Стеклоочистители и омыватели Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

2. Стеклоочистители и омыватели

Электродвигатель стеклоочистителя

Снятие

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

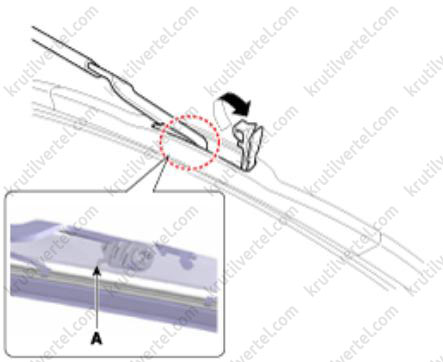

2. При необходимости освободите фиксирующий зажим щетки стеклоочистителя, подняв его вверх, и снимите щетку стеклоочистителя с внутреннего радиуса (А) рычага стеклоочистителя.

3. Снимите верхнее покрытие капота.

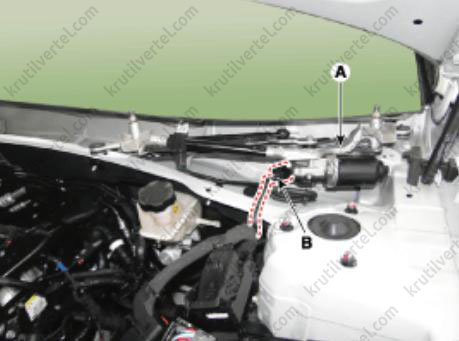

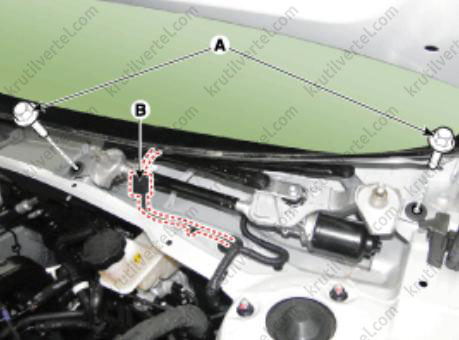

4. Отверните болты крепления (А) узла электродвигателя стеклоочистителя и отсоедините электрический разъем (В) обогревателя ветрового стекла.

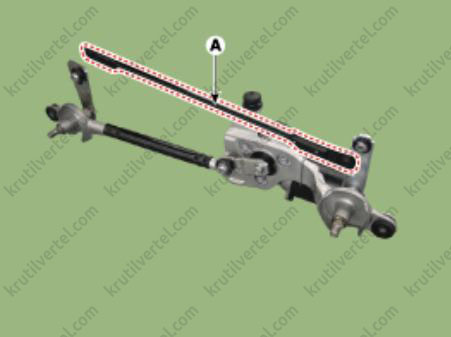

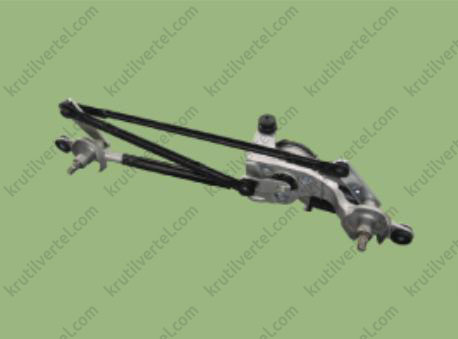

5. Отсоедините электрический разъем электродвигателя стеклоочистителя и снимите электродвигатель в сборе с тягами (А).

6. Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (A).

Внимание:
- Перед снятием электродвигателя и тяги стеклоочистителя в сборе убедитесь, что тяга находится в положении автоматической остановки.
- Чтобы правильно установить рычаг электродвигателя стеклоочистителя, убедитесь, что тяга совмещена с рычагом на одной линии, и проверьте угол каждой тяги.
- Действуйте осторожно, чтобы не погнуть тягу.

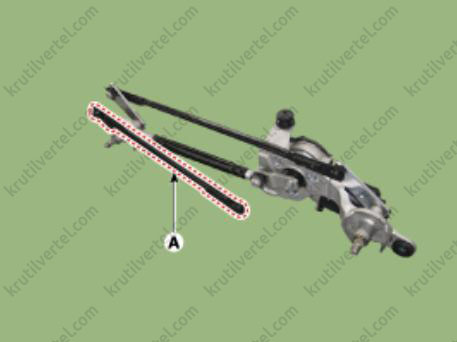

7. Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.

Внимание:
- Чтобы правильно установить рычаг электродвигателя стеклоочистителя, убедитесь, что тяга совмещена с рычагом на одной линии, и проверьте угол каждой тяги.
- Действуйте осторожно, чтобы не погнуть тягу.

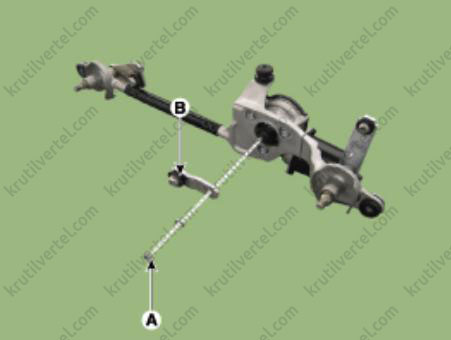

8. Отверните гайку крепления (A) и снимите кривошип (B).

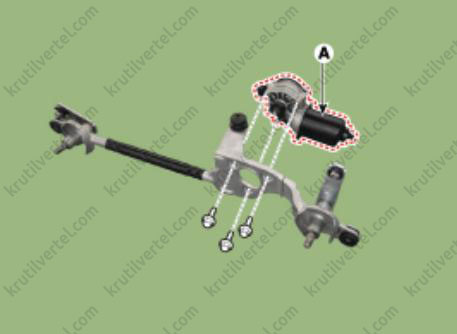

9. Отверните три болта крепления и снимите электродвигатель стеклоочистителя (А).

Установка

1. Установите электродвигатель стеклоочистителя.

2. Установите кривошип электродвигателя стеклоочистителя. Момент затяжки гайки крепления: 14,7 – 19,6 Н·м.

Внимание:
Чтобы правильно установить кривошип электродвигателя стеклоочистителя, убедитесь, что тяга совмещена с ним на одной линии, и проверьте угол каждой тяги.

3. Установите нижнюю и верхнюю тяги на кривошип электродвигателя стеклоочистителя.

Внимание:
Действуйте осторожно, чтобы не погнуть тягу.

4. Установите электродвигатель в сборе с тягами и затем подсоедините электрический разъем. Момент затяжки болтов крепления: 7,0 – 11,0 Н·м.

5. Установите верхнее покрытие капота.

6. Установите рычаг и щетку стеклоочистителя ветрового стекла.

Примечание:
Момент затяжки: 23,0 – 27,0 Н·м.
Необходимо несколько раз включить электродвигатель стеклоочистителя ветрового стекла, чтобы убедиться, что он находится в положении остановки. При необходимости отрегулируйте рычаг и щетку стеклоочистителя.

7. Установите рычаг и щетку стеклоочистителя в указанном положении.

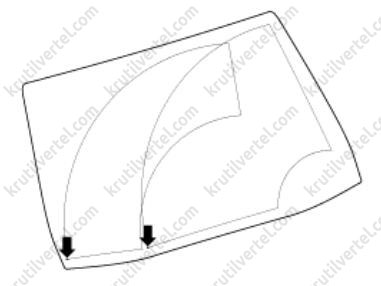

Стрелки: положение автоматической остановки (щетка)

Проверка технического состояния

Проверка скорости работы:

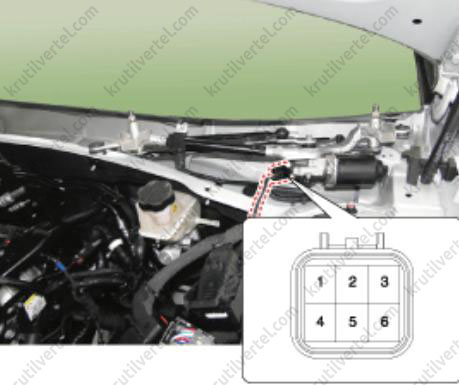

1. Отсоедините электрический разъем (А) от электродвигателя стеклоочистителя.

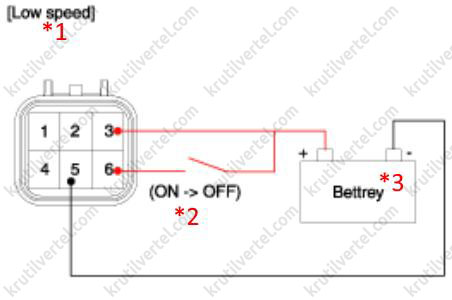

2. Соедините положительную (+) клемму аккумуляторной батареи с клеммой №3 разъема, а отрицательную (-) – с клеммой №5, соответственно.

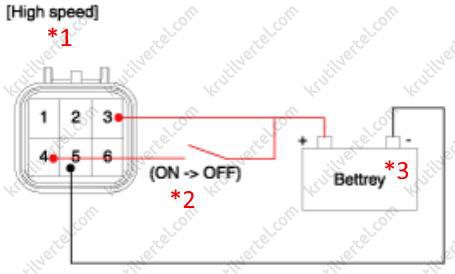

3. Убедитесь, что работа электродвигателя на низкой и высокой скорости соответствует как показано на рисунках ниже.

Диагностика с помощью сканера GDS

1. С помощью сканера GDS можно быстро диагностировать неисправности системы управления электрооборудованием кузова. Сканер GDS предоставляет следующую информацию:

• Поиск кодов неисправности: проверка отказов и номера кода диагностированной проблемы (DTC).
• Анализ данных: проверка состояния входных/выходных данных системы.
• Проверка активизации: Проверка рабочего состояния системы.
• Управление переключателем: управление остальными функциями, включая настройку параметров системы и регулировку нулевой точки.

2. При диагностике автомобиля с помощью GDS выберите «Анализ DTC» и «Автомобиль».

3. Выберите «Анализ данных».

4. Выберите «BCM» для поиска текущего состояния входных/выходных данных.

Электродвигатель насоса омывателя ветрового стекла/ бачок омывателя

Проверка технического состояния

Электродвигатель насоса омывателя

1. Подсоедините электродвигатель насоса омывателя к бачку и наполните бачок водой.

Примечание:
Перед тем, как залить жидкость в бачок, проверьте фильтр на наличие посторонних веществ или загрязнения. При необходимости очистите фильтр.

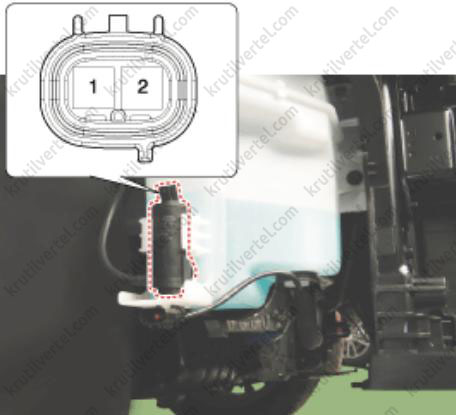

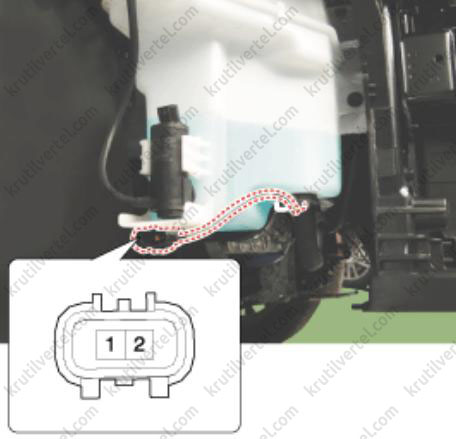

2. Соедините положительную (+) клемму аккумуляторной батареи с клеммой №2 разъема, а отрицательную (-) – с клеммой №1, соответственно.

3. Проверьте нормальное функционирование электродвигателя. Убедитесь, что электродвигатель омывателя работает и происходит распыление жидкости через форсунки.

1. «Масса». 2. Омыватель ветрового стекла (+).

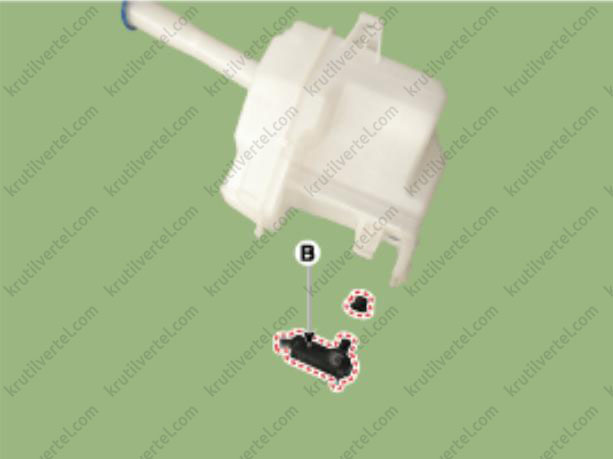

4. Если омыватель функционирует неправильно, замените электродвигатель насоса омывателя (В).

Датчик уровня жидкости омывателя

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Слейте менее 650 см³ жидкости омывателя.

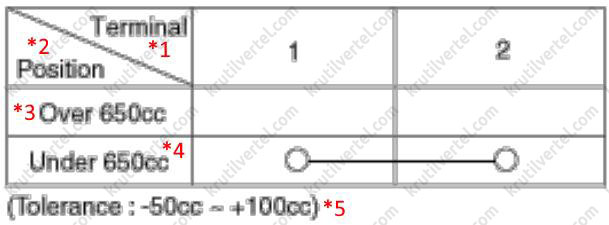

3. Проверьте наличие электропроводности между клеммами №1 и №2 в каждом положении поплавка. Когда поплавок находится внизу, должна быть электропроводность. Когда поплавок находится вверху, электропроводности быть не должно.

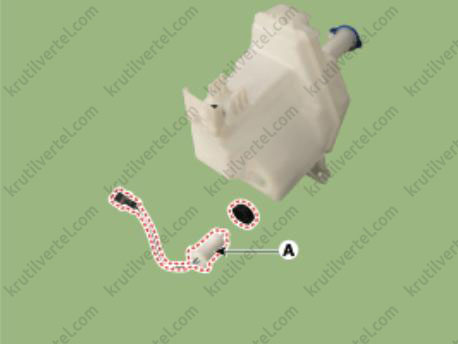

4. Если электропроводность не соответствует спецификации, замените датчик уровня жидкости омывателя (А).

Снятие и установка

Внимание:
- При выполнении работ по обслуживанию электродвигателя насоса омывателя старайтесь не повредить уплотнение насоса.
- Не включайте электродвигатель насоса омывателя, не залив жидкость в бачок. В противном случае электродвигатель насоса может преждевременно выйти из строя.

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите подкрылок правого переднего колеса.

3. Снимите нижнюю защиту моторного отсека.

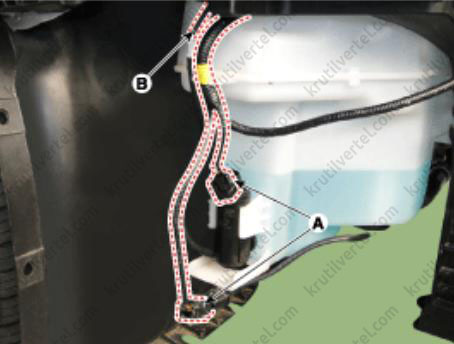

4. Отсоедините шланг омывателя (В), после чего разъемы (А) электродвигателя насоса омывателя и датчика уровня жидкости омывателя.

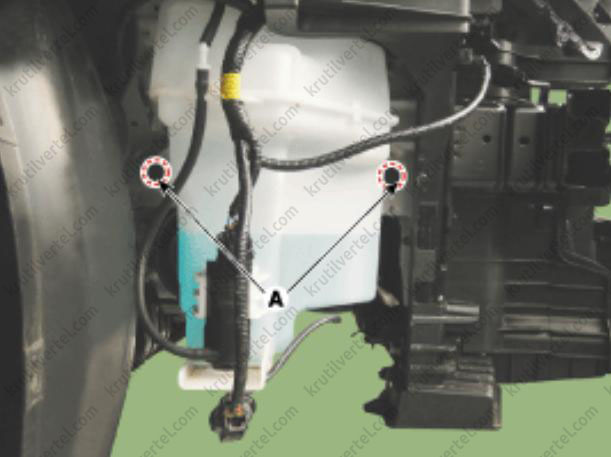

5. Отверните два болта крепления (А) и затем снимите бачок омывателя в сборе.

6. Снимите с бачка электродвигатель насоса омывателя и датчик уровня жидкости омывателя.

7. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Перед установкой электродвигателя насоса проверьте фильтр на наличие посторонних веществ или загрязнения. При необходимости очистите фильтр.
• Проверьте правильность работы омывателя.

Электродвигатель насоса омывателя фар / Исполнительное устройство омывателя

Снятие и установка

Электродвигатель насоса омывателя

Внимание:
- При выполнении работ по обслуживанию электродвигателя насоса омывателя старайтесь не повредить уплотнение насоса.
- Не включайте электродвигатель насоса омывателя, не залив жидкость в бачок. В противном случае электродвигатель насоса может преждевременно выйти из строя.

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите подкрылок правого переднего колеса.

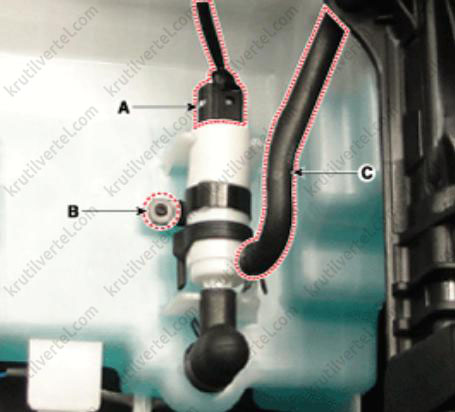

3. Отсоедините разъем (А) электродвигателя насоса омывателя.

4. Отверните два винта крепления (В) электродвигателя насоса омывателя.

5. Отсоедините шланг омывателя (С).

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: перед установкой электродвигателя насоса проверьте фильтр на наличие посторонних веществ или загрязнения. При необходимости очистите фильтр.

Исполнительное устройство омывателя

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите передний бампер.

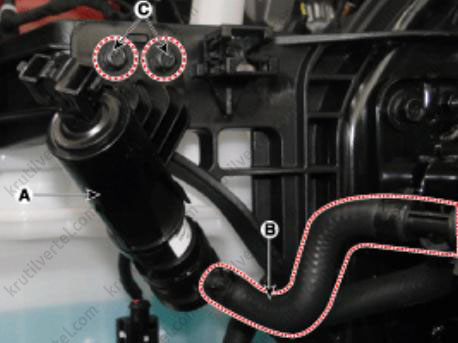

3. Отсоедините шланг омывателя (В), отверните два болта крепления (С) и затем снимите исполнительное устройство омывателя (А).

4. Установка производится в порядке, обратном снятию.

Датчик дождя

Описание

Встроенный датчик дождя управляет тремя системами: очистителя ветрового стекла, автоматического включения освещения и центрального кондиционера воздуха.

Система управления очистителем:

При получении сигнала переключателя «АВТО» от многофункционального подрулевого переключателя, расположенного справа, встроенный датчик дождя определяет количество осадков. С внутренней стороны верхней части ветрового стекла установлен датчик для управления электродвигателем стеклоочистителя. Эта система автоматически управляет длительностью работы и скоростью стеклоочистителя в зависимости от количества осадков даже если водитель не управляет переключателем стеклоочистителя.

Помехи:

Датчик дождя может не работать вследствие указанных ниже помех.

1. Пыль на измеряемой поверхности и других поверхностях на пути солнечного света (поверхность светоизлучающих диодов и фотодиодов, оптоволоконных кабелях, кронштейне и поверхности стекла в зоне соединения ветрового стекла) уменьшает количество получаемого света.

2. Движение ветрового стекла и кронштейна.

3. Движение кронштейна вследствие вибрации.

4. Поврежденная щетка стеклоочистителя.

Примечание:
Если встроенный датчик дождя не работает или неисправен, водитель должен управлять переключателем стеклоочистителя вручную.

Снятие

Внимание:
- Не повредите и не прикасайтесь к силикону (соединительному веществу).
- Соблюдайте осторожность, чтобы не допустить загрязнения силикона посторонними веществами, пылью, т. п.
- Будьте осторожны, поскольку, если применять силу при снятии датчика дождя, можно повредить силиконовое уплотнение.
- Попадание пыли или инородных предметов на датчик дождя окажет негативное влияние на его работу. Для обеспечения правильности функционирования датчика дождя защитите его поверхность защитной крышкой, пока он не будет установлен на кронштейн.
- Соединительная накладка на поверхности датчика дождя липкая и может с течением времени приклеиться к ветровому стеклу в зависимости от условий окружающей среды. Если снимать датчик дождя с ветрового стекла с усилием, можно повредить его. Будьте осторожны при снятии его с ветрового стекла.

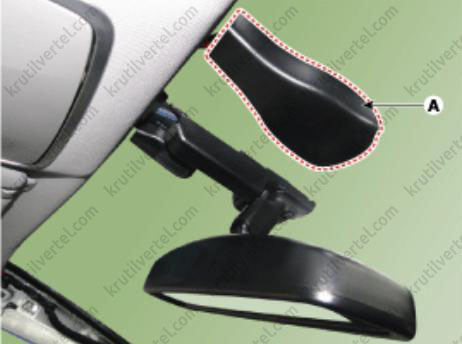

1. Снимите крышку (А) датчика дождя.

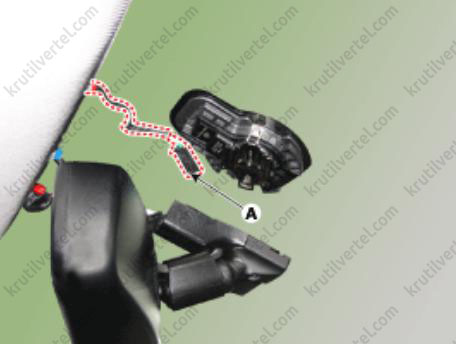

2. Отсоедините электрический разъем (А) датчика дождя.

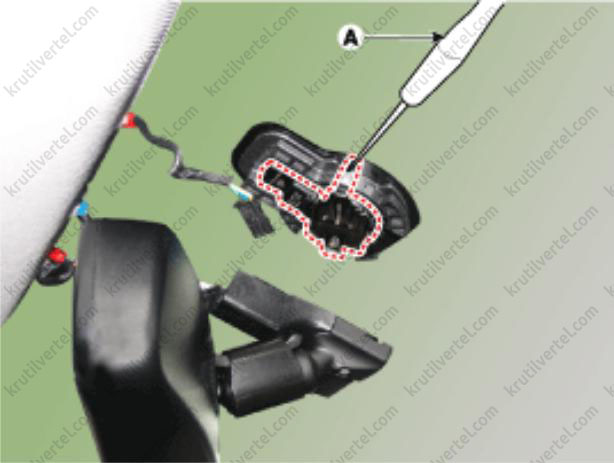

3. Будьте осторожны, чтобы не повредить защелку крышки, прикладывая чрезмерную силу. Чтобы снять защелку, оттяните ее в сторону, используя отверстие в крышке с помощью небольшой плоской отвертки (A).

Установка

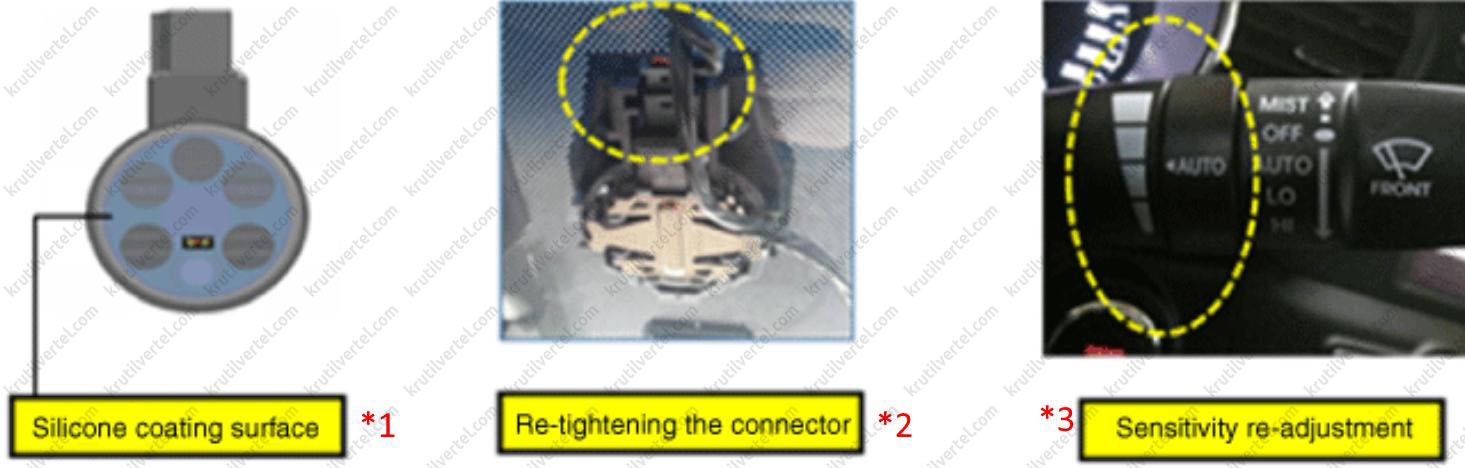

1. Проверьте функционирование датчика дождя и датчика света перед установкой:

• Проверьте датчик на наличие повреждений силикона.
• Убедитесь, что разъем датчика дождя зафиксирован.
• Убедитесь, что датчик дождя и кронштейн должным образом зафиксированы.
• Убедитесь в отсутствии посторонних веществ в месте крепления датчика.
• Если чувствительность датчика слишком высокая или слишком низкая, отрегулируйте ее.

2. При нормальном состоянии силиконового уплотнения или наличия незначительных повреждений, как показано на рисунках ниже, его можно использовать повторно.

В норме	Повреждения в пределах 1,5 мм от внешней части

3. При повреждении силикона на датчике дождя, как показано на рисунках снизу, силикон следует заменить на новый.

Посторонние вещества	Отпечаток пальца	Повреждение
Повреждение

4. Если силиконовая часть датчика дождя повреждена, ее нужно заменить, как указано ниже:

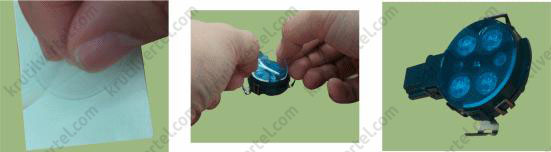

• Полностью снимите поврежденную накладку с силикагелем с пластины линзы.

Примечание:
Соблюдайте осторожность, чтобы не повредить и не запачкать поверхность пластины линзы во время снятия.

• Присоедините новую силиконовую основу, предварительно сняв бумагу и прозрачную пленку.

Примечание:
При креплении новой накладки с силикагелем к датчику, соблюдайте осторожность, чтобы не испачкать.

Примечание:
-bКрайне важно полностью прижать силикон (соединительную накладку) к ветровому стеклу, без образования воздушных пузырей.
- При замене поврежденного ветрового стекла допускается использовать имеющийся датчик дождя повторно, если тот не был поврежден.
- Ветровое стекло должно быть чистым от грязи или посторонних веществ.

5. Подсоедините электрический разъем к датчику дождя.

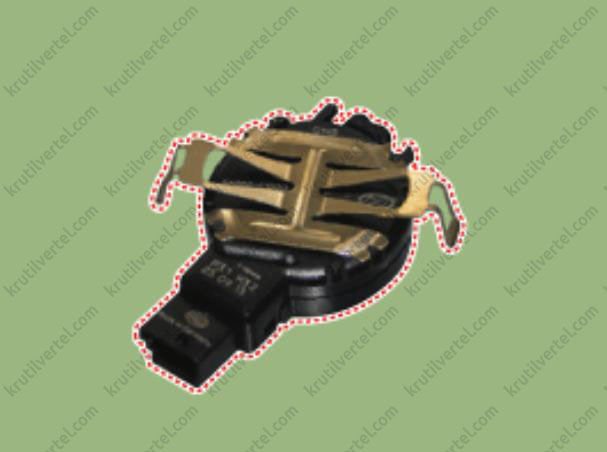

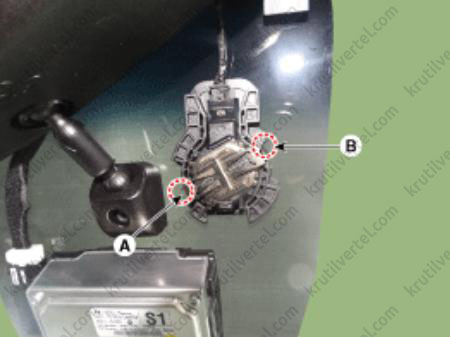

6. Нажмите на один из замков пружинного рычага (А) вниз, пока он не встанет на место с щелчком. Затем надавите на замок второго пружинного рычага (В), чтобы удержать датчик в правильном положении.

Внимание:
- Не защелкивайте оба пружинных рычага одновременно.
- Неправильно выполненное защелочное соединение может стать причиной сбоев датчика дождя/света.
