Лампы освещения Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

11. Лампы освещения

Общие сведения

Перед выполнением работ, связанных с осветительными приборами, поставьте автомобиль на стояночный тормоз, убедитесь, Кнопка пуска/остановки двигателя находится в положении ВЫКЛ. и выключите лампы во избежание непредвиденного перемещения автомобиля, ожога рук или получения удара электрическим током.

Используйте лампы с требуемой величиной мощности.

При замене сгоревших ламп используйте новые лампы той же мощности. В противном случае, может произойти перегорание плавкого предохранителя или повреждение электрической проводки.

Если у вас нет необходимого инструмента, надлежащих ламп и опыта, рекомендуем обратиться к авторизованному дилеру HYUNDAI. Во многих случаях замена ламп в автомобиле затруднена другими деталями, которые необходимо демонтировать для получения доступа к лампе. В особенности это касается демонтажа узла фары для замены ламп. Снятие/установка узла фары может привести к повреждению автомобиля.

После сильного дождя или мытья автомобиля рассеиватели фар и задних фонарей могут выглядеть побелевшими. Это обусловлено разницей температур воздуха внутри и снаружи фар. Это явление аналогично запотеванию окон автомобиля изнутри во время дождя и не является признаком наличия неисправностей. Если в результате утечек вода попадает в электрическую цепь подключения лампы, автомобиль должен быть проверен официальным дилером компании HYUNDAI.

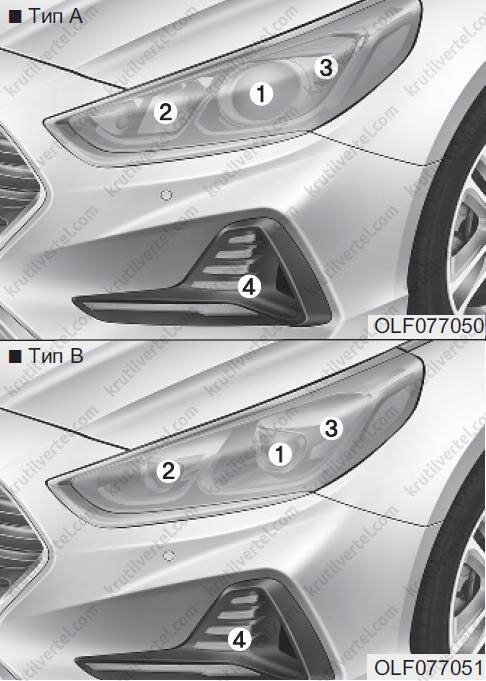

Замена ламп передних фар, габаритных огней, указателей поворота, боковых габаритных огней и противотуманных фар

1. Лампа передней фары (ближний свет).
2. Лампа передней фары (дальний свет).
3. Лампа указателя поворота.
4. Лампа дневных ходовых огней/габаритных огней.

Передняя фара (галогенная лампа)

Внимание:
- Обращайтесь с галогенными лампами бережно. Галогенные лампы содержат сжатый газ. В случае разбития под действием газа могут разлетаться осколки стекла и нанести травмы.
- Во время замены лампы используйте средства для защиты глаз. Перед манипуляцией с лампой дайте ей остыть.

Обращайтесь аккуратно и избегайте царапин и истираний. Если лампа горит, избегайте ее контакта с жидкостями.

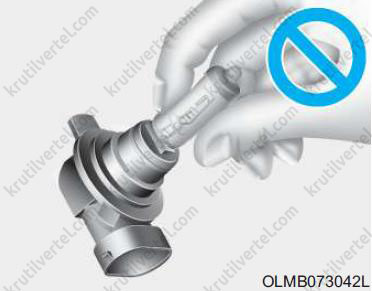

Не прикасайтесь к стеклу голыми руками. Остаточное масло может привести к перегреву и растрескиванию лампы, когда она горит.

Использование лампы допустимо, только если она установлена в фару.

В случае повреждения или растрескивания лампы немедленно замените ее на новую и утилизируйте использованную лампу соответствующим образом.

1. Откройте капот.

2. Отсоедините отрицательный кабель АКБ.

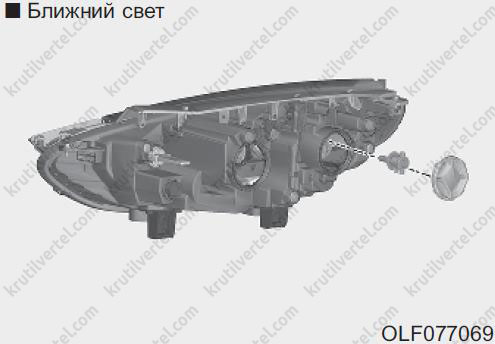

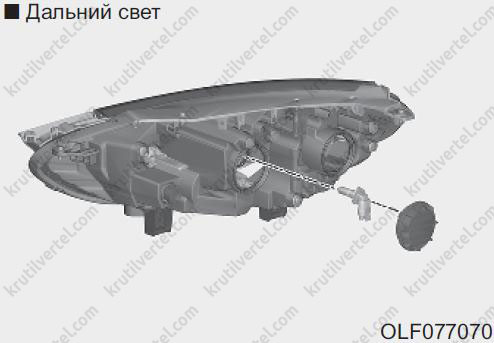

3. Снимите крышку лампы передней фары вращением против часовой стрелки.

4. Отсоедините разъем патрона лампы передней фары.

5. Отсоедините фиксирующую проволоку лампы фары, нажав на ее конец и толкнув вперед.

6. Извлеките лампу из узла фары.

7. Установите новую лампу передней фары и установите фиксирующую проволоку, вложив ее в канавку лампы.

8. Подсоедините разъем патрона лампы передней фары.

9. Установите крышку лампы передней фары вращением по часовой стрелке.

Примечание:
После ДТП или после повторной установки узла фары нужно обратиться к официальному дилеру HYUNDAI для выполнения фокусировки фар.

Светодиодный тип

Если светодиодная лампа не работает, рекомендуется обратиться к официальному дилеру HYUNDAI для проверки автомобиля.

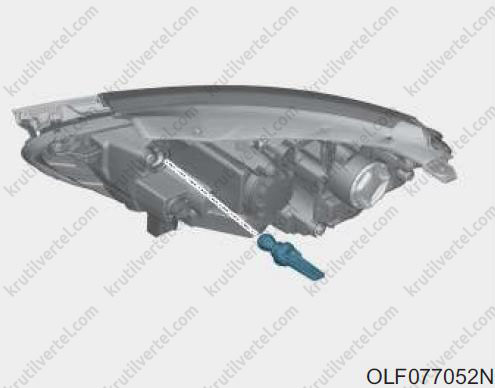

Лампа указателя поворота

1. Откройте капот.

2. Отсоедините отрицательный кабель АКБ.

3. Извлеките патрон из узла вращением против часовой стрелки до совмещения выступов на патроне с прорезями узла.

4. Извлеките лампу из патрона, нажав на нее и повернув против часовой стрелки до совмещения выступов на лампе с прорезями патрона. Извлеките лампу из патрона.

5. Установите новую лампу, для чего вдавите ее в патрон и поверните до фиксации.

6. Установите патрон в узел. Для этого необходимо совместить выступы на патроне с прорезями узла.

7. Вдавите патрон в узел и поверните патрон по часовой стрелке.

Лампа дневных ходовых огней/габаритных огней

Если светодиодная лампа не работает, рекомендуется обратиться к официальному дилеру HYUNDAI для проверки автомобиля.

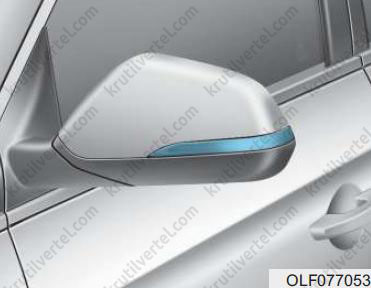

Замена лампы бокового повторителя указателей поворота

Если светодиодная лампа не работает, рекомендуется обратиться к официальному дилеру HYUNDAI для проверки автомобиля.

Регулирование фар (для Европы)

1. Установите надлежащее давление в шинах и уберите нагрузку из автомобиля, за исключением водителя, запасного колеса и инструментов.

2. Автомобиль необходимо расположить на ровной площадке.

3. Начертите на экране вертикальные линии (проходящие через центры соответствующих передних фар) и горизонтальную линию (проходящую через центр передних фар).

4. Убедившись в исправном состоянии фар и достаточном заряде АКБ, отрегулируйте фары так, чтобы область с максимальной яркостью находилась в месте с вертикальными линиями.

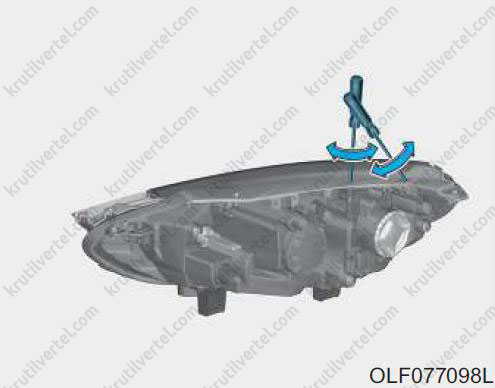

5. Чтобы изменить направление фары ближнего света влево или вправо, вращайте в соответствующую сторону винт. Чтобы изменить направление фары ближнего света вверх или вниз, вращайте в соответствующую сторону винт.

Чтобы изменить направление фары дальнего света вверх или вниз, вращайте в соответствующую сторону винт.

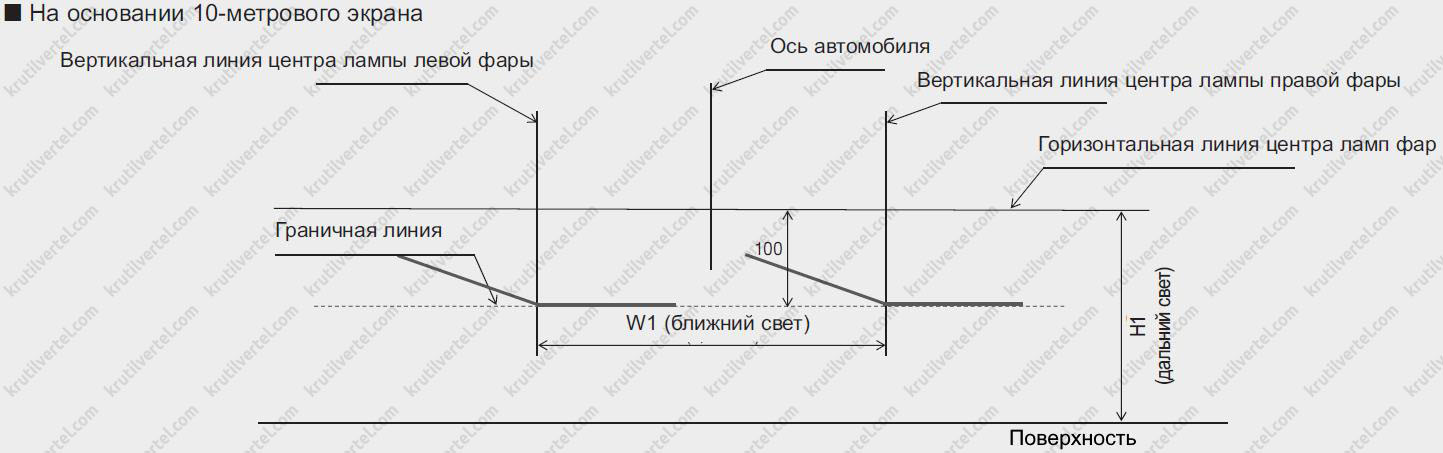

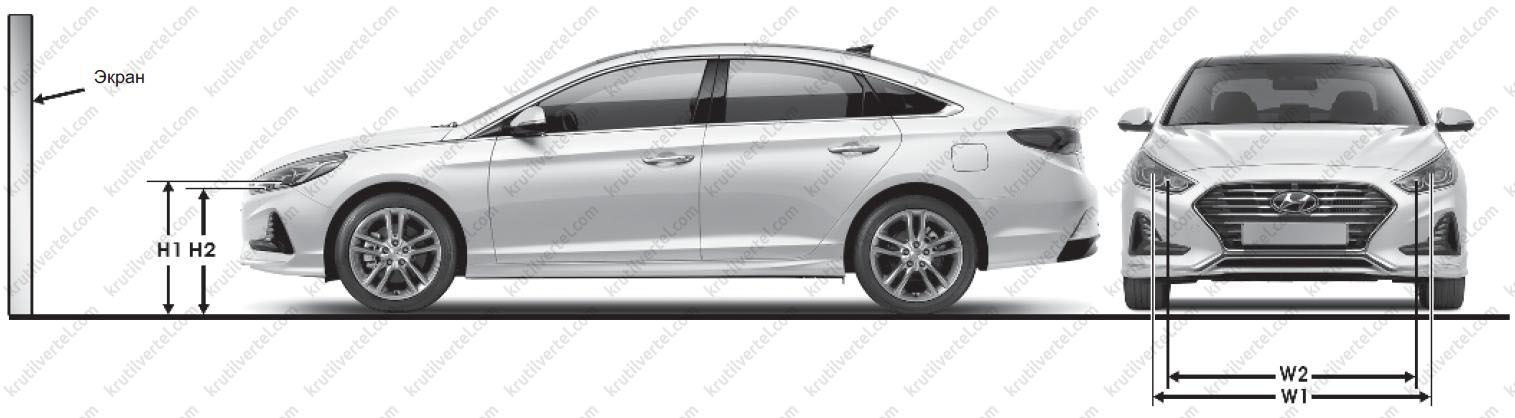

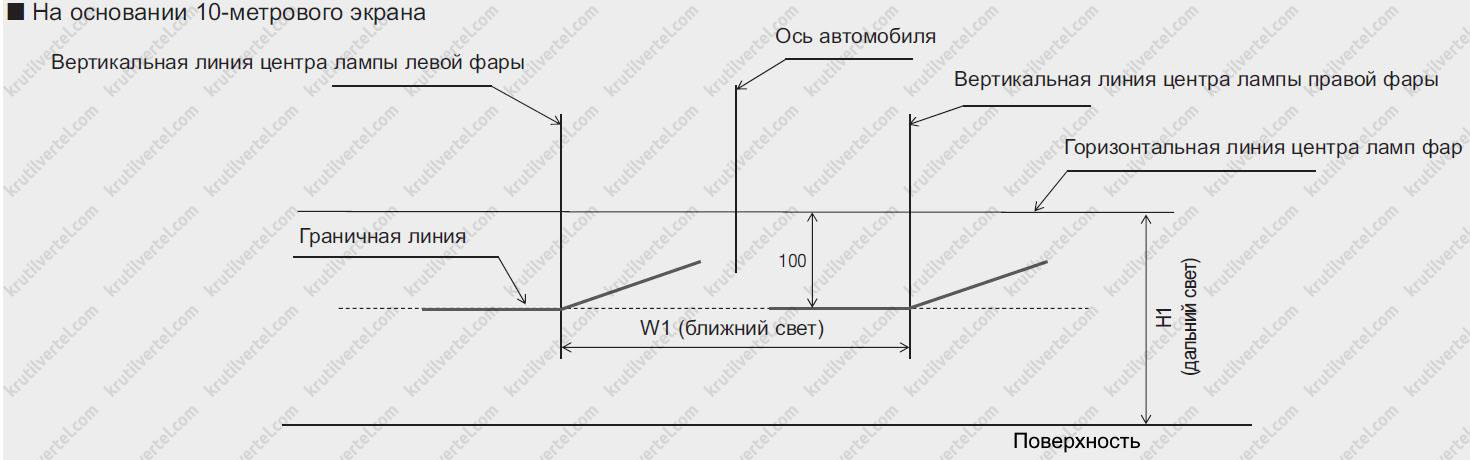

Контрольная точка

H1: Расстояние от центра лампы до земли (ближний свет). H2: Расстояние от центра лампы до земли (дальний свет). W1: Расстояние по горизонтали между центрами ламп (ближний свет). W2: Расстояние по горизонтали между центрами ламп (дальний свет).

Фара ближнего света (ближний свет левой фары)

1. Включите ближний свет без водителя в автомобиле.

2. Линия обреза должна соответствовать линии обреза на рисунке.

3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.

4. Если установлен корректор наклона фар, установите регулятор на 0.

Фара ближнего света (ближний свет правой фары)

1. Включите ближний свет без водителя в автомобиле.

2. Линия обреза должна соответствовать линии обреза на рисунке.

3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.

4. Если установлен корректор наклона фар, установите регулятор на 0.

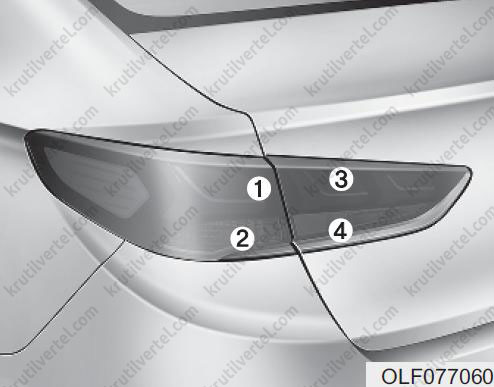

Замена лампы заднего комбинированного фонаря

1. Стоп-сигнал/габаритный огонь.
2. Лампа указателя поворота.
3. Стоп-габаритный огонь.
4. Фонарь заднего хода.

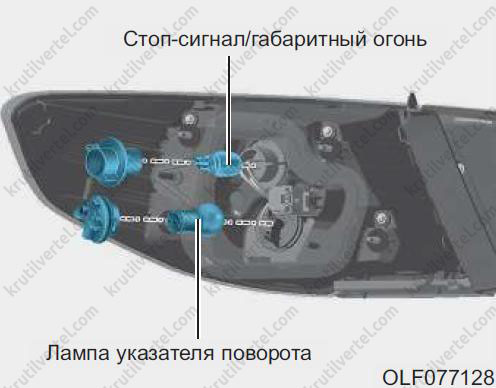

Стоп-сигналы и габаритные огни, и лампа указателя поворота (лампа накаливания)

1. Откройте крышку багажника.

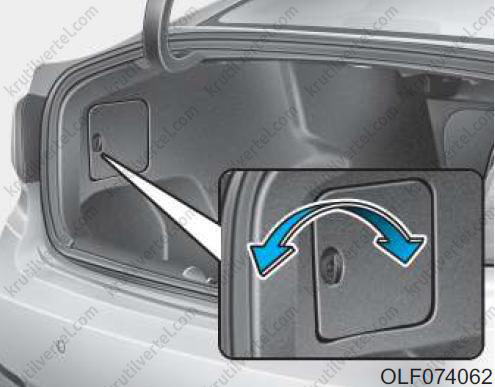

2. Поверните сервисную крышку против часовой стрелки и извлеките ее.

3. Извлеките патрон из блок-фары, провернув его против часовой стрелки до совмещения выступов на патроне с прорезями блок-фары.

4. Извлеките лампу из патрона, нажав на нее и повернув против часовой стрелки до совмещения выступов на лампе с прорезями патрона. Извлеките лампу из патрона.

5. Установите новую лампу, для чего вдавите ее в патрон и поверните до фиксации.

6. Установите патрон в блок-фару. Для этого необходимо совместить выступы на патроне с прорезями блок-фары. Вдавите патрон в блок-фару и поверните его по часовой стрелке.

Стоп-сигнал/габаритный огонь (светодиодный тип)

Если светодиодная лампа не работает, рекомендуется обратиться к официальному дилеру HYUNDAI для проверки автомобиля.

Фонарь заднего хода и габаритный огонь

1. Откройте багажник.

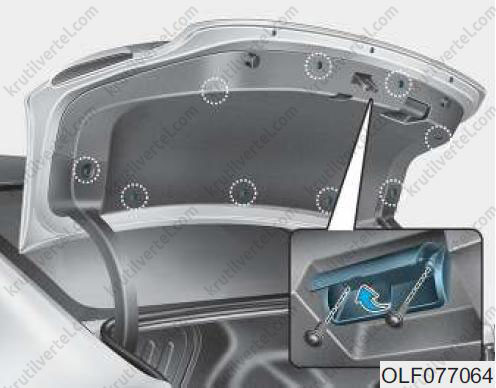

2. Выверните крепежный винт крышки багажника и снимите крышку.

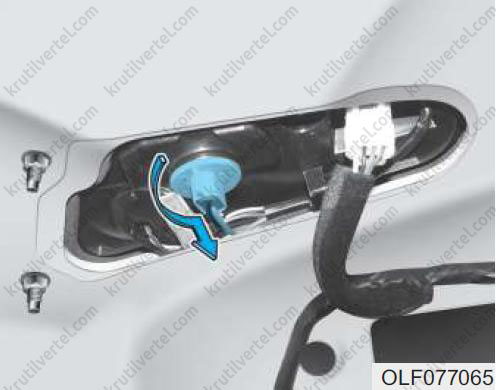

3. Отсоедините разъем и отверните винты, вращением против часовой стрелки.

4. Вытащите прямым движением лампу из патрона.

5. Установите новую лампу, для чего вдавите ее в патрон и поверните до фиксации.

6. Установите патрон в блок-фару. Для этого необходимо совместить выступы на патроне с прорезями блок-фары. Вдавите патрон в блок-фару и поверните его по часовой стрелке.

7. Установите на место крышку багажника, отжав винт.

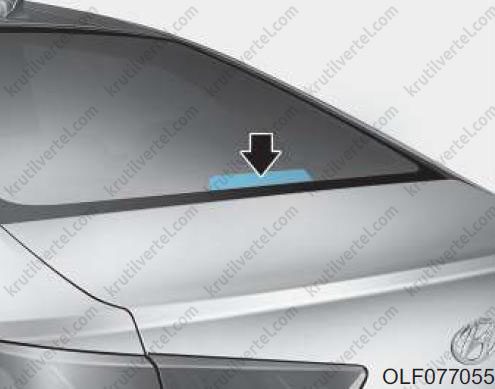

Замена дополнительного сигнала торможения

Если не загорается лампа дополнительного сигнала торможения, рекомендуется обратиться к официальному дилеру HYUNDAI.

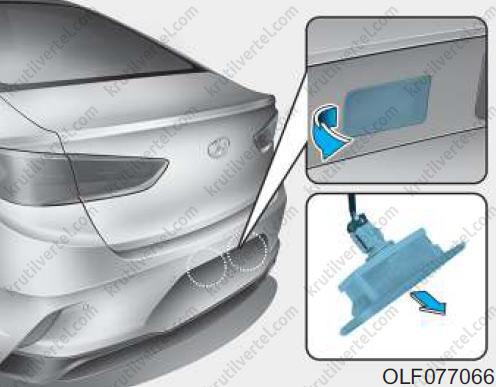

Замена лампы освещения номерного знака

Если не работает фонарь освещения номерного знака, рекомендуется обратиться в авторизованному дилеру HYUNDAI.

Замена лампы плафона освещения салона

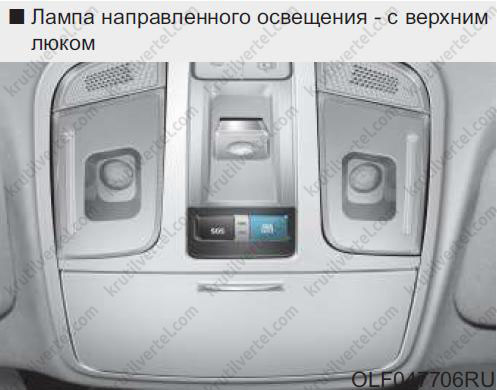

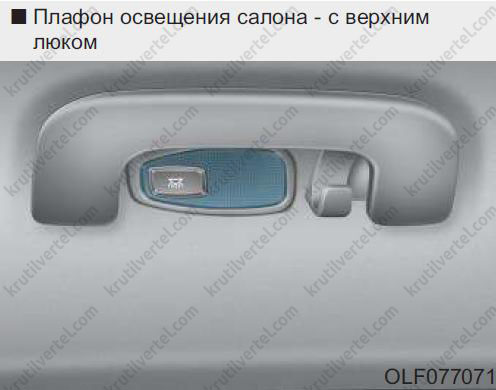

Лампа направленного освещения и плафон освещения салона

Если светодиодная лампа не работает, рекомендуется обратиться к официальному дилеру HYUNDAI для проверки автомобиля.

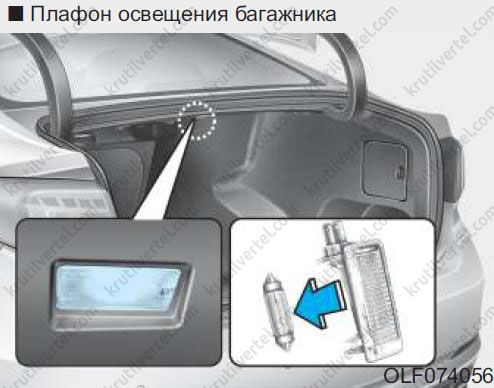

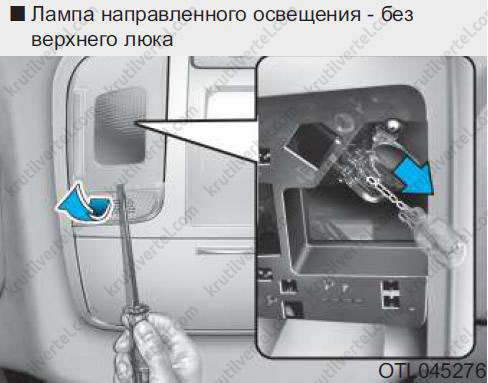

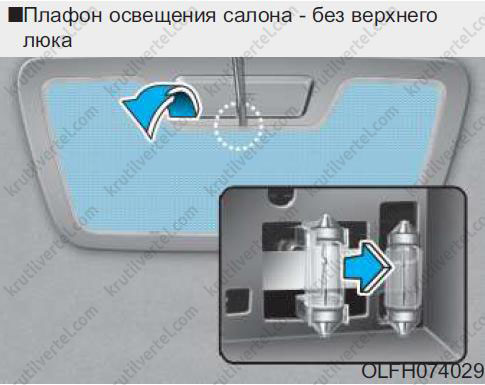

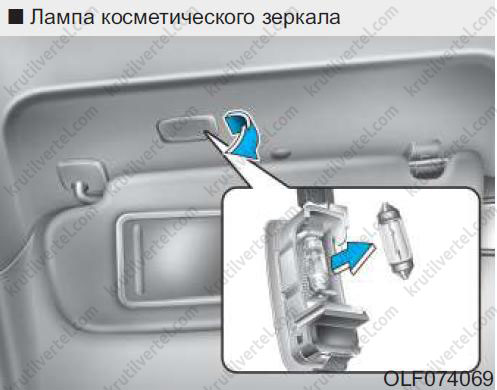

Лампа направленного освещения, плафон освещения салона, лампа косметического зеркала и плафон освещения багажника

1. С помощью отвертки с плоским шлицом аккуратно подденьте рассеиватель изнутри корпуса лампы.

2. Извлеките лампу прямым движением.

3. Установите новую лампу в патрон.

4. Совместите выступы рассеивателя с внутренними прорезями корпуса лампы и установите рассеиватель на место.

Если лампы не работают, обратитесь к официальному дилеру HYUNDAI для проверки автомобиля.

Примечание:
Не используйте грязные или поврежденные рассеиватели, держатели рассеивателя и пластмассовые корпуса.
