Рычаг и трос переключения передач АКПП Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

6. Рычаг и трос переключения передач

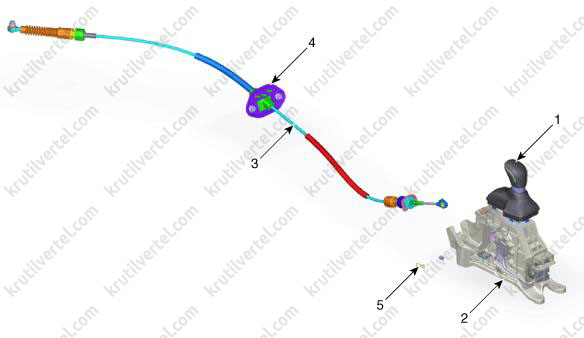

Составные элементы

1. 1. Рукоятка и защитный чехол.
2. Узел рычага переключения передач.
3. Трос переключения передач.
4. Ограничитель.
5. Шплинт.

Рычаг переключения передач

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Потяните рукоятку (A) в направлении стрелки «F» и снимите ее.

3. Снимите напольную консоль.

4. Снимите воздуховод (A).

5. Отсоедините электрический разъем (A) рычага переключения передач.

6. Извлеките шплинт (А).

7. Отсоедините наконечник троса переключения передач (B) от штифта.

8. Отсоедините трос переключения передач (С) от рычага.

9. Отверните болты крепления и снимите рычаг переключения передач в сборе (A).

Примечание:

Момент затяжки при установке: 8,8 - 13,7 Н·м.

10. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь, что рычаг переключения передач и рычаг ручного управления находятся в положении «N».
• Проверьте направление выступа во избежание неправильной сборки, затем подсоедините трос переключения передач.

Примечание:

Выступ (A) должен быть направлен вверх.

• Соблюдайте направление установки шплинта: крюк (A) шплинта должен быть направлен к передней части автомобиля и наружу.

Трос переключения передач

Снятие

1. Отсоедините воздуховод и снимите корпус воздушного фильтра.

2. Снимите аккумуляторную батарею и полку батареи.

3. Отверните гайку крепления (С) и отсоедините трос переключения передач от рычага ручного управления.

4. Отсоедините трос переключения передач (В) от кронштейна (С) коробки передач.

5. Снимите напольную консоль.

6. Снимите воздуховод (A).

7. Извлеките шплинт (А).

8. Отсоедините наконечник троса переключения передач (B) от штифта.

9. Отсоедините трос переключения передач (С) от рычага.

10. Снимите блок управления системой пассивной безопасности.

11. Отверните две гайки крепления (А) ограничителя (В) троса переключения.

12. Извлеките трос переключения, потянув его в направлении салона автомобиля.

Установка

1. Установите ограничитель троса переключения (А) и закрепите его двумя гайками. Момент затяжки: 9,8 – 14,7 Н∙м.

2. Подсоедините наконечник троса переключения передач (А) к штифту.

3. Установите шплинт (В).

• Убедитесь, что рычаг переключения передач и рычаг ручного управления находятся в положении «N».
• Проверьте направление выступа во избежание неправильной сборки, затем подсоедините трос переключения передач.

Примечание:

Выступ (A) должен быть направлен вверх.

• Соблюдайте направление установки шплинта: крюк (A) шплинта должен быть направлен к передней части автомобиля и наружу.

4. Установите трос переключения передач (В) на кронштейн (С).

5. Совместите отверстие (Е) в рычаге ручного управления с отверстием (F) положения «N» в выключателе блокировки, затем вставьте направляющий штифт выключателя блокировки (09480-A3800).

6. Подсоедините трос переключения передач (В) к рычагу ручного управления (D) и слегка затяните гайку крепления (А).

7. Слегка натяните трос переключения передач (В) в направлении стрелки «F», чтобы устранить люфт троса переключения передач.

8. После этого затяните гайку крепления (А) до указанного момента.

Примечание:

Момент затяжки: 9,8 - 14,7 Н·м.

9. Извлеките специальный инструмент (09480-A3800) из регулировочного отверстия.

10. Установите блок управления системой пассивной безопасности.

11. Установите воздуховод.

12. Установите напольную консоль.

13. Установите корпус воздушного фильтра.

14. Установите аккумуляторную батарею и полку батареи.

15. Установите воздуховод.

16. Проверьте работу выключателя блокировки в соответствии с положениями диапазонов рычага переключения передач.
