Рычаг и трос переключения передач МКПП Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

4. Рычаг и трос переключения передач

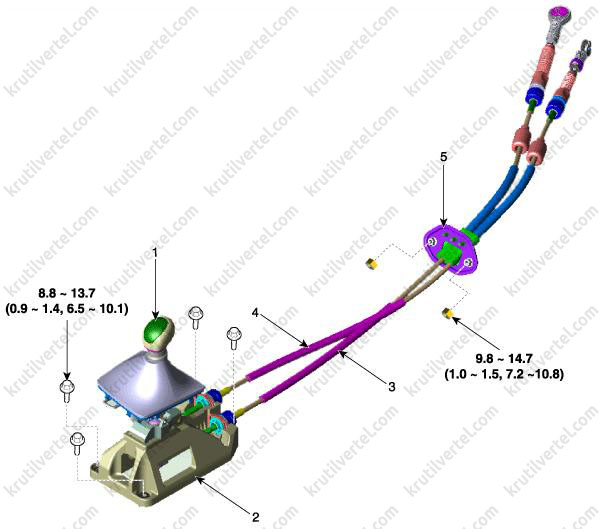

Составные элементы

*8,8 – 13,7 Н∙м

9,8 – 14,7 Н∙м*

1. Рукоятка и защитный чехол.
2. Узел рычага переключения.
3. Узел троса переключения передач.
4. Узел троса выбора передач.
5. Ограничитель.

Рычаг переключения

Снятие и установка

1. Снимите напольную консоль.

2. Извлеките шплинт (A), затем отсоедините наконечник троса выбора передач (B) от штифта.

3. Извлеките фиксатор (A), затем отсоедините наконечник троса переключения передач (B) от штифта.

4. Извлеките трос переключения передач (А) и трос выбора передач (В) из кронштейнов.

5. Отверните четыре болта крепления (А) и затем снимите узел рычага переключения (В).

Примечание:

Момент затяжки при установке: 8,8 – 13,7 Н·м.

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: перед установкой убедитесь, что узел рычага переключения находится в положении выбора 3-й передачи.

7. После установки проверьте правильность переключения передач (1-я, 2-я, 3-я, 4-я, 5-я, 6-я передача, передача R).

Тросы управления

Снятие

1. Снимите корпус воздушного фильтра.

2. Снимите аккумуляторную батарею и полку батареи.

3. Извлеките два шплинта (С) и затем отсоедините трос выбора передач (A) и трос переключения передач (B).

4. Снимите напольную консоль.

5. Извлеките шплинт (A), затем отсоедините наконечник троса выбора передач (B) от штифта.

6. Извлеките фиксатор (A), затем отсоедините наконечник троса переключения передач (B) от штифта.

7. Извлеките трос переключения передач (А) и трос выбора передач (В) из кронштейнов.

8. Снимите блок управления системой пассивной безопасности.

9. Отверните две гайки крепления (В) ограничителя (А) тросов управления.

10. Извлеките тросы управления, потянув их в направлении салона автомобиля.

Установка

1. Установите рычаг переключения в положение 3-й передачи и вставьте фиксирующий штифт (А).

2. Установите ограничитель тросов управления и закрепите его двумя гайками. Момент затяжки: 9,8 – 14,7 Н∙м.

3. Установите блок управления системой пассивной безопасности.

4. Подсоедините наконечник троса переключения передач (B) к штифту и вставьте фиксатор (А).

5. Подсоедините наконечник троса выбора передач (B) от к штифту и вставьте шплинт (A).

6. Переместите фиксатор (В) в направлении стрелки «F», потянув держатель (А) в направлении стрелки «P».

*Фиксатор (В)

Держатель (А)

Наконечник*

7. Подсоедините трос выбора передач (A) и трос переключения передач (B) и вставьте два шплинта (С).

8. Переместите держатель (A) в направлении стрелки «P» после перемещения фиксатора (B) в направлении стрелки «F».

*Фиксатор (В)

Держатель (А)

Наконечник*

9. Извлеките фиксирующий штифт (А).

10. Установите корпус воздушного фильтра.

11. Установите аккумуляторную батарею и полку батареи.

12. Установите напольную консоль.

13. Проверьте правильность переключения передач (1-я, 2-я, 3-я, 4-я, 5-я, 6-я передача, передача R).

Узел вала управления

Снятие и установка

1. Переведите рычаг переключения передач в положение нейтральной передачи.

2. Снимите корпус воздушного фильтра.

3. Снимите аккумуляторную батарею и полку батареи.

4. Извлеките два шплинта (С) и затем отсоедините трос выбора передач (A) и трос переключения передач (B).

5. Отверните два болта крепления и затем снимите узел вала управления (А).

Примечание:

Момент затяжки при установке: 24,5 – 29,4 Н·м.

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Установите нейтральное положение и установите вал управления в сборе.
• Нанесите рекомендуемый герметик на контактную поверхность коробки передач и вала управления.

Примечание:

Герметик для установки: LOCTITE 5060 или аналогичный.

*Ø1,0-1,5 мм*

7. После установки проверьте правильность переключения передач (1-я, 2-я, 3-я, 4-я, 5-я, 6-я передача, передача R).
