Выпускные трубопроводы и глушители Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

4. Выпускные трубопроводы и глушители

Составные элементы

*39,2 – 58,8 Н·м

39,2 – 58,8 Н·м

39,2 – 58,8 Н·м

39,2 – 58,8 Н·м*

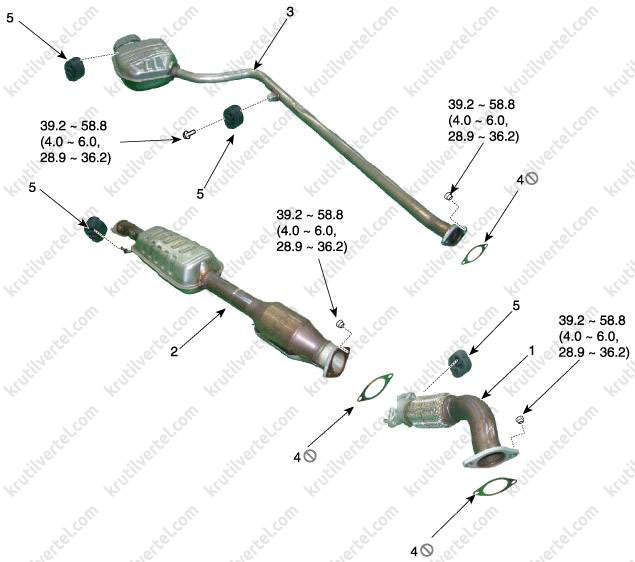

Модификации с одним задним глушителем:

1. Передний глушитель.
2. Каталитический нейтрализатор и центральный глушитель в сборе.
3. Задний (основной) глушитель.
4. Прокладка.
5. Резиновый подвес.

*39,2 – 58,8 Н·м

39,2 – 58,8 Н·м

39,2 – 58,8 Н·м*

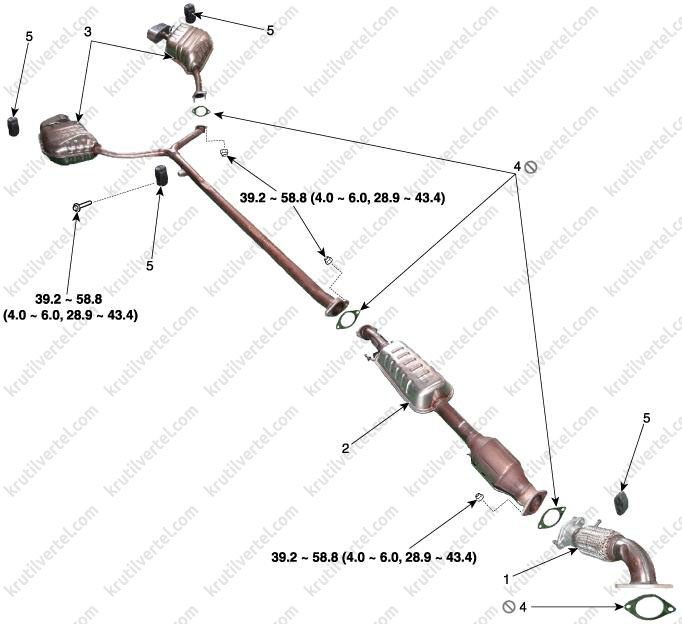

Модификации с двумя задними глушителями:

1. Передний глушитель.
2. Каталитический нейтрализатор и центральный глушитель в сборе.
3. Задний (основной) глушитель.
4. Прокладка.
5. Резиновый подвес.

Снятие и установка переднего глушителя

1. При необходимости отсоедините электрический разъем (А) подогреваемого датчика кислорода и снимите его с кронштейна.

2. Отсоедините резиновый подвес от переднего глушителя.

3. Отверните гайки крепления и снимите передний глушитель (А).

Примечание:

• Момент затяжки при установке: 39,2 – 58,8 Н·м.
• При установке используйте новые прокладки.

4. Установка производится в порядке, обратном снятию.

Снятие и установка каталитического нейтрализатора и центрального глушителя

1. Снимите нижние крышки днища (А) и, отвернув болты крепления, снимите кронштейн (В).

2. Отсоедините резиновый подвес от центрального глушителя.

3. Отверните гайки крепления, после чего снимите каталитический нейтрализатор и центральный глушитель.

Примечание:

• Момент затяжки при установке: 39,2 – 58,8 Н·м.
• При установке используйте новые прокладки.

4. Установка производится в порядке, обратном снятию.

Снятие и установка заднего глушителя

1. Отсоедините резиновые подвесы (А) от заднего глушителя.

2. Отверните гайки крепления и снимите задний глушитель (В).

Примечание:

• Момент затяжки при установке: 39,2 – 58,8 Н·м.
• При установке используйте новые прокладки.

3. Установка производится в порядке, обратном снятию.

Процедура замены центрального глушителя с использованием хомута

По гарантии: замените узел центрального глушителя.

Вне гарантии: можно заменить центральный глушитель согласно приведенной ниже процедуре.

1. Проверьте наличие повреждений крепежной части узла центрального глушителя. Если глушитель чрезмерно покрыт коррозией и пристал к креплению, замените узел центрального глушителя.

2. Запишите зазоры (A, B, C, D, E, F) между выхлопной трубой (или задней обшивкой) и задним бампером.

Вариант исполнения 1

Вариант исполнения 2

Вариант исполнения 3

3. Снимите каталитический нейтрализатор и центральный глушитель (B).

4. Срежьте центральный глушитель согласно приведенным ниже инструкциям.

• Срежьте переднюю канавку глушителя.

*Глушитель

Катализатор

Задняя канавка

Передняя канавка*

• Срежьте заднюю канавку запасного глушителя.

*Задняя канавка

Передняя канавка*

Запасной глушитель

Примечание:

• Для предотвращения утечек удалите ржавчину на крепежной части или заусенцы на срезанной части.
• Срежьте трубу вертикально.

Примечание:

• Для вертикальной резки трубы нужно использовать труборезный станок.

• Если труборезный станок недоступен, используйте ножовку согласно приведенной ниже процедуре.

1) Отметьте место вертикальной резки трубы.

*Маркировка*

2) Срежьте трубу вдоль маркировки ножовкой.

5. Установите центральный глушитель:

• Установите каталитический нейтрализатор (А) и запасной центральный глушитель (В), слегка затянув гайки крепления (не полностью).

Примечание:

Во время установки глушителя замените прокладку на новую.

• Установите хомут (A) между срезанными частями каждой трубы и слегка затяните крепление (не полностью).

• Затяните каталитический нейтрализатор и центральный глушитель до указанного момента. Момент затяжки: 39,2 – 58,8 Н·м.
• Сравните зазор между выхлопной трубой (или задней обшивкой) и задним бампером с записанным значением, измеренным до снятия узла центрального глушителя.

Примечание:

Если выхлопная труба устанавливается иным образом по сравнению с исходной установкой, то тепловое излучение трубы может повредить бампер или выхлопная труба может соприкасаться с задним бампером.

• Не затягивайте крепление (А) за один раз (см. соответствующий рисунок выше). Затягивайте гайки креплений до указанного момента поочередно. Момент затяжки: 17,6 – 23,5 Н·м.

Примечание:

Запрещается повторно использовать хомут, который был полностью затянут. Повторное использование хомута, который был полностью затянут, может привести к утечкам.
