Система вентиляции Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

3. Система вентиляции

Электродвигатель вентилятора

Проверка технического состояния

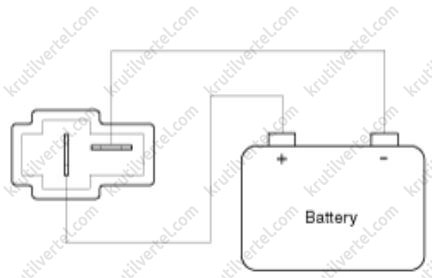

1. Подключите напряжение от аккумуляторной батареи и проверьте вращение электродвигателя вентилятора.

2. Если электродвигатель вентилятор не работает должным образом, замените его на заведомо исправный и проверьте правильность работы.

3. Замените электродвигатель вентилятора новым, если доказано наличие проблем с ним.

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны пассажира.

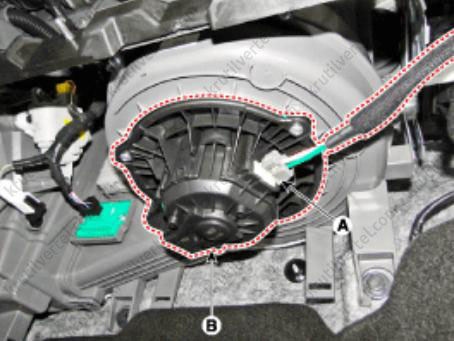

3. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите электродвигатель вентилятора (В).

4. Установка производится в порядке, обратном снятию.

Полевой транзистор

Описание

Находится в DATC и регулирует скорость работы вентилятора путем точного контроля напряжения, подаваемого на электродвигатель вентилятора.

Проверка технического состояния

1. Включите зажигание.

2. Нажмите выключатель управления и измерьте напряжение на электродвигателе вентилятора.

3. Нажмите на управляющий переключатель, чтобы поднять напряжение до уровня, соответствующего высокой частоты вращения.

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны пассажира.

3. Отверните винт крепления и снимите воздуховод (А) со стороны пассажира.

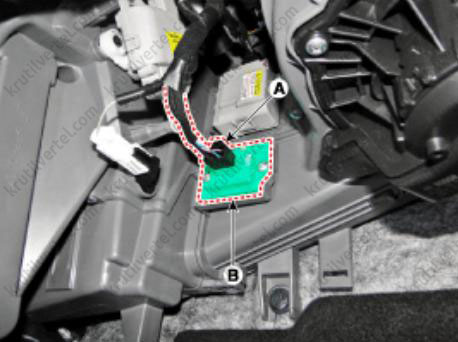

4. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите полевой транзистор (В).

5. Установка производится в порядке, обратном снятию.

Салонный фильтр

Описание

Салонный фильтр расположен в блоке вентилятора. Он задерживает посторонние материалы и запахи. Аэрозольный фильтр задерживает запахи и пыль (аналогично обычному пылевому фильтру), повышая комфорт в салоне.

Снятие и установка

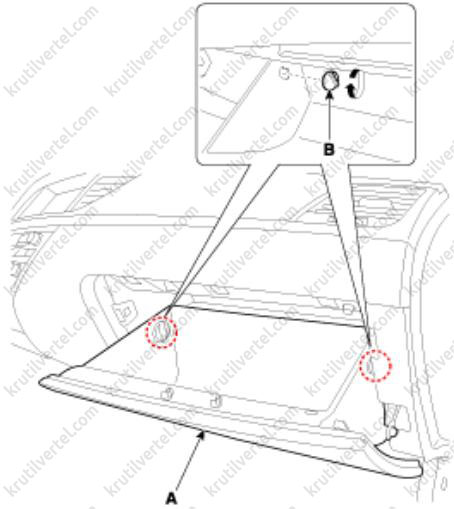

1. Отсоедините стопоры (В) перчаточного ящика (А).

2. Отсоедините пневматический амортизатор (А) от перчаточного ящика (В).

3. Нажав на рычаг крышки фильтра, снимите крышку фильтра (А).

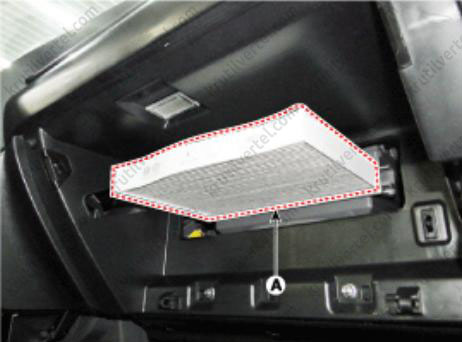

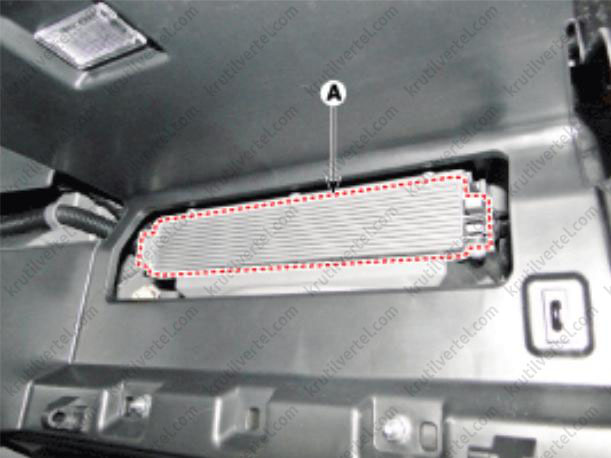

4. Замените салонный фильтр (A), учитывая его ориентацию.

Примечание:
- Для более легкого извлечения фильтра, надавите на его правую сторону, затем извлеките фильтр.
- Если автомобиль эксплуатируется в условиях загрязненного воздуха или пересеченной местности, то проверку и замену салонного фильтра следует выполнять как можно чаще.

5. Установка производится в порядке, обратном снятию.

Привод впускной заслонки

Описание

Привод впускной заслонки расположен в блоке отопителя. Им регулируется положение впускной заслонки по сигналу от блока управления. При нажатии переключателя выбора режима происходит переключение между режимами рециркуляции и забора свежего воздуха.

Проверка технического состояния

1. Выключите зажигание.

2. Отсоедините электрический разъем привода впускной заслонки.

3. Убедитесь, что при подаче 12 В на клемму 3 и массы на клемму 7 впускная заслонка перемещается в положение забора свежего воздуха. При смене полярности впускная заслонка должна переместиться в положение рециркуляции.

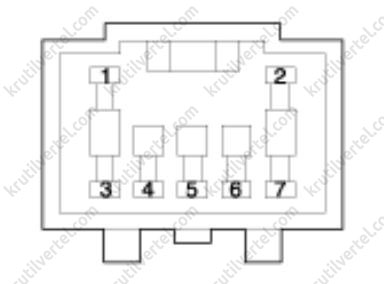

1. -.
2. -.
3. Свежий воздух.
4. Датчик (+ 5 В).
5. Сигнал обратной связи.
6. «Масса».
7. Рециркуляционный воздух.

4. Подсоедините электрический разъем привода впускной заслонки.

5. Включите зажигание.

6. Измерьте напряжение между клеммами 6 и 5.

7. В случае неисправности привода впускной заслонки замените его на заведомо исправный и проверьте правильность функционирования.

8. Замените привод впускной заслонки новым, если доказано наличие проблем с ним.

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите корпус перчаточного ящика.

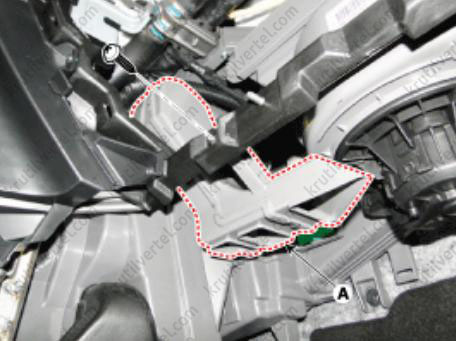

3. Отверните винт крепления и снимите воздуховод (А) со стороны пассажира.

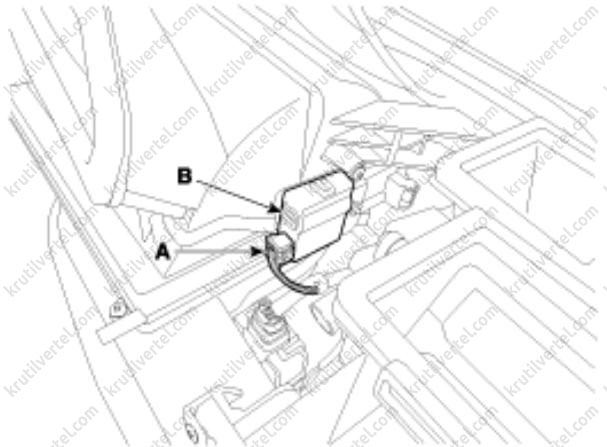

4. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите привод впускной заслонки (В).

5. Установка производится в порядке, обратном снятию.
