Педаль сцепления и ее компоненты Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

2. Педаль сцепления и ее компоненты

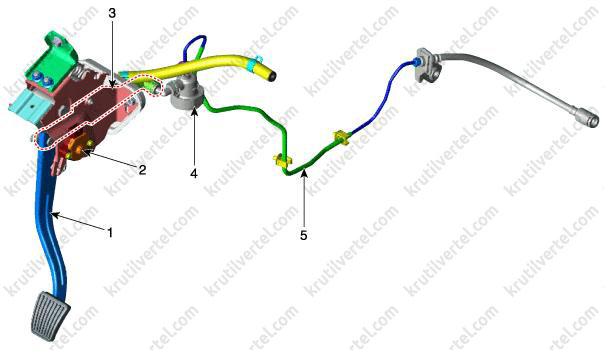

Составные элементы

1. Узел педали сцепления.
2. Переключатель блокировки замка зажигания и датчик положения педали сцепления.
3. Главный цилиндр сцепления.
4. Регулятор сцепления.
5. Трубка сцепления.

Главный цилиндр сцепления

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

3. Извлеките шплинт (А) и палец штока (В), после чего отсоедините шток (С) главного цилиндра сцепления от педали сцепления.

4. Снимите корпус воздушного фильтра.

5. Снимите аккумуляторную батарею и полку батареи.

6. Снимите хомут и отсоедините шланг бачка (А) от главного цилиндра сцепления.

7. Отсоедините регулятор сцепления (С), вынув шплинт (B).

Примечание:

Не допускайте пролива тормозной жидкости на кузов автомобиля, так как тормозная жидкость может повредить лакокрасочное покрытие. Любые проливы немедленно смойте водой.

8. Снимите главный цилиндр сцепления (А), поворачивая его по часовой стрелке.

9. Установка производится в порядке, обратном снятию.

10. После установки наполните бачок тормозной жидкостью и выполните процедуру выпуски воздуха на рабочем цилиндре сцепления.

Узел педали сцепления

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

3. Отсоедините электрический разъем (A) переключателя блокировки замка зажигания и датчика положения педали сцепления.

4. Снимите главный цилиндр сцепления.

5. Отверните три гайки крепления (А) и затем снимите узел педали сцепления.

Примечание:

Момент затяжки при установке: 9,8 – 14,7 Н·м.

6. Установка производится в порядке, обратном снятию.

7. После установки наполните бачок тормозной жидкостью и выполните процедуру выпуски воздуха на рабочем цилиндре сцепления.

Переключатель блокировки замка зажигания и датчик положения педали сцепления

Технические характеристики

Описание

1. Переключатель блокировки замка зажигания:

• Переключатель блокировки зажигания находится в педали сцепления.
• Переключатель блокировки зажигания срабатывает при нажатии на педаль сцепления.
• Если не выжать педаль сцепления, двигатель не запустится.

2. Датчик положения педали сцепления:

• Работа сцепления определяется по сигналу датчика сцепления. Этот сигнал позволяет блоку управления двигателем справляться с мгновенным изменением состояния нагрузки.
• Сигнал датчика сцепления используется для определения включенной передачи с учетом скорости автомобиля и частоты вращения двигателя.

*Переключатель блокировки замка зажигания и датчик положения педали сцепления

Педаль сцепления*

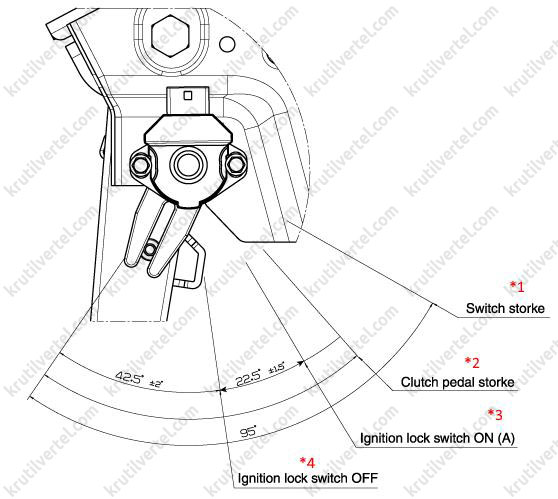

Работа переключателя блокировки замка зажигания:

*Рабочий ход переключателя

Рабочий ход педали сцепления

Переключ. блокировки зажиг. ВКЛ.

Переключ. блокировки зажиг ВЫКЛ.*

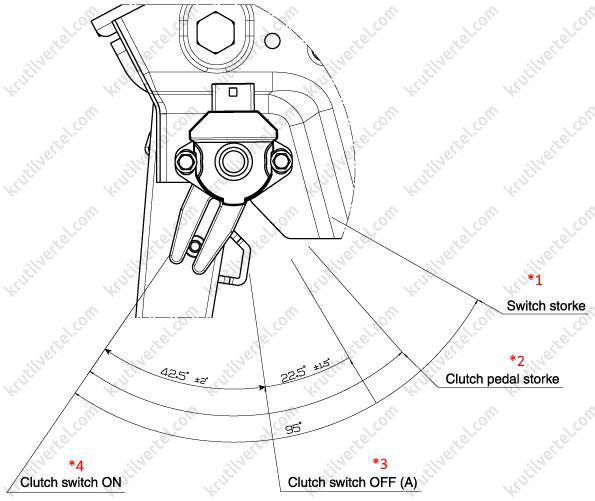

Работа датчика положения педали сцепления:

* Рабочий ход датчика

Рабочий ход педали сцепления

Датчик сцепления ВЫКЛ.

Датчик сцепления ВКЛ.*

Проверка технического состояния

Переключатель блокировки замка зажигания

1. Снимите переключатель блокировки замка зажигания и датчик положения педали сцепления.

2. Перемещайте переключатель блокировки замка зажигания в направлении стрелки для проверки электропроводимости.

*65±3,5º

Переключатель: ВЫКЛ. ↔ ВКЛ.*

*1. Датчик сцепления (+)

2. Перекл. блокировки зажиг. (+)

Диаграмма цепи

3. Датчик сцепления (-)

4. Перекл. блокировки зажиг. (-)*

Датчик положения педали сцепления

1. Снимите переключатель блокировки замка зажигания и датчик положения педали сцепления.

2. Перемещайте датчик положения педали сцепления в направлении стрелки для проверки электропроводимости.

*42,5º

Датчик: ВКЛ. ↔ ВЫКЛ.*

*1. Датчик сцепления (+)

2. Перекл. блокировки зажиг. (+)

Диаграмма цепи

3. Датчик сцепления (-)

4. Перекл. блокировки зажиг. (-)*

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Отсоедините электрический разъем (A) переключателя блокировки замка зажигания и датчика положения педали сцепления.

3. Снимите переключатель блокировки замка зажигания и датчик положения педали сцепления (В).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

Переключатель блокировки замка зажигания:

• Нажмите на педаль сцепления до упора (D).

Примечание:

Рабочий ход педали сцепления (D): 140 ± 3 мм.

• Зацепите крюк педали сцепления за рычаг переключателя, затем слегка затяните болты крепления.
• Переведите рычаг переключателя из выключенного состояния (ВЫКЛ.) во включенное (ВКЛ.), затем затяните болты крепления (В) до указанного момента. Момент затяжки: 2,0 – 4,0 Н·м.

Примечание:

Положение ВЫКЛ. → ВКЛ.: 119 ± 5,5 мм.

*ВЫКЛ. → ВКЛ.*

Датчик положения педали сцепления:

• Нажмите на педаль сцепления до упора (D).

Примечание:

Рабочий ход педали сцепления (D): 140 ± 3 мм.

• Зацепите крюк педали сцепления за рычаг датчика, затем слегка затяните болты крепления.
• Переведите рычаг датчика из включенного состояния (ВКЛ.) во выключенное (ВЫКЛ.), затем затяните болты крепления (В) до указанного момента. Момент затяжки: 2,0 – 4,0 Н·м.

Примечание:

Положение ВКЛ. → ВЫКЛ.: 70 ± 3 мм.

*ВКЛ. → ВЫКЛ.*

Регулятор сцепления

Снятие и установка

1. Снимите корпус воздушного фильтра.

2. Снимите аккумуляторную батарею и полку батареи.

3. Отсоедините трубку (С) от регулятора, вынув шплинт (B).

4. Отсоедините регулятор сцепления (А) от главного цилиндра сцепления, вынув шплинт (B).

Примечание:

Не допускайте пролива тормозной жидкости на кузов автомобиля, так как тормозная жидкость может повредить лакокрасочное покрытие. Любые проливы немедленно смойте водой.

*Регулятор сцепления*

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Соблюдайте осторожность, чтобы в регулятор не попали пыль, инородные материалы и т. д.
• При установке регулятора сцепления замените кольцевое уплотнение на новое.

6. После установки наполните бачок тормозной жидкостью и выполните процедуру выпуски воздуха на рабочем цилиндре сцепления.

Трубка сцепления

Снятие и установка

Примечание:

Не допускайте пролива тормозной жидкости на кузов автомобиля, так как тормозная жидкость может повредить лакокрасочное покрытие. Любые проливы немедленно смойте водой.

1. Снимите корпус воздушного фильтра.

2. Снимите аккумуляторную батарею и полку батареи.

3. Отсоедините трубку (В) от регулятора, вынув шплинт (А).

4. Отсоедините фиксатор (А) от кронштейна трубки сцепления, затем отсоедините трубку (В).

5. Отсоедините трубку сцепления (A) от рабочего цилиндра сцепления (В).

6. Отверните два болта крепления (А) кронштейна трубки сцепления и снимите трубку сцепления (В) с автомобиля.

Примечание:

Момент затяжки при установке: 14,7 - 21,6 Н·м.

7. Установка производится в порядке, обратном снятию.

8. После установки наполните бачок тормозной жидкостью и выполните процедуру выпуски воздуха на рабочем цилиндре сцепления.
