Рычаг и трос переключения роботизированой коробки Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

5. Рычаг и трос переключения передач

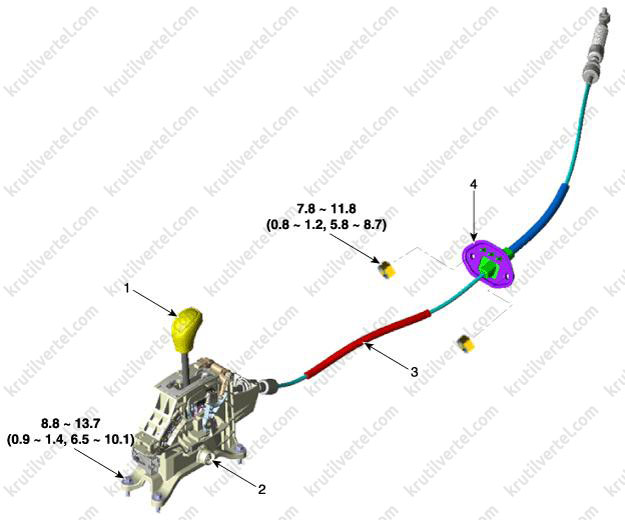

Составные элементы

*7,8 – 11,8 Н∙м

8,8 – 13,7 Н∙м*

1. Рукоятка и защитный чехол.
2. Узел рычага переключения передач.
3. Трос переключения передач.
4. Ограничитель.

Рычаг переключения передач

Снятие и установка

1. Отсоедините защитный чехол от верхней крышки консоли.

2. Потяните рукоятку (A) в направлении стрелки «F» и снимите ее.

3. Снимите напольную консоль.

4. Отсоедините электрический разъем (A) рычага переключения передач.

5. Отсоедините трос переключения передач:

• Отсоедините наконечник троса переключения передач (А) от штифта (стрелка 3).
• Отсоедините трос переключения передач (В) от кронштейна рычага (стрелки 1 и 2).

6. Отверните болты крепления и снимите рычаг переключения передач в сборе (A).

Примечание:

Момент затяжки при установке: 8,8 - 13,7 Н·м.

7. Снимите монтажный кронштейн переключателя положения «P» (A).

8. Отсоедините переключатель положения «P» (A) и электромагнит блокировки переключения передач (B).

9. Отсоедините главный разъем (А) от рычага переключения передач.

10. Снимите монтажный кронштейн (А) клемм с основного разъема.

11. Отсоедините каждую клемму переключателя положения «P» (A), электромагнита блокировки переключения передач (B) от главного разъема (C).

Внимание:

Перед отсоединением клемм запишите расположение цветов проводов.

Информация о разъеме:

3. Электромагнит блокировки переключения передач (-). 4. Электромагнит блокировки переключения передач (+). 5. Датчик DCT_IG1. 6. CAN (Выс.). 7. CAN (Низк.). 8. Датчик DCT_«масса». 9. Переключатель положения «P» (-). 10. Переключатель положения «P» (+).

12. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: убедитесь, что рычаг переключения передач и рычаг ручного управления находятся в положении «N».

Трос переключения передач

Снятие

1. Отсоедините воздуховод и снимите корпус воздушного фильтра.

2. Снимите ТСМ.

3. Снимите аккумуляторную батарею и полку батареи.

4. Отверните гайку крепления (А) и отсоедините трос переключения передач от рычага ручного управления.

5. Отсоедините трос переключения передач (В) от кронштейна (С) коробки передач.

6. Снимите напольную консоль.

7. Отсоедините трос переключения передач:

• Отсоедините наконечник троса переключения передач (А) от штифта (стрелка 3).
• Отсоедините трос переключения передач (В) от кронштейна рычага (стрелки 1 и 2).

8. Снимите блок управления системой пассивной безопасности.

9. Отверните две гайки крепления (А) ограничителя (В) троса переключения.

10. Извлеките трос переключения, потянув его в направлении салона автомобиля.

Установка

1. Установите ограничитель троса переключения (А) и закрепите его двумя гайками. Момент затяжки: 9,8 – 14,7 Н∙м.

2. Подсоедините наконечник троса переключения передач к штифту. Затем вставьте троса переключения в кронштейн.

Примечание:

Установите трос после установки рычага переключения передач и рычага ручного управления в положение «N».

3. Совместите отверстие (А) в рычаге ручного управления с отверстием (В) положения «N» в выключателе блокировки, затем вставьте направляющий штифт выключателя блокировки (09480-A3800).

4. Установите трос переключения передач (В) на кронштейн (С).

5. Подсоедините трос переключения передач (В) к рычагу ручного управления (D) и слегка затяните гайку крепления (А).

6. Слегка натяните трос переключения передач (В) в направлении стрелки «F», чтобы устранить люфт троса переключения передач.

7. После этого затяните гайку крепления (А) до указанного момента. Момент затяжки: 9,8 - 14,7 Н·м.

8. Установите блок управления системой пассивной безопасности.

9. Установите напольную консоль.

10. Установите аккумуляторную батарею и полку батареи.

11. Установите ТСМ.

12. Установите корпус воздушного фильтра и подсоедините воздуховод.

13. Проверьте работу выключателя блокировки в соответствии с положениями диапазонов рычага переключения передач.
