Система отопления Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

2. Система отопления

Блок отопителя / вентилятора

Снятие и установка

Внимание:
Для предотвращения повреждений при использовании в качестве рычага отвертки с прямым шлицем или монтировки оберните их рабочую область защитной лентой. Также наклейте защитную ленту на смежные части.

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Откачайте хладагент при помощи специальной станции для удаления/утилизации/заправки хладагента.

3. На холодном двигателе слейте охлаждающую жидкость из радиатора.

4. Снимите верхнее покрытие капота.

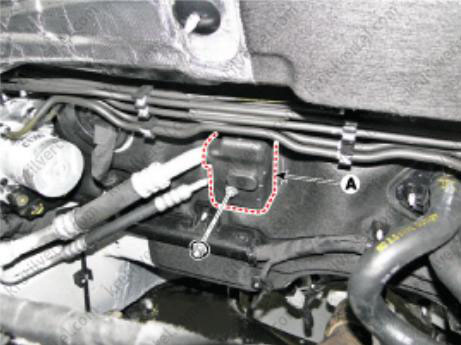

5. Отверните гайку крепления и снимите крышку расширительного клапана.

Примечание:
Момент затяжки при установке: 8,8 - 13,7 Н∙м.

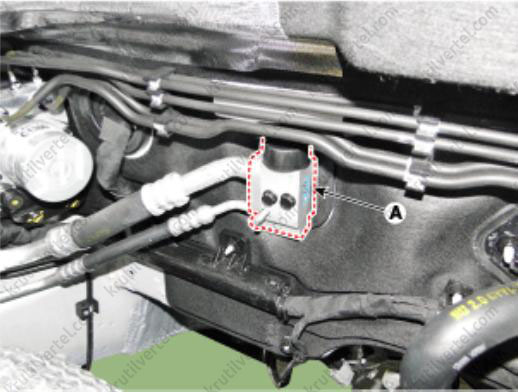

6. Отверните болты крепления и затем снимите расширительный клапан (А) с испарителя.

Примечание:
Немедленно заглушите или закройте крышками магистрали после их отсоединения во избежание попадания в них влаги и грязи.
Момент затяжки при установке: 8,8 - 13,7 Н∙м.

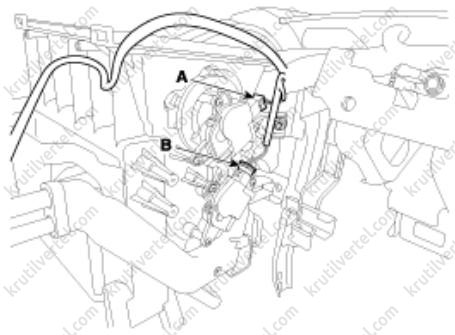

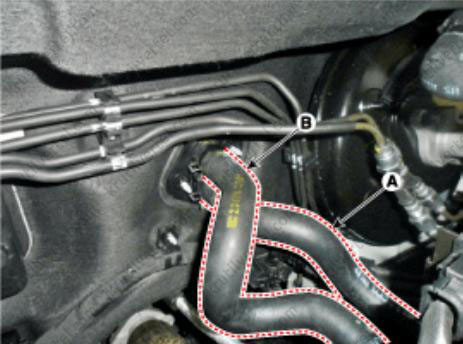

7. Отсоедините шланги отопителя (A) и (B) от сердечника отопителя.

Внимание:
После отсоединения шлангов вытечет охлаждающая жидкость, соберите ее в чистую емкость. Не допускайте попадания охлаждающей жидкости на электрические детали и лакокрасочное покрытие. Если охлаждающая жидкость все же пролилась, немедленно смойте ее.

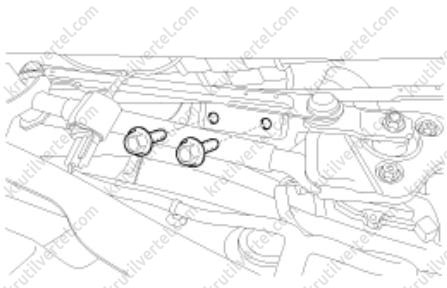

8. Отверните болты крепления усилителя поперечины капота.

9. Снимите передние сиденья.

10. Снимите напольную консоль.

11. Снимите нижнюю крышку передней панели со стороны водителя.

12. Снимите боковую крышку передней панели.

13. С обеих сторон автомобиля: снимите обшивку передней стойки.

14. С обеих сторон автомобиля: снимите боковую обшивку капота.

15. Снимите нижний кожух рулевой колонки.

16. Снимите рулевое колесо.

17. Снимите многофункциональный подрулевой переключатель.

18. Отверните болты крепления и опустите рулевую колонку.

19. Снимите рычаг переключения передач в сборе.

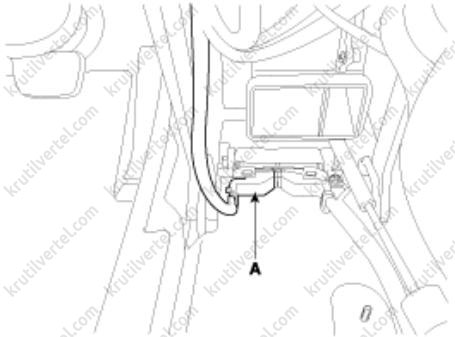

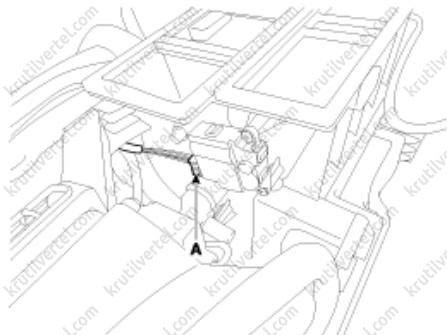

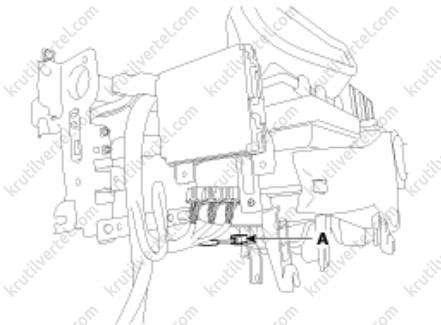

20. Отсоедините электрический разъем (А) блока управления системой пассивной безопасности (SRSCM).

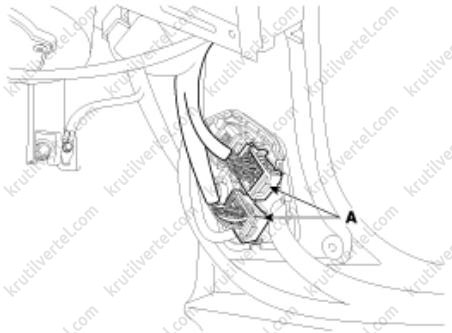

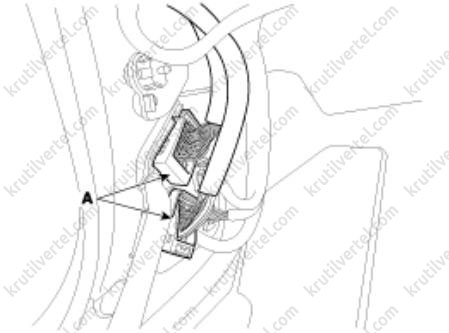

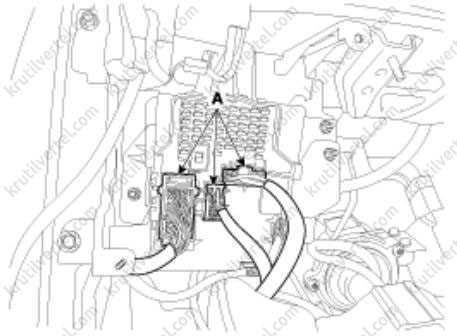

21. Отсоедините электрические разъемы (А) распределительной коробки салона.

22. Отсоедините электрические разъемы (А) многофункционального блока.

Левая сторона

Правая сторона

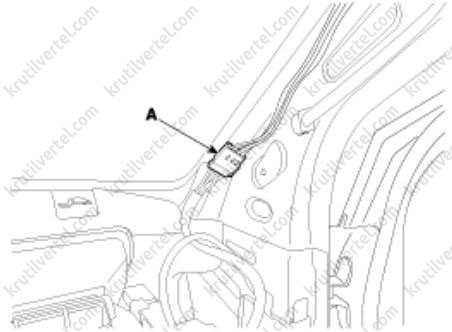

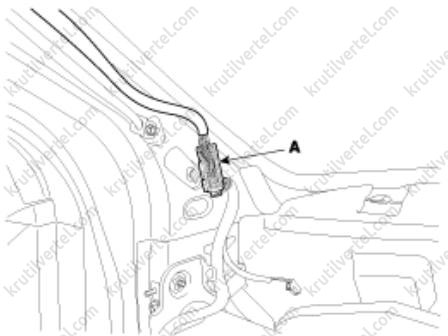

23. Снимите фиксаторы в передней стойке и отсоедините главный разъем (А) потолочной обшивки.

Левая сторона

Правая сторона

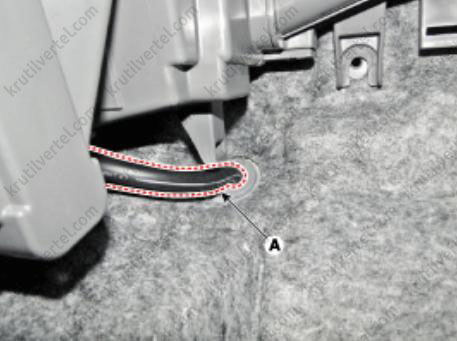

24. Отсоедините сливной шланг (A).

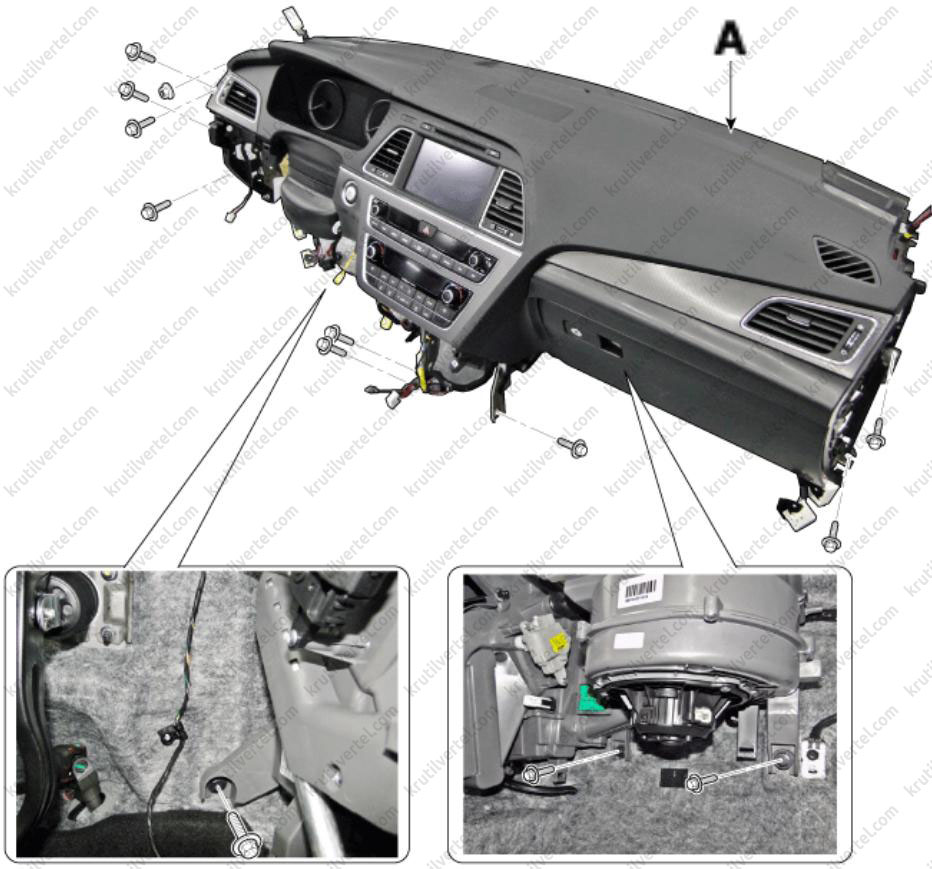

25. Отверните болты и гайки крепления, после чего отсоедините узел поперечины капота в сборе с блоком отопителя / вентилятора.

26. Отсоедините электрические разъемы и жгуты проводов блока отопителя / вентилятора:

• Отсоедините разъем (А) электродвигателя вентилятора, затем отсоедините монтажные фиксаторы жгутов проводов.

• Отсоедините электрические разъемы привода заслонки управления режимом подачи воздуха (А) и привода регулятора температуры (В), затем отсоедините монтажные фиксаторы жгутов проводов.

• Отсоедините электрический разъем (А) привода автоматического обогревателя стекла.

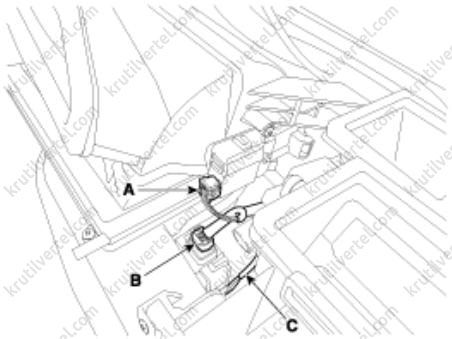

• Отсоедините электрические разъемы привода впускной заслонки (А), ионизатора (В) и полевого транзистора (С), затем отсоедините монтажные фиксаторы жгутов проводов.

27. Снимите центральную крышку передней панели.

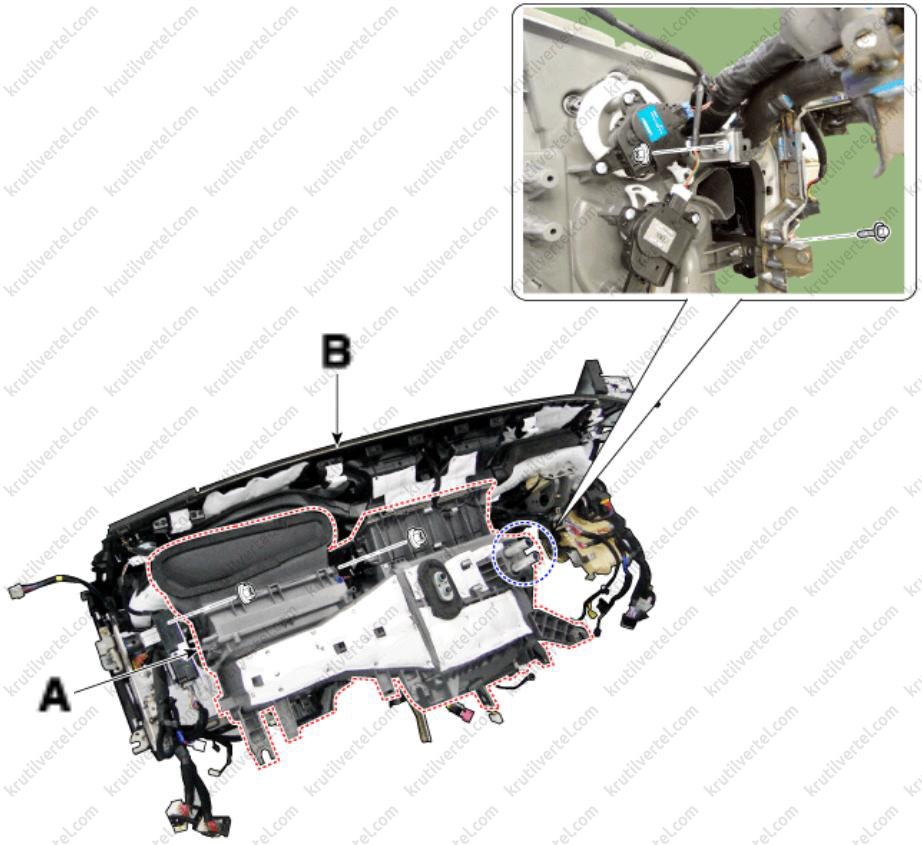

28. Отверните болты и гайки крепления, после чего снимите блок отопителя / вентилятора (А) с передней панели (В).

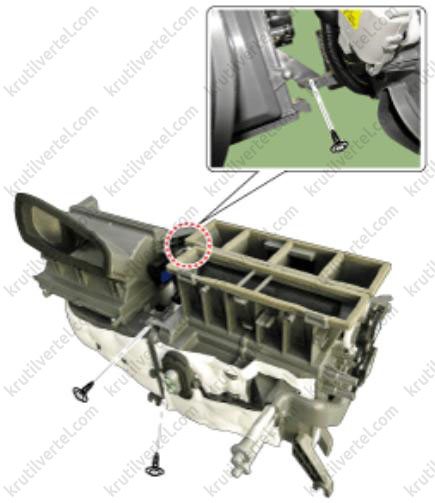

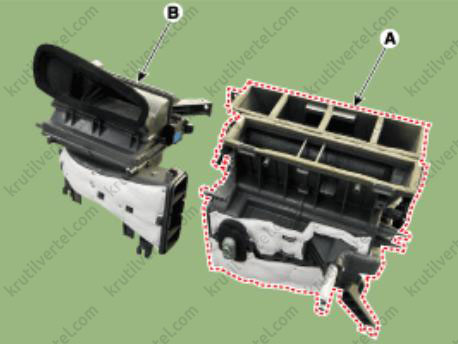

29. Отверните винты крепления и отсоедините блок вентилятора (А) от блока отопителя (В).

30. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Замените уплотнительные кольца в каждом соединителе на новые, нанеся на них перед установкой тонкий слой компрессорного масла. Во избежание утечек необходимо использовать уплотнительные кольца, соответствующие типу используемого хладагента (R-134a).
• Для исключения загрязнения не заливайте слитое масло обратно в канистру после слива, никогда не смешивайте его с другими маслами.
• Сразу после использования масла установите крышку на канистру и плотно заверните ее для исключения попадания влаги.
• Не допускается попадание компрессорного масла на поверхности автомобиля, это может привести к повреждению лакокрасочных покрытий. При попадании масла на окрашенную поверхность его необходимо немедленно смыть водой.
• Проверьте правильность подключения электрических разъемов.
• Нанесите герметик на резиновые втулки.
• Не перепутайте входной и выходной шланги отопителя, надежно закрепите хомуты.
• Убедитесь в отсутствии утечки воздуха.
• Заправьте систему и проверьте ее рабочие характеристики.

Отопитель

Снятие и установка

1. Снимите блок отопителя / вентилятора.

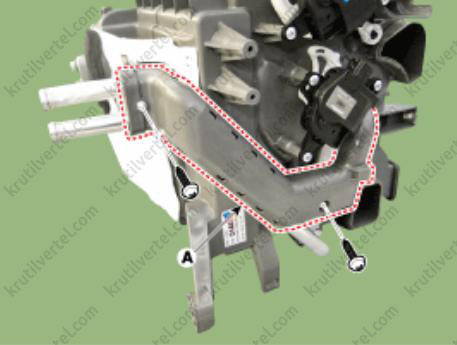

2. Отверните винты крепления и снимите крышку (А) сердечника отопителя.

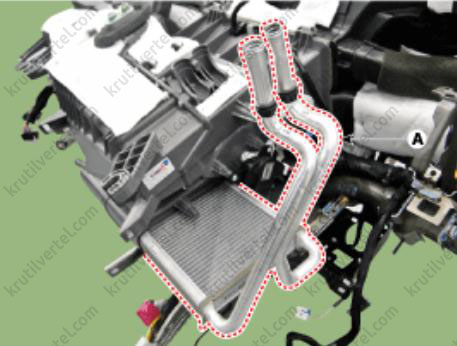

3. Извлеките сердечник отопителя (A) из блока отопителя.

4. Установка производится в порядке, обратном снятию.

Привод регулятора температуры

Описание

Регулятор температуры расположен на блоке отопителя. Регулирование температуры осуществляется изменением соотношения холодного и горячего воздуха, задаваемого положением терморегулирующей заслонки следующим образом. Сигналом от блока управления путем управления температурным реле корректируется положение заслонки регулирования температуры. Затем температура регулируется соотношением горячего / холодного воздуха, определяемым положением заслонки регулирования температуры.

Проверка технического состояния

1. Выключите зажигание.

2. Отсоедините электрический разъем привода регулятора температуры.

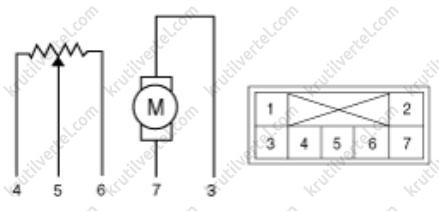

3. Убедитесь, что привод регулятора температуры перемещается в положение подачи холодного воздуха при подаче 12 В на клемму 3 и соединении с «массой» клеммы 7. Убедитесь, что привод регулятора температуры перемещается в положение подачи теплого воздуха, если клеммы подключены наоборот.

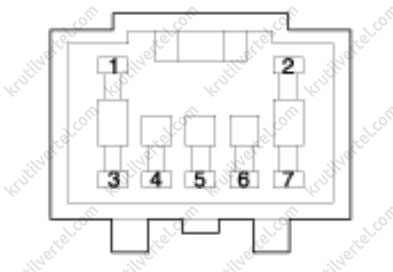

1. –.
2. –.
3. Положение «холодный воздух».
4. Датчик (+ 5 В).
5. Сигнал обратной связи.
6. «Масса» датчика.
7. Положение «теплый воздух».

4. Подсоедините электрический разъем привода регулятора температуры.

5. Включите зажигание.

6. Измерьте напряжение между клеммами 5 и 6.

7. Если измеренное напряжение не отвечает требованиям, замените привод регулятора температуры на заведомо исправный и убедитесь в надлежащем функционировании системы.

8. Замените привод регулятора температуры новым, если доказано наличие проблем с ним.

Снятие и установка

Сторона водителя

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

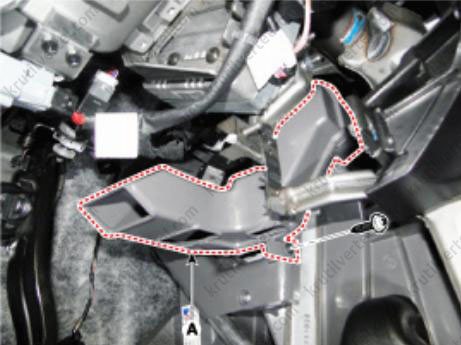

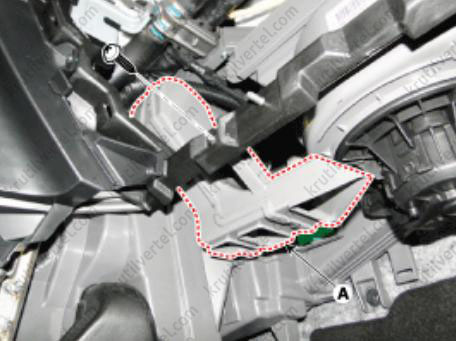

3. Отверните винт крепления и снимите воздуховод (А) со стороны водителя.

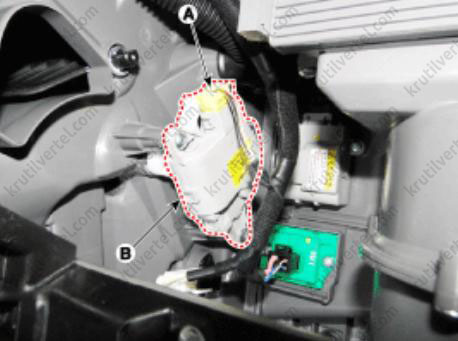

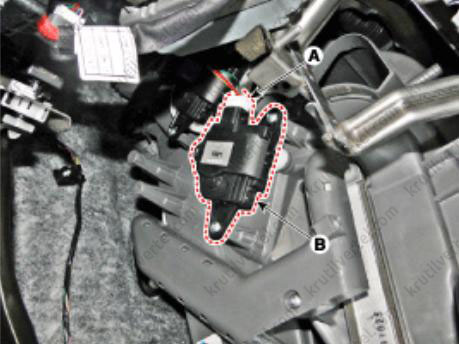

4. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите привод регулятора температуры (В).

5. Установка производится в порядке, обратном снятию.

Сторона пассажира

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите корпус перчаточного ящика.

3. Отверните винт крепления и снимите воздуховод (А) со стороны пассажира.

4. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите привод регулятора температуры (В).

5. Установка производится в порядке, обратном снятию.

Привод заслонки управления режимом подачи воздуха

Описание

Привод заслонки управления режимом подачи воздуха находится в блоке отопителя.

Приводом выбора режима регулируется положение заслонки выбора режима в соответствии с сигналами от блока управления кондиционером. Смена режимов осуществляется нажатиями переключателя выбора режима и происходит в следующей последовательности: вентиляция → два уровня → пол → смешанный режим.

Проверка технического состояния

1. Выключите зажигание.

2. Отсоедините электрический разъем привода заслонки управления режимом подачи воздуха.

3. Убедитесь, что при подаче 12 В на клемму 3 и массы на клемму 4 привод заслонки управления режимом подачи воздуха перемещается в положение обогрева стекла. При смене полярности привод должен переместиться в положение вентиляции.

1. -.
2. -.
3. Режим обогрева стекла.
4. «Масса».
5. Сигнал обратной связи.
6. Датчик (+ 5 В).
7. Режим вентиляции.

4. Подсоедините электрический разъем привода заслонки управления режимом подачи воздуха.

5. Включите зажигание.

6. Измерьте напряжение между клеммами 6 и 5.

7. Если измеренное напряжение не отвечает требованиям, замените привод заслонки управления режимом подачи воздуха на заведомо исправный и убедитесь в надлежащем функционировании системы.

8. Замените привод заслонки управления режимом подачи воздуха новым, если доказано наличие проблем с ним.

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

3. Отверните винт крепления и снимите воздуховод (А) со стороны водителя.

4. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите привод заслонки управления режимом подачи воздуха (В).

5. Установка производится в порядке, обратном снятию.

Привод автоматического обогревателя стекла

Описание

Датчик автоматического обогревателя ветрового стекла находится на ветровом стекле. Датчик регистрирует образование влаги и передает сигнал для включения потока осушающего воздуха. Блок управления кондиционером получает сигнал от датчика и выполняет корректирующие влажность действия путем автоматического управления приводом впускной заслонки, кондиционером, приводом автоматического обогревателя ветрового стекла, частотой вращения электродвигателя вентилятора и приводом заслонки управления режимом подачи воздуха.

Проверка технического состояния

1. Выключите зажигание.

2. Отсоедините электрический разъем привода автоматического обогревателя стекла.

3. Убедитесь, что привод автоматического обогревателя стекла перемещается в открытое положение при подаче 12 В на клемму 3 и соединения с массой клеммы 4. При смене полярности привод автоматического обогревателя стекла должен переместиться в закрытое положение.

1. -.
2. -.
3. Обогреватель стекла (закрыто).
4. «Масса».
5. Сигнал обратной связи.
6. Датчик (+ 5 В).
7. Обогреватель стекла (открыто).

4. Подсоедините электрический разъем привода автоматического обогревателя стекла.

5. Включите зажигание.

6. Измерьте напряжение между клеммами 6 и 5.

7. Если измеренное напряжение не отвечает требованиям, замените привод автоматического обогревателя стекла на заведомо исправный и убедитесь в надлежащем функционировании системы.

8. Замените привод автоматического обогревателя стекла новым, если доказано наличие проблем с ним.

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите корпус перчаточного ящика.

3. Отверните винт крепления и снимите воздуховод (А) со стороны пассажира.

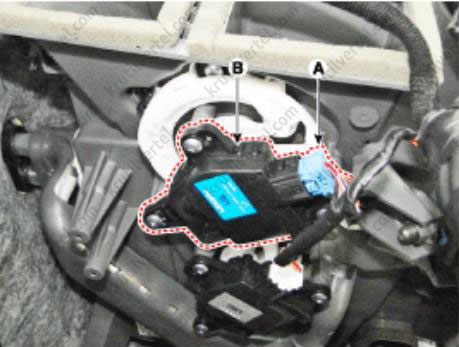

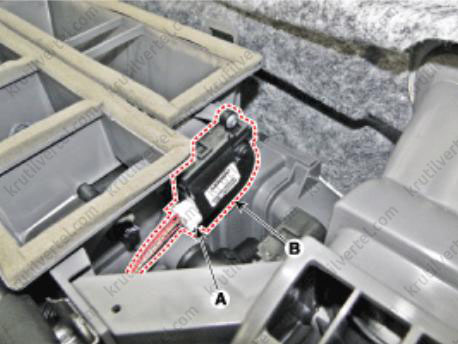

4. Отсоедините электрический разъем (A), отверните винты крепления и затем снимите привод автоматического обогревателя стекла (В).

5. Установка производится в порядке, обратном снятию.
