Осветительные приборы Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

3. Осветительные приборы

Технические характеристики ламп

Фары

Проверка технического состояния

1. Измерьте напряжение аккумуляторной батареи (ближний свет должен гореть, если напряжение выше 9 В).

2. Проверьте предохранитель и реле.

3. Проверьте полярность балласта (если полярность изменена, ближний свет не будет работать).

4. Проверьте надежность крепления электрического разъема лампы.

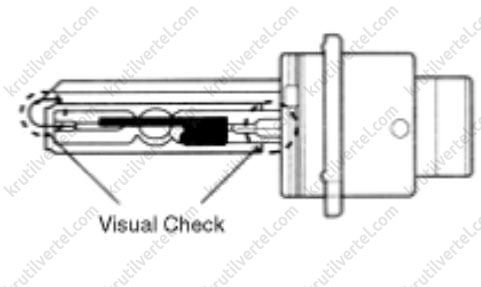

5. Визуальная проверка лампы (без нити накаливания): повреждение стекла, повреждение верхней и нижней части стеклянной трубки.

6. После выполнения пунктов 1 - 5 замените балласт и зажигатель (балласт в сборе).

Характеристика HID-лампы:

• Устойчива к вибрации, так как нет нити накаливания.
• Лампа HID имеет более длительный срок службы, чем галогенная лампа.
• Не работает при смене полярности.
• Рабочее входное напряжение: 9-16 В.

Указания по регулировке фар (механическая регулировка)

Регулировка фар

Регулировка фар должна производиться при помощи специального оборудования в соответствии с инструкциями производителя такого оборудования.

Примечание:
При наличии нормативных требований в регионе эксплуатации автомобиля в отношении установки фар, производите регулировку в соответствии с этими требованиями.

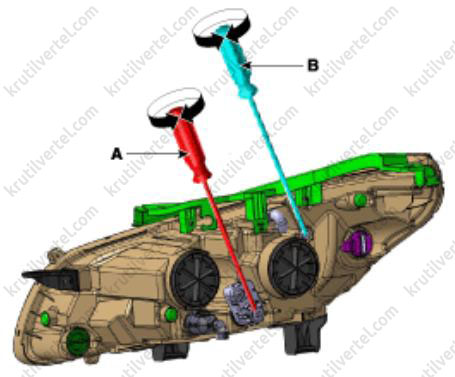

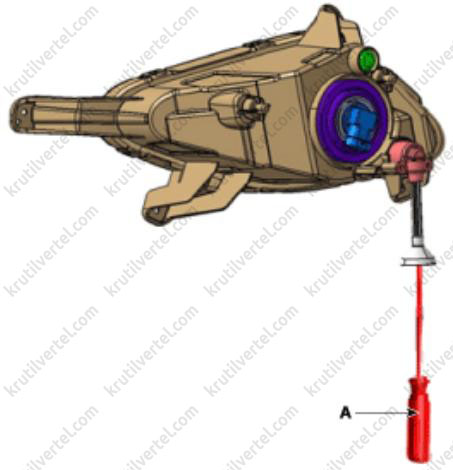

Для регулировки передних фар попеременно вращайте регулировочный механизм. Если не доступно оборудование для регулировки фар, действуйте следующим образом.

1. Доведите давление в шинах до нормы, удалите из автомобиля любую нагрузку, кроме водителя, запасного колеса и инструментов.

2. Расположите автомобиль на ровной поверхности.

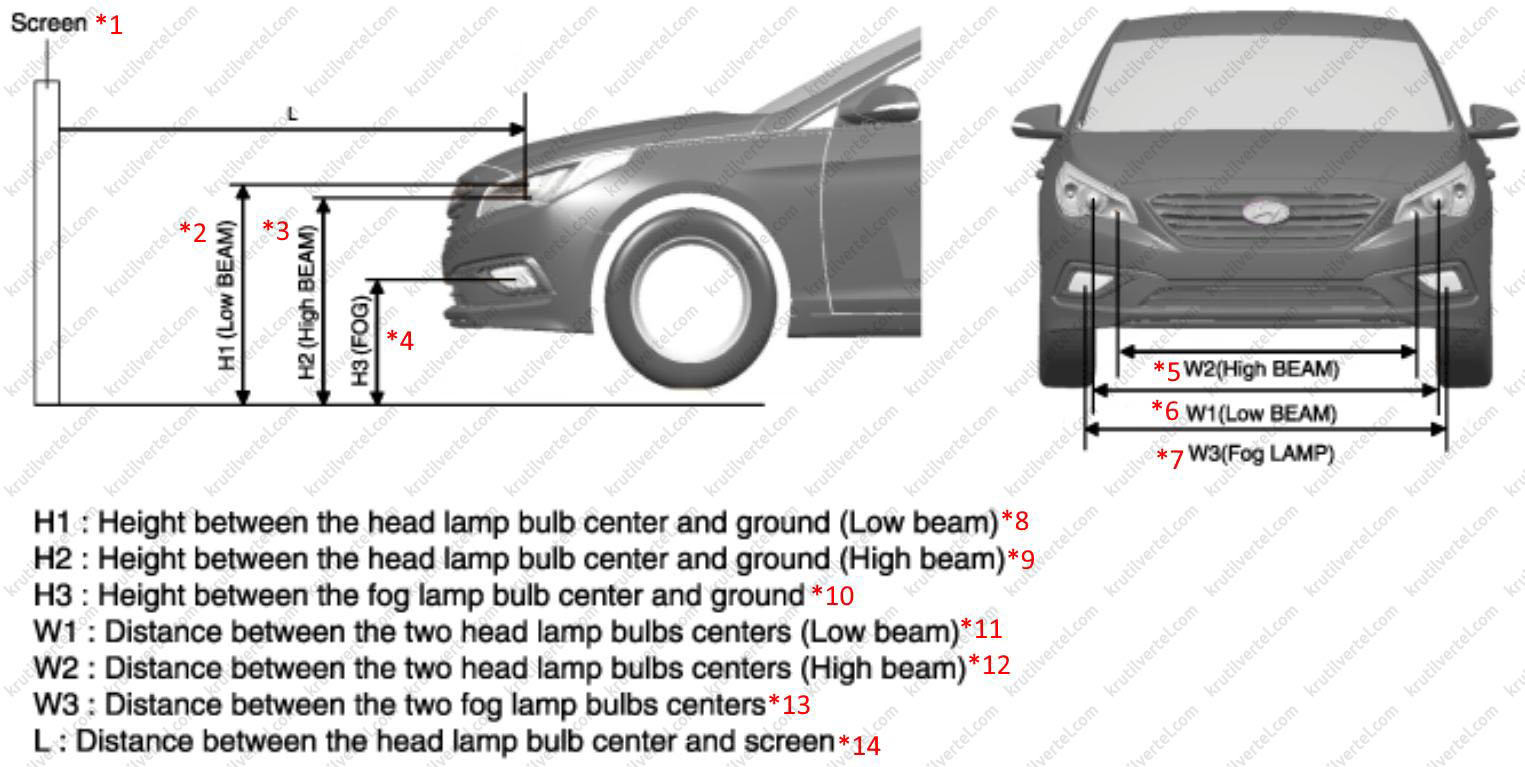

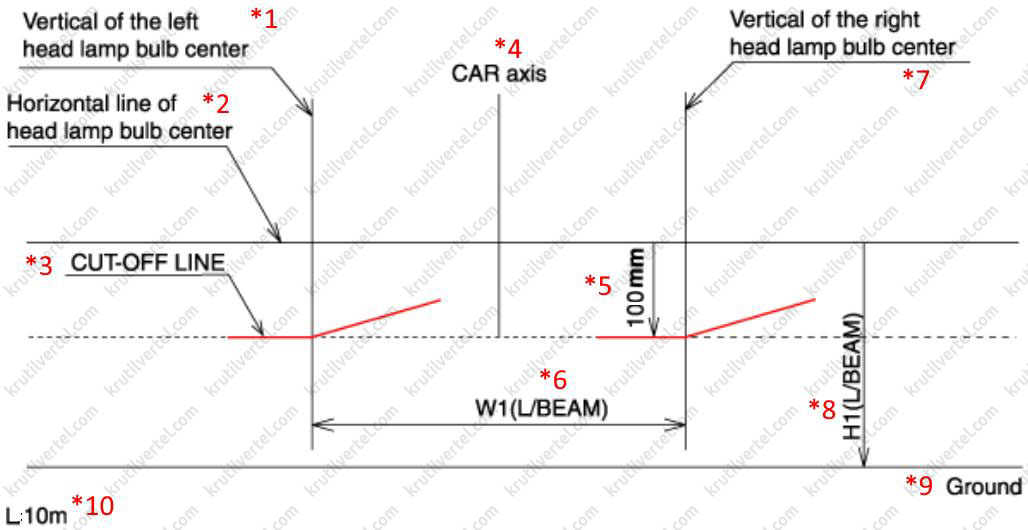

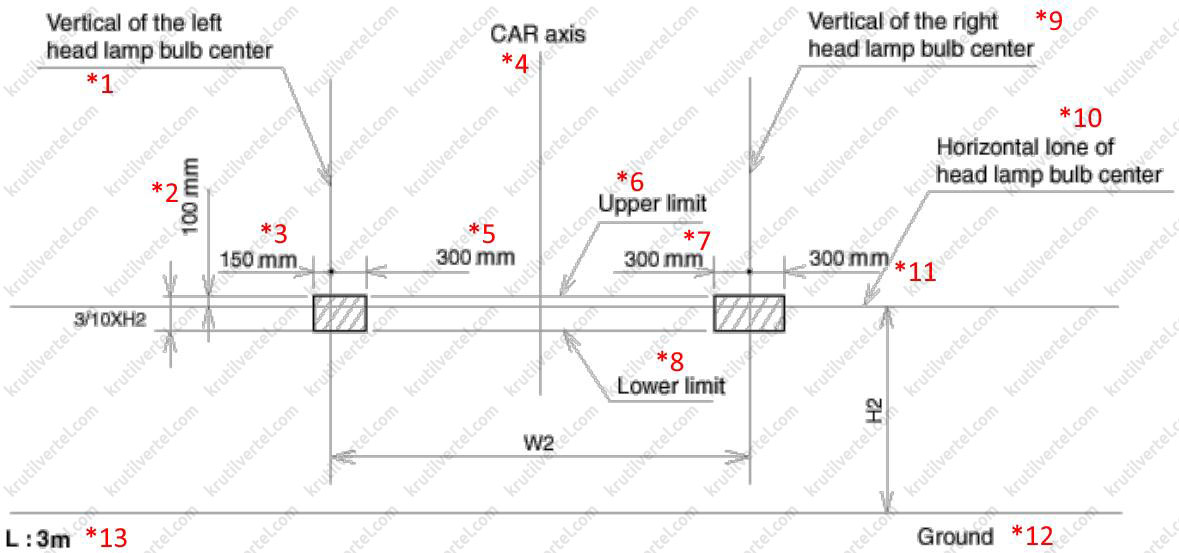

3. Начертите на экране вертикальные линии (вертикальные линии, проходящие через центры соответствующих передних фар) и горизонтальную линию (проходящую через центр передних фар).

4. Убедившись в исправном состоянии фары и аккумуляторной батареи, отрегулируйте фары так, чтобы область с максимальной яркостью находилась в месте с вертикальными линиями.

А - Вертикальная плоскость. В - Горизонтальная плоскость.

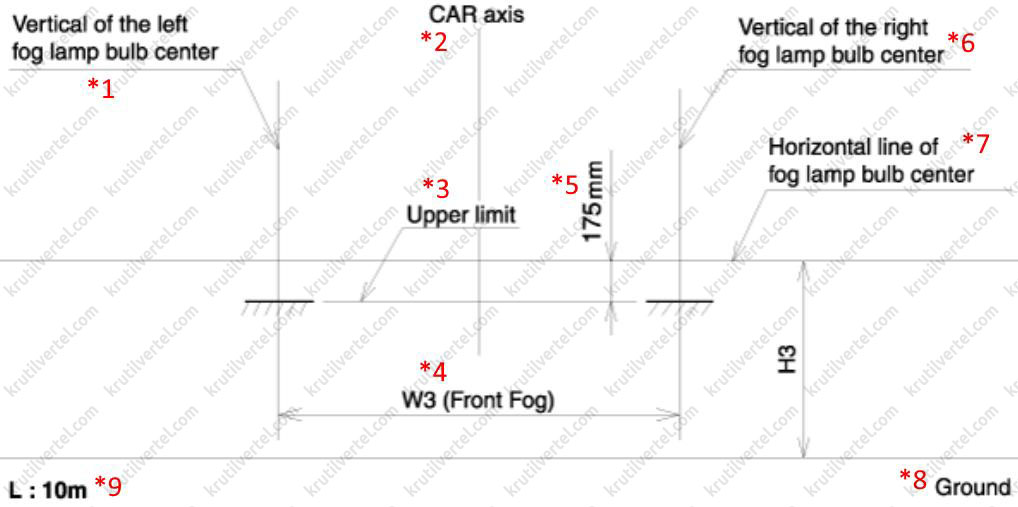

Регулировка противотуманных фар

Регулировка противотуманных фар производится в том же порядке, что и регулировка фар автомобиля.

При достаточном заряде аккумуляторной батареи выполните регулировку передних противотуманных фар, вращая отверткой (А) регулировочный винт.

Центр светового пятна фар и противотуманных фар

1. Передние фары (ближний свет):

• Включите ближний свет без водителя в автомобиле.
• Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на рисунке.
• Если установлен корректор наклона фар, установите регулятор в положение 0.

2. Передние фары (дальний свет):

• Включите ближний свет без водителя в автомобиле.
• Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на рисунке.
• Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
• Если установлен корректор наклона фар, установите регулятор в положение 0.

3. Включите противотуманные фары без водителя в автомобиле. Линия светотеневой границы должна находиться в допустимых пределах (темная зона).

Снятие и установка фары и ламп

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите передний бампер.

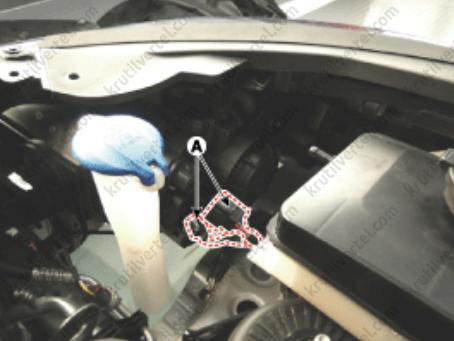

3. Отсоедините электрические разъемы (А) передней фары.

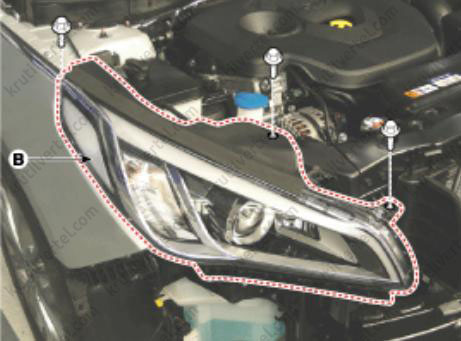

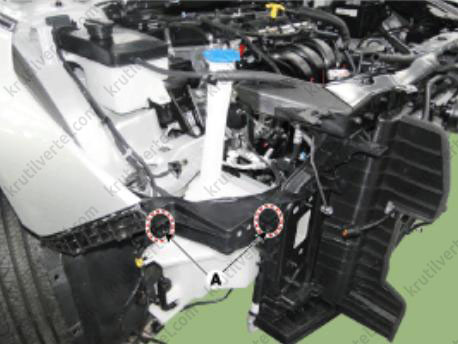

4. Отверните болты крепления, затем снимите фару в сборе (В).

Примечание:
Во время работ следите за тем, чтобы не повредить фиксаторы (А).

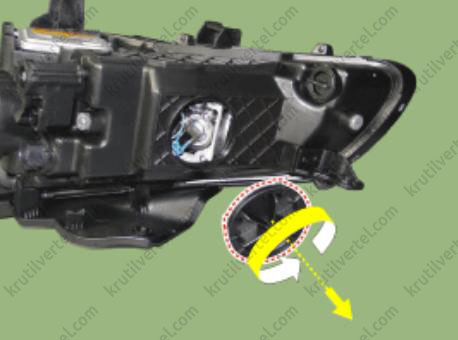

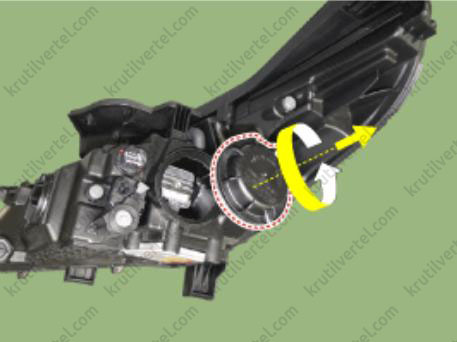

5. Снимите крышки ламп передней фары, повернув их против часовой стрелки.

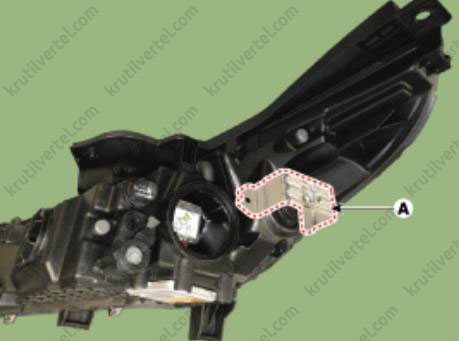

6. Снимите кронштейн (A), отвернув винты крепления (тип HID).

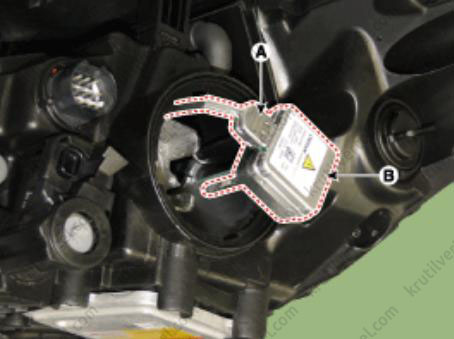

7. Отсоедините электрический разъем (А) зажигателя.

8. Снимите зажигатель лампы (B).

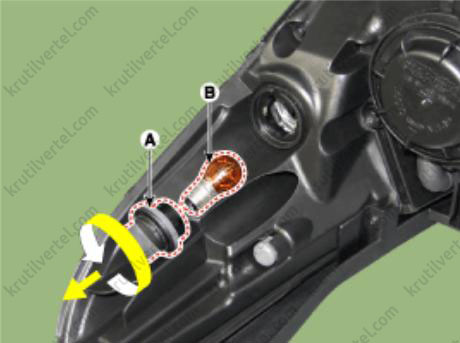

9. Снимите патрон (А) лампы указателя поворота.

10. Снимите лампу указателя поворота (В).

11. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: устанавливайте крышки ламп передней фары только после проверки надежной фиксации лампы в патроне.

12. Если требуется регулировка фар, см. процедуру регулировки.

Замена балласта

1. Переведите выключатель фар в выключенное положение.

2. Снимите лампу в сборе.

3. Отсоедините разъем питания от лампы.

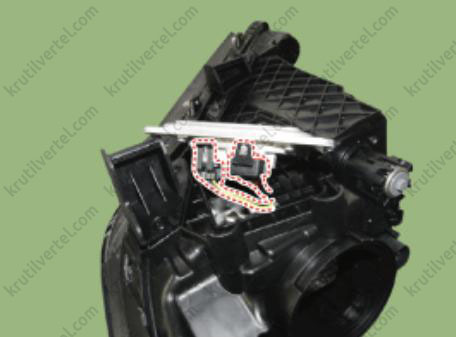

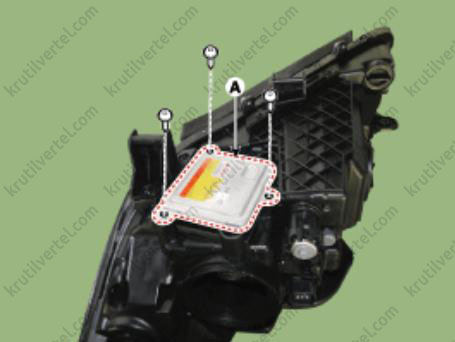

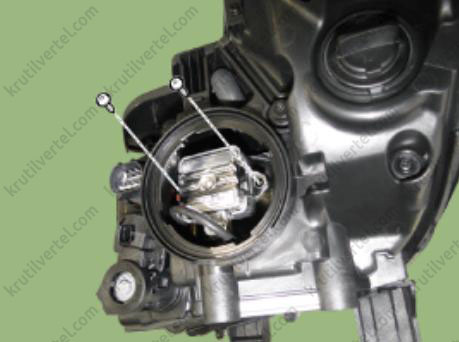

4. Снимите балласт (А), отвернув винты крепления.

Примечание:
Соблюдайте осторожность, чтобы не повредить балласт при отсоединении от него разъема.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Выключите фары, чтобы избежать высокого напряжения.
• HID-лампу нельзя использовать на других автомобилях.
• Дуговой разряд лампы HID генерирует высокое напряжение (макс. 20 000 В) и большой ток (12 - 13А), и отличаются характеристиками от галогенной лампы.
• При проверке HID-фары включите или выключите питание с помощью переключателя между источником питания и лампой из-за высокого напряжения.
• Не включайте переключатель фар, если лампа не установлена, так как это может привести к мгновенному появлению искры.

Противотуманная фара

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите передний бампер.

3. Отсоедините электрический разъем передней противотуманной фары.

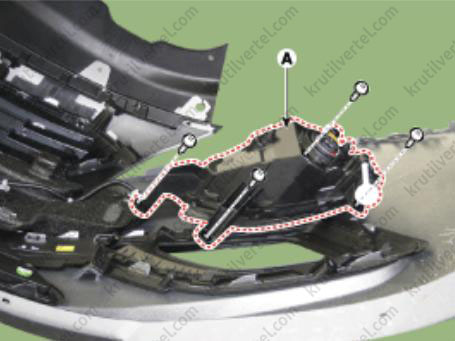

4. Отверните винты крепления и затем снимите переднюю противотуманную фару (А).

Лампы в наружном зеркале заднего вида

Снятие и установка

1. Снимите кожух наружного зеркала заднего вида.

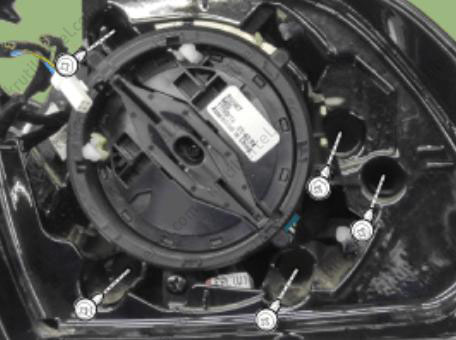

2. Отверните винты крепления передней крышки зеркала и светодиода повторителя указателя поворота.

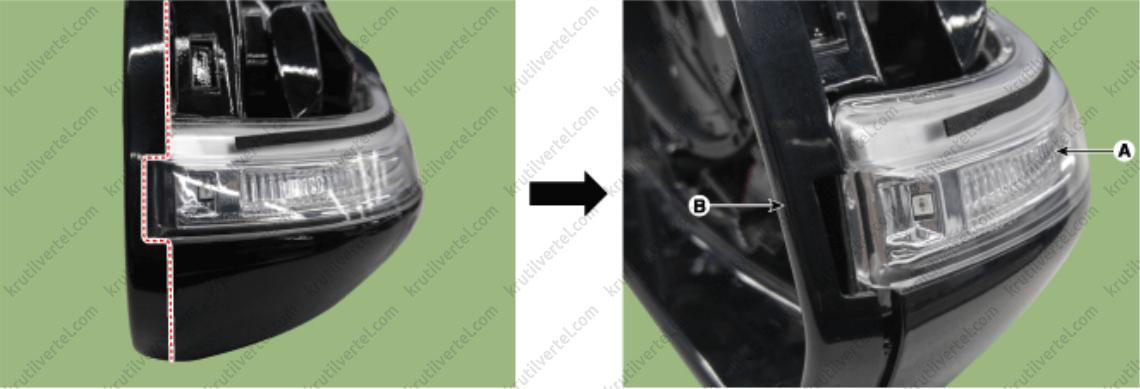

3. Отсоедините переднюю крышку (B) от корпуса зеркала, чтобы снять светодиод повторителя указателя поворота (A).

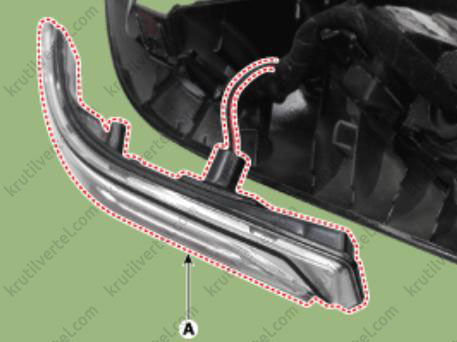

4. Извлеките светодиод повторителя указателя поворота (А) из корпуса зеркала.

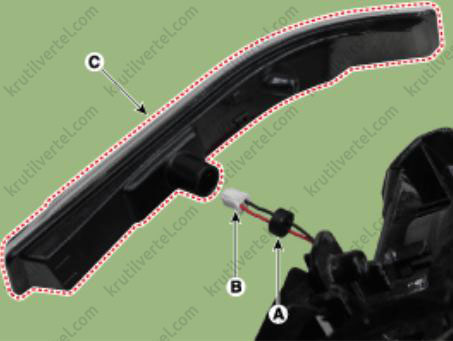

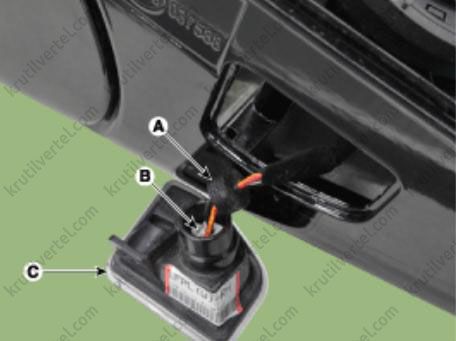

5. Отделите водонепроницаемую прокладку (A) и отсоедините разъем (B), после чего снимите светодиод повторителя указателя поворота (С).

6. Отверните винт крепления (А) и извлеките боковую лампу подсветки выхода из корпуса зеркала.

7. Отделите водонепроницаемую прокладку (A) и отсоедините разъем (B), после чего снимите боковую лампу подсветки выхода (С).

8. Установка производится в порядке, обратном снятию.

Задний комбинированный фонарь

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

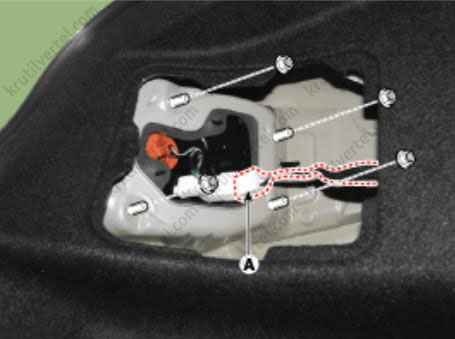

2. Отсоедините электрический разъем (А), отверните четыре гайки крепления и затем снимите наружный задний комбинированный фонарь в сборе.

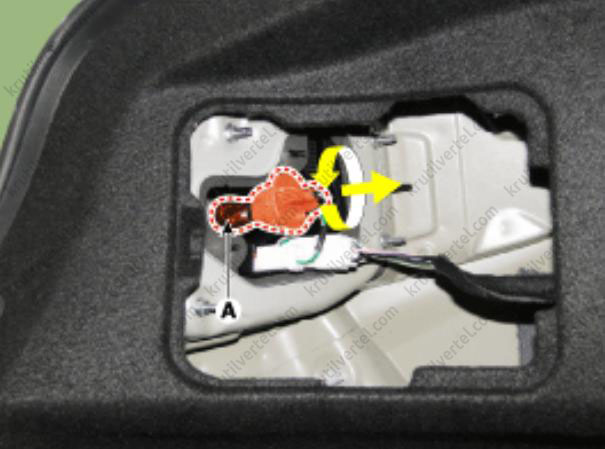

3.Снимите лампу (A), повернув ее против часовой стрелки.

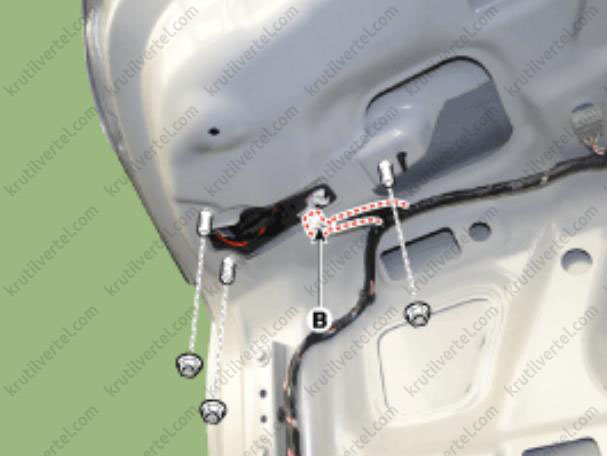

4. Отсоедините электрический разъем (В), отверните три гайки крепления и затем снимите внутренний задний комбинированный фонарь в сборе (А).

5. Если необходимо заменить лампу, снимите ее, предварительно сняв обшивку крышки багажного отделения.

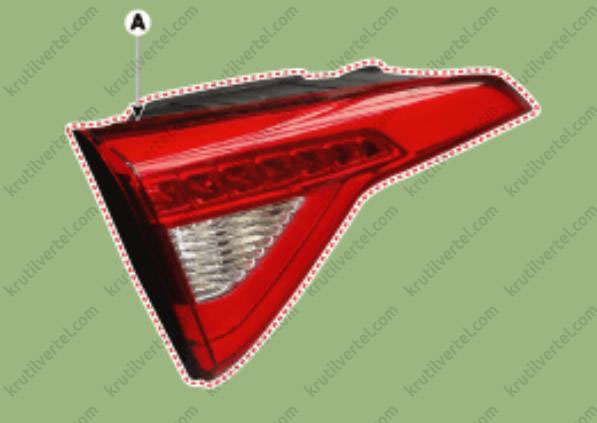

6. Снимите лампу (A), отсоединив внутренний задний комбинированный фонарь.

7. Установка производится в порядке, обратном снятию.

Высокорасположенный повторитель стоп-сигнала

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите обшивку задней багажной полки.

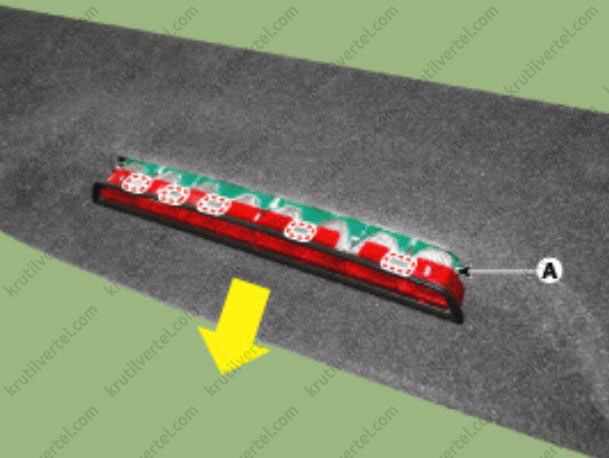

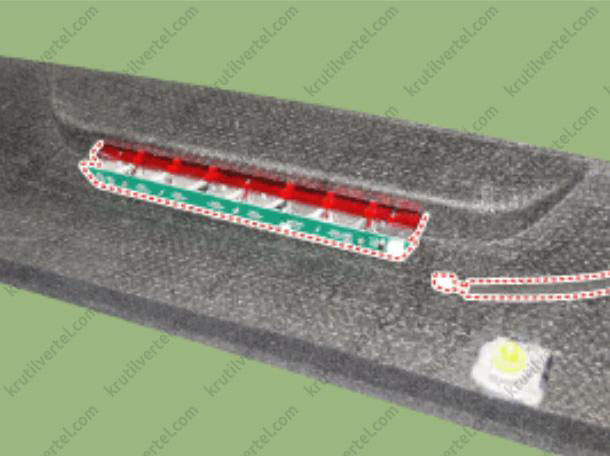

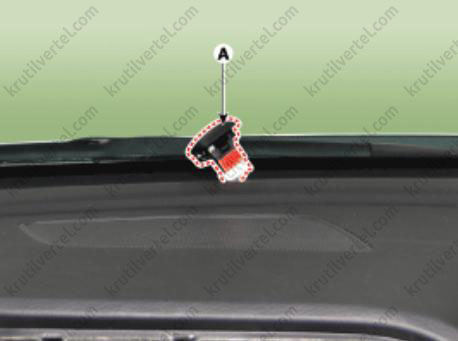

3. Снимите высокорасположенный повторитель стоп-сигнала (А), отсоединив крепежные зажимы.

4. Установка производится в порядке, обратном снятию.

Фонарь подсветки номерного знака

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите обшивку крышки багажного отделения.

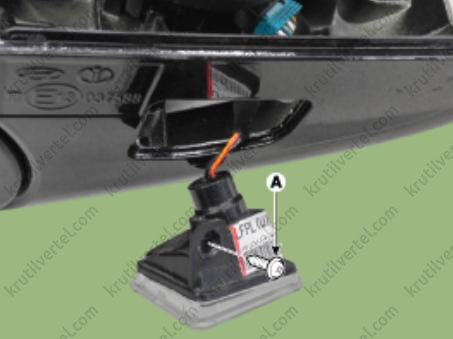

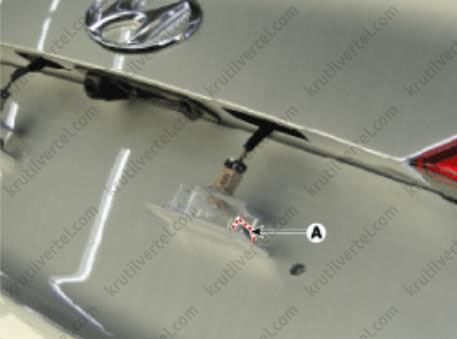

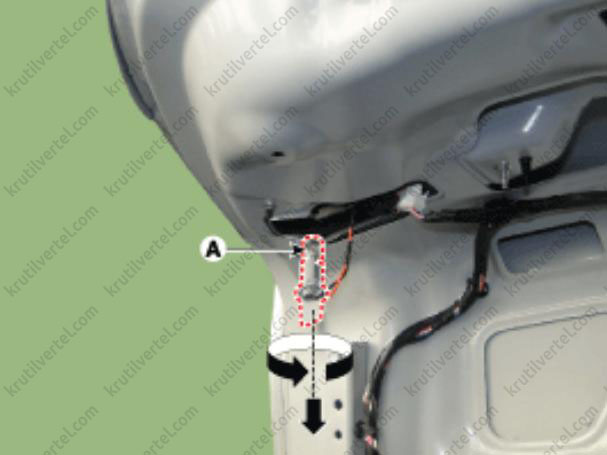

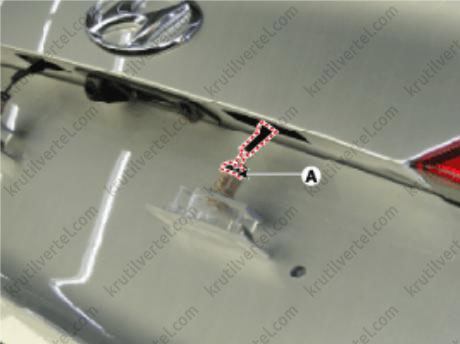

3. Извлеките фонарь подсветки номерного знака, отсоединив крепежный зажим (А).

4. Отсоедините электрический разъем (А) и окончательно снимите фонарь подсветки номерного знака.

5. Установка производится в порядке, обратном снятию.

Плафоны освещения салона

Примечание:
- Используйте перчатки для предотвращения травм рук.
- Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.

Снятие и установка плафона освещения салона

Без панорамного люка в крыше

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

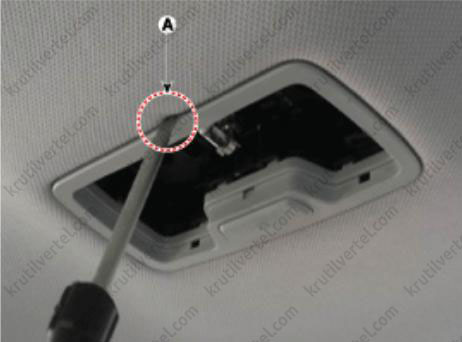

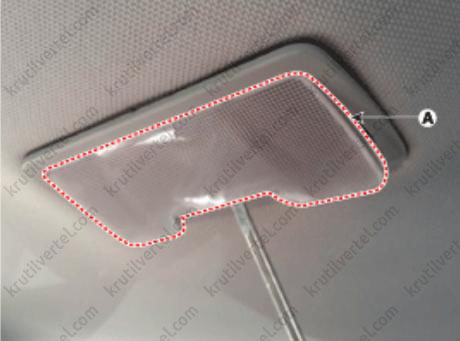

2. С помощью отвертки с плоским шлицем или специального съемника снимите рассеиватель плафона освещения салона (А).

3. Если необходимо заменить лампу (А), извлеките ее, предварительно отсоединив рассеиватель от плафона освещения салона.

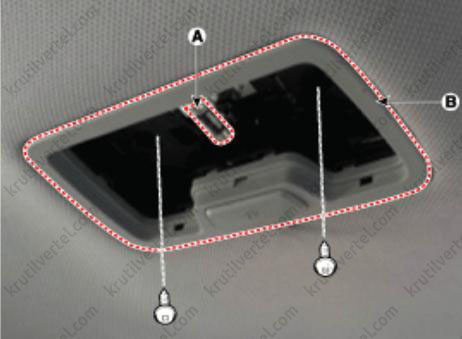

4. Отверните винты крепления и извлеките плафон освещения салона (В) из потолочной обшивки.

Примечание:
- При снятии плафона освещения салона будьте осторожны с направлением, в котором вставляется инструмент.
- Будьте осторожны, вставляя инструмент в противоположном направлении, так как плафон освещения салона может быть поврежден.

5. Отсоедините электрический разъем и окончательно снимите плафон освещения салона.

6. Установка производится в порядке, обратном снятию.

С панорамным люком в крыше

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Извлеките плафон освещения салона (B) из потолочной обшивки, расцепив фиксирующие защелки (A).

3. Установка производится в порядке, обратном снятию.

Снятие и установка плафона освещения косметического зеркала

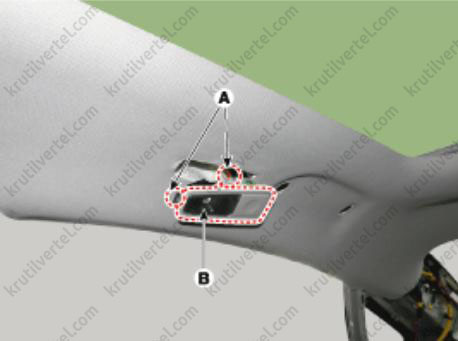

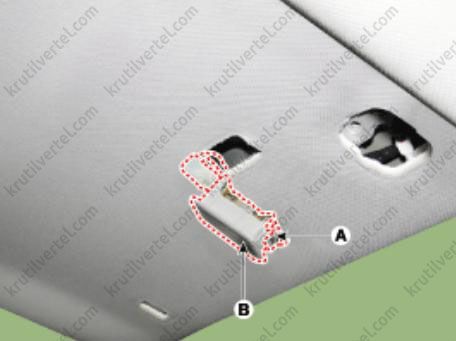

1. Извлеките плафон освещения косметического зеркала (B) из потолочной обшивки, расцепив фиксирующую защелку (A).

2. Установка производится в порядке, обратном снятию.

Плафон (лампа) потолочной консоли

Проверка технического состояния

1. Снимите плафон потолочной консоли.

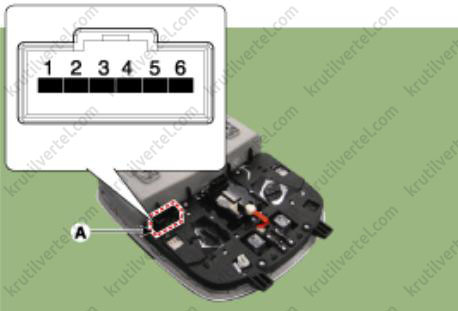

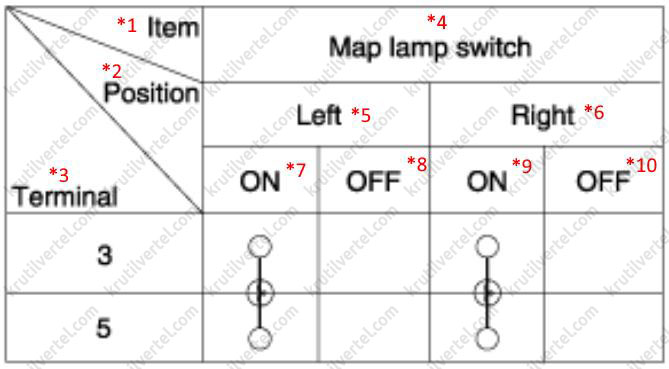

2. Проверьте наличие электропроводности между клеммами в каждом положении переключателя, как показано ниже. При необходимости замените переключатель.

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

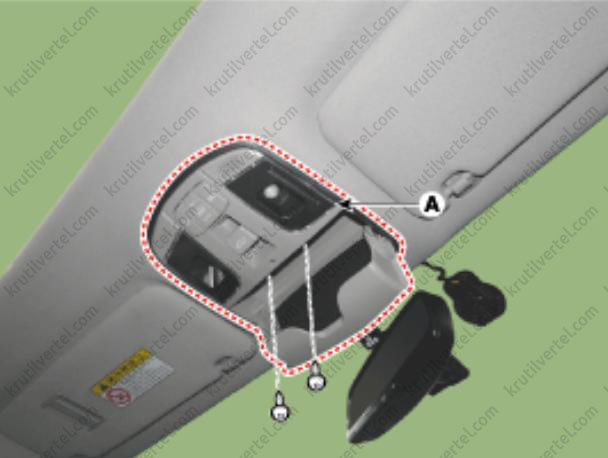

2. Отверните два винта крепления и затем снимите потолочную консоль (А).

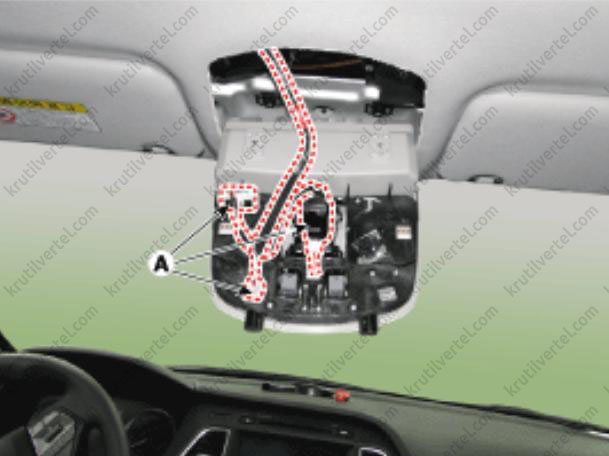

3. Отсоедините электрические разъемы (А) и окончательно снимите потолочную консоль.

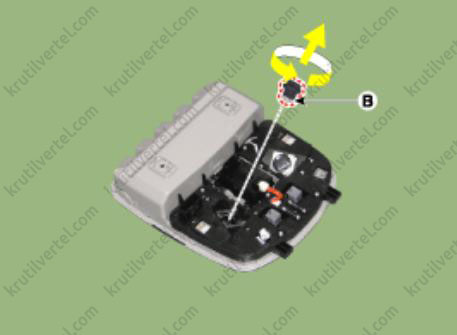

4. Снимите лампу потолочной консоли (B), повернув патрон.

5. Установка производится в порядке, обратном снятию.

Лампа подсветки салона в обивке двери

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите обивку передней двери.

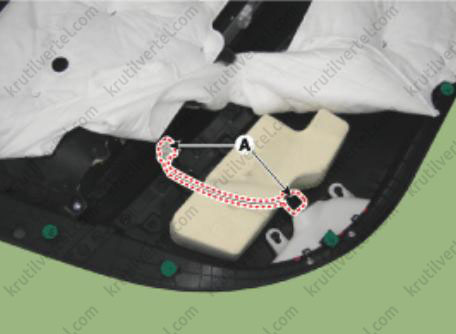

3. Отсоедините электрический разъем и снимите лампу подсветки (А).

4. Установка производится в порядке, обратном снятию.

Выключатель ламп аварийной сигнализации

Проверка технического состояния

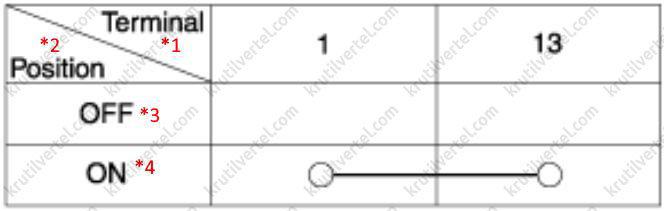

Проверьте наличие электропроводности между клеммами выключателя. При необходимости замените выключатель.

Снятие и установка

1. Снимите панель управления системы AVN (А) (см. соответствующий раздел выше).

2. Установка производится в порядке, обратном снятию.

Реостат

Проверка технического состояния

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

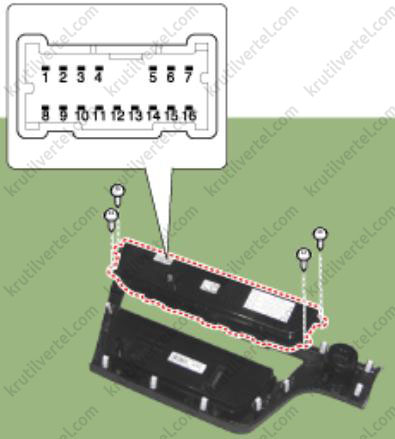

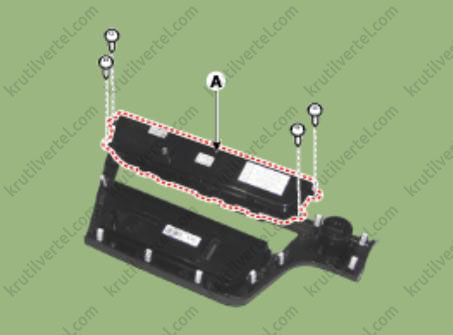

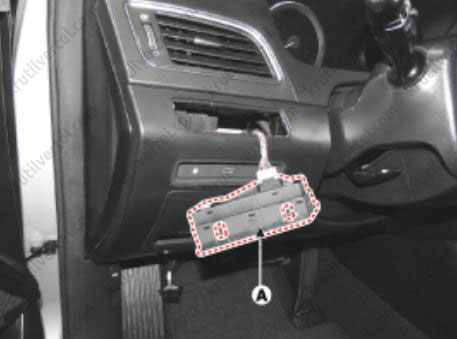

3. Извлеките блок переключателей (А) из нижней крышки, расцепив фиксирующие защелки.

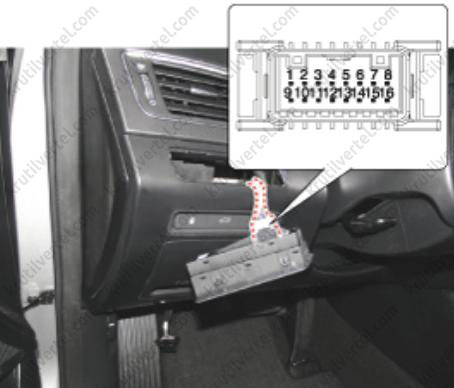

4. Отсоедините электрический разъем (А).

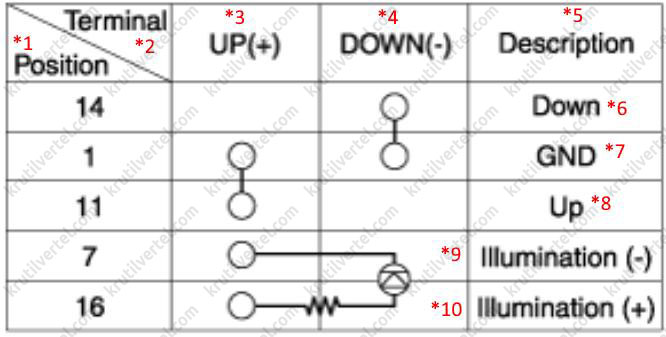

5. Проверьте проводимость переключателя реостата. Если интенсивность света ламп плавно, без мерцания, изменяется при повороте реостата, можно считать, что реостат исправен.

Автоматический корректор наклона фар

Описание

В зависимости от условий окружающей среды и нагрузки на автомобиль изменяется направление лучей передних фар, чтобы сохранить диапазон видимости и избежать ослепления других водителей. Блок управления, интегрированный в датчик на заднем центральном рычаге, управляет приводом коррекции наклона передних фар. Если регистрируются изменения статики автомобиля, подается сигнал для изменения наклона фар. Луч света от передних фар регулируется автоматически при наклоне шасси.

Проверка технического состояния

1. Включите зажигание.

2. Включите передние фары.

3. Проверьте работу. Направление луча передних фар должно изменяться плавно, когда вращается выключатель корректора наклона.

4. Если устройство не работает надлежащим образом, проверьте разъем и клеммы, чтобы убедиться в наличии контакта. Если клеммы согнуты, выправите их и повторно проверьте систему. Если клеммы в порядке, перейдите к шагу 5.

5. Замените узел передних фар на заведомо исправный и проверьте правильность работы.

Снятие и установка блока управления

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Отсоедините электрический разъем (А) блока управления.

3. Отсоедините соединительную тягу (А) от блока управления.

4. Отверните гайки крепления и снимите блок управления.

5. Установка производится в порядке, обратном снятию.

Снятие и установка датчика уровня подвески

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Поднимите автомобиль.

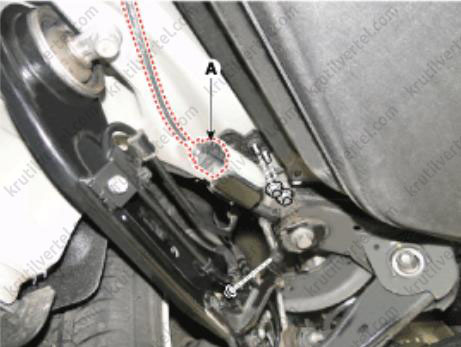

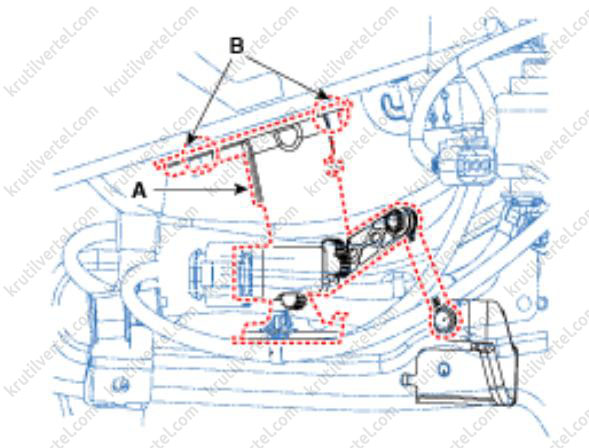

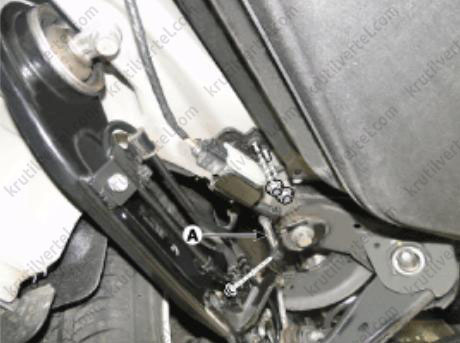

3. Отсоедините электрический разъем, отверните болты крепления (В) и затем снимите датчик уровня подвески (А).

4. Установка производится в порядке, обратном снятию.

Система управления автоматическим освещением

Технические характеристики системы

Описание

Данная система использует датчик освещенности для автоматического включения габаритных огней и передних фар при изменении условий освещенности окружающей среды. Система включается, когда автомобиль въезжает в тоннель или когда меняются условия освещенности окружающей среды вследствие дождя, снега или тумана.

Меры предосторожности при использовании этой системы:

1. Не подсоединяйте дополнительные компоненты поверх компонентов этой системы.

2. Обязательно переключайтесь на ручной режим управления освещением в условиях плохой видимости, таких как туман, сильный дождь или облачная погода.

3. Интенсивность освещенности в окружающей среде не всегда постоянное, и время включения/выключения ламп может сильно зависеть от климата, сезона и окружающей среды.

4. Используйте данную систему только во время восхода и захода солнца и вручную регулируйте включение/выключение ламп в обычных условиях.

5. Ошибки системы могут возникнуть, если применяется светоблокирующия покрытия, которые могут изменить попадания количества света на датчик системы.

Проверка технического состояния датчика уровня освещенности

Когда включено IGN1 и на многофункциональном выключателе включено автоматическое управление осветительными приборами, реле задних фонарей и реле передних фар ближнего света работают в зависимости от входного сигнала от датчика автоматического включения осветительных приборов.

Если ключ зажигания находится в положении IGN1, BCM контролирует данную подачу питания и генерирует сигнал сбоя, если напряжение питания выходит за допустимые пределы. Пока существует данный сигнал сбоя, передние фары должны включаться без принятия во внимание информации об уровне солнечного света от датчика.

Таким образом предотвращается отключение передних фар, если сбой возникает ночью.

Снятие и установка датчика уровня освещенности

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Извлеките датчик уровня освещенности (A) с верхней стороны передней панели при помощи отвертки с плоским шлицом.

Примечание:
- Используйте перчатки для предотвращения травм рук.
- Во время снятия оберните отвертку с плоским шлицом защитной лентой, чтобы предотвратить повреждения компонентов.

3. Отсоедините электрический разъем и окончательно снимите датчик.

4. Установка производится в порядке, обратном снятию.
