Топливный бак и его компоненты Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

3. Топливный бак и его компоненты

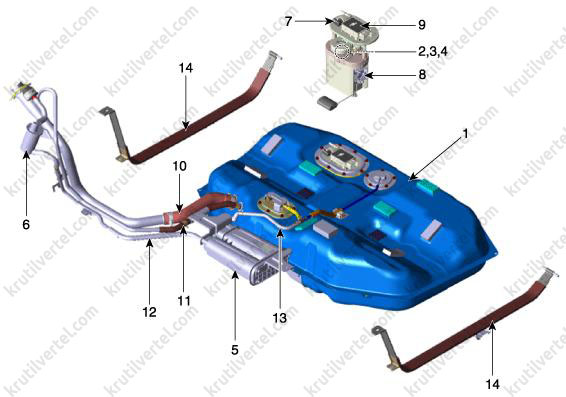

Составные элементы

1. Топливный бак.
2. Топливный насос.
3. Топливный фильтр.
4. Регулятор давления топлива.
5. Абсорбер (канистра).
6. Воздушный фильтр топливного бака.
7. Датчик давления топлива (FPS) (при наличии).
8. Датчик уровня топлива (FLS).
9. Модуль управления топливным насосом (FPCM) (при наличии).
10. Топливный заливной шланг.
11. Выравнивающий шланг.
12. Вентиляционный шланг.
13. Паровая трубка.
14. Ленточный хомут крепления топливного бака.

Топливный бак

Снятие и установка

1. Сбросьте остаточное давление в топливопроводе.

2. Снимите подушку заднего сиденья.

3. Отверните винты крепления и снимите сервисную крышку (A) топливного насоса.

Двигатели 1,6 л; 2,0 л T-GDI и 2,4 л:

4. Отсоедините быстросъемный разъем (А) подающего топливопровода, разъем (В) датчика давления топлива и разъем (С) модуля управления топливным насосом.

Двигатели 2,0 л MPi:

5. Отсоедините разъем (A) топливного насоса и быстросъемный разъем (В) подающего топливопровода.

Продолжение описания общих работ:

6. Поднимите автомобиль.

7. Снимите узел центрального глушителя.

8. Подоприте топливный бак с помощью гаражного домкрата или гидравлической стойки.

9. Отсоедините топливный заливной шланг (A) и выравнивающий шланг (В).

10. Отсоедините топливный заливной шланг и быстроразъемное соединение (А) паровой трубки.

11. Отверните гайки крепления ленточных хомутов (А) топливного бака.

Примечание:

Момент затяжки при установке: 39,2 - 54,0 Н·м.

12. Снимите топливный бак, предварительно сняв ленточные хомуты (A), как показано ниже.

13. Установка производится в порядке, обратном снятию.

Топливный насос в сборе (топливный насос низкого давления (ТННД))

Проверка технического состояния

Двигатели 1,6 л; 2,0 л T-GDI и 2,4 л

Датчик уровня топлива:

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите блок топливного насоса.

3. С помощью омметра измерьте сопротивление между клеммами № 1 и № 6 разъема (A) датчика в каждом положении.

4. Также убедитесь, что при перемещении поплавка от точки «E» до точки «F» сопротивление изменяется плавно.

Двигатели 2,0 л MPi

Электродвигатель топливного насоса:

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите блок топливного насоса.

3. Проверьте работу электродвигателя, соединив клеммы разъема (A) топливного насоса с цепью питания (№ 2) и «массой» (№ 4).

*АКБ*

Датчик уровня топлива:

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите блок топливного насоса.

3. С помощью омметра измерьте сопротивление между клеммами № 1 и № 3 разъема (A) датчика в каждом положении (см. таблицу выше).

4. Также убедитесь, что при перемещении поплавка от точки "E" до точки "F" сопротивление изменяется плавно.

Снятие и установка

1. Сбросьте остаточное давление в топливопроводе.

2. Снимите подушку заднего сиденья.

3. Отверните винты крепления и снимите сервисную крышку (A) топливного насоса.

Двигатели 1,6 л; 2,0 л T-GDI и 2,4 л:

4. Отсоедините разъем (А) модуля управления топливным насосом, быстросъемный разъем (В) подающего топливопровода и разъем (С) датчика давления топлива.

5. Отверните болты крепления и снимите крышку (D), затем извлеките топливный насос из бака.

Примечание:

Момент затяжки при установке: 2,0 - 2,9 Н·м.

Двигатели 2,0 л MPi:

6. Отсоедините разъем (A) топливного насоса и быстросъемный разъем (В) подающего топливопровода.

7. Отверните болты крепления и снимите крышку (С), затем извлеките топливный насос из бака.

Примечание:

Момент затяжки при установке: 2,0 - 2,9 Н·м.

Продолжение описания общих работ:

Примечание:

На некоторых вариантах исполнения автомобиля вместо крышки топливного насоса можете устанавливаться пластина (А). Для ее снятия и установки воспользуйтесь специальным инструментом (В) (№ 09310-B9100).

8. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: соблюдайте направление топливного насоса во время установки.

Топливный фильтр / электродвигатель топливного насоса

Снятие и установка

Вариант исполнения 1

1. Снимите топливный насос.

2. Отсоедините разъем (A) электродвигателя топливного насоса и разъем (B) датчика топлива.

3. Нажмите на крепежный крюк (А) отверткой, затем извлеките датчик топлива в направлении стрелки.

4. Снимите стакан (B), отпустив фиксаторы (A).

5. Отсоедините крепежные крюки (А) и снимите свободный фильтр (В).

Топливный фильтр:

6. Отсоедините крепежные крюки (А) и снимите топливный фильтр (В).

7. Снимите электродвигатель (С) топливного насоса с топливного фильтра (В).

8. Замените топливный фильтр на новый.

*Топливный фильтр*

Электродвигатель топливного насоса:

9. Снимите электродвигатель (А) топливного насоса с топливного фильтра (В).

*Электродвигатель топливного насоса*

Продолжение описания общих работ:

10. Установка производится в порядке, обратном снятию.

Вариант исполнения 2

1. Снимите топливный насос.

Топливный фильтр:

2. Снимите фиксирующий зажим (A), а затем отсоедините топливную трубку (B).

3. Снимите фиксирующий зажим регулятора давления топлива (A).

4. Снимите регулятор давления топлива (B) с топливного фильтра.

5. Расцепите фиксирующие крюки (A) и затем снимите топливный фильтр (B).

Электродвигатель топливного насоса:

6. Отсоедините разъем (A) электродвигателя топливного насоса и разъем (B) датчика топлива.

7. Снимите стакан (B), отпустив фиксаторы (A).

8. Снимите фиксирующий зажим (A), а затем отсоедините топливную трубку (B).

9. Отсоедините провод «массы» (A).

10. Снимите основание в сборе (B), сняв фиксирующий зажим амортизационной трубы (C).

11. Снимите фильтр предварительной очистки (B), расцепив фиксирующие крюки (A).

12. Снимите электродвигатель топливного насоса (A) в направлении стрелки.

Продолжение описания общих работ:

13. Установка производится в порядке, обратном снятию.

Датчик уровня топлива

Проверка технического состояния

См раздел выше «Топливный насос в сборе (топливный насос низкого давления (ТННД))».

Снятие и установка

Вариант исполнения 1

1. Снимите топливный насос.

2. Отсоедините разъем (A) электродвигателя топливного насоса и разъем (B) датчика топлива.

3. Нажмите на крепежный крюк (А) отверткой, затем извлеките датчик топлива в направлении стрелки.

4. Установка производится в порядке, обратном снятию.

Вариант исполнения 2

1. Снимите топливный насос.

2. Отсоедините разъем (А) датчика топлива.

3. Нажмите на крепежный крюк (А) отверткой, затем извлеките датчик топлива в направлении стрелки.

4. Установка производится в порядке, обратном снятию.

Регулятор давления топлива

Снятие и установка

Вариант исполнения 1

1. Снимите топливный насос.

2. Отсоедините разъем (A) электродвигателя топливного насоса и разъем (B) датчика топлива.

3. Нажмите на крепежный крюк (А) отверткой, затем извлеките датчик топлива в направлении стрелки.

4. Снимите стакан (B), отпустив фиксаторы (A).

5. Отсоедините крепежные крюки (А) и снимите свободный фильтр (В).

6. Снимите регулятор давления топлива.

7. Установка производится в порядке, обратном снятию.

Вариант исполнения 2

1. Снимите топливный насос.

2. Снимите фиксирующий зажим регулятора давления топлива (A).

3. Снимите регулятор давления топлива (B) с топливного фильтра.

4. Установка производится в порядке, обратном снятию.

Датчик давления топлива (FPS) (при наличии)

Технические характеристики

Проверка технического состояния

1. Подключите сканер GDS к разъему канала передачи данных, расположенному под передней панелью.

2. Проверьте выходное напряжение датчика давления топлива (см выше «Технические характеристики»).

Снятие и установка

1. Сбросьте остаточное давление в топливопроводе.

2. Снимите подушку заднего сиденья.

3. Отверните винты крепления и снимите сервисную крышку (A) топливного насоса.

4. Отсоедините разъем (А) датчика давления топлива.

5. Снимите фиксирующий штифт датчика давления топлива (B).

6. Снимите датчик давления топлива с топливного насоса.

7. Установка производится в порядке, обратном снятию.

Модуль управления топливным насосом (FPCM) (при наличии)

Снятие и установка

1. Сбросьте остаточное давление в топливопроводе.

2. Снимите подушку заднего сиденья.

3. Отверните винты крепления и снимите сервисную крышку (A) топливного насоса.

4. Отсоедините разъем (А) модуля управления топливным насосом.

5. Отверните винты крепления и снимите модуль управления топливным насосом (В).

6. Установка производится в порядке, обратном снятию.

Проверка технического состояния

1. Подключите сканер GDS к разъему канала передачи данных, расположенному под передней панелью.

2. Проверьте все коды неисправностей и, если они есть, выполните ремонт в соответствии с руководством по кодам неисправностей.

3. Проверьте напряжение питания, подаваемое на датчик давления топлива (FPS). Характеристика: 5 В.

4. Проверьте напряжение, подаваемое на датчик давления топлива (FPS) на холостом ходу. Характеристика: 1,9 – 3,2 В.

5. Проверьте давление топлива в топливопроводе низкого давления (см. раздел «Проверка давления топлива» в начале главы).

Заливная горловина в сборе

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Откройте крышку люка топливозаливной горловины и отверните ее винты крепления (А).

Примечание:

Момент затяжки при установке: 3,9 – 5,9 Н·м.

3. Поднимите автомобиль.

4. Снимите левое заднее колесо и подкрылок колесной арки.

5. Снимите задний подрамник.

6. Отсоедините топливный заливной шланг (А), выравнивающий шланг (В) и вентиляционный шланг (С).

7. Отверните болт крепления (A) и снимите узел топливозаливной горловины.

Примечание:

Момент затяжки при установке: 7,8 – 11,8 Н·м.

8. Установка производится в порядке, обратном снятию.
