Аудиосистема / система навигации (AVN) Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

1. Аудиосистема / система навигации (AVN)

Технические характеристики аудиосистемы

Головное устройство

Снятие и установка головного устройства аудиосистемы (вариант комплектации 1)

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите центральную крышку передней панели.

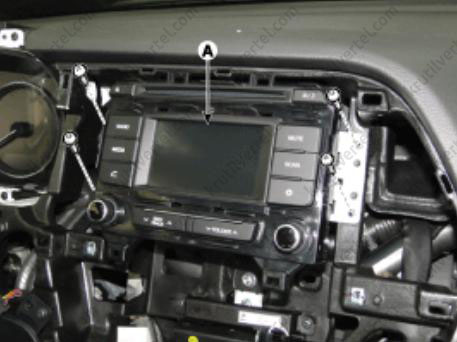

3. Отверните винты крепления и извлеките головное устройство аудиосистемы (А) из передней панели.

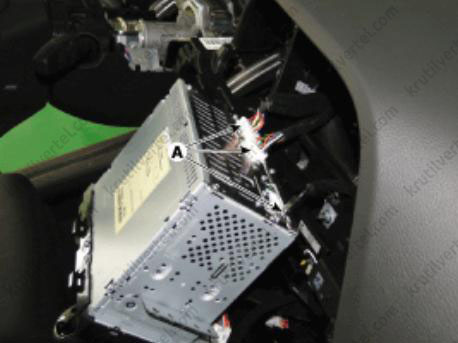

4. Отсоедините все электрические разъемы и антенный кабель (А) от головного устройства и окончательно снимите головное устройство аудиосистемы.

Примечание:
Если компакт-диск не вытаскивается, не пытайтесь сделать это силой.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Проверьте правильность работы аудиосистемы.

Снятие и установка головного устройства AVN (вариант комплектации 2)

Примечание:
- Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.
- Перед снятием головного устройства AVN извлеките из него все диски во избежание повреждения механизма загрузки компакт-дисков.
- Для снятия частей внутренней обшивки используйте специальный съемник для пластмассовых панелей, чтобы не повредить поверхность.
- Соблюдайте осторожность при хранении, а также снятии/установке передней панели, так как смазка и масло могут оставлять пятна на обшивке.

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите центральную крышку передней панели.

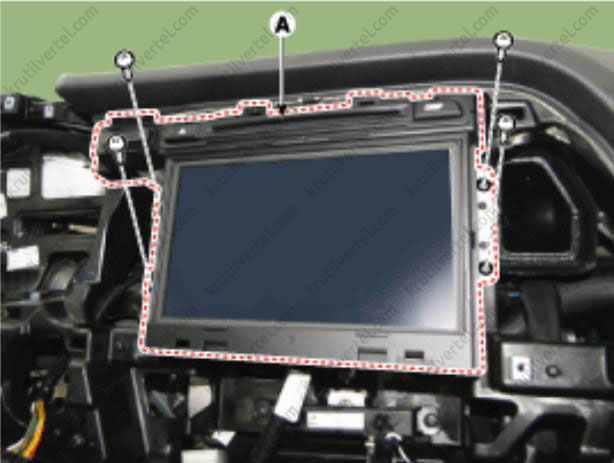

3. Отверните винты крепления и извлеките головное устройство AVN (А) из передней панели.

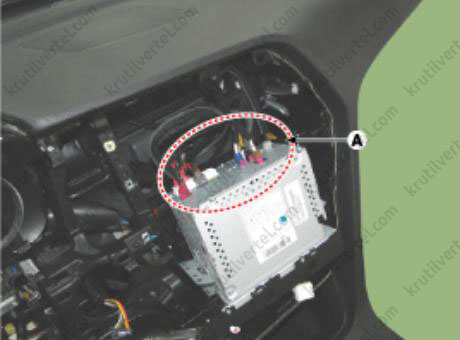

4. Отсоедините все электрические разъемы и антенный кабель (А) и окончательно снимите головное устройство AVN.

Примечание:
Если компакт-диск не вытаскивается, не пытайтесь сделать это силой.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Проверьте правильность работы системы AVN.

Динамики

Проверка технического состояния

Поиск и устранение неисправностей динамика:

1. Основная проверка динамика:

Убедитесь, что болты крепления динамика вывернуты, а разъем надежно подсоединен. Проверьте звучание динамика в снятом виде, чтобы устранить вибрации от обшивки кузова и окружающих частей.

2. Поиск и устранение неисправностей корпуса:

№	Состояние системы	Проверка/способ устранения
1	Дрожащий звук	1) Перед заменой динамика убедитесь, что крепежные винты затянуты надлежащим образом. 2) После установки динамика, убедитесь в отсутствии дрожащего звука. 3) Если дрожащий звук не исчез, замените динамик на новый.
2	Шум	1) Проверьте, подсоединен ли разъем надлежащим образом. Если нет, подсоедините разъем надлежащим образом. 2) Если слышны радиопомехи, проверьте исчезает ли шум при проигрывании компакт-диска. 3) Если шум слышен в режиме радио и в режиме воспроизведения компакт-диска, замените динамик на новый. Примечание: Если помехи возникают только в режиме радио, их причина – слабый радиосигнал. В этом случае динамик не нуждается в ремонте или замене.
3	Слабое звучание	Проверка подключения проводки между аккумуляторной батареей и динамиком: 1) Перед заменой динамика проверьте проводку и соединения в цепи динамика. 2) Проверьте подачу питания к динамику и сопротивление, после этого проверьте качество звука. 3) Если динамик работает слабо, замените его на новый.

Внимание:
При работе с динамиком:
– Падение или неосторожное обращение могут вызвать повреждение динамика.
– Старайтесь избегать попадания воды или масла на динамик.

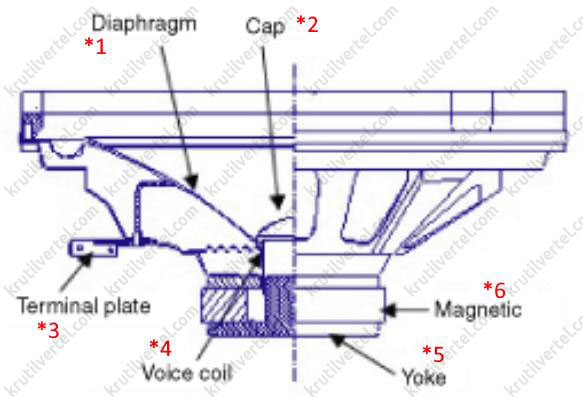

– Соблюдайте осторожность при работе с динамиком, так как диафрагма выполнена из бумаги, которую можно легко повредить с помощью удара или внешнего усилия.
– При изменении аудиосистемы по просьбе клиента можно нанести электрическое повреждение динамику.
– В этом случае гарантия производителя не распространяется на динамики.

Снятие

Динамик передней / задней двери

1. Снимите обивку передней / задней двери.

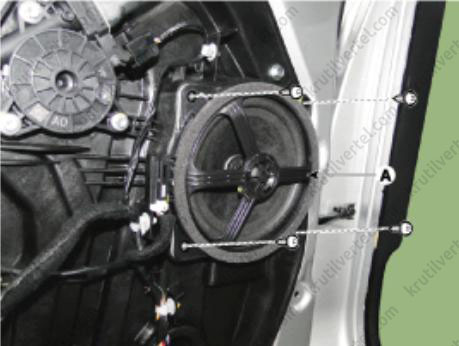

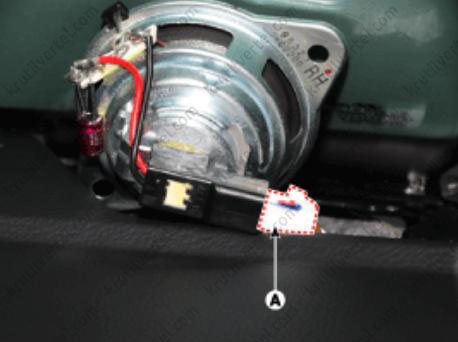

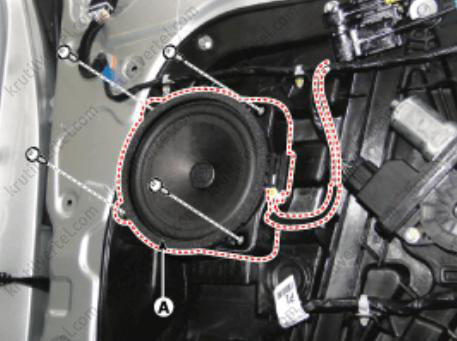

2. Отсоедините эклектический разъем (А), отверните винты крепления и затем снимите динамик двери (А).

Передняя дверь

Задняя дверь

Центральный динамик передней панели

Примечание:
Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.

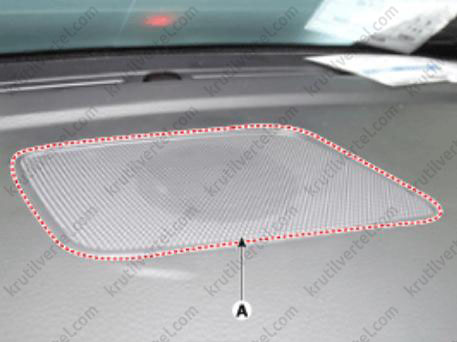

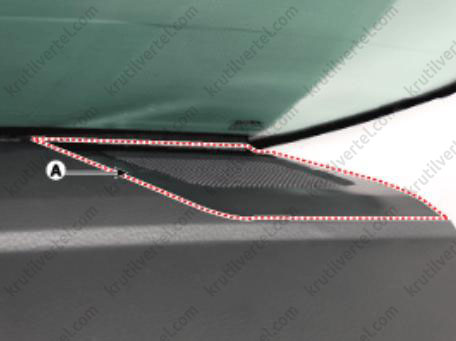

1. С помощью отвертки с плоским шлицем или специального съемника снимите решетку (А) центрального динамика.

2. Отверните винты крепления, отсоедините эклектический разъем и затем снимите центральный динамик (А).

Боковой динамик передней панели

Примечание:
Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. С помощью отвертки с плоским шлицем или специального съемника снимите решетку (А) бокового динамика.

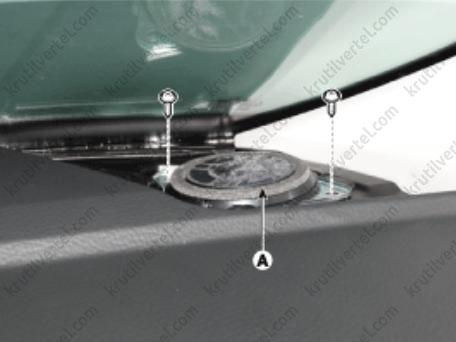

3. Отверните винты крепления, отсоедините эклектический разъем и затем снимите боковой динамик (А).

Низкочастотный динамик

1. Снимите заднее сиденье.

2. Снимите обшивку задней багажной полки.

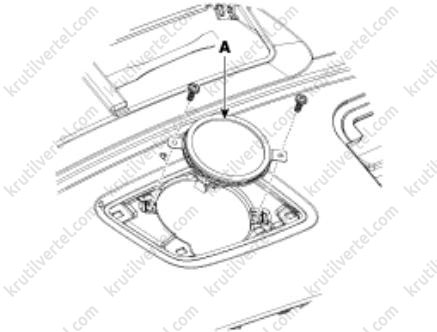

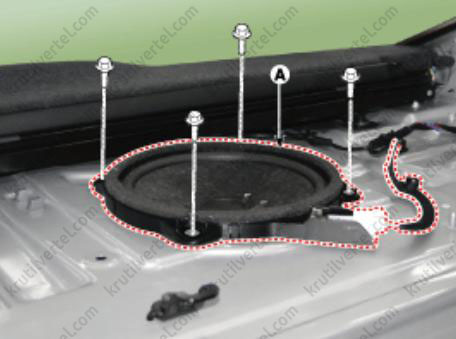

3. Отверните болты крепления, отсоедините эклектический разъем и затем снимите низкочастотный динамик (А).

Установка

Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: проверьте правильность подключения электрических разъемов.

Внешний усилитель (АМР) (при наличии)

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите боковую обшивку багажного отделения с правой стороны.

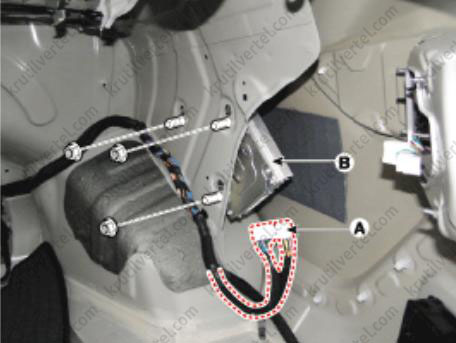

3. Отверните гайки крепления, отсоедините эклектические разъемы (А) и затем снимите внешний усилитель (В).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Проверьте правильность работы системы AVN.

Панель управления системы AVN (при наличии)

Снятие и установка

Примечание:
- Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.
- Перед снятием головного устройства AVN извлеките из него все диски во избежание повреждения механизма загрузки компакт-дисков.
- Для снятия частей внутренней обшивки используйте специальный съемник для пластмассовых панелей, чтобы не повредить поверхность.
- Соблюдайте осторожность при хранении, а также снятии/установке передней панели, так как смазка и масло могут оставлять пятна на обшивке.

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

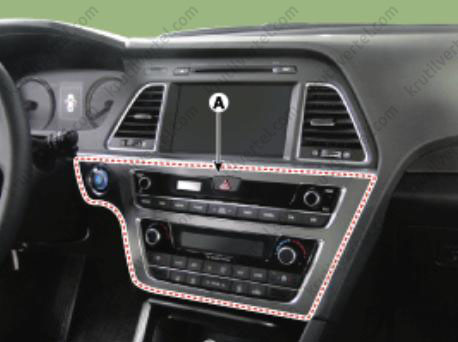

2. С помощью отвертки с плоским шлицем или специального съемника снимите центральную нижнюю крышку (А).

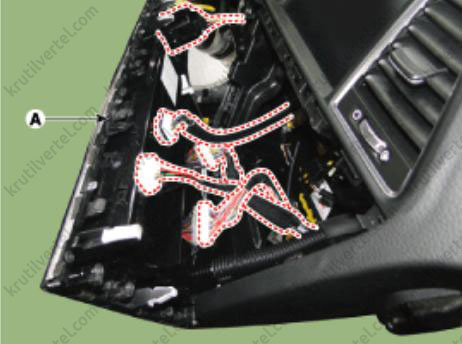

3. Отсоедините электрические разъемы панели управления системы AVN (А).

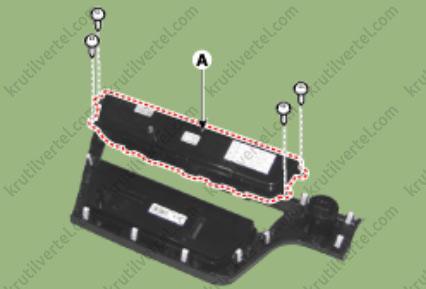

4. Отверните винты крепления и снимите панель управления системы AVN (А) с центральной крышки передней панели.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Переключатели дистанционного управления

Проверка технического состояния

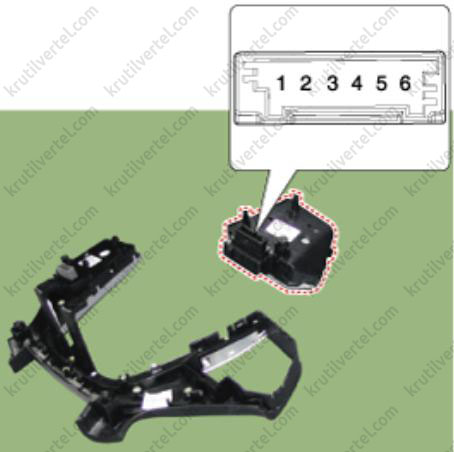

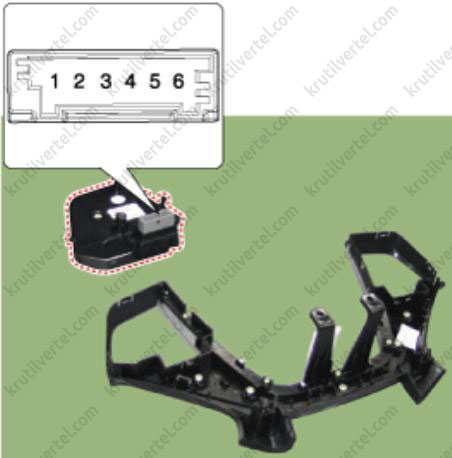

Измерьте сопротивление между клеммами для каждого положения переключателей:

1. Переключатели с левой стороны:

2. Переключатели с правой стороны:

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Отверните винты крепления крышки рулевого колеса.

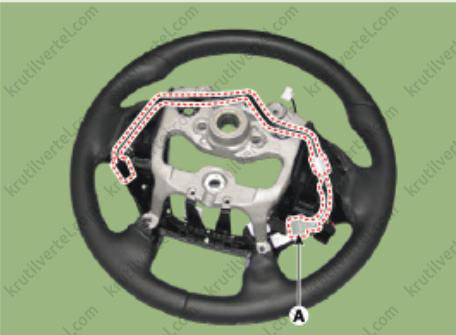

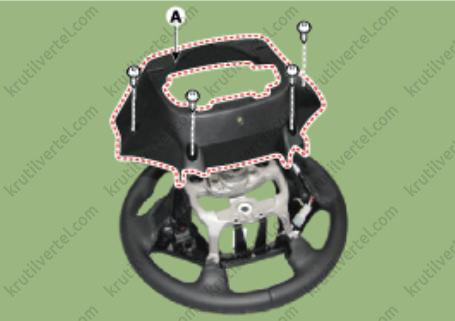

4. Снимите заднюю крышку (А) рулевого колеса.

5. Отсоедините электрический разъем (A) переключателя дистанционного управления.

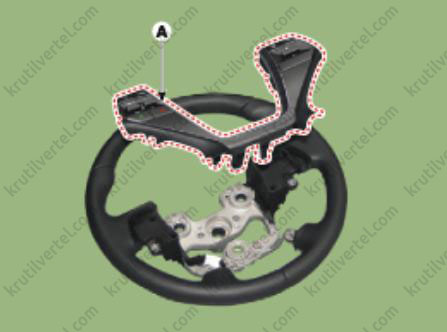

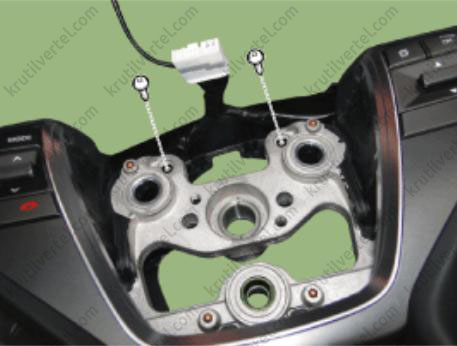

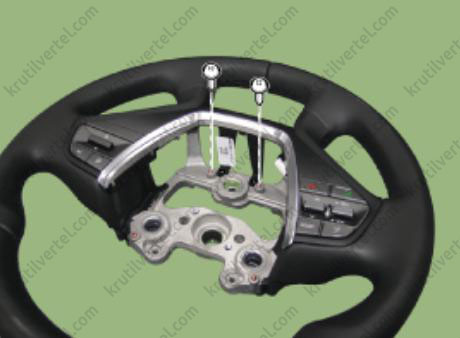

6. Отверните винты крепления и затем снимите переключатели дистанционного управления (А).

7. Установка производится в порядке, обратном снятию.

Мультимедийный разъем

Снятие и установка

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите напольную консоль.

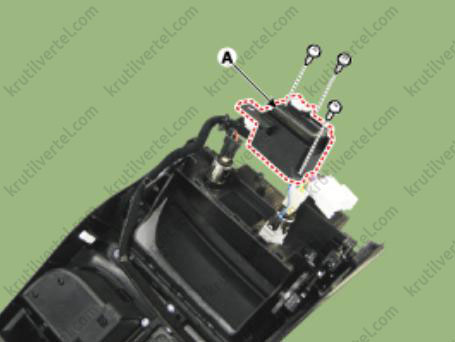

3. Отсоедините электрический разъем, отверните винты крепления и затем снимите мультимедийный разъем (А).

4. Установка производится в порядке, обратном снятию.

Антенна

Проверка технического состояния кабеля антенны

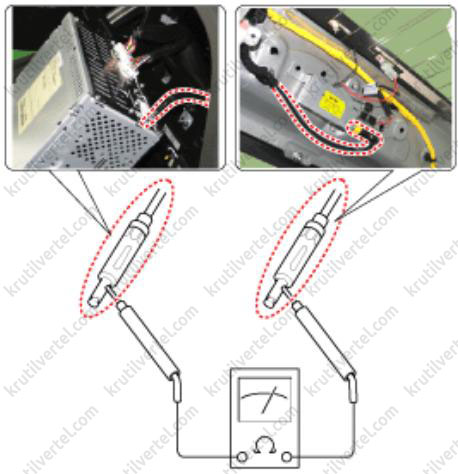

1. Проверьте электрическую непрерывность цепи между выводами центрального кабеля антенны.

2. Проверьте электрическую непрерывность цепи между выводами внешнего кабеля антенны. Цепи должны быть непрерывны.

3. При отсутствии электропроводности цепи замените кабель антенны.

4. Проверьте электрическую непрерывность цепи между выводом внешнего кабеля антенны и выводом центрального кабеля антенны. Электропроводность должна отсутствовать.

5. Если электропроводность существует, замените кабель антенны.

Снятие и установка антенны

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите узел потолочной обшивки.

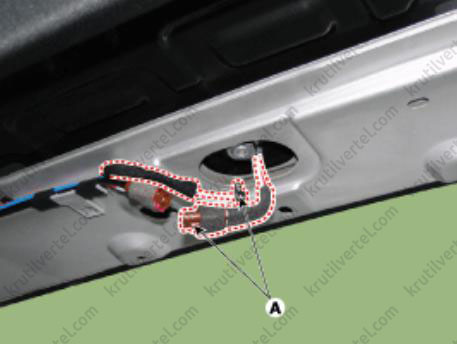

3. Отсоедините кабель и разъем (A) антенны крыши.

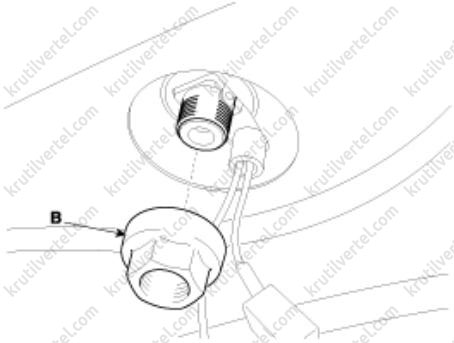

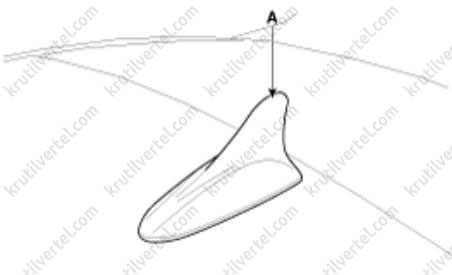

4. Отверните гайку крепления (В) и снимите антенну (А) c крыши.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Проверьте правильность работы аудиосистемы.

Микрофон (MIC) (при наличии)

Проверка технического состояния

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите потолочную консоль.

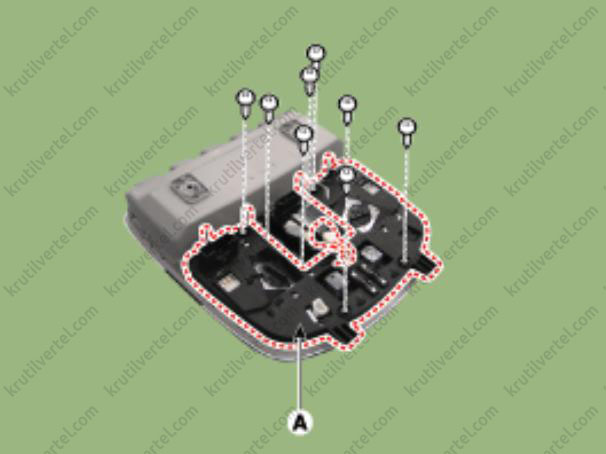

3. Отверните винты крепления и снимите крышку консоли.

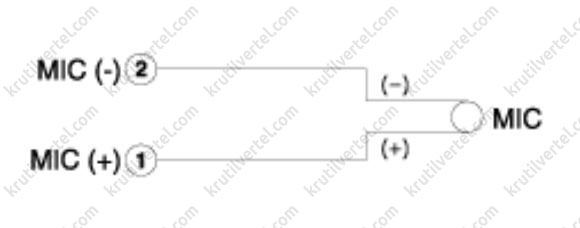

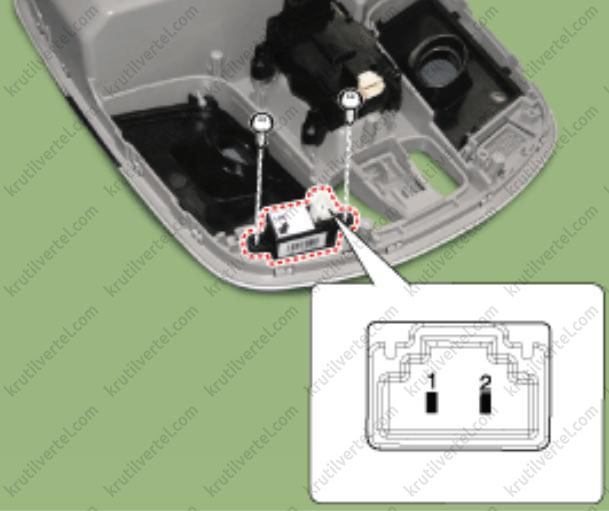

4. Проверьте электропроводность между клеммами №1 и №2.
