Техническая информация автомобиля Hyundai Sonata LF с 2014 года (+ обновления 2017 года)
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Hyundai Sonata, давление в шинах Hyundai Sonata, неисправности Hyundai Sonata, подготовка к зиме Hyundai Sonata, тормоза Hyundai Sonata, масляный фильтр Hyundai Sonata, топливный фильтр Hyundai Sonata, фильр салона Hyundai Sonata, регулировка фар Hyundai Sonata
1. Техническая информация автомобиля
Габаритные размеры
| Параметр | Значение | |
| Общая длина | 4885 мм | |
| Общая ширина | 1865 мм | |
| Общая высота | 1475 мм | |
| Колея передних колес | 205/65R16 | 1614 мм |
| 215/55R17 | 1602 мм | |
| 235/45R18 | 1597 мм | |
| Колея задних колес | 205/65R16 | 1621 мм |
| 215/55R17 | 1609 мм | |
| 235/45R18 | 1604 мм | |
| Колесная база | 2805 мм | |
Двигатель
| Элемент | 1,6 | Theta 2,0 | Theta 2,4 | Nu 2,0 |
| Рабочий объем | 1591 см³ | 1998 см³ | 2359 см³ | 1999 см³ |
| Диаметр цилиндра х ход поршня | 77 х 85,4 см³ | 86 х 86 мм | 88 х 97 мм | 81 х 97 мм |
| Порядок работы цилиндров | 1-3-4-2 | 1-3-4-2 | 1-3-4-2 | 1-3-4-2 |
| Количество цилиндров | 4 (однорядный) | 4 (однорядный) | 4 (однорядный) | 4 (однорядный) |
Мощность ламп освещения
| Лампа | Тип лампы | Мощность | |||
| Спереди | Фары | Ближний свет | HB3 | 60 Вт | |
| Дальний свет | HB3 | 60 Вт | |||
| Ближний и дальний свет | LED | LED | |||
| Указатели поворота | Спереди | 21 Вт | 21 Вт | ||
| В зеркалах заднего вида | LED | LED | |||
| Сбоку | WY5W | WY5W | |||
| Габаритные огни | Лампа накаливания | 21/5 | 21/5 Вт | ||
| Светодиодный тип | LED | LED | |||
| Дневные ходовые огни (DRL) | LED | LED | |||
| Сзади | Задний комбинированный фонарь | Стоп-сигналы и габаритные огни | Лампа накаливания | 21/5 | 21/5 Вт |
| Светодиодный тип | LED | LED | |||
| Габаритные огни | 21/5 | 5 Вт | |||
| Указатели поворота | 21/5 | 21 Вт | |||
| Фонарь света заднего хода | W16W | 16 Вт | |||
| Фонарь освещения номерного знака | W5W | 5 Вт | |||
| Фонарь дополнительного сигнала торможения | LED | LED | |||
| Задний противотуманный фонарь | LED | LED | |||
| Салон | Лампа направленного освещения | С люком в крыше | LED | LED | |
| Без люка в крыше | FESTOON | 10 Вт | |||
| Плафон освещения салона | С люком в крыше | LED | LED | ||
| Без люка в крыше | FESTOON | 10 Вт | |||
| Фонарь освещения багажника | FESTOON | 10 Вт | |||
| Фонарь освещения вещевого ящика | FESTOON | 10 Вт | |||
| Лампы подсветки зеркала в противосолнечном козырьке | FESTOON | 10 Вт | |||
Шины и колеса
| Наименование | Размер шины | Размер диска | Давление в шине, бар | Момент затяжки гайки крепления колеса | |||
| Номинальная нагрузка* | Максимальная нагрузка | ||||||
| Передняя | Задняя | Передняя | Задняя | ||||
| Полноразмерная шина | 205/65R16 | 6,5JX16 | 2,35 кПа | 2,35 кПа | 2,35 кПа | 2,35 кПа | 11 - 13 кгс∙м (107 - 127 Н∙м) |
| 215/55R17 | 7,0JX17 | 2,35 кПа | 2,35 кПа | 2,35 кПа | 2,35 кПа | ||
| 235/45R18 | 7,5JX18 | 2,35 кПа | 2,35 кПа | 2,35 кПа | 2,35 кПа | ||
| Компактная запасная шина (при наличии) | T125/80D16 | 4,0TX16 | 4,2 кПа | 4,2 кПа | 4,2 кПа | 4,2 кПа | |
| T135/80D17 | 4,0TX17 | 4,2 кПа | 4,2 кПа | 4,2 кПа | 4,2 кПа | ||
*: Нормальная нагрузка: до 3 человек.
Внимание:
Все устанавливаемые на замену шины автомобиля должны соответствовать по размеру оригинальным. Использование шин другого размера может повредить смежные части или привести к их неустойчивому функционированию.

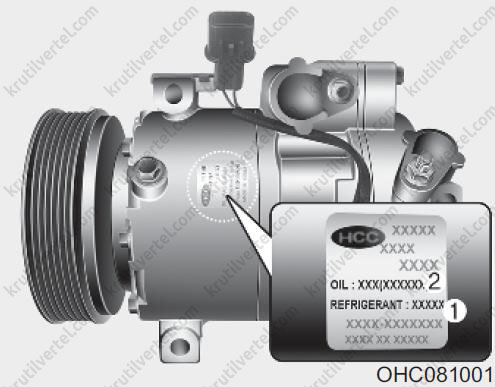

Система кондиционирования
| Позиция | Масса или объем | Классификация | ||
| Хладагент | Theta 2,0 | T-GDI | 650 ± 25 г | R-134a |
| Theta 2,4 | MPI | |||
| GDI | ||||
| Nu 2,0 | MPI | |||
| Компрессорное масло | 100 ± 10 г | PAG (FD46 X G) | ||
Для получения дополнительной информации рекомендуется обратиться к официальному дилеру HYUNDAI.
Индексы грузоподъемности и индексы скорости шин
| Деталь | Размер шины | Размер диска | Допустимая нагрузка | Допустимая скорость | ||
| LI*¹ | кг | SS*² | км/ч | |||
| Полноразмерная шина | 205/65R16 | 6,5JX16 | 95 | 690 | Н | 210 |
| 215/55R17 | 7,0JX17 | 94 | 670 | V | 240 | |
| 235/45R18 | 7,5JX18 | 94 | 670 | V | 240 | |
| Компактная запасная шина (при наличии) | T125/80D16 | 4,0TX16 | 97 | 730 | М | 130 |
| T135/80D17 | 4,0TX17 | 103 | 875 | М | 130 | |
*1 LI: Индекс допустимой нагрузки.
*2 SS: Символ скорости.
Объем и масса
| Элементы | Theta 2,0 л | Theta 2,4 л | Nu 2,0 л | ||
| T-GDI | MPI | GDI | MPI | ||
| АКПП | АКПП | АКПП | МКПП | ||
| Полная масса автомобиля | 2120 кг | 2100 кг | 2040 кг | 1960 кг | 2020 кг |
| Объем багажника | 462 л | ||||
