Компоненты тормозной системы Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

3. Компоненты тормозной системы

Тормозной усилитель

Проверка функционирования тормозного усилителя

Для проверки работы усилителя тормозов выполните указанные ниже действия:

1. Запустите двигатель на одну-две минуты, затем остановите его. Если педаль сначала выжимается полностью, а при последующих попытках ее высота постепенно увеличивается, то усилитель работает надлежащим образом. Если высота педали не меняется, то усилитель неисправен.

*Хорошо

Плохо

1-ая2-ая3-я*

2. При неработающем двигателе нажмите несколько раз на педаль тормоза. Затем нажмите на педаль тормоза и запустите двигатель. Если педаль слегка продавливается, усилитель исправен. Если никаких изменений не происходит, усилитель неисправен.

*Когда двигатель останавливается

Когда двигатель запускается*

3. При запущенном двигателе нажмите на педаль тормоза и выключите двигатель. Удерживайте педаль нажатой в течение 30 секунд. Если высота педали не меняется, усилитель исправен. А если педаль поднимается, то усилитель неисправен. Если три приведенных выше испытания показали хорошие результаты, то можно считать, что усилитель находится в хорошем состоянии. Если хотя бы в одном из трех испытаний результат неудовлетворительный, проверьте контрольный клапан, вакуумный шланг и усилитель.

*Хорошо

Плохо*

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите воздушный фильтр в сборе.

3. Ослабьте хомут крепления и отсоедините вакуумный шланг (А) от тормозного усилителя.

4. Отсоедините электрический разъем (A) датчика уровня тормозной жидкости.

5. Снимите главный тормозной цилиндр.

6. Извлеките шплинт (А) и затем штифт с головкой и отверстием под шплинт (В).

7. Отверните гайки крепления и затем снимите тормозной усилитель.

Примечание:

Момент затяжки при установке: 9,8 – 14,7 Н·м.

8. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• При установке штифта с головкой и отверстием под шплинт нанесите смазку.
• Каждый раз при установке используйте новый штифт с головкой и отверстием под шплинт.

9. После установки:

• Проверьте работоспособность педали тормоза.
• Удалите воздух из тормозной системы.

Главный тормозной цилиндр

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите воздушный фильтр в сборе.

3. Отсоедините электрический разъем (A) датчика уровня тормозной жидкости.

4. Откачайте тормозную жидкость из бачка главного тормозного цилиндра с помощью шприца.

Внимание:

Не допускайте попадание тормозной жидкости на поверхности автомобиля: это может привести к порче лакокрасочных покрытий. При попадании тормозной жидкости на окрашенную поверхность немедленно смойте ее водой.

5. Отсоедините тормозные трубки (А) от главного тормозного цилиндра, отвернув конусные гайки трубок.

Примечание:

• Соблюдайте осторожность, чтобы не повредить тормозную трубку во время подсоединения или отсоединения.
• Во время установки обратите внимание на положение тормозных трубок и правильность установки конусных гаек.
• Момент затяжки при установке: 13,7 – 16,7 Н∙м (ABS) или 18,6 - 22,6 Н·м (ESP).

6. Снимите главный тормозной цилиндр (B) с тормозного усилителя, отвернув гайки крепления (A).

Примечание:

Момент затяжки при установке: 9,8 – 15,6 Н·м.

7. Отверните винт крепления и снимите бачок с главного тормозного цилиндра.

8. Установка производится в порядке, обратном снятию.

9. После установки удалите воздух из тормозной системы.

Вакуумный насос (при наличии)

Снятие и установка

1. Выключите зажигание.

2. Снимите нижнюю защиту моторного отсека.

3. Отсоедините электрический разъем (А) вакуумного насоса.

4. Отсоедините вакуумный шланг (А).

5. Отверните болты крепления (А) вакуумного насоса и затем снимите сам насос и его кронштейн.

Примечание:

Момент затяжки при установке: 19,6 – 29,4 Н·м.

6. Отверните два болта крепления и затем снимите насос с кронштейна.

7. Установка производится в порядке, обратном снятию.

Тормозные шланги

Снятие и установка

1. Отсоедините электрический разъем датчика уровня тормозной жидкости и снимите крышку с бачка.

2. Откачайте тормозную жидкость из бачка главного тормозного цилиндра с помощью шприца.

Внимание:

Не допускайте попадание тормозной жидкости на поверхности автомобиля: это может привести к порче лакокрасочных покрытий. При попадании тормозной жидкости на окрашенную поверхность немедленно смойте ее водой.

3. Снимите колесо.

4. Снимите зажим тормозного шланга (А).

5. Отверните конусную гайку (B) и отсоедините тормозную трубку.

Передний шланг

Задний шланг

6. Отсоедините шланг от тормозного суппорта, отвернув болт крепления (С).

Примечание:

Момент затяжки при установке: 24,5 – 29,4 Н·м.

Передний шланг

Задний шланг, автомобили без ЕРВ

Задний шланг, автомобили с ЕРВ

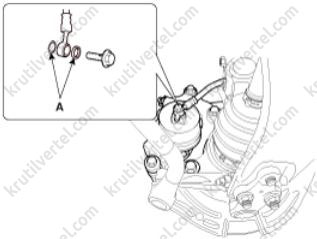

7. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: используйте новые шайбы (А) тормозного шланга.

8. После установки:

• Удалите воздух из тормозной системы.
• Проверьте, нет ли где пролитой тормозной жидкости.

Проверка технического состояния

1. Проверьте тормозные трубки на наличие трещин, вмятин и коррозии.

2. Осмотрите тормозные шланги на предмет трещин, повреждений и утечек жидкости.

3. Осмотрите конусные гайки трубок на предмет повреждений и следов подтекания жидкости.

4. Осмотрите монтажный кронштейн тормозного шланга на предмет растрескивания или деформации.

Педаль тормоза

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

3. Снимите модуль коленной подушки безопасности.

4. Отсоедините электрический разъем (А) выключателя стоп-сигнала и затем снимите выключатель.

5. Отверните болты и гайки крепления, затем потяните вниз вал рулевой колонки.

6. Отверните гайку крепления (А) кронштейна педали тормоза.

7. Извлеките шплинт (А) и затем штифт с головкой и отверстием под шплинт (В).

8. Отверните гайки крепления и затем снимите педаль тормоза в сборе.

Примечание:

Момент затяжки при установке: 9,8 – 14,7 Н·м.

9. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• При установке штифта с головкой и отверстием под шплинт нанесите смазку.
• Каждый раз при установке используйте новый штифт с головкой и отверстием под шплинт.

10. После установки:

• Отрегулируйте высоту и свободный ход педали тормоза.
• Проверьте функционирование педали тормоза.

Проверка технического состояния

1. Проверьте втулку на наличие износа.

2. Проверьте педаль тормоза на наличие изгиба или скручивания.

3. Проверьте возвратную пружину педали тормоза на наличие повреждений.

Выключатель стоп-сигнала

Регулировка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

3. Снимите модуль коленной подушки безопасности.

4. Проверьте зазор между выключателем стоп-сигнала и кронштейном. Если зазор между переключателем стоп-сигнала и кронштейном не соответствует диапазону 1,0 – 2,0 мм (А), проверьте монтажный фиксатор и прочие компоненты в области стоп-сигнала.

5. В случае проблемы снимите и заново установите выключатель стоп-сигнала.

Проверка технического состояния

Проверка предохранителя

Установите пробный предохранитель на место предохранителя выключателя и предохранителя реле, чтобы убедиться в плотности соединений.

*Зазор клеммы предохранителя

Клемма предохранителя в порядке*

*Неудовлетворительное соединение (метка соединения отсутствует)

Нормальное соединение (метка соединения)*

Анализ данных на сканере GDS

Проанализируйте данные с GDS и проверьте, все ли в порядке с выключателем стоп-сигнала.

1. Подключите сканер GDS к разъему для самодиагностики.

2. Включите зажигание.

3. Нажмите на педаль тормоза.

4. Проверьте категорию «Brake switch» (датчик положения педали тормоза), где отображаются «Sensor data» (данные датчика) с помощью GDS.

Примечание:

Нормальная форма сигнала: значение сигнала датчика давления будет меняться согласованно с сигналом датчика включения стоп-сигналов.

Проверка разъемов компонентов

Проверьте на каждом разъеме наличие повреждений, импульсов тока на выводах, а также неплотности соединения.

*В распределительной коробке моторного отсека отсоединен разъем*

Распределительная коробка моторного отсека

ЭБУ стоп-сигнала

Блок управления ABS/VDC

Проверка цепи стоп-сигнала

Подсоедините щуп к каждому выводу и проверьте форму сигнала с помощью осциллографа.

Вход/выход выключателя стоп-сигнала

Вход/выход ЭБУ стоп-сигнала

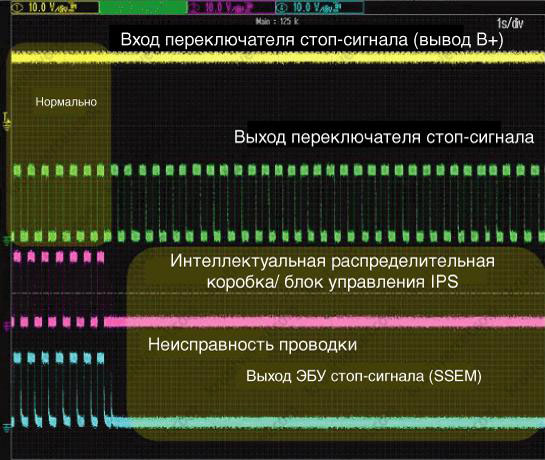

Изображение формы сигнала на экране осциллографа

Снятие

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите нижнюю крышку передней панели со стороны водителя.

3. Снимите модуль коленной подушки безопасности.

4. Отсоедините электрический разъем (А) выключателя стоп-сигнала и затем снимите выключатель.

5. Вытяните стопорную пластину (А) в направлении, указанном стрелкой.

6. Поверните выключатель стоп-сигнала (А) на 45° против часовой стрелки и снимите его.

7. Проверьте снятый выключатель стоп-сигнала согласно описанным ниже процедурам:

• Убедитесь в том, что соединение выводов исправно. Подтверждение можно получить, убедившись в плотном соединении частей разъема и в наличии индикатора соединения.

• Выполните проверку сопротивления выводов.

Установка

1. Зафиксируйте рычаг педали тормоза и вставьте выключатель стоп-сигнала до упора как скрытую контактную часть.

2. После установки поверните выключатель на 45° по часовой стрелке, затем установите стопорную пластину, нажав на нее.

3. Проверьте зазор между выключателем стоп-сигнала и кронштейном. Если зазор между выключателем и кронштейном не соответствует диапазону 1,0 – 2,0 мм (А), проверьте монтажный фиксатор и прочие компоненты в области стоп-сигнала.

4. Подсоедините электрический разъем выключателя стоп-сигнала.

5. Установите модуль коленной подушки безопасности.

6. Установите нижнюю крышку передней панели со стороны водителя.

ЭБУ стоп-сигнала

Снятие и установка

1. Выключите зажигание и отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите головное устройство аудиосистемы / навигации (AVN).

3. Снимите перчаточный ящик.

4. Отсоедините электрический разъем (А) ЭБУ стоп-сигнала.

5. Снимите фиксатор (B) и затем снимите ЭБУ стоп-сигнала.

6. Установка производится в порядке, обратном снятию.
