Интерьер Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

2. Интерьер

Примечание:
- Используйте перчатки для предотвращения травм рук.
- Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.
- Используя специальный съемник для пластмассовых панелей, снимите части обшивки салона, не повредив поверхность.
- Во время работ будьте осторожны, чтобы не погнуть или не поцарапать панели отделки и поверхность кузова.

Напольная консоль

Снятие и установка консоли в сборе

1. Потяните вверх и снимите рукоятку и пылезащитный чехол рычага переключения передач (A).

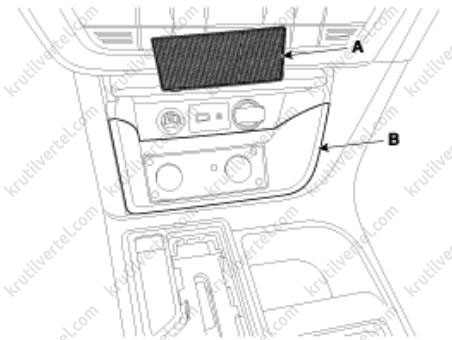

2. Извлеките резиновый коврик (А). Снимите поддон (В) консоли с помощью специального съемника.

Автомобили с механической коробкой передач:

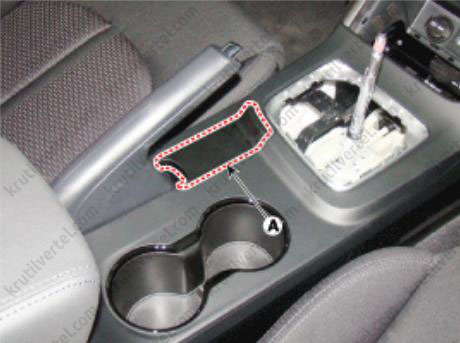

3. Снимите крышку (A) рычага стояночного тормоза с помощью отвертки или специального съемника.

Продолжение описания общих работ:

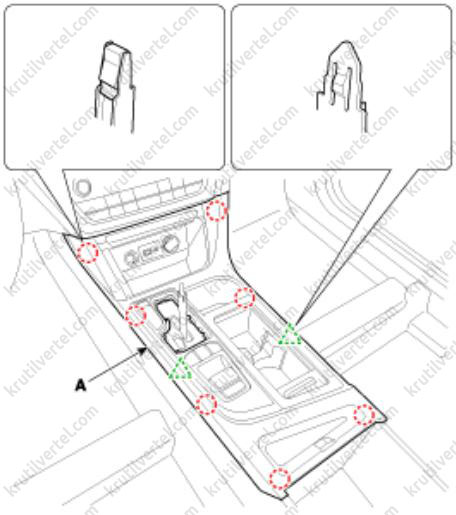

4. С помощью отвертки с плоским шлицем или специального съемника снимите верхнюю крышку консоли (А).

5. Отсоедините электрические разъемы (А) (при наличии).

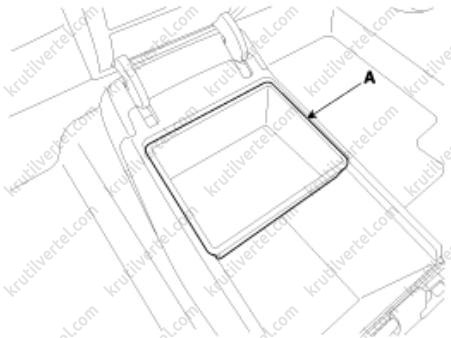

6. Извлеките лоток (A) из подлокотника на консоли.

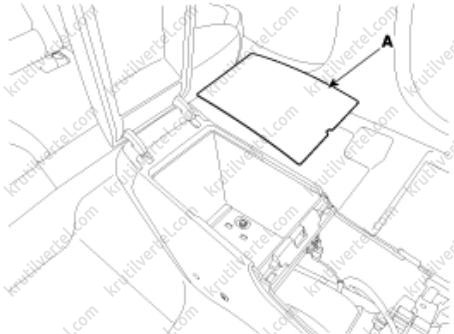

7. Снимите накладку (A) контейнера для хранения.

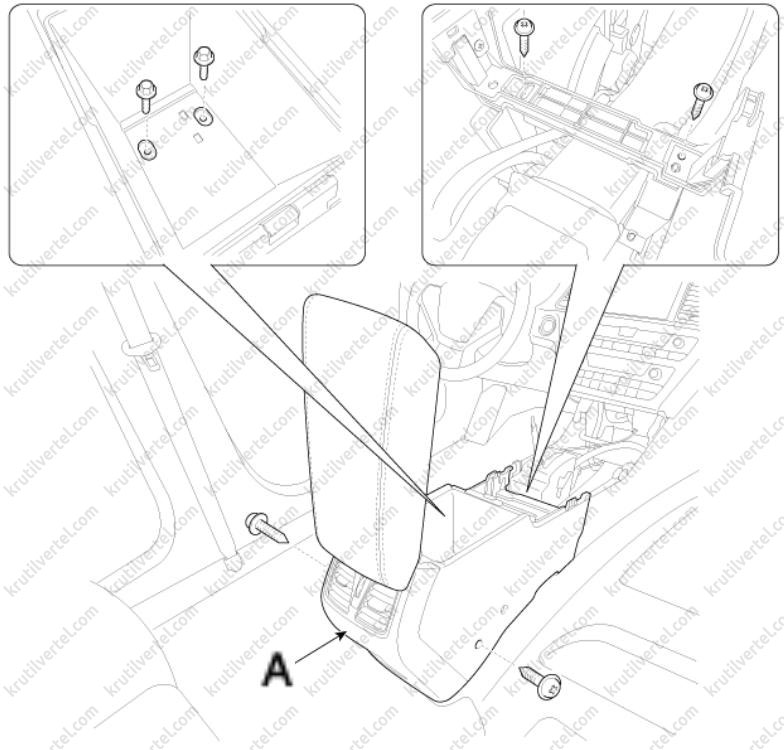

8. Отверните болты и винты крепления, после чего снимите заднюю часть (А) напольной консоли.

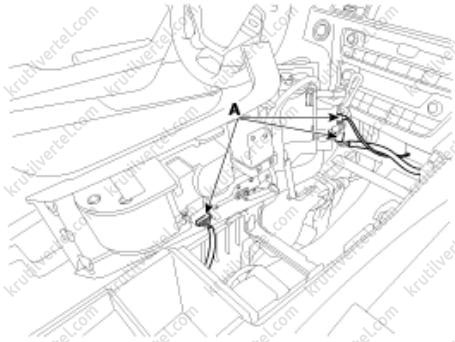

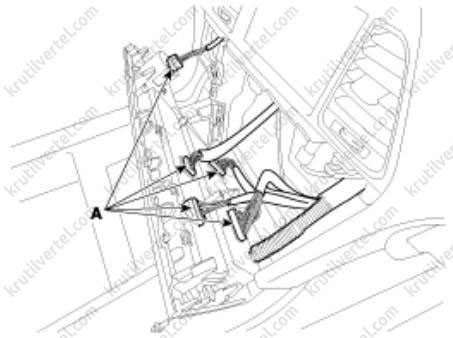

9. Отсоедините мультимедийные разъемы (А).

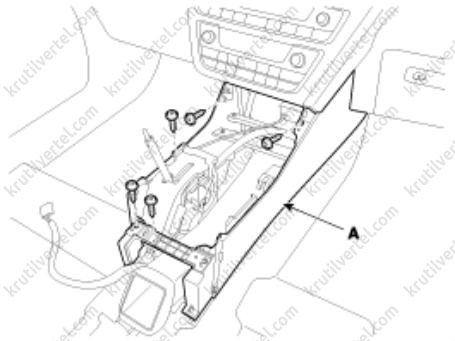

10. Отверните болты и винты крепления, после чего снимите переднюю часть (А) напольной консоли.

11. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка задней крышки консоли

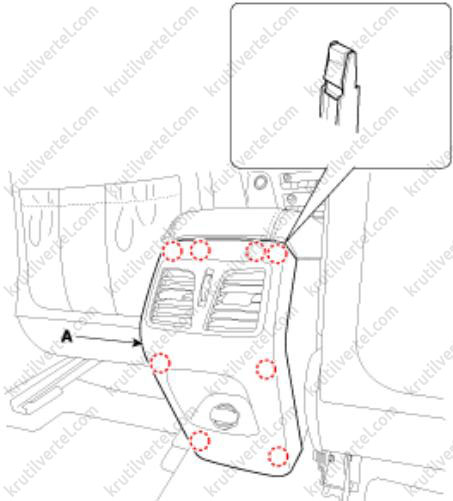

1. С помощью отвертки с плоским шлицем или специального съемника снимите заднюю крышку консоли (А).

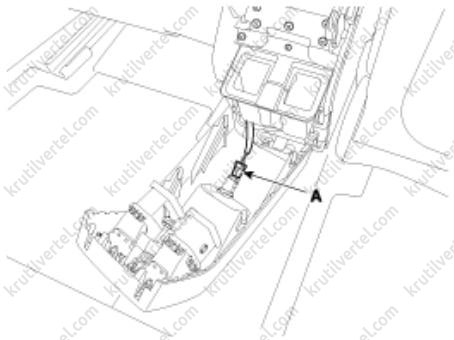

2. Отсоедините электрический разъем (А).

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка подлокотника на консоли

1. Снимите заднюю крышку консоли.

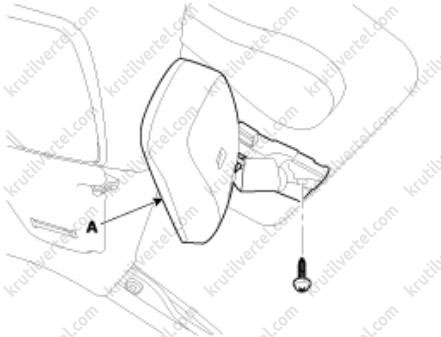

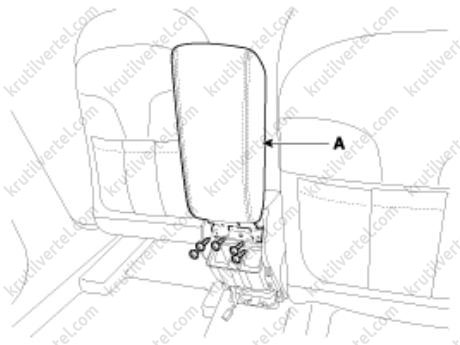

2. Отверните винты крепления и снимите подлокотник (А).

3. Установка производится в порядке, обратном снятию.

Передняя панель и ее компоненты

Снятие и установка кожухов рулевой колонки

Верхний кожух

1. Опустите рулевое колесо.

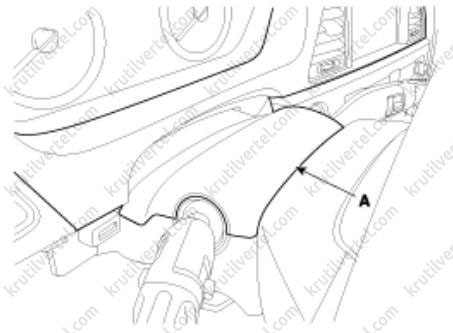

2. С помощью отвертки с плоским шлицем или специального съемника снимите верхний кожух (А) рулевой колонки.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Нижний кожух

1. Снимите нижнюю крышку передней панели со стороны водителя.

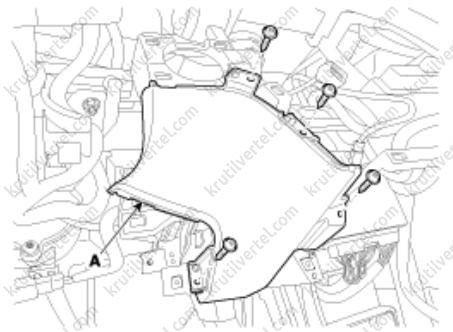

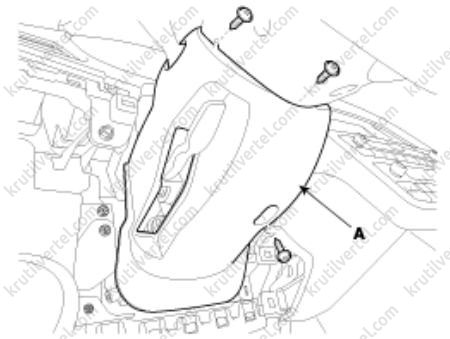

2. Отверните винты крепления и затем снимите нижний кожух (А) рулевой колонки.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка центральной крышки передней панели

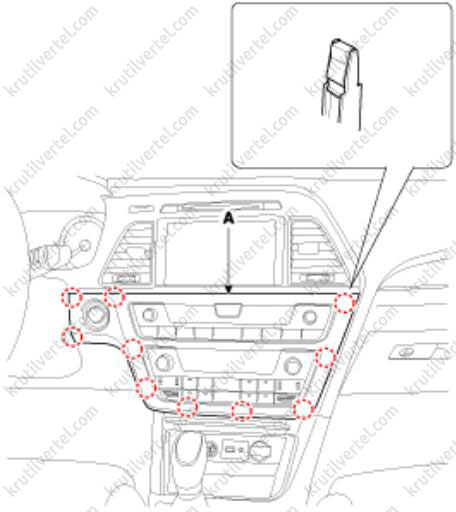

1. С помощью отвертки с плоским шлицем или специального съемника снимите центральную нижнюю крышку (А).

2. Отсоедините электрические разъемы (А) панели управления кондиционером и отопителем.

3. Снимите верхний кожух рулевой колонки.

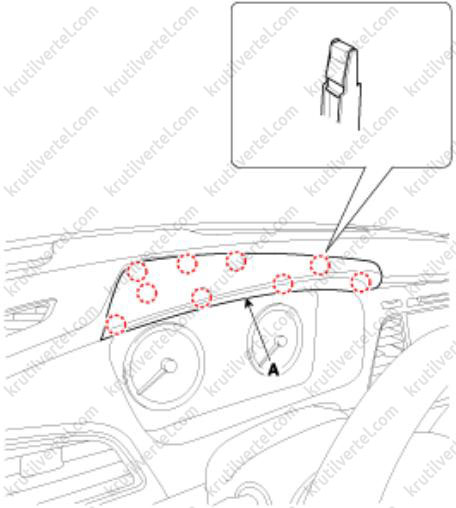

4. С помощью отвертки с плоским шлицем или специального съемника снимите козырек (А) комбинации приборов.

5. Отверните винты крепления и затем снимите центральную крышку передней панели (А).

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка боковых крышек передней панели

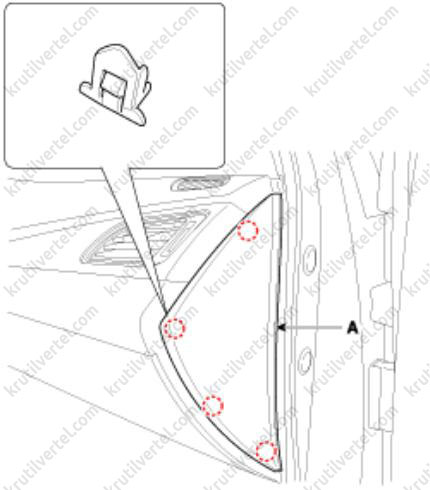

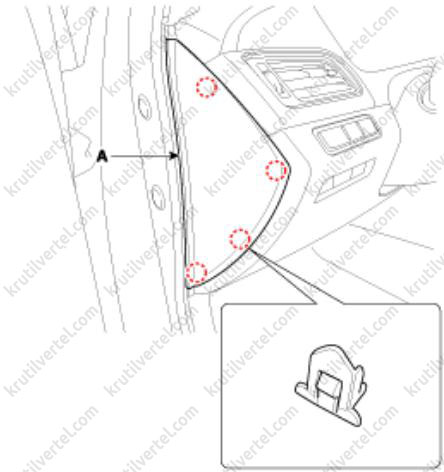

1. С помощью отвертки с плоским шлицем или специального съемника снимите боковую крышку (А) передней панели с соответствующей стороны.

Левая сторона

Правая сторона

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените боковую крышку, если ее самозажим поврежден, поскольку крышка оснащена самозажимом.

Снятие и установка декоративной накладки передней панели со стороны пассажира

1. Снимите боковую крышку передней панели с правой стороны.

2. Отверните винты крепления и затем снимите монтажную крышку (А) передней панели с правой стороны.

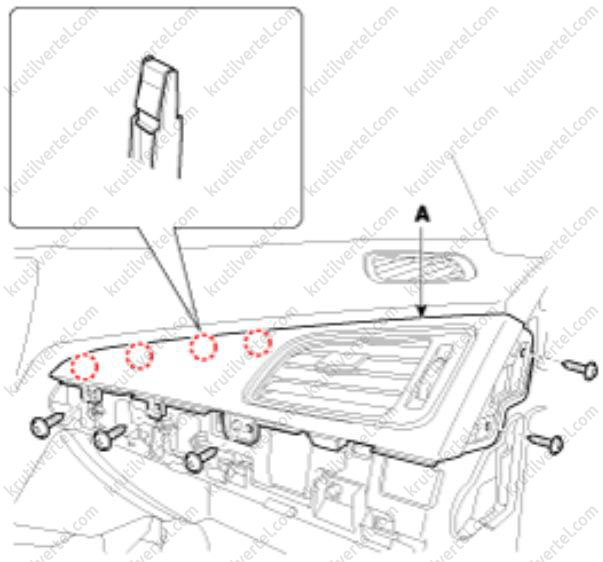

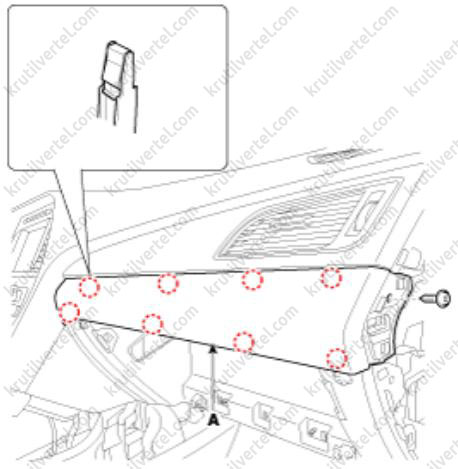

3. Отверните винты крепления и затем снимите декоративную накладку (А) передней панели с правой стороны.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка нижних крышек передней панели

Со стороны водителя

1. Снимите боковую обшивку капота.

2. Снимите боковую крышку передней панели с левой стороны.

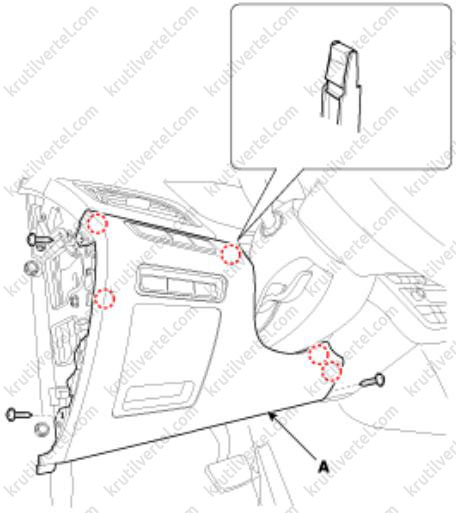

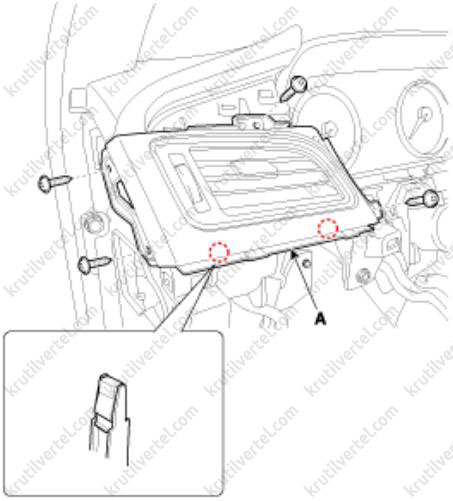

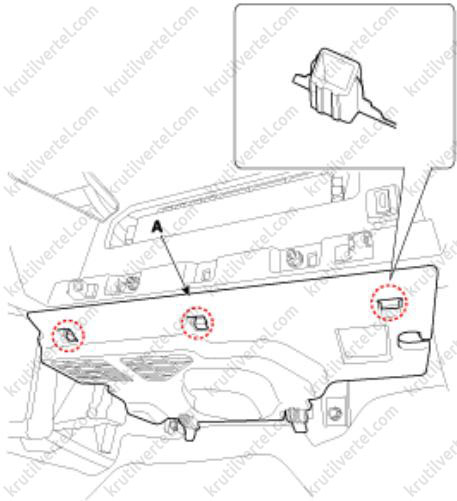

3. Отверните винты крепления и затем снимите нижнюю крышку передней панели со стороны водителя (А).

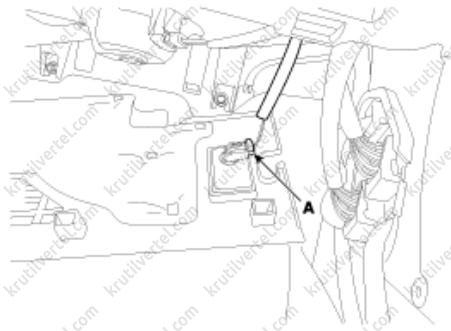

4. Отсоедините разъем (А) канала передачи данных и электрические разъемы (В).

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Со стороны пассажира

1. Снимите боковую обшивку капота.

2. С помощью отвертки с плоским шлицем или специального съемника снимите нижнюю крышку передней панели со стороны пассажира.

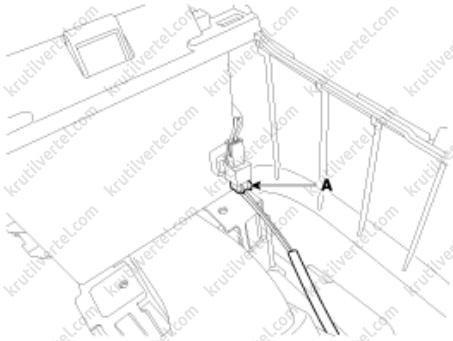

3. Отсоедините электрический разъем (A) плафона освещения пространства для ног.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка перчаточного ящика и его корпуса

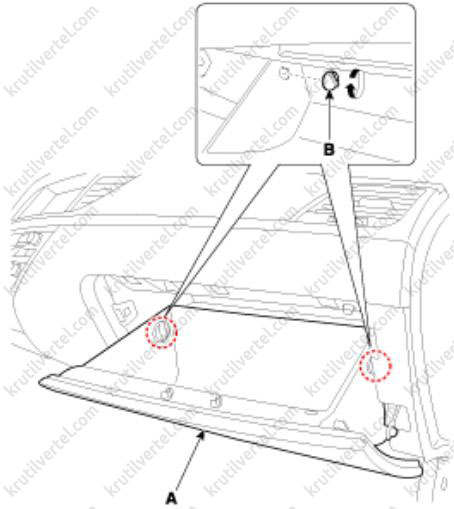

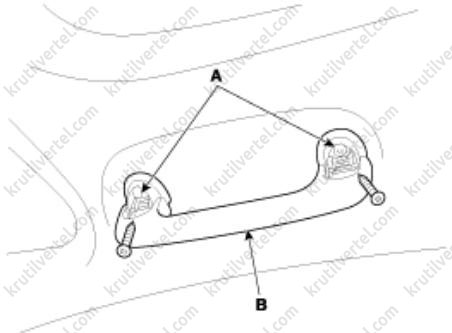

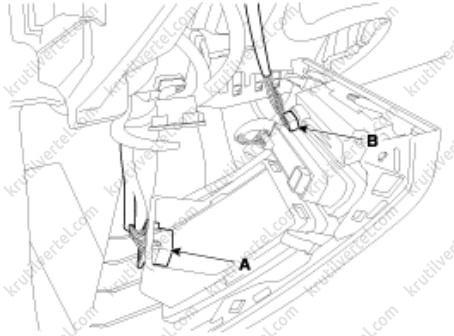

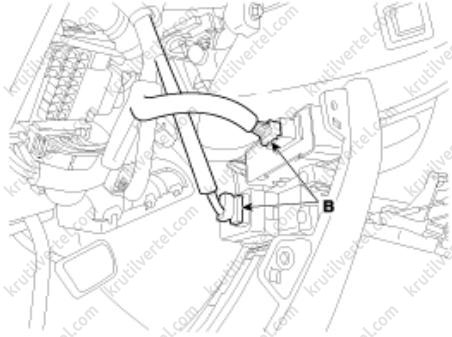

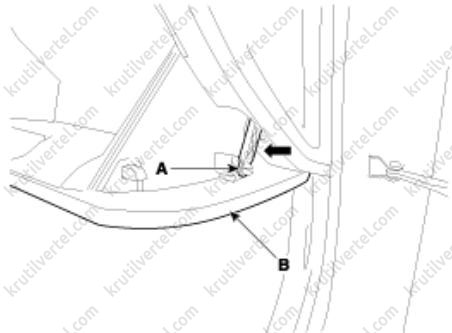

1. Отсоедините стопоры (В) перчаточного ящика (А).

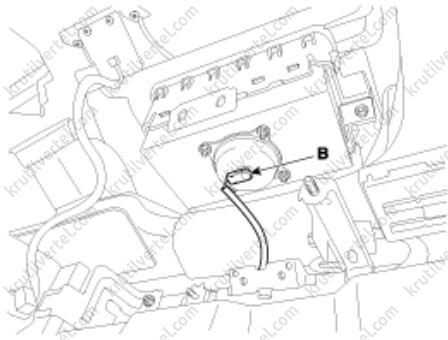

2. Отсоедините пневматический амортизатор (А) от перчаточного ящика (В).

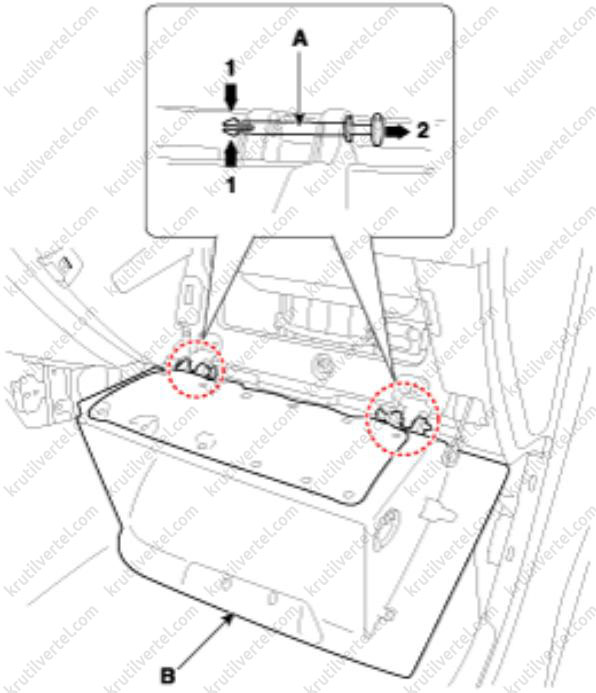

3. Извлеките стопорные штифты (A), а затем снимите перчаточный ящик (B).

4. Снимите противозадирную накладку правой передней двери.

5. Снимите боковую обшивку капота с правой стороны.

6. Снимите нижнюю крышку передней панели со стороны пассажира.

7. Снимите декоративную накладку передней панели со стороны пассажира.

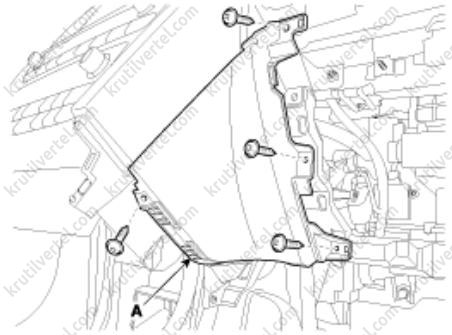

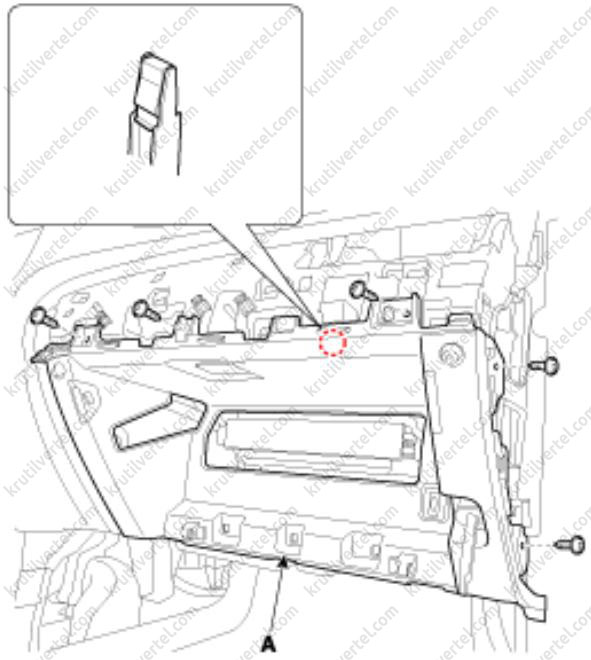

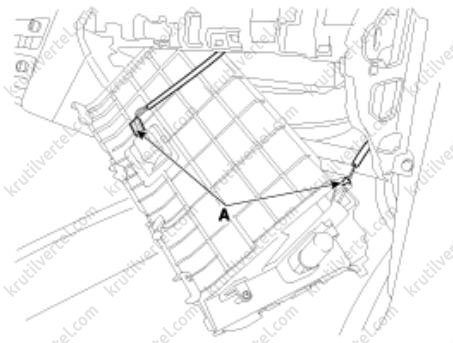

8. Отверните винты крепления и затем снимите корпус (А) перчаточного ящика с помощью отвертки.

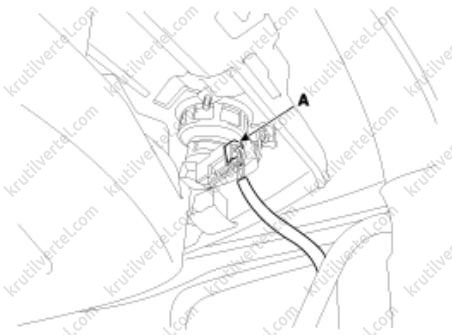

9. Отсоедините электрический разъем (A) плафона освещения перчаточного ящика.

10. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка узла главной части передней панели

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите обшивку передней стойки.

3. Снимите боковую обшивку капота.

4. Снимите головное устройство аудиосистемы / навигации (AVN).

5. Снимите комбинацию приборов.

6. Снимите декоративную накладку передней панели с правой стороны.

7. Отверните гайки и болт крепления, после чего опустите рулевую колонку и блок EPS на пол автомобиля.

8. Снимите многофункциональный подрулевой переключатель.

9. Снимите модуль коленной подушки безопасности.

10. Снимите внутреннюю антенну блока смарт-ключа.

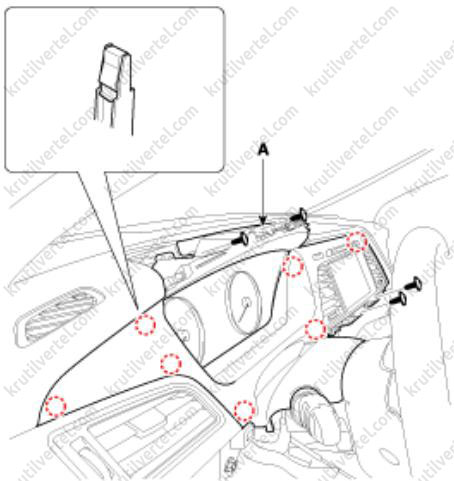

11. Отверните винты крепления и затем снимите декоративную накладку передней панели с левой стороны.

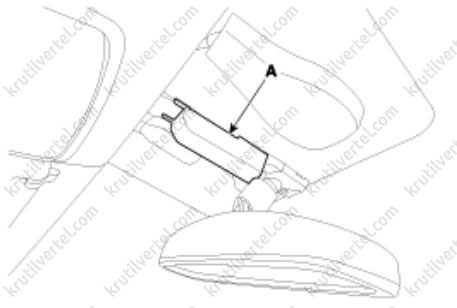

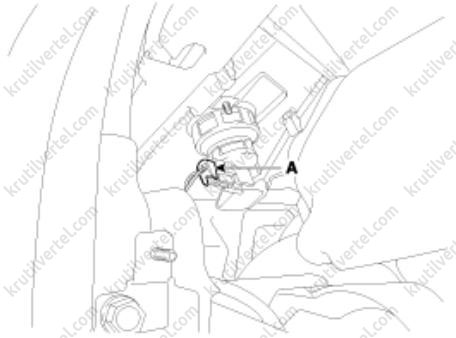

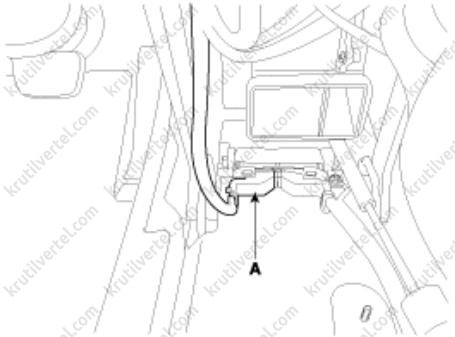

12. Отсоедините электрический разъем (А) фотодатчика.

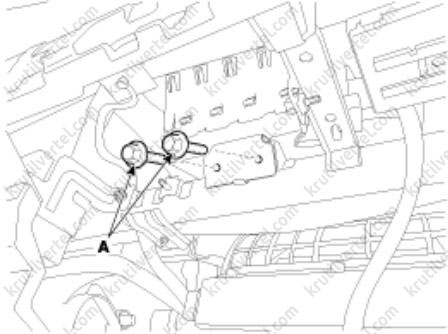

13. Отверните болты крепления (А).

14. Отсоедините электрический разъем (A) модуля подушки безопасности пассажира.

15. Отверните болты крепления и затем снимите боковые крышки (A) консоли.

Левая сторона

Правая сторона

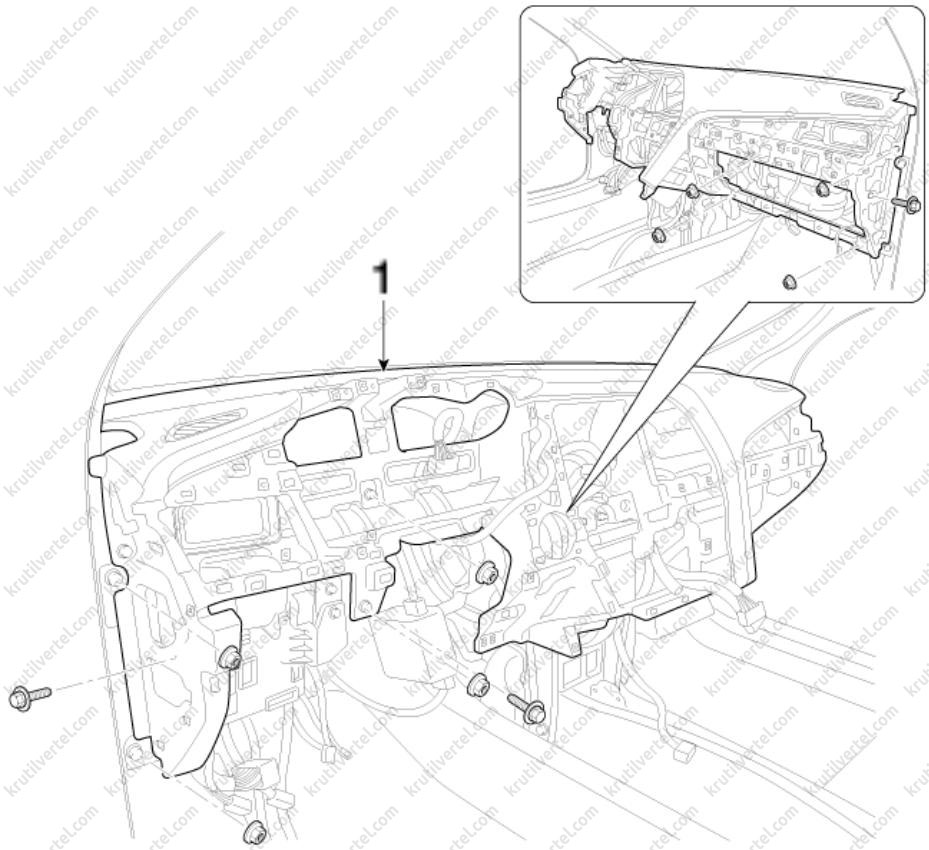

16. Отверните болты и гайки крепления, после чего отсоедините узел главной части передней панели (1).

17. Перед тем, как окончательно снять узел главной части передней панели, отсоедините электрические разъемы (А) высокочастотных динамиков и монтажные зажимы, расположенные по бокам.

Левая сторона

Центр

Правая сторона

18. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в том, что передняя панель правильно встала на направляющие штифты.
• Перед затяжкой болтов крепления, убедитесь в том, что жгуты проводов передней панели не зажаты.
• Убедитесь в правильности подключения электрических разъемов и провода антенны.
• Введите код защиты от кражи для радиоприемника, затем введите предустановленные радиостанции клиента.

Снятие и установка узла поперечины капота

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Откачайте хладагент при помощи специальной станции для удаления/утилизации/заправки хладагента.

3. На холодном двигателе слейте охлаждающую жидкость из радиатора.

4. Снимите верхнее покрытие капота.

5. Снимите расширительный клапан с испарителя.

6. Отсоедините шланги отопителя от сердечника отопителя.

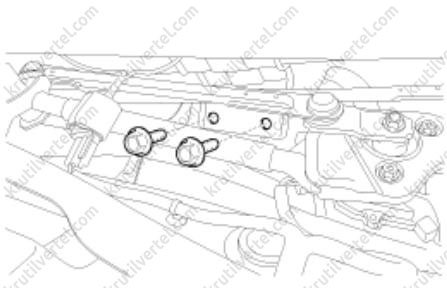

7. Отверните болты крепления усилителя поперечины капота.

8. Снимите передние сиденья.

9. Снимите узел главной части передней панели.

10. Отсоедините все электрические разъемы рулевой колонки.

11. Отверните болты крепления и опустите рулевую колонку.

12. Снимите рычаг переключения передач в сборе.

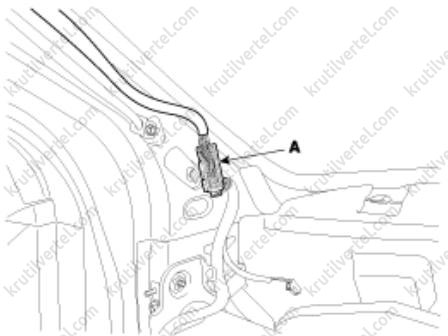

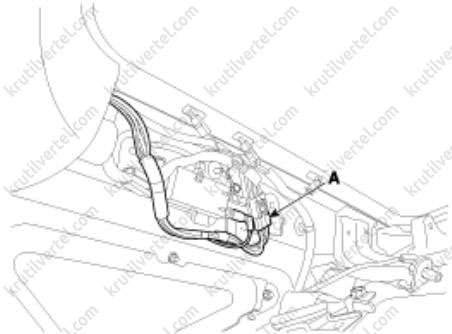

13. Отсоедините электрический разъем (А) блока управления системой пассивной безопасности (SRSCM).

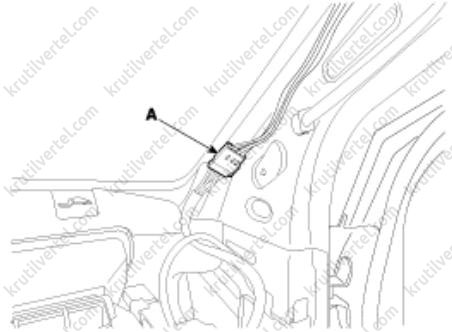

14. Снимите фиксаторы в передней стойке и отсоедините главный разъем (А) потолочной обшивки.

Левая сторона

Правая сторона

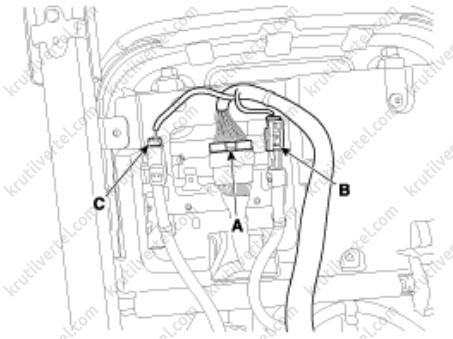

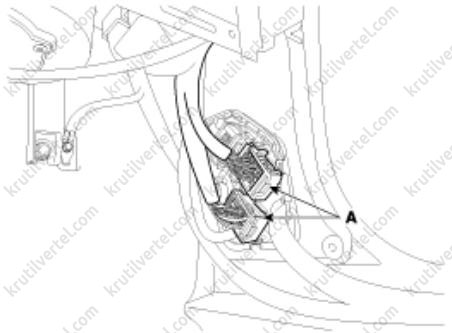

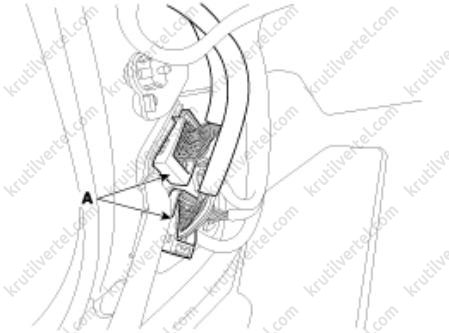

15. Отсоедините электрические разъемы (А) распределительной коробки салона.

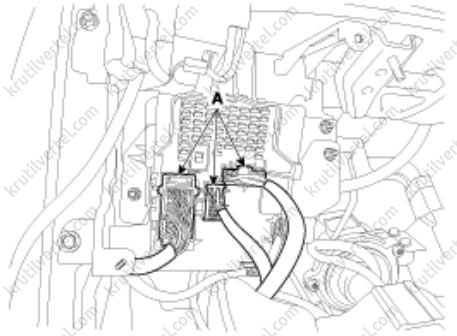

16. Отсоедините электрические разъемы (А) многофункционального блока.

Левая сторона

Правая сторона

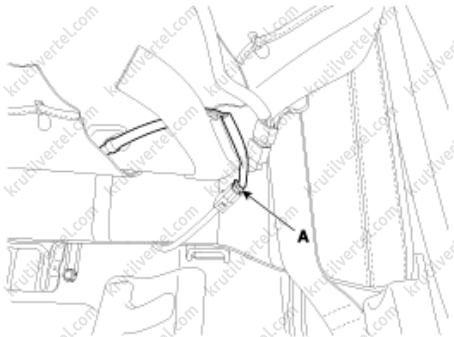

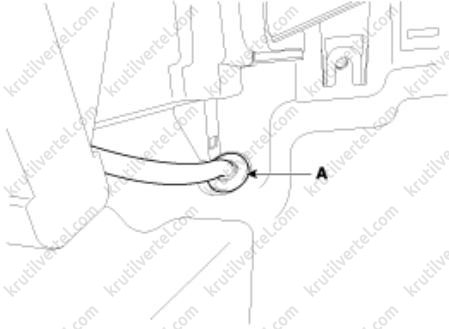

17. Отсоедините сливной шланг (A).

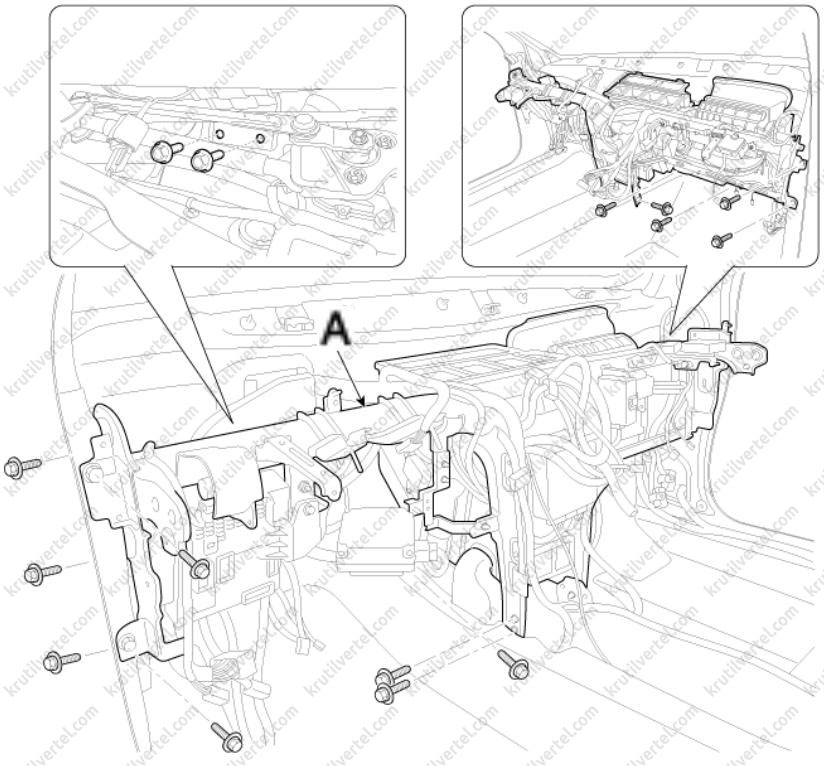

18. Отверните болты и гайки крепления, после чего отсоедините узел поперечины капота в сборе с блоком отопителя / вентилятора.

19. При необходимости снимите блок отопителя / вентилятора с узла поперечины капота.

20. Установка производится в порядке, обратном снятию.

Внутренняя отделка салона

Снятие и установка противозадирных накладок дверей

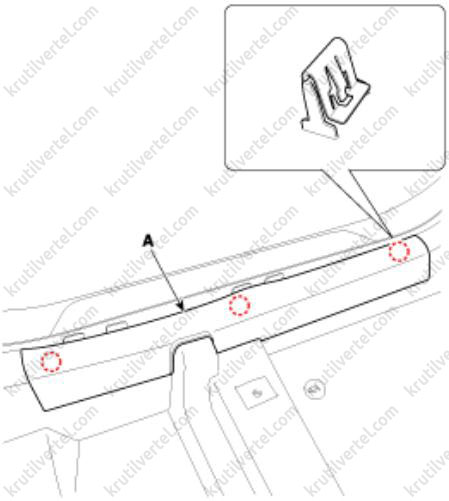

1. С помощью отвертки с плоским шлицем или специального съемника снимите противозадирную накладку (A).

Накладка передней двери

Накладка задней двери

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка боковой обшивки капота

1. Снимите противозадирную накладку передней двери.

2. Снимите ручку отпирания капота.

3. Аккуратно снимите уплотнитель передней двери на стороне кузова.

4. С помощью отвертки с плоским шлицем или специального съемника снимите боковую обшивку капота (А).

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка обшивки передней стойки

1. Для снятия обшивки передней стойки следует использовать указанный ниже съемник фиксаторов (A).

2. Слегка приподнимите обшивку передней стойки, вставьте инструмент, затем извлеките монтажный фиксатор (А).

Примечание:
Обязательно замените старый монтажный фиксатор новым при снятии и замене обшивки передней стойки.

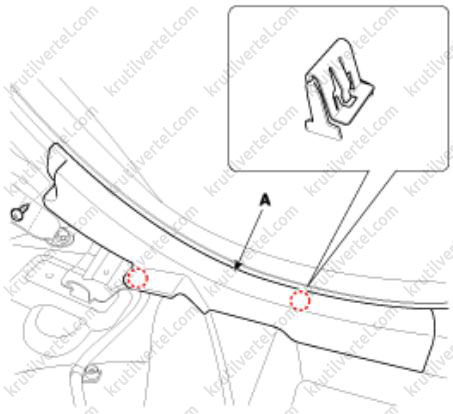

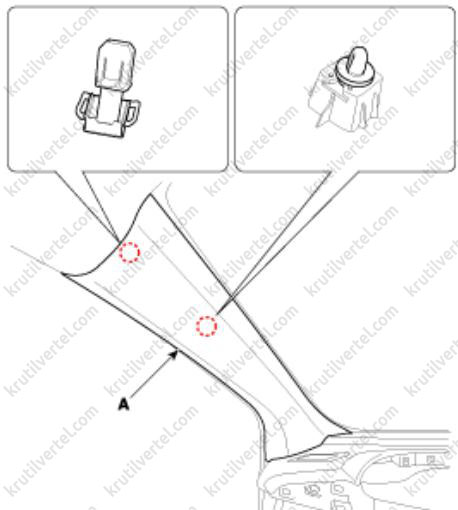

3. Снимите обшивку передней стойки (А).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Как необходимо устанавливать обшивку передней стойки.

• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка обшивки центральной стойки

Нижняя часть обшивки центральной стойки

1. Снимите противозадирную накладку передней двери.

2. Снимите противозадирную накладку задней двери.

3. Аккуратно снимите уплотнитель передней двери на стороне кузова.

4. Аккуратно снимите уплотнитель задней двери на стороне кузова.

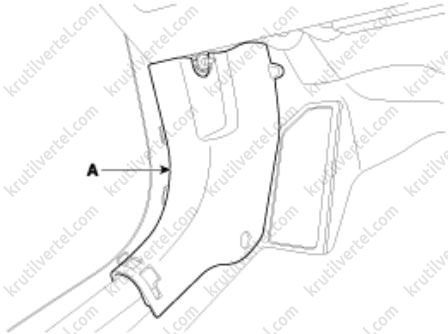

5. С помощью отвертки с плоским шлицем или специального съемника снимите нижнюю часть обшивки центральной стойки (А).

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

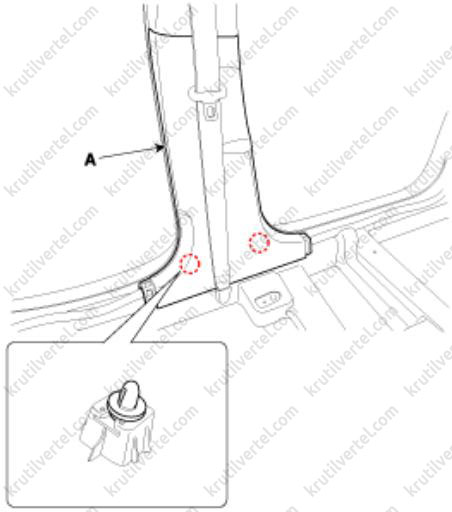

Верхняя часть обшивки центральной стойки

1. Снимите нижнюю часть обшивки центральной стойки.

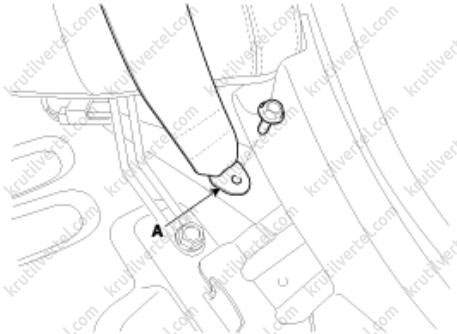

2. Снимите нижнее анкерное крепление ремня безопасности переднего сиденья.

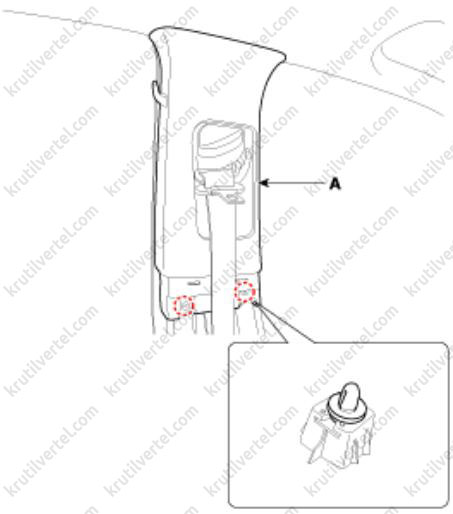

3. С помощью отвертки с плоским шлицем или специального съемника снимите верхнюю часть обшивки центральной стойки (А).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка обшивки задней стойки

1. Аккуратно снимите уплотнитель задней двери на стороне кузова.

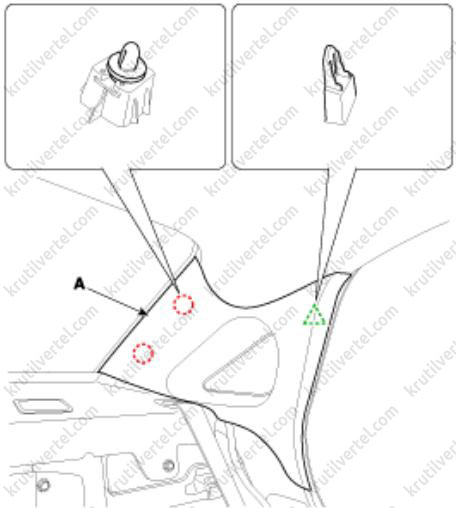

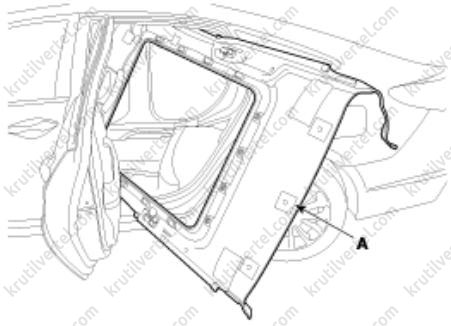

2. С помощью отвертки с плоским шлицем или специального съемника снимите обшивку задней стойки (А).

Примечание:
При попытке принудительного снятия обшивки задней стойки можно повредить панель кузова и саму обшивку.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка обшивки задней багажной полки

Передняя часть обшивки задней багажной полки

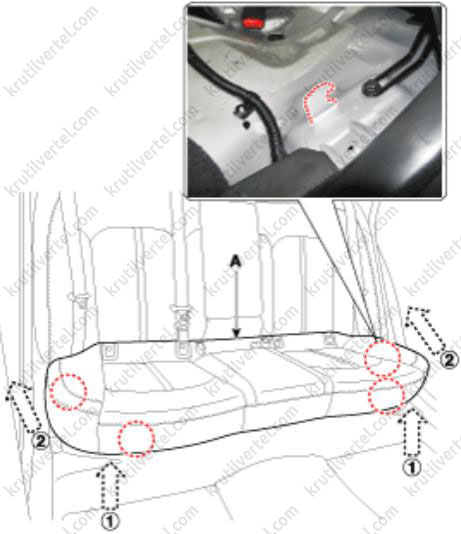

1. Снимите подушку заднего сиденья.

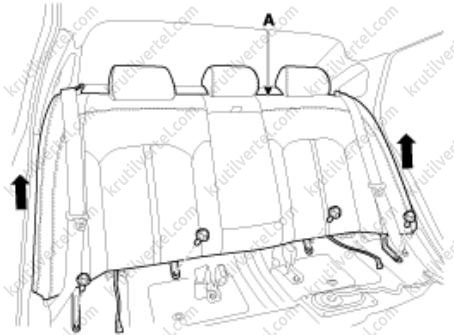

2. Снимите спинку заднего сиденья.

3. Аккуратно снимите уплотнитель задней двери на стороне кузова.

4. Снимите противозадирную накладку задней двери.

5. Снимите обшивку задней стойки.

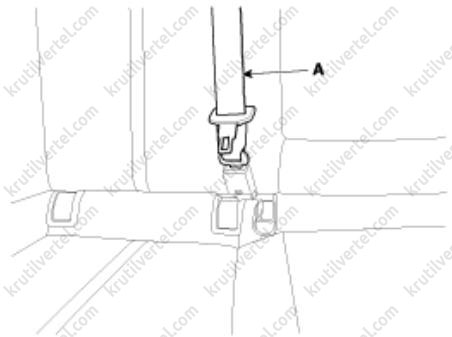

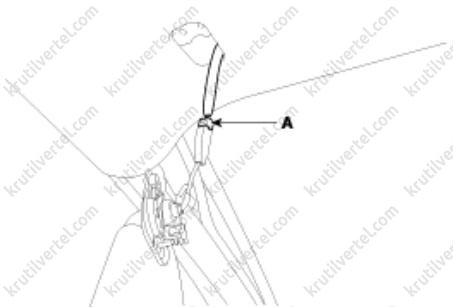

6. С обеих сторон автомобиля: отвернув болт, отсоедините нижнее анкерное крепление (А) ремня безопасности заднего сиденья.

Примечание:
Момент затяжки при установке: 39,2 – 53,9 Н·м.

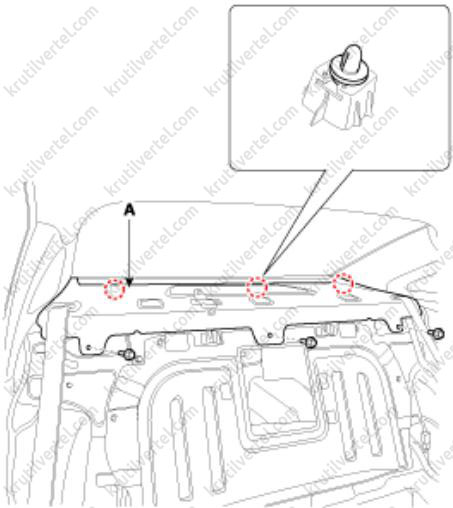

7. Отверните винты крепления и затем снимите переднюю часть (А) обшивки задней багажной полки.

8. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

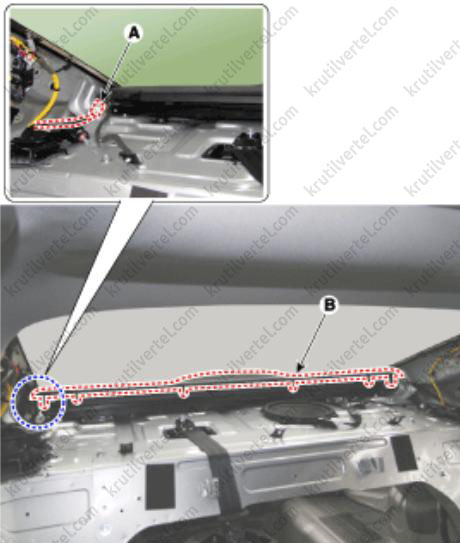

Задняя часть обшивки задней багажной полки

1. Снимите переднюю часть обшивки задней багажной полки.

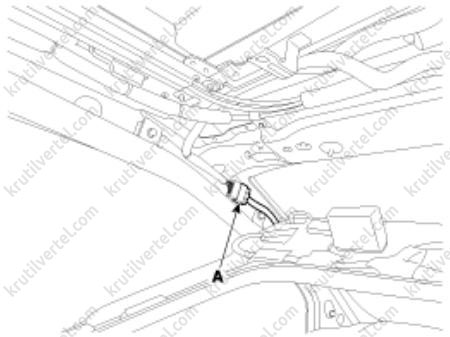

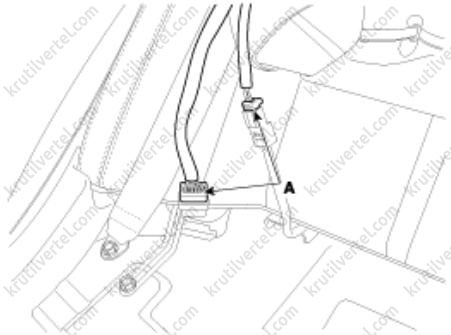

2. Отсоедините электрический разъем (А) дополнительного стоп-сигнала, после чего снимите заднюю часть (В) обшивки задней багажной полки.

3. При необходимости снимите дополнительный стоп-сигнал с обшивки задней багажной полки.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

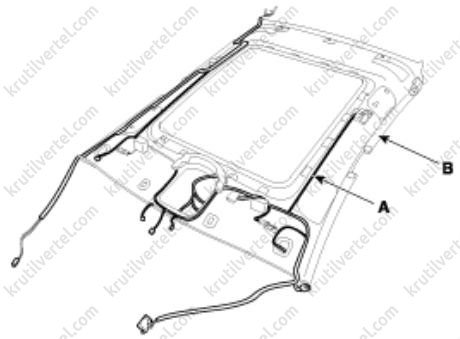

Потолочная обшивка и ее компоненты

Снятие и установка солнцезащитного козырька

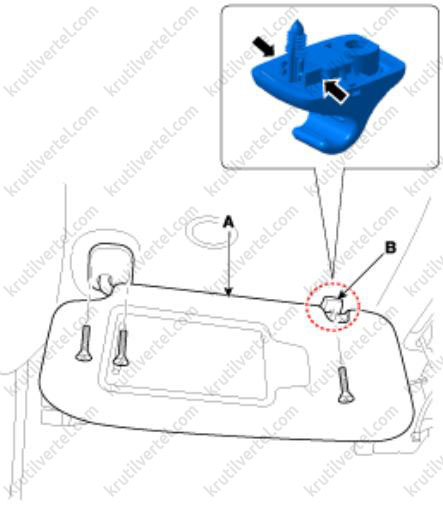

1. Отверните винты крепления, после чего снимите солнцезащитный козырек (А) и его держатель (В).

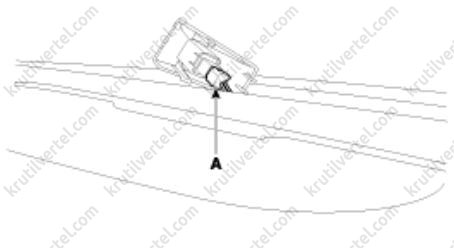

2. Отсоедините электрический разъем (А) плафона освещения косметического зеркала.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка потолочного поручня

1. Откройте заглушки (А), отверните винты крепления, после чего снимите потолочный поручень (В).

2. Установка производится в порядке, обратном снятию.

Снятие и установка узла потолочной обшивки

1. Снимите переднее сиденье.

2. Снимите заднее сиденье.

3. Снимите обшивку передней стойки.

4. Снимите верхнюю часть обшивки центральной стойки.

5. Снимите обшивку задней стойки.

6. Снимите солнцезащитный козырек вместе с его держателем.

7. Снимите потолочный поручень.

8. Снимите плафон потолочной консоли.

9. Снимите плафон освещения салона.

10. Отсоедините электрический разъем ECM зеркала.

11. Отсоедините датчик дождя.

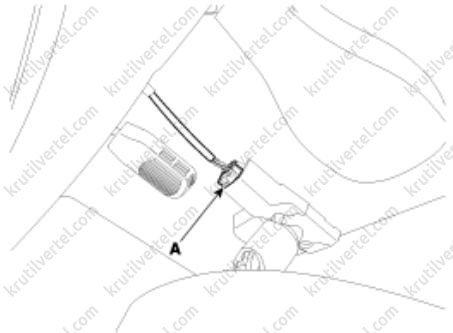

12. Снимите фиксаторы в передней стойке и отсоедините главный разъем (А) потолочной обшивки.

Левая сторона

Правая сторона

13. Снимите фиксаторы в задней правой стойке и отсоедините электрические разъемы (А).

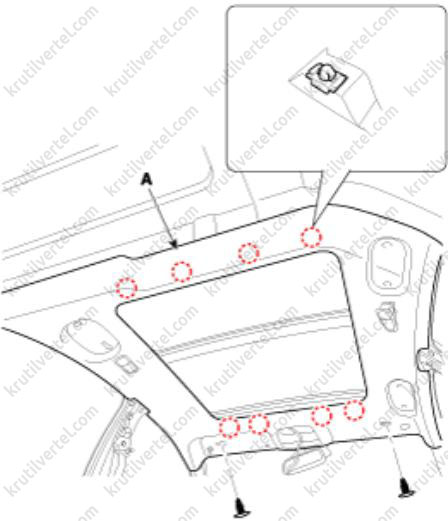

14. Отсоедините фиксаторы и снимите потолочную обшивку (A).

Примечание:
Не допускайте образования складок на потолочной обшивке.

15. Отсоедините главный разъем (А) потолочной обшивки.

16. Снимите узел потолочной обшивки (А) с панели кузова, затем извлеките его из автомобиля через проем задней двери.

17. Снимите плафон освещения косметического зеркала.

18. Снимите жгут проводов (A) с потолочной обшивки (B).

Примечание:
- При снятии жгута проводов (A) потолочной обшивки действуйте осторожно, чтобы не повредить их.
- При прокладке жгута проводов (A) в потолочной обшивке закрепляйте его непрерывной полоской термоклея с помощью клеевого пистолета.
- Для предотвращения шума поместите на потолочную обшивку (В) звукоизолирующую накладку.

19. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Обшивка багажного отделения

Снятие и установка

1. Снимите подушку заднего сиденья.

2. Снимите спинку заднего сиденья.

3. Снимите заднюю часть обшивки задней багажной полки.

4. Отверните болты крепления и затем снимите центральную накладку перегородки багажного отделения (А).

5. Снимите крышку багажного отделения (В).

6. Снимите обшивку задней поперечины (С).

7. Снимите боковую накладку перегородки багажного отделения (D).

8. Отверните винты крепления и затем снимите боковую обшивку багажного отделения (Е).

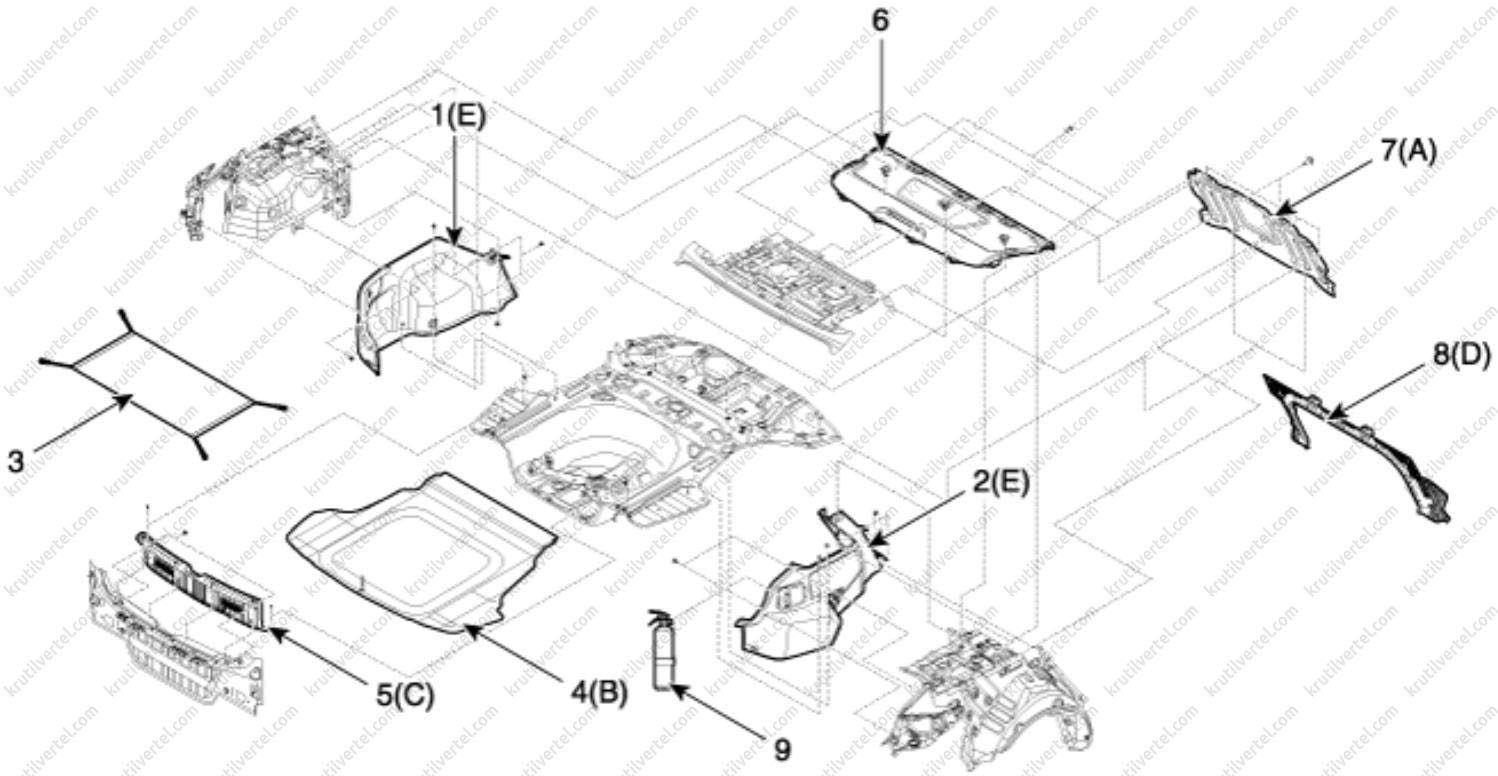

Вариант исполнения 1

1. Боковая обшивка багажного отделения с левой стороны.
2. Боковая обшивка багажного отделения с правой стороны.
3. Сетка для багажа.
4. Крышка багажного отделения.
5. Обшивка задней поперечины.
6. Обшивка задней багажной полки.
7. Центральная накладка перегородки багажного отделения.
8. Боковая накладка перегородки багажного отделения.
9. Огнетушитель.

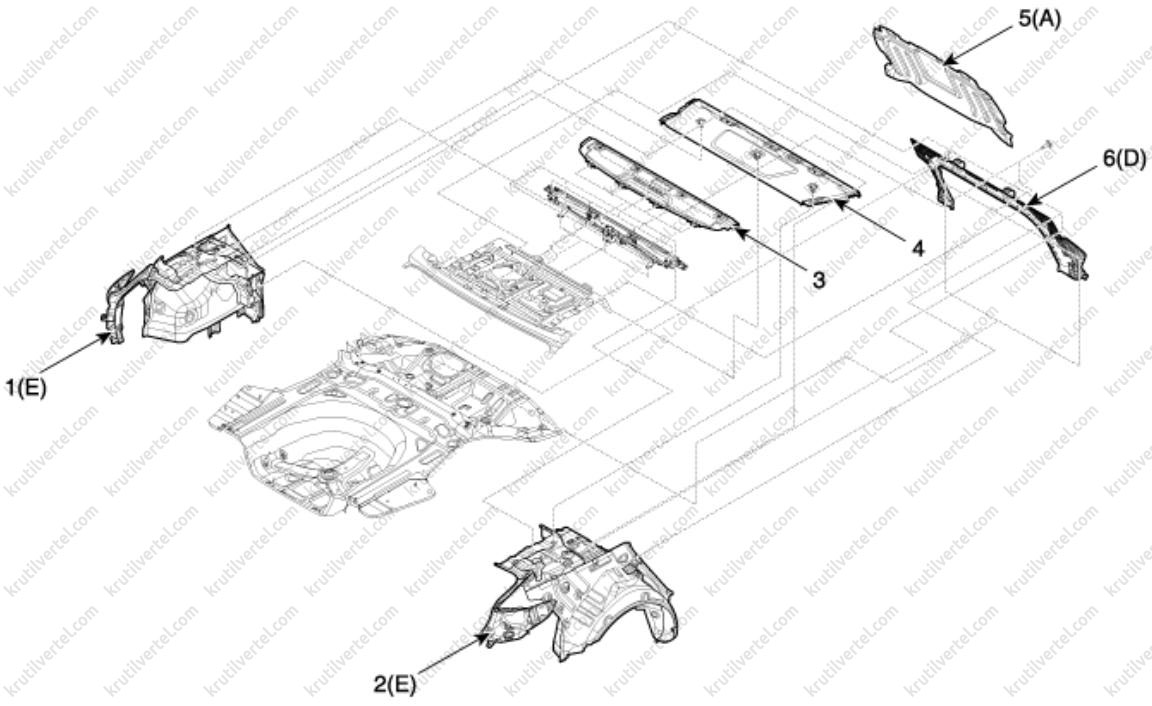

Вариант исполнения 2

1. Боковая обшивка багажного отделения с левой стороны.
2. Боковая обшивка багажного отделения с правой стороны.
3. Задняя часть обшивки задней багажной полки.
4. Передняя часть обшивки задней багажной полки.
5. Центральная накладка перегородки багажного отделения.
6. Боковая накладка перегородки багажного отделения.

9. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Напольный коврик

Снятие и установка

1. Снимите переднее сиденье.

2. Снимите заднее сиденье.

3. Аккуратно снимите уплотнитель передней двери на стороне кузова.

4. Аккуратно снимите уплотнитель задней двери на стороне кузова.

5. Снимите противозадирную накладку передней двери.

6. Снимите противозадирную накладку задней двери.

7. Снимите нижнюю часть обшивки центральной стойки.

8. Снимите боковую обшивку капота.

9. Снимите напольную консоль.

10. Снимите педаль акселератора.

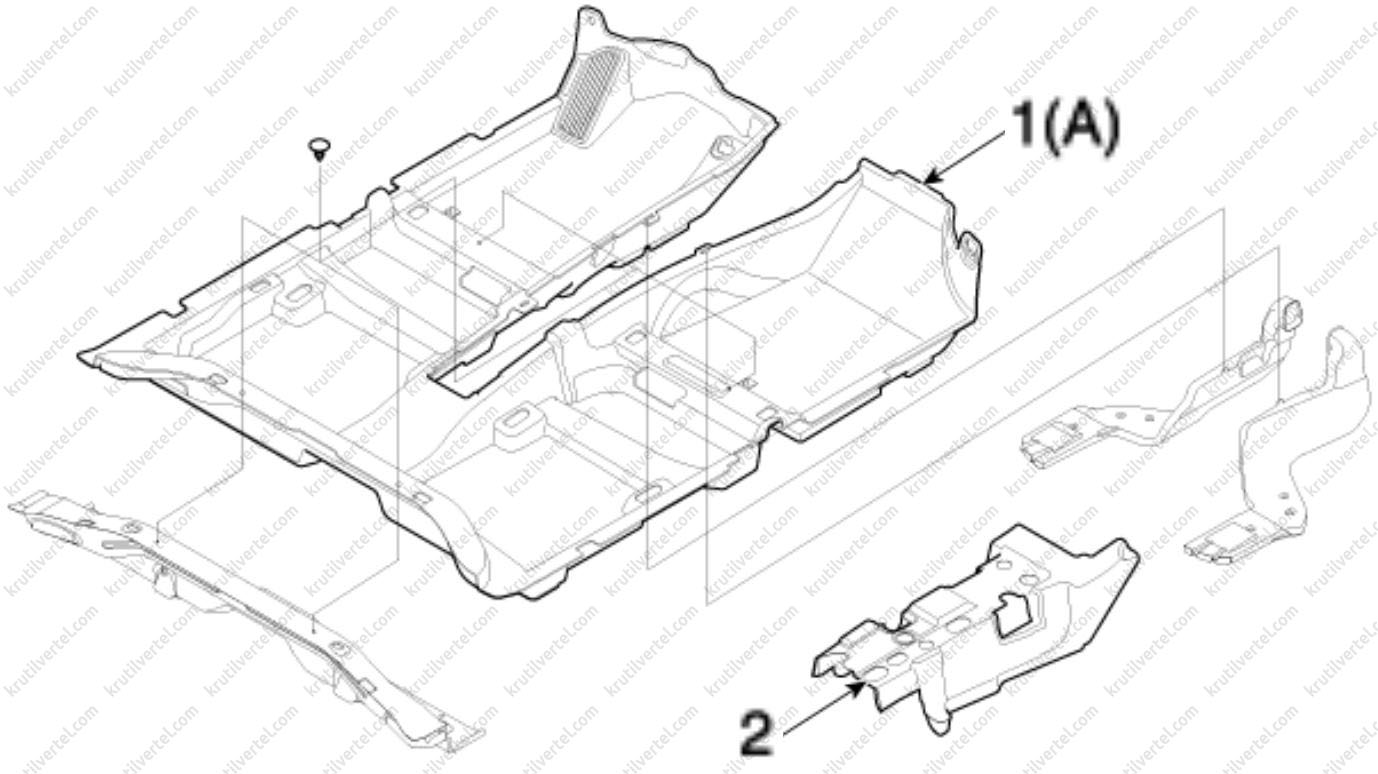

11. Снимите напольный коврик (А).

1. Напольный коврик в сборе.
2. Накладка тоннеля пола.

12. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Внутреннее зеркало заднего вида

Снятие и установка

1. Снимите крышку (А) внутреннего зеркала заднего вида.

2. Отсоедините электрический разъем (А) внутреннего зеркала заднего вида.

3. Для снятия внутреннего зеркала заднего вида (А) отверните винт крепления и потяните основание зеркала вниз.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Соблюдайте осторожность, чтобы не повредить ветровое стекло.

Сиденья

Снятие и установка переднего сиденья

1. Снимите анкерное крепление ремня безопасности переднего сиденья.

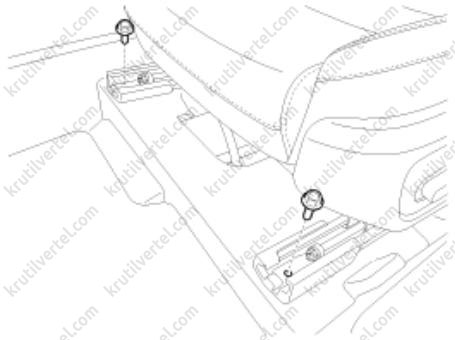

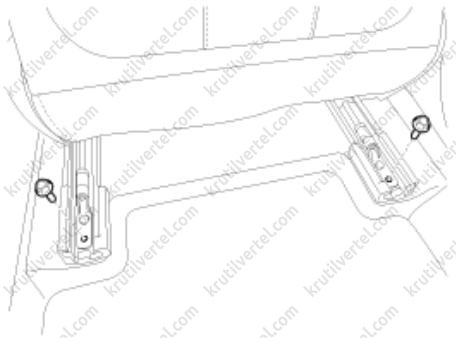

2. Отверните болты крепления и снимите переднее сиденье в сборе.

Примечание:
Момент затяжки при установке: 49,0 – 63,7 Н·м.

Передняя часть

Задняя часть

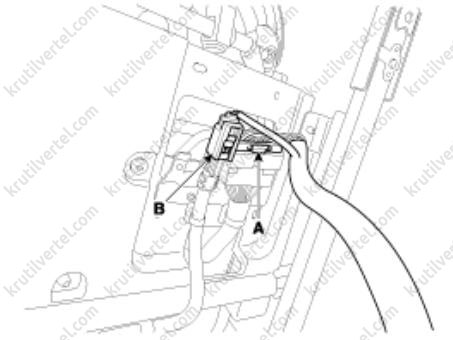

3. Отсоедините главный электрический разъем (А), разъем (В) модуля боковой подушки безопасности и разъем (С) замка ремня безопасности переднего сиденья.

Сиденье водителя

Сиденье пассажира

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на порядок установки болтов крепления сиденья:

• Соедините разъемы под передним сиденьем.
• Отодвиньте сиденье до упора назад и предварительно затяните передние болты крепления.
• Отодвиньте сиденье до упора вперед и до конца затяните задние болты крепления.
• Отодвиньте сиденье до упора назад еще раз и до конца затяните передние болты крепления.
• Проверьте плавность перемещения сиденья.

Снятие и установка заднего сиденья

Подушка заднего сиденья

1. Снимите узел (А) подушки заднего сиденья:

• Отсоедините подушку заднего сиденья, потянув ее вверх (стрелки 1).
• Снимите подушку заднего сиденья, потянув ее вверх и одновременно нажав назад (стрелки 2).

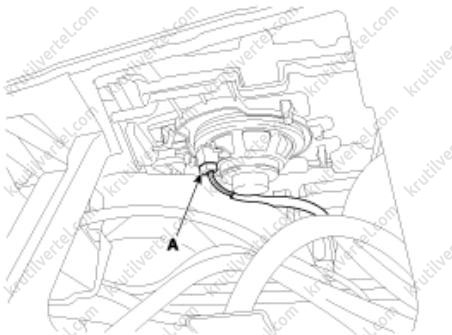

2. Отсоедините электрический разъем (А) подогрева подушки сиденья.

Левая сторона

Правая сторона

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: проверьте правильность подключения электрических разъемов.

Спинка заднего сиденья

1. Снимите подушку заднего сиденья.

2. Отсоедините ремень безопасности заднего центрального сиденья (А).

3. Отверните болты крепления и снимите спинку заднего сиденья (А) потянув ее вверх.

Примечание:
Момент затяжки при установке: 16,7 – 25,5 Н·м.

4. Установка производится в порядке, обратном снятию.
