Экстерьер Hyundai Sonata LF с 2014 года (+ обновления 2017 года)

3. Экстерьер

Примечание:
- Используйте перчатки для предотвращения травм рук.
- Во время снятия оберните отвертку с плоским шлицом или съемник защитной лентой, чтобы предотвратить повреждения компонентов.
- Во время работ будьте осторожны, чтобы не погнуть или не поцарапать панели отделки и поверхность кузова.

Крыло в сборе

Снятие и установка

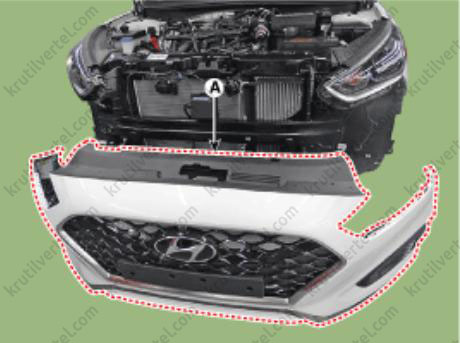

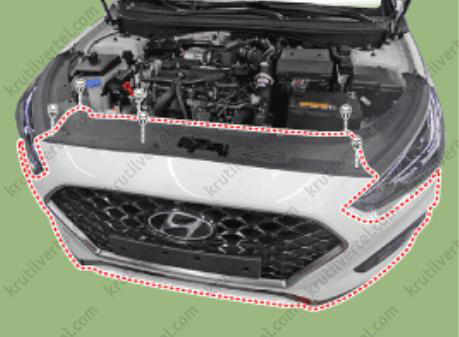

1. Снимите передний бампер.

2. Снимите фару.

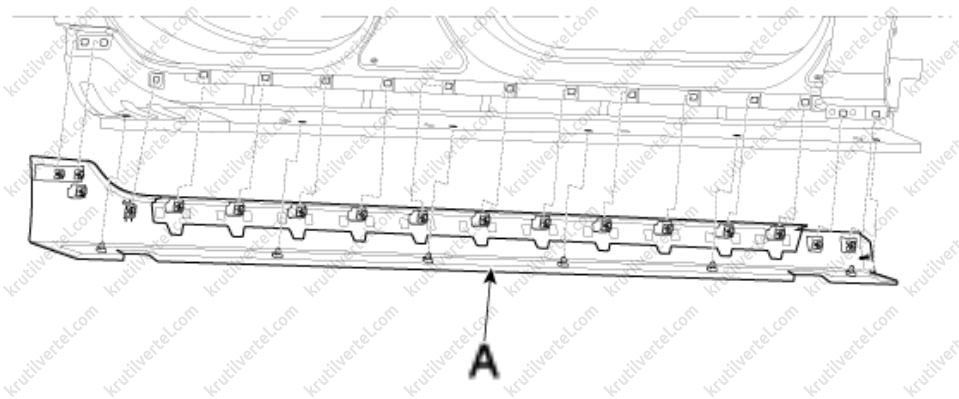

3. Снимите боковые молдинги порогов.

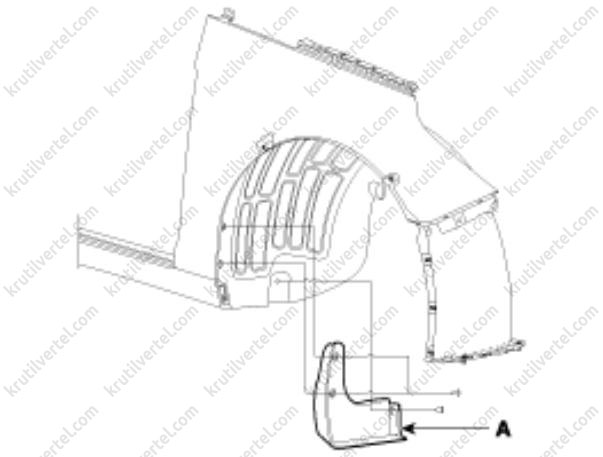

4. Снимите брызговик переднего колеса.

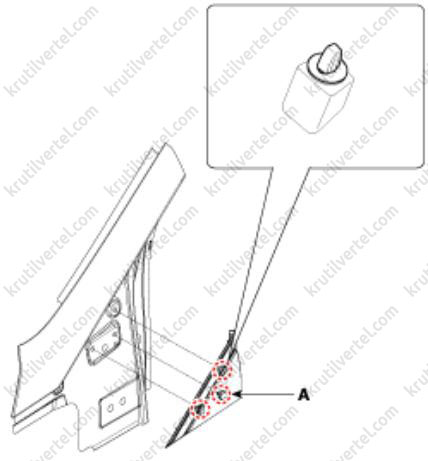

5. Снимите декоративную накладку крыла.

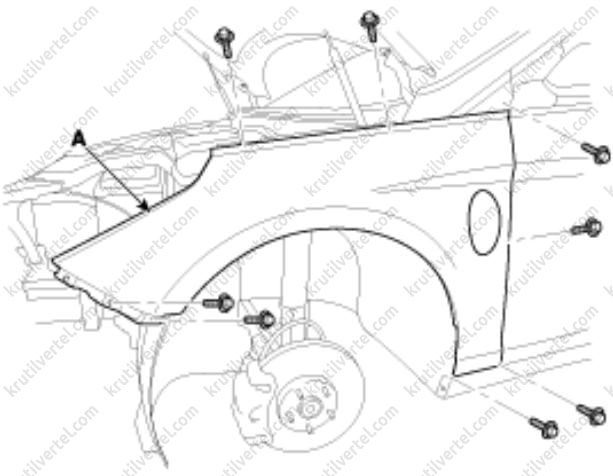

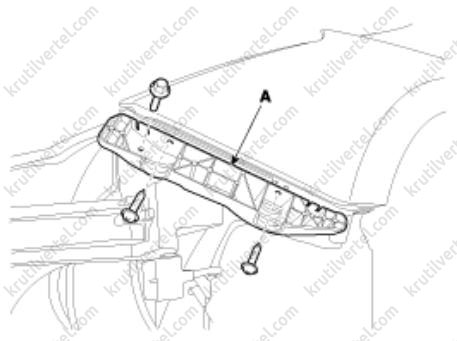

6. Отверните болты крепления и снимите боковой монтажный кронштейн (A) переднего бампера.

7. Отверните болты крепления и затем снимите крыло в сборе (А).

Примечание:
Момент затяжки при установке: 7,8 - 11,8 Н·м.

8. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Капот

Регулировка

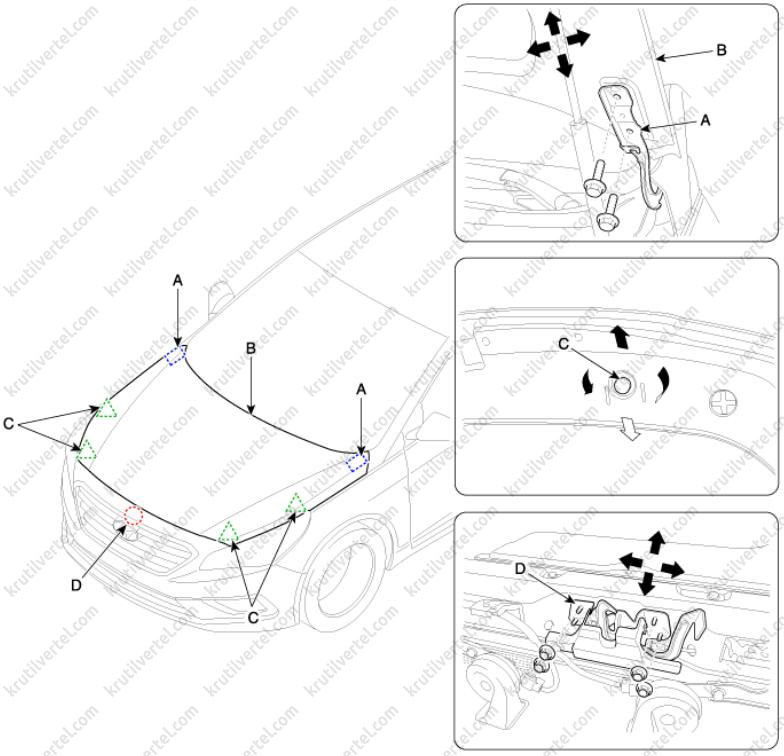

1. Ослабьте болты крепления петли капота (А), отрегулируйте капот (B), перемещая его вперед и назад или из стороны в сторону, затем затяните болты.

2. Отрегулируйте высоту капота перемещением буферов (C) вверх и вниз.

3. Ослабьте болты крепления замка капота (D) и отрегулируйте положение замка, перемещая его вверх, вниз, влево и вправо.

Снятие и установка капота в сборе

Примечание:
Для снятия или установки капота нужен помощник.

1. Отверните болты крепления петли капота (А) и снимите капот (В).

Примечание:
Момент затяжки при установке: 21,6 - 26,5 Н·м.

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания капота.
• Проверьте выравнивание положения капота.

Снятие и установка подъемного механизма капота

Примечание:
- Для снятия или установки подъемного механизма капота нужен помощник.
- При снятии подъемного механизма капота сначала снимите нижнюю часть, затем верхнюю.

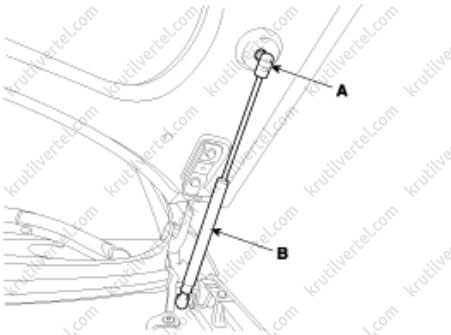

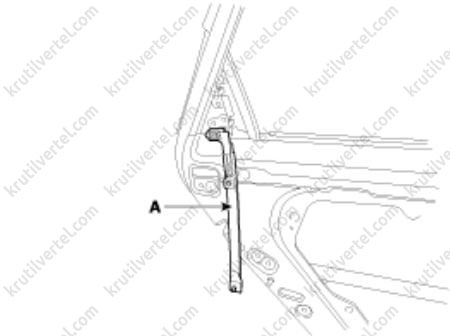

1. С помощью отвертки с плоским шлицем немного приподнимите фиксаторы (А) с обоих концов подъемного механизма (В).

2. Для установки вставьте в кронштейн ответные места под защелки на подъемном механизме.

Примечание:
Убедитесь в правильности блокировки/разблокировки и открывания/закрывания капота.

Снятие и установка изоляционной накладки капота

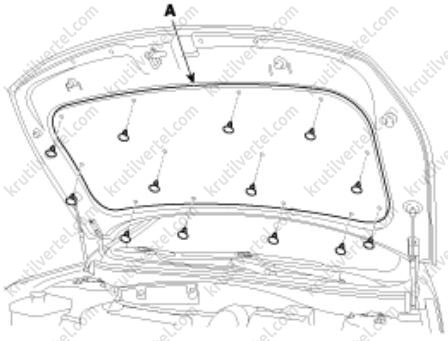

1. С помощью отвертки с плоским шлицем или специального съемника снимите фиксаторы, затем демонтируйте изоляционную накладку капота (А).

Примечание:
Старайтесь не поцарапать панель капота.

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка ручки отпирания капота

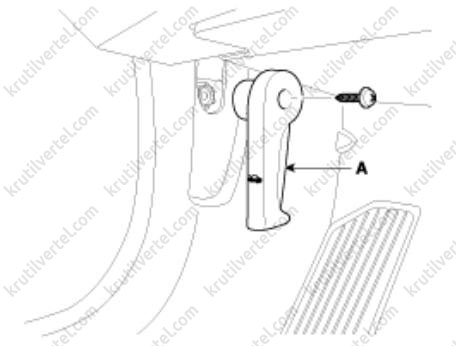

1. Отверните винт крепления, после чего снимите ручку отпирания капота (А).

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности подсоединения троса замка капота.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания капота.

Снятие и установка замка капота

1. Снимите передний бампер.

2. Снимите правую фару.

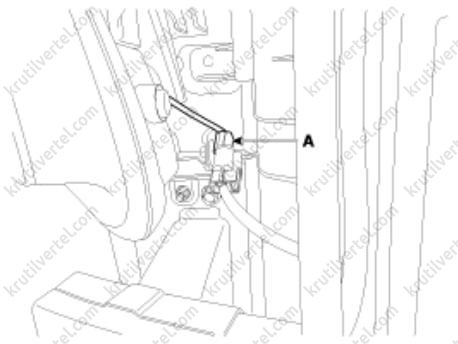

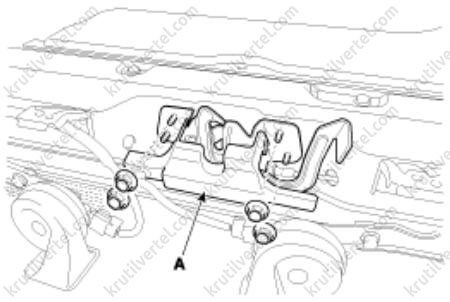

3. Отсоедините электрический разъем замка капота (А), затем отсоедините монтажный фиксатор жгута проводов.

4. Отверните болты крепления замка капота (A).

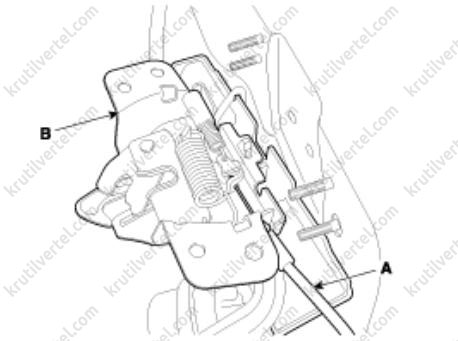

5. Отсоедините трос замка капота (А) и затем снимите замок капота (В).

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь, что трос замка капота установлен правильно.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания замков.
• Отрегулируйте замок.

Крышка багажного отделения

Регулировка

1. Ослабьте болты крепления петли (А) крышки багажного отделения и отрегулируйте крышку, перемещая ее вперед и назад или из стороны в сторону.

2. Отрегулируйте зазор между крышкой багажного отделения и кузовом, поворачивая буферы (В) крышки.

3. Ослабьте болты крепления концевого упора (С) крышки багажного отделения, отрегулируйте концевой упор, перемещая его вперед и назад или из стороны в сторону, затем затяните болты.

Снятие и установка крышки багажного отделения

Примечание:
При снятии и установке крышки багажного отделения необходимо работать с помощником.

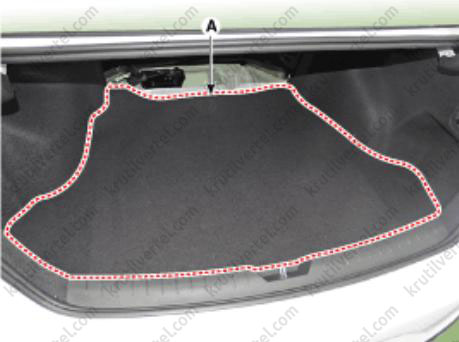

1. Снимите обшивку крышки багажного отделения.

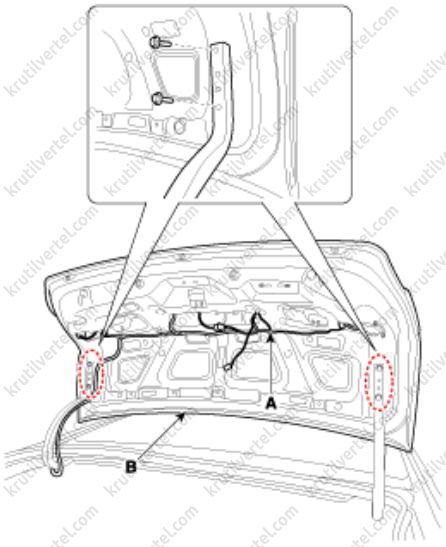

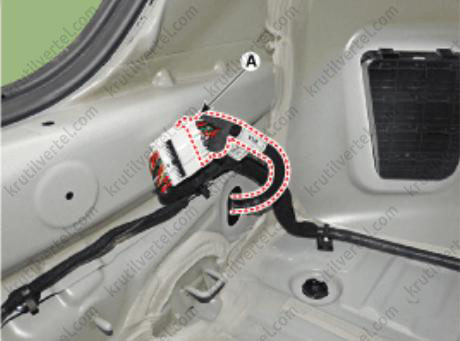

2. Отсоедините электрические разъемы и жгут проводов крышки багажного отделения (А).

3. Отверните болты крепления и снимите узел крышки багажного отделения (В).

Примечание:
Момент затяжки при установке: 6,9 – 8,8 Н·м.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания крышки багажного отделения.
• Отрегулируйте положение крышки багажного отделения.
• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка обшивки крышки багажного отделения

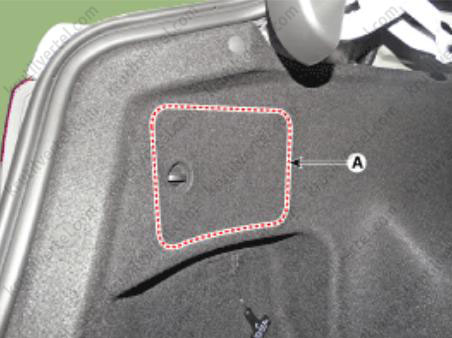

1. Приподнимите крышку (А).

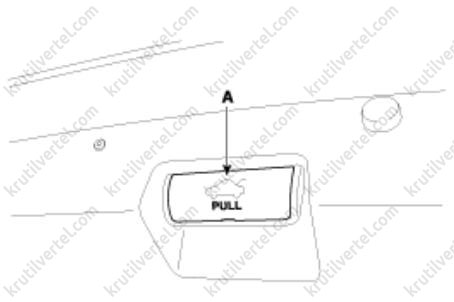

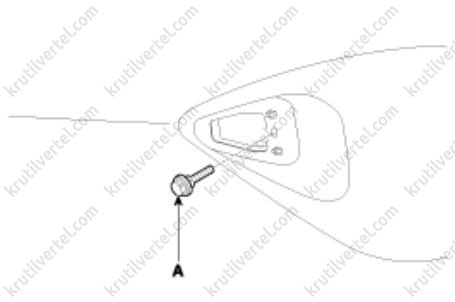

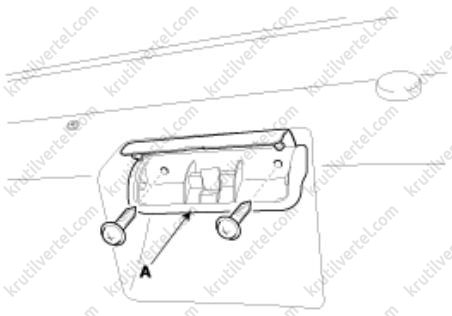

2. Отверните винты крепления и снимите ручку (А) багажного отделения.

3. Отверните винты крепления и извлеките фиксаторы, после чего снимите обшивку (A) крышки багажного отделения.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка держателя ключа крышки багажного отделения

1. Снимите обшивку крышки багажного отделения.

2. Отверните гайки крепления держателя ключа крышки багажного отделения.

Примечание:
Момент затяжки при установке: 6,9 – 8,8 Н·м.

3. Отсоедините трос (А) и затем снимите держатель ключа крышки багажного отделения (В).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания крышки багажного отделения.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка задней панели крышки багажного отделения

1. Снимите обшивку крышки багажного отделения.

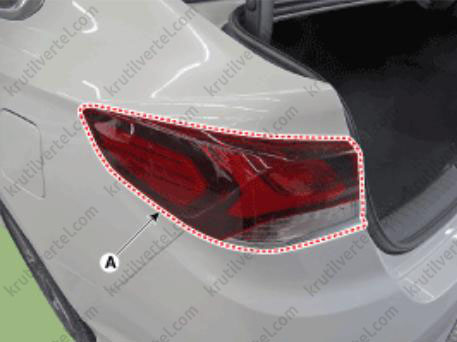

2. Снимите задний комбинированный фонарь.

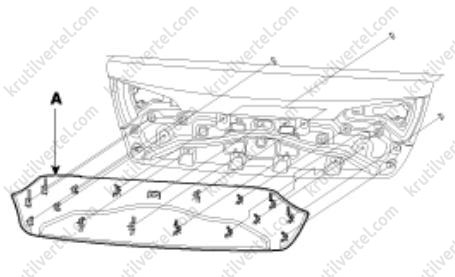

3. Отверните гайки крепления и затем снимите заднюю панель крышки багажного отделения (А).

Примечание:
Момент затяжки при установке: 6,9 – 8,8 Н·м.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Замена уплотнителя крышки багажного отделения

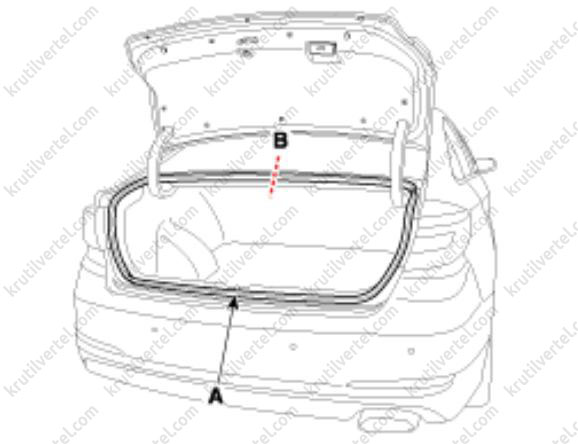

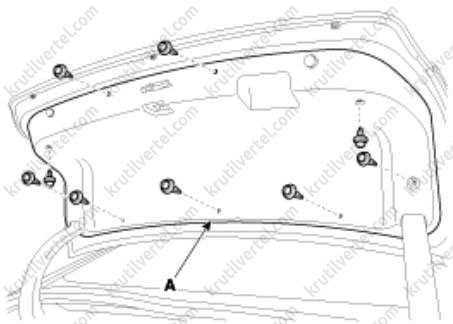

1. Снимите уплотнитель (А) крышки багажного отделения.

Примечание:
Не наносите герметик на кузов.

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: во время установки уплотнителя крышки багажного отделения следите за линией маркировки центра (В).

Снятие и установка замка крышки багажного отделения

1. Снимите обшивку крышки багажного отделения.

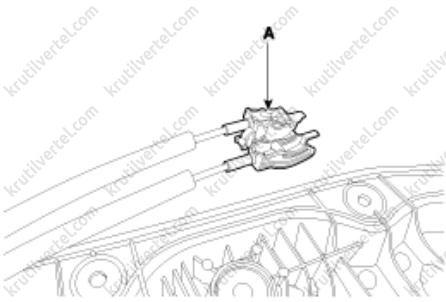

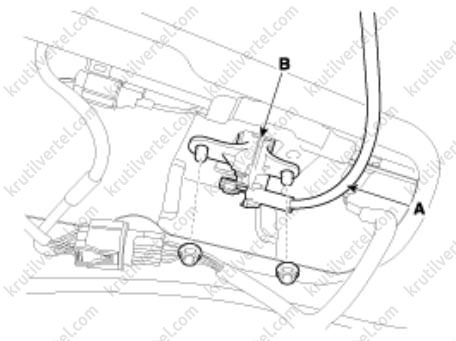

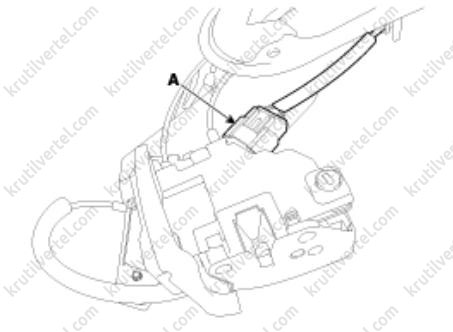

2. Отсоедините электрический разъем (А) и трос (В) замка крышки багажного отделения.

3. Отверните болты крепления и затем снимите замок крышки багажного отделения (А).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подсоединения троса замка крышки багажного отделения.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания крышки багажного отделения.

Лючок заливной горловины

Снятие и установка

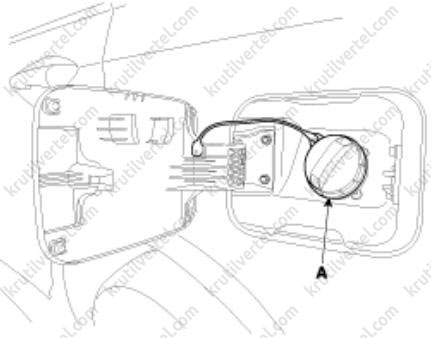

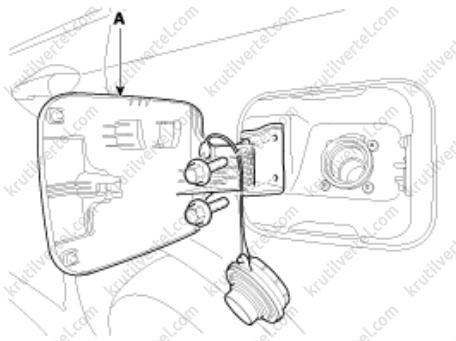

1. Открутите крышку (А) заливной горловины топлива.

2. Отверните болты крепления и затем снимите лючок заливной горловины (А).

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания лючка заливной горловины.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Передняя дверь

Регулировка

Регулировка положения стекла

Примечание:
Проверьте направляющие опускного стекла на предмет повреждения или износа, при необходимости замените их новыми.

1. Снимите обивку передней двери.

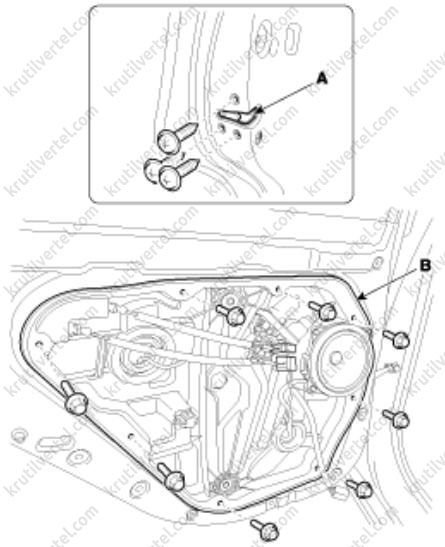

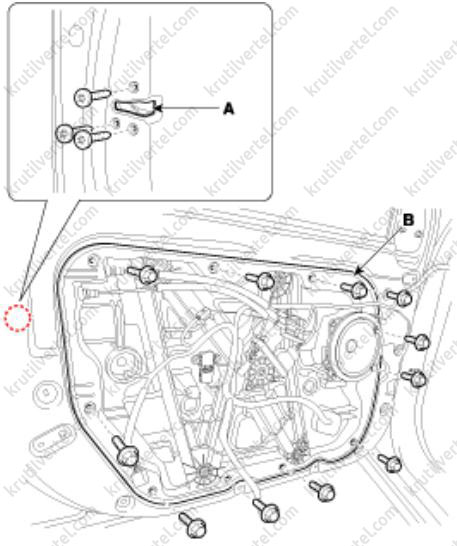

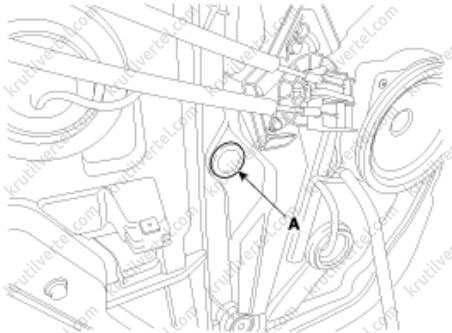

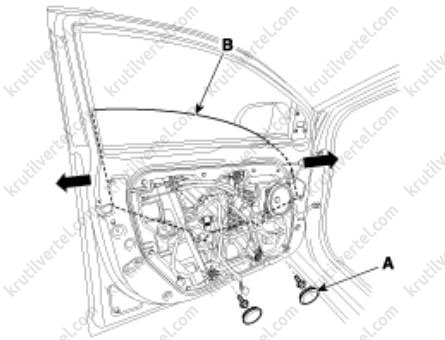

2. Снимите монтажные заглушки (А) модуля передней двери.

3. Ослабьте болты крепления стекла и отрегулируйте зазоры стекла (В), двигая его из стороны в сторону, затем затяните болты крепления.

4. Проверьте правильность работы стекла.

Регулировка положения ограничителя замка двери

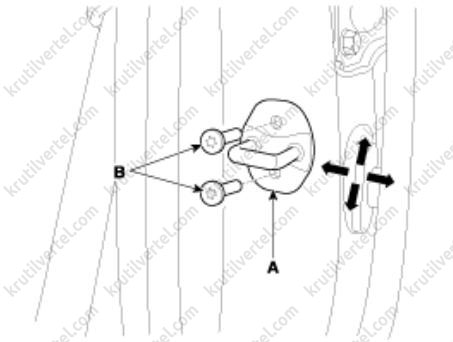

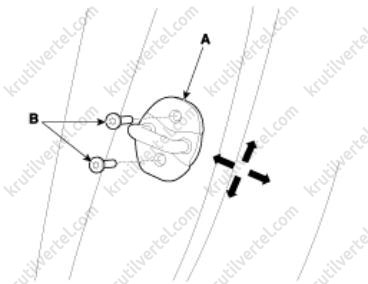

1. Ослабьте болты крепления (В) и отрегулируйте ограничитель замка двери (А), перемещая его вперед и назад или из стороны в сторону, затем затяните болты крепления.

Примечание:
Момент затяжки при установке: 16,7 – 25,5 Н·м.

2. Выставьте ограничитель замка двери несильными ударами пластмассовым молотком. Возможно только небольшое перемещение ограничителя.

3. Потяните наружную ручку в направлении наружу и прижмите дверь к кузову так, чтобы убедиться в том, что ограничитель замка позволяет двери прилегать к кузову заподлицо. Если дверь запирается нормально, затяните болты крепления и проверьте еще раз.

Регулировка положения двери

Примечание:
После установки двери убедитесь, что передняя дверь находится заподлицо с кузовом / все края передней двери параллельны кузову. Проверьте, что края двери и кузова параллельны. Прежде чем приступить к регулировке, замените болты крепления.

1. Проверьте параллельность кромок двери и кузова.

2. Перед выполнением регулировки дверей расположите автомобиль на горизонтальной поверхности.

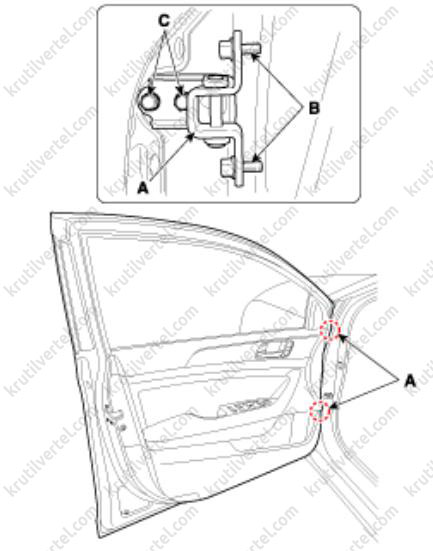

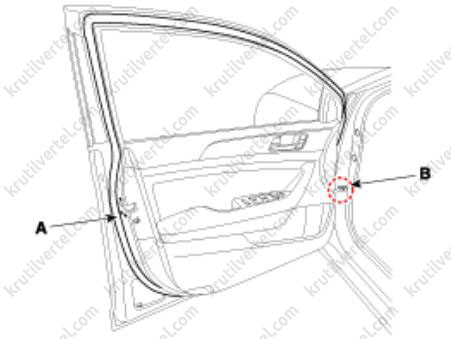

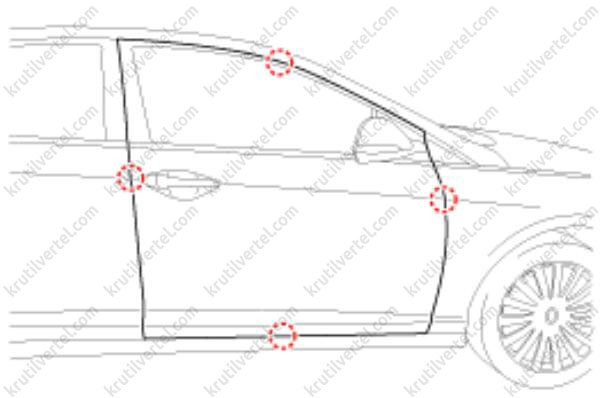

3. Отрегулируйте петли (A):

• Ослабьте болты крепления двери и перемещайте дверь внутрь или наружу, пока она не встанет заподлицо с кузовом.
• Ослабьте болты крепления петли и перемещайте дверь вперед и назад или вверх и вниз.
• Во избежание повреждения двери во время ее регулировки положите на домкрат техническую салфетку.

Примечание:
Момент затяжки при установке: 21,6 - 26,5 Н·м (болты В) и 37,3 – 41,2 Н·м (болты С).

4. Смажьте трущиеся части петель в указанных местах.

5. Убедитесь в водонепроницаемости двери.

Снятие и установка обивки передней двери

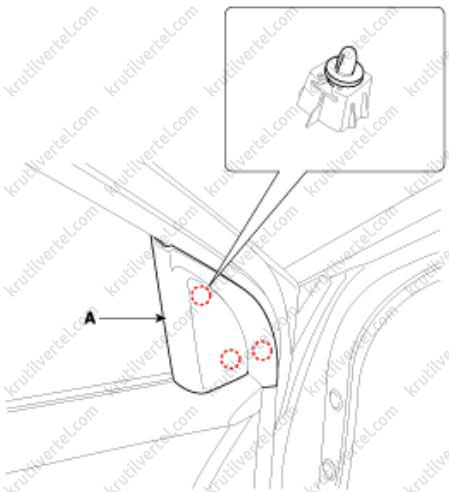

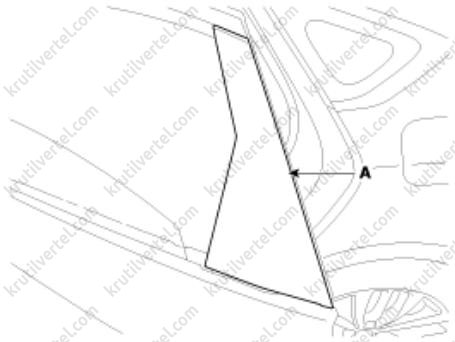

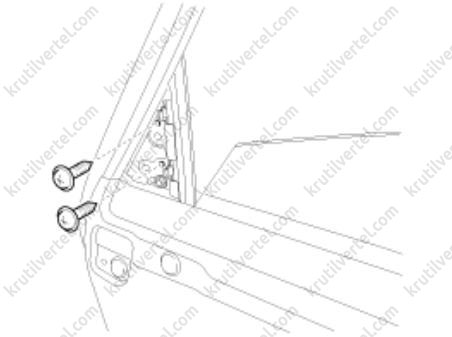

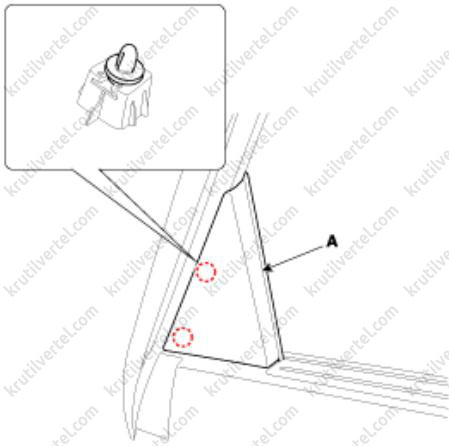

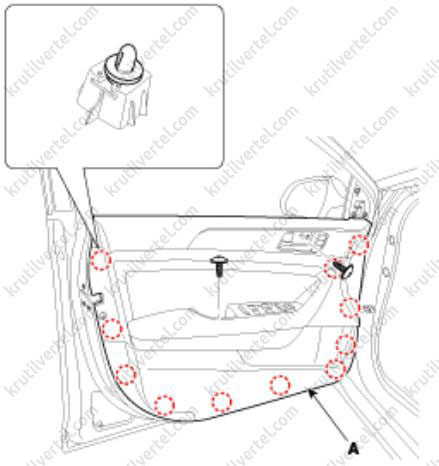

1. Ослабив крепежные зажимы, снимите внутреннюю треугольную крышку передней двери (А).

2. С помощью отвертки с плоским шлицем или специального съемника снимите накладку ручки передней двери (А).

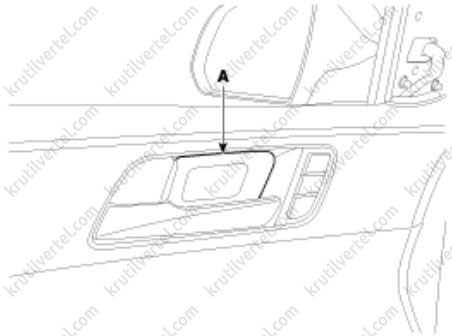

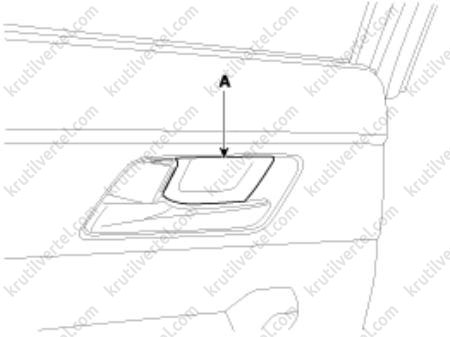

3. Потяните внутреннюю ручку передней двери с помощью отвертки с плоским шлицем и снимите крышку (A), используя отверстие, расположенное внутри ручки.

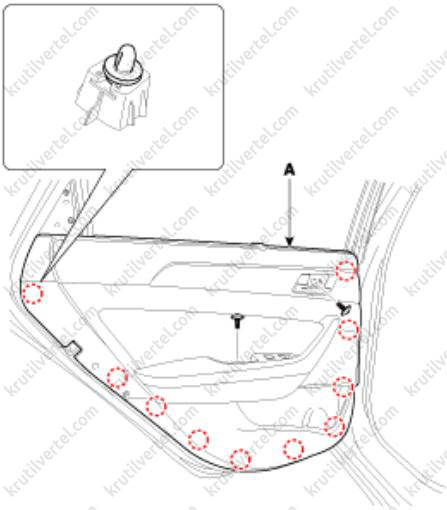

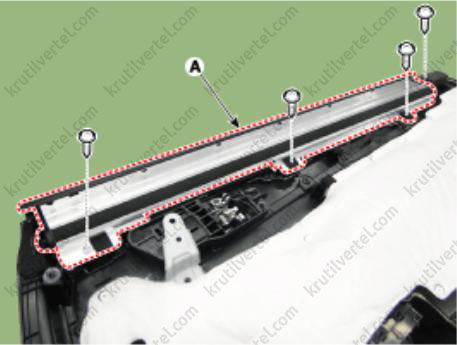

4. Отверните винты крепления и снимите нижнюю часть обивки (А) передней двери с помощью отвертки с плоским шлицем.

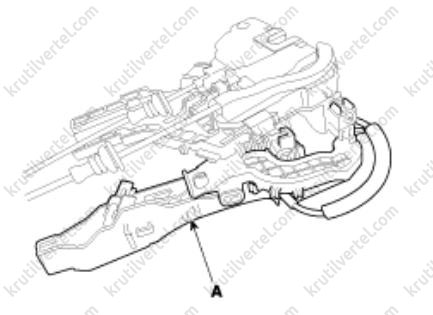

5. Отсоедините корпус (А) внутренней ручки передней двери.

6. Отсоедините разъем (В) переключателя электростеклоподъемника.

7. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка внутренней ручки передней двери

1. Снимите обивку передней двери.

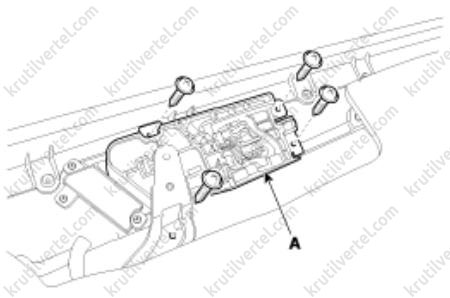

2. Отверните винты крепления и снимите узел (А) внутренней ручки передней двери.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка опускного стекла передней двери

1. Снимите обивку передней двери.

2. Отверните винты крепления и снимите внутренний уплотнитель (A) передней двери.

3. Опустите стекло с помощью переключателя электростеклоподъемника, пока в отверстии заглушки не будет видны болты крепления стекла.

Внимание:
Старайтесь не уронить стекло и не поцарапать его поверхность.

Примечание:
Если стекло не перемещается автоматически, снимите электродвигатель и совместите отверстие вручную.

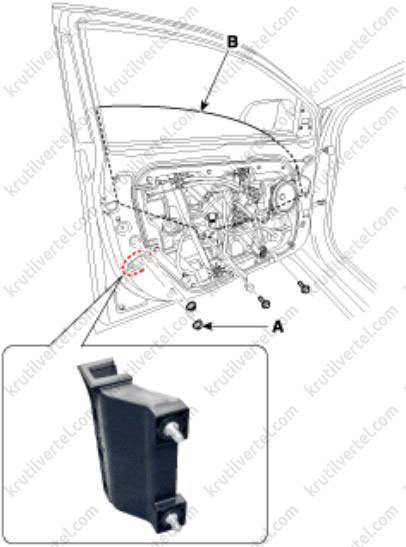

4. Отверните гайки крепления (A) нижней направляющей опускного стекла передней двери.

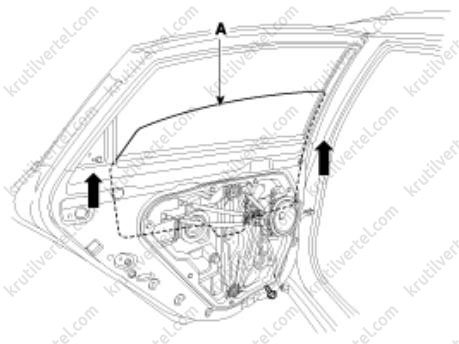

5. Отверните болты крепления и потяните вверх опускное стекло передней двери (B), наклоняя его.

Примечание:
Момент затяжки при установке: 7,8 – 11,8 Н·м.

6. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь, что стекло плавно поднимается и опускается.
• Проверьте направляющую опускного стекла на наличие повреждений и замените при необходимости.
• При необходимости отрегулируйте положение стекла.

Снятие и установка модуля передней двери

1. Снимите стекло передней двери.

2. Снимите наружную ручку передней двери.

3. Отверните болт крепления (А) основания наружной ручки передней двери.

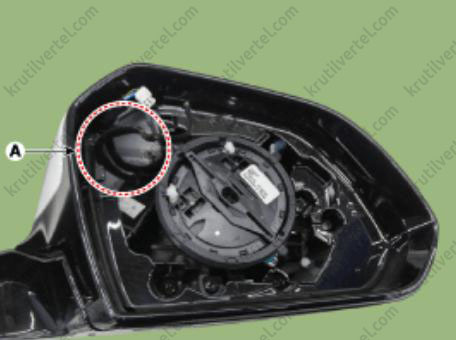

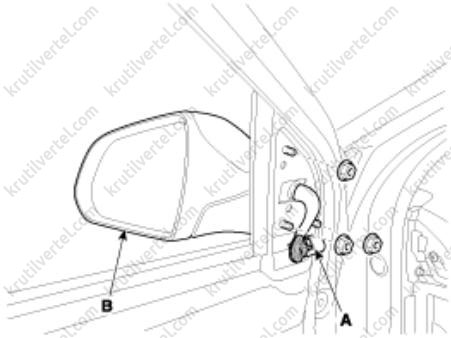

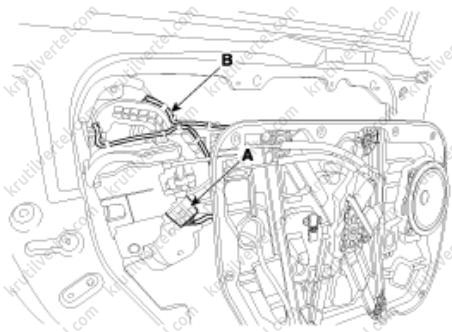

4. Отсоедините электрический разъем (А) наружного зеркала заднего вида.

5. Отверните винты крепления замка передней двери (А).

Примечание:
Момент затяжки при установке: 3,9 – 5,9 Н·м.

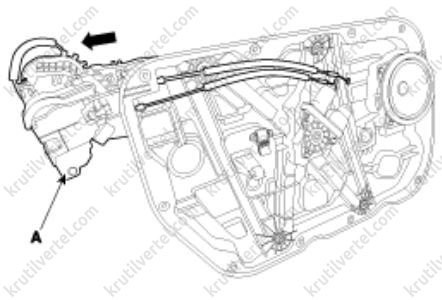

6. Отверните болты крепления и затем снимите модуль передней двери (В).

Примечание:
Момент затяжки при установке: 7,8 – 11,8 Н·м.

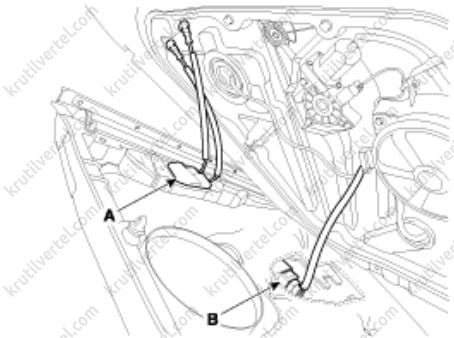

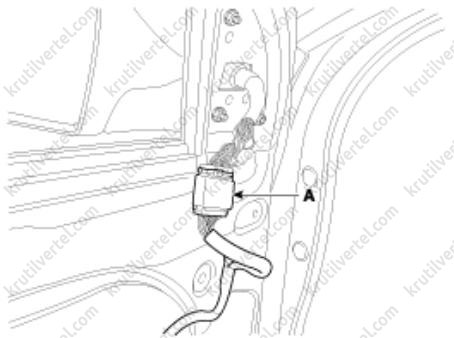

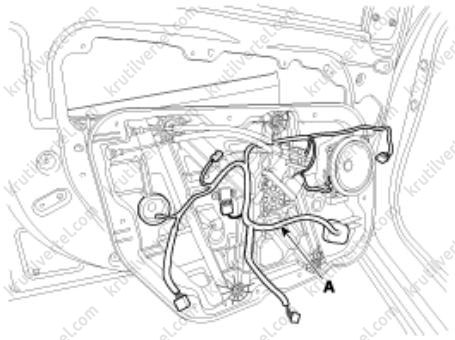

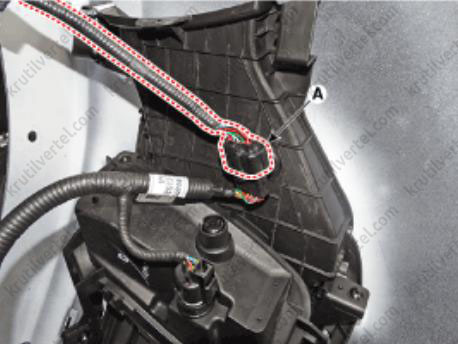

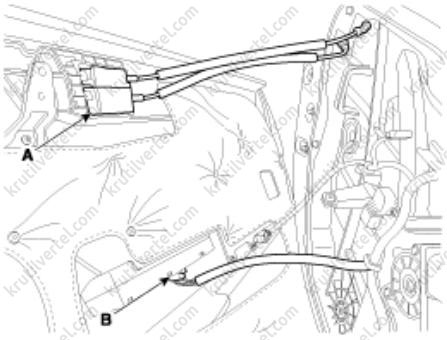

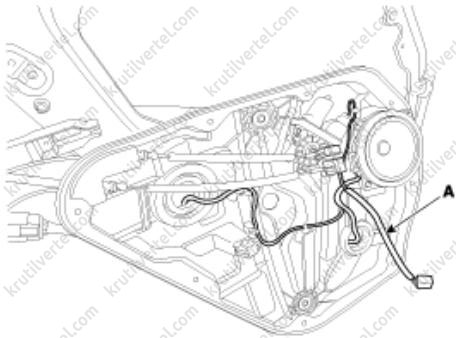

7. Отсоедините электрические разъемы и жгут проводов (А) модуля передней двери.

8. Снимите замок передней двери.

9. Снимите динамик передней двери.

10. Снимите электродвигатель стеклоподъемника.

11. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Поверхность всех деталей должна быть покрыта достаточным количеством смазки.
• Проверьте правильность подключения электрических разъемов.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.

Снятие и установка наружной ручки передней двери

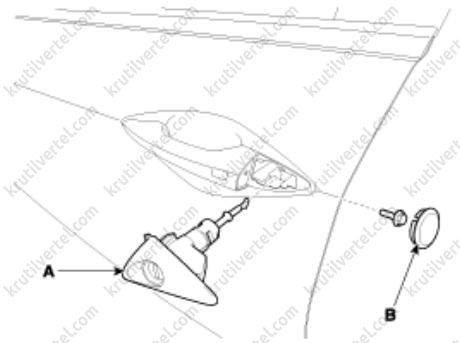

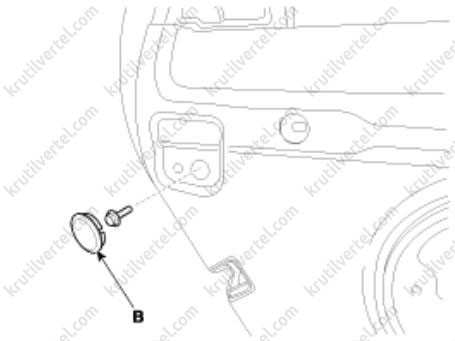

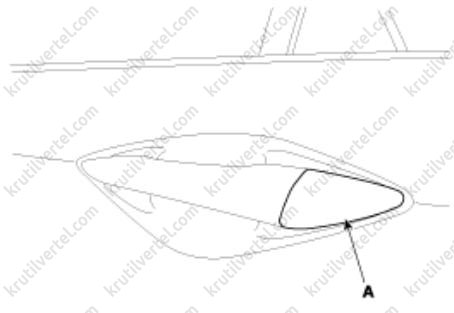

1. Удалите заглушку отверстия (В).

2. Отверните болт крепления (A) и снимите блок замка (B) передней двери.

Примечание:
Момент затяжки при установке: 6,9 – 10,8 Н·м.

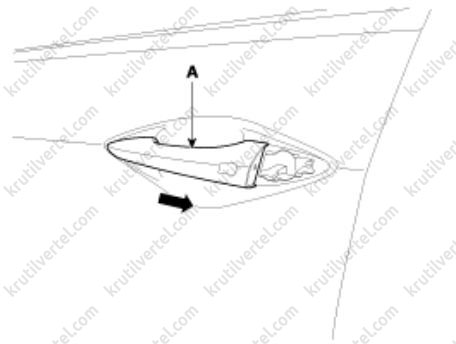

3. Снимите наружную ручку (A) передней двери, сдвинув ее назад.

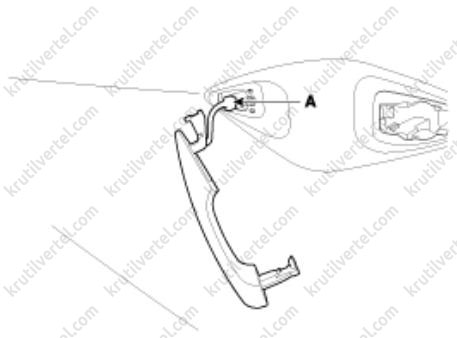

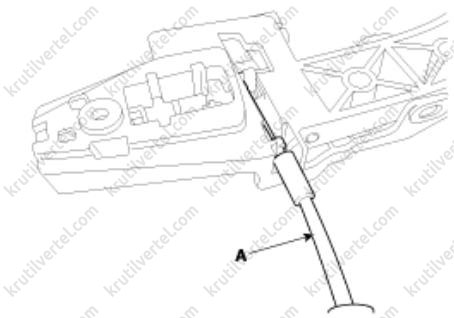

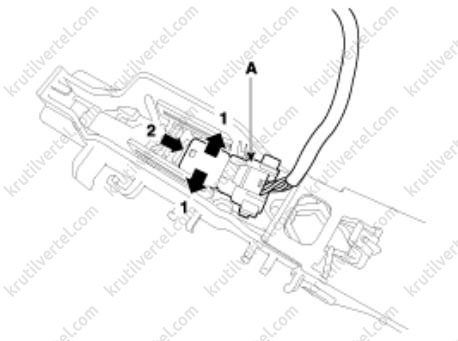

4. Отсоедините электрический разъем (A) наружной ручки передней двери.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Не забудьте установить накладки (A) наружной ручки между самой ручкой и панелью двери.

• Проверьте правильность подключения электрического разъема.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.

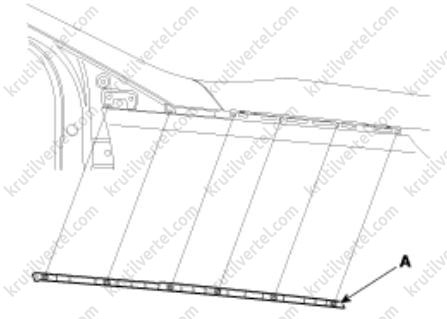

Снятие и установка наружного уплотнителя передней двери

1. Опустите стекло передней двери в крайнее нижнее положение, нажав на соответствующий переключатель.

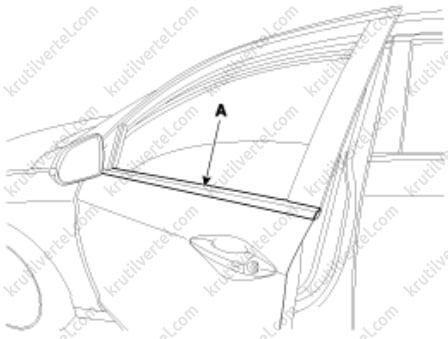

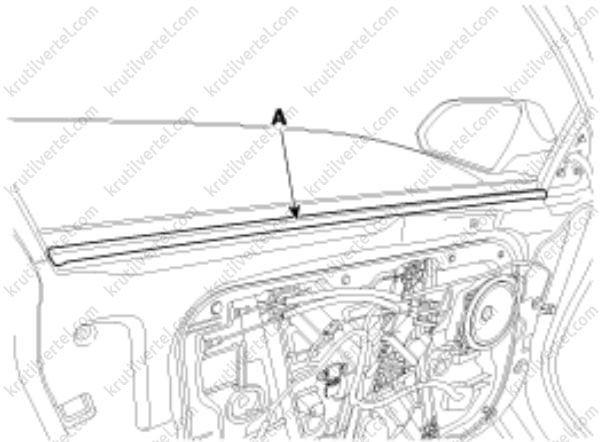

2. Снимите наружный уплотнитель (А) стекла передней двери.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

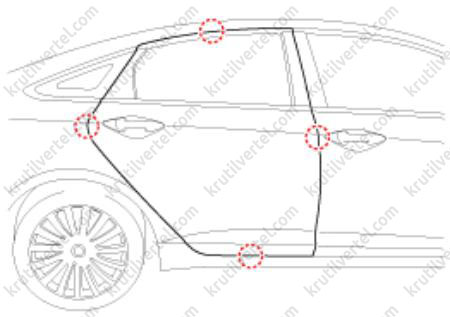

Снятие и установка бокового уплотнителя передней двери

1. Отверните болт крепления ограничителя передней двери (В).

Примечание:
Момент затяжки при установке: 16,7 – 21,6 Н·м.

2. Отсоедините фиксаторы и снимите боковой уплотнитель (A) передней двери.

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка замка передней двери

1. Снимите модуль передней двери.

2. Чтобы снять соединитель основания наружной ручки передней двери (A), расцепите два стопорных штифта в направлении стрелок (1), а затем потяните соединитель в направлении стрелки (2).

3. Отсоедините электрический разъем (A), нажав на стопорный штифт, и отсоедините жгут проводов (B) от верхней части замка передней двери.

4. Снимите корпус внутренней ручки передней двери (A).

5. Снимите узел замка передней двери (A), потянув его в направлении стрелки.

6. Снимите основание наружной ручки передней двери (A), нажав на стопорные штифты, расположенные сзади.

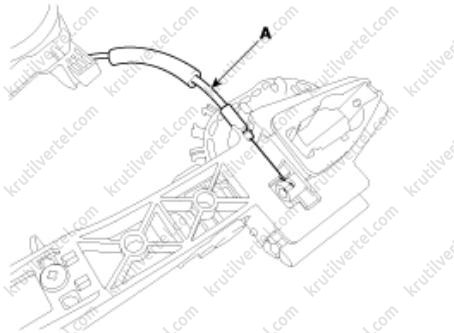

7. Отсоедините трос наружной ручки передней двери (A).

8. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Задняя дверь

Регулировка

Регулировка положения стекла

Примечание:
Проверьте направляющие опускного стекла на предмет повреждения или износа, при необходимости замените их новыми.

1. Снимите обивку задней двери.

2. Снимите монтажную заглушку (А) модуля задней двери.

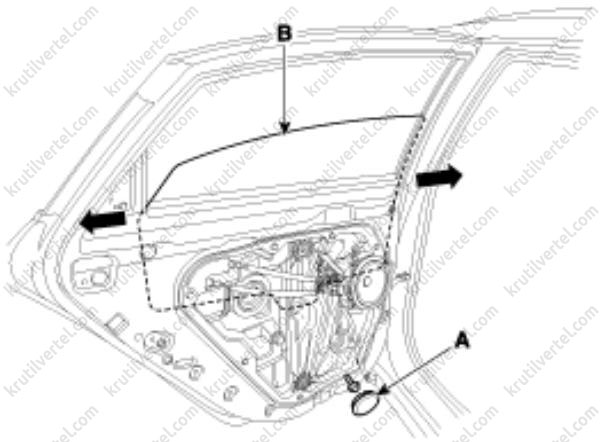

3. Ослабьте болты крепления стекла и отрегулируйте зазоры стекла (В), двигая его из стороны в сторону, затем затяните болты крепления.

4. Проверьте правильность работы стекла.

Регулировка положения ограничителя замка двери

1. Ослабьте болты крепления (В) и отрегулируйте ограничитель замка двери (А), перемещая его вперед и назад или из стороны в сторону, затем затяните болты крепления.

Примечание:
Момент затяжки при установке: 16,7 – 25,5 Н·м.

2. Выставьте ограничитель замка двери несильными ударами пластмассовым молотком. Возможно только небольшое перемещение ограничителя.

3. Потяните наружную ручку в направлении наружу и прижмите дверь к кузову так, чтобы убедиться в том, что ограничитель замка позволяет двери прилегать к кузову заподлицо. Если дверь запирается нормально, затяните болты крепления и проверьте еще раз.

Регулировка положения двери

Примечание:
После установки двери убедитесь, что задняя дверь находится заподлицо с кузовом / все края задней двери параллельны кузову. Проверьте, что края двери и кузова параллельны. Прежде чем приступить к регулировке, замените болты крепления.

1. Проверьте параллельность кромок двери и кузова.

2. Перед выполнением регулировки дверей расположите автомобиль на горизонтальной поверхности.

3. Отрегулируйте петли (A):

• Ослабьте болты крепления двери и перемещайте дверь внутрь или наружу, пока она не встанет заподлицо с кузовом.
• Ослабьте болты крепления петли и перемещайте дверь вперед и назад или вверх и вниз.
• Во избежание повреждения двери во время ее регулировки положите на домкрат техническую салфетку.

Примечание:
Момент затяжки при установке: 21,6 - 26,5 Н·м (болты В) и 37,3 – 41,2 Н·м (болты С).

4. Смажьте трущиеся части петель в указанных местах.

5. Убедитесь в водонепроницаемости двери.

Снятие и установка обивки задней двери

1. С помощью отвертки с плоским шлицем или специального съемника снимите внутреннюю треугольную крышку задней двери (А).

2. С помощью отвертки с плоским шлицем или специального съемника снимите накладку ручки задней двери (А).

3. Потяните внутреннюю ручку задней двери с помощью отвертки с плоским шлицем и снимите крышку (A), используя отверстие, расположенное внутри ручки.

4. Отверните винты крепления и снимите нижнюю часть обивки (А) задней двери с помощью отвертки с плоским шлицем.

5. Отсоедините корпус (А) внутренней ручки задней двери.

6. Отсоедините разъем (В) переключателя электростеклоподъемника.

7. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрических разъемов.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка внутренней ручки задней двери

1. Снимите обивку задней двери.

2. Снимите шторку задней двери в сборе.

3. Отверните винты крепления и снимите узел (А) внутренней ручки задней двери.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка опускного стекла задней двери

1. Опустите стекло с помощью переключателя электростеклоподъемника, пока в отверстии заглушки не будет виден болт крепления стекла.

2. Снимите обивку задней двери.

3. Снимите наружный уплотнитель (А) задней двери.

4. Ослабьте винты крепления, затем снимите треугольный молдинг задней двери (A).

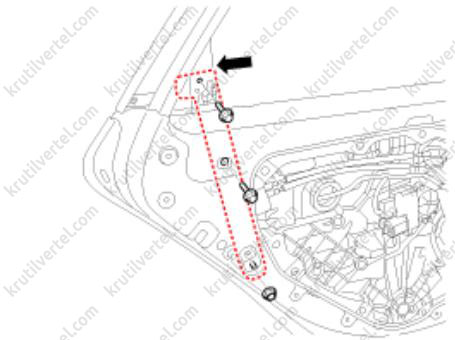

5. Полностью отверните болты крепления направляющей опускного стекла задней двери и ослабьте гайку крепления настолько, насколько это возможно, но не отворачивая полностью гайку с панели задней двери.

Примечание:
Момент затяжки при установке: 6,9 – 10,8 Н·м (болты) и 3,9 – 5,9 Н·м (гайка).

6. Слегка нажмите на направляющую опускного стекла задней двери в направлении, указанном стрелкой.

7. Удалите заглушку (А).

8. Аккуратно переместите стекло (A) задней двери, пока не станет виден болт его крепления, затем отверните его. Отделите стекло от направляющей и осторожно извлеките его из двери.

Внимание:
Старайтесь не уронить стекло и не поцарапать его поверхность.

Примечание:
Если стекло не перемещается автоматически, снимите электродвигатель и совместите отверстие вручную.
Момент затяжки при установке: 7,8 – 11,8 Н·м.

9. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Убедитесь, что стекло плавно поднимается и опускается.
• При необходимости отрегулируйте положение стекла.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка модуля задней двери

1. Снимите стекло задней двери.

2. Снимите наружную ручку задней двери.

3. Отверните болт крепления (А) основания наружной ручки задней двери.

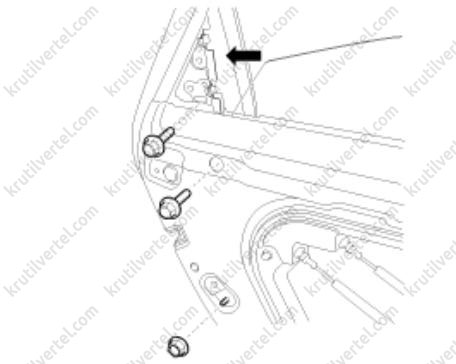

4. Отверните болты и гайку крепления, после чего снимите направляющую опускного стекла задней двери (А).

Примечание:
Момент затяжки при установке: 6,9 – 10,8 Н·м (болты) и 3,9 – 5,9 Н·м (гайка).

5. Отверните винты крепления замка задней двери (А).

Примечание:
Момент затяжки при установке: 6,9 – 10,8 Н·м.

6. Отверните болты крепления и затем снимите модуль задней двери (В).

Примечание:
Момент затяжки при установке: 7,8 – 11,8 Н·м.

7. Отсоедините электрические разъемы и жгут проводов (А) модуля задней двери.

8. Снимите замок задней двери.

9. Снимите динамик задней двери.

10. Снимите электродвигатель стеклоподъемника.

11. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Поверхность всех деталей должна быть покрыта достаточным количеством смазки.
• Проверьте правильность подключения электрических разъемов.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.

Снятие и установка наружной ручки задней двери

1. Удалите заглушку отверстия (В).

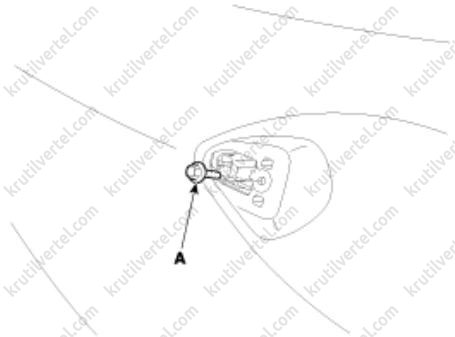

2. Отверните болт крепления и снимите накладку (А) наружной ручки задней двери.

Примечание:
Момент затяжки при установке: 6,9 – 10,8 Н·м.

3. Снимите наружную ручку (A) задней двери, сдвинув ее назад.

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Не забудьте установить накладки (A) наружной ручки между самой ручкой и панелью двери.

• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.

Снятие и установка наружного уплотнителя задней двери

Выполняется аналогично, как и на передней двери (см. раздел выше).

Снятие и установка бокового уплотнителя задней двери

Выполняется аналогично, как и на передней двери (см. раздел выше).

Снятие и установка замка задней двери

1. Снимите модуль задней двери.

2. Отсоедините электрический разъем (A) замка задней двери.

3. Снимите корпус внутренней ручки передней двери (A).

4. Снимите трос внутренней ручки задней двери (A), сдвинув его назад.

5. Снимите основание наружной ручки передней двери (A), нажав на стопорные штифты, расположенные сзади.

6. Отсоедините трос наружной ручки передней двери (A).

7. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Убедитесь в правильности блокировки/разблокировки и открывания/закрывания двери.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка шторки задней двери в сборе

1. Снимите обивку задней двери.

2. Отверните винты крепления и снимите шторку задней двери в сборе (A).

3. Установка производится в порядке, обратном снятию.

Боковой молдинг кузова

Снятие и установка молдинга со стороны крыши

1. С помощью отвертки с плоским шлицем или специального съемника снимите боковой молдинг (А).

Примечание:
Всегда заменяйте молдинг крыши на новый.

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка треугольной декоративной накладки

1. С помощью отвертки с плоским шлицем или специального съемника снимите треугольную декоративную накладку (A).

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

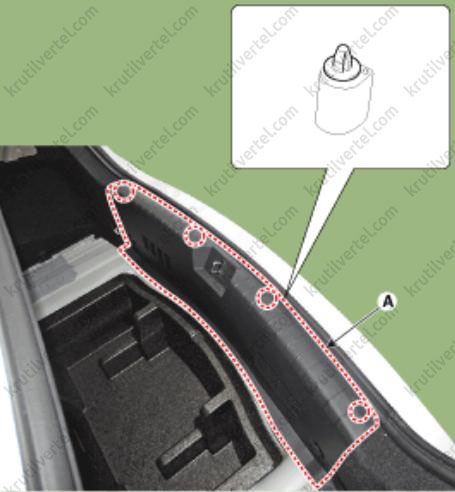

Снятие и установка подкрылка переднего / заднего колеса

1. Снимите колесо.

2. Отсоедините фиксаторы, отверните винты крепления и снимите подкрылок переднего / заднего колеса (А).

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка молдинга крыла

1. С помощью отвертки с плоским шлицем снимите молдинг крыла (A).

Примечание:
Всегда заменяйте молдинг крыла на новый.

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

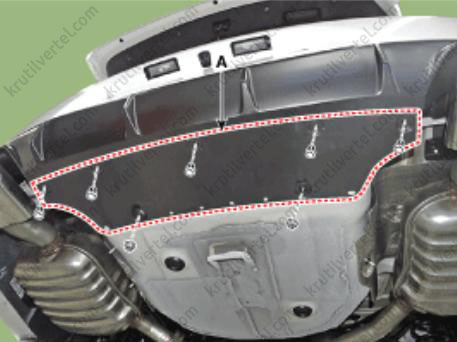

Снятие и установка брызговика переднего / заднего колеса

1. Отверните винты крепления, затем снимите брызговик переднего / заднего колеса (A) с помощью отвертки с плоским шлицем.

2. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка бокового молдинга порога

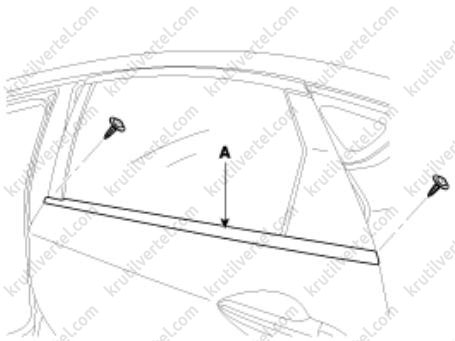

1. Отверните винты крепления молдинга дверного порога.

2. С помощью отвертки с плоским шлицем или специального съемника снимите боковой молдинг порога (A).

3. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Наружное зеркало заднего вида

Снятие и установка зеркала в сборе

1. Ослабив крепежные зажимы, снимите внутреннюю треугольную крышку передней двери (А).

2. Снимите обивку передней двери.

3. Отсоедините электрический разъем (А) наружного зеркала заднего вида.

4. Отверните гайки крепления и затем снимите наружное зеркало заднего вида в сборе (В).

Примечание:
Момент затяжки при установке: 6,9 - 10,8 Н·м.

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

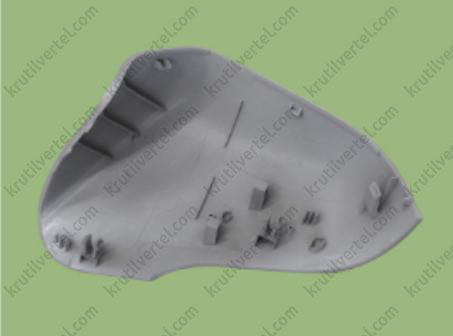

Снятие и установка кожуха зеркала

1. Отсоедините кабель от минусовой (-) клеммы аккумуляторной батареи.

2. Снимите наружное зеркало заднего вида в сборе.

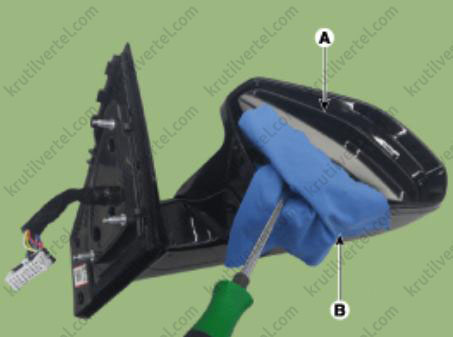

3. Вставив отвертку с плоским шлицем, как показано на рисунке ниже, снимите зеркальный элемент (A), приложив небольшое усилие.

Примечание:
- В целях предотвращения повреждения деталей оберните инструмент тканью, как показано на рисунке ниже.
- Будьте осторожны, чтобы не повредить зеркальный элемент и корпус зеркала во время процесса снятия.
- Прикладывайте усилие ближе к центру зеркального элемента, поскольку при приложении усилия к краю, зеркальный элемент будет поврежден.

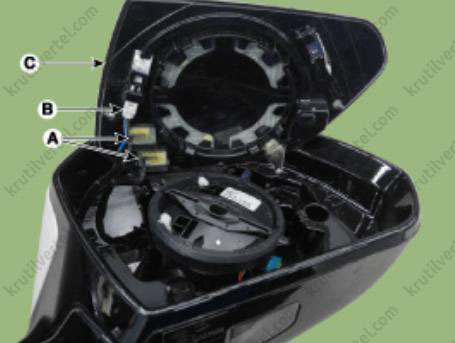

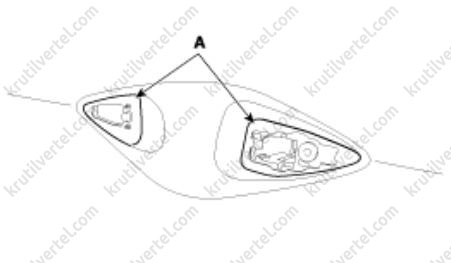

4. Отсоедините электрические разъемы нагревательного элемента (A) и контрольной лампы BSD (B), после чего снимите зеркальный элемент (C).

5. В целях предотвращения повреждения деталей намотайте защитную ленту на отвертку с плоским шлицем.

6. Вставьте отвертку с плоским шлицем в месте, где отчетливо видна задняя часть (А).

Примечание:
Соблюдайте осторожность, чтобы не задеть отверткой проводку в корпусе зеркала.

7. Удерживая зеркало в сборе одной рукой, а отвертку вертикально другой рукой нажмите на отвертку, как показано на приведенном ниже рисунке.

Примечание:
- Для снятия отвертка должна упереться во внутреннюю часть крышки кожуха.
- Поднимите отвертку и узел наружного зеркала на высоту приблизительно 20 см от пола, затем приложите вертикальное усилие.
- При постукивании отверткой корпус зеркала выступает за границу зеркала.

8. После снятия кожуха убедитесь, что его фиксаторы не повреждены.

Примечание:
Если фиксаторы кожуха были повреждены, его следует заменить на новый, так как во время движения вероятно возникновение шума.

9. Установка производится в порядке, обратном снятию.

Верхнее покрытие капота

Снятие и установка

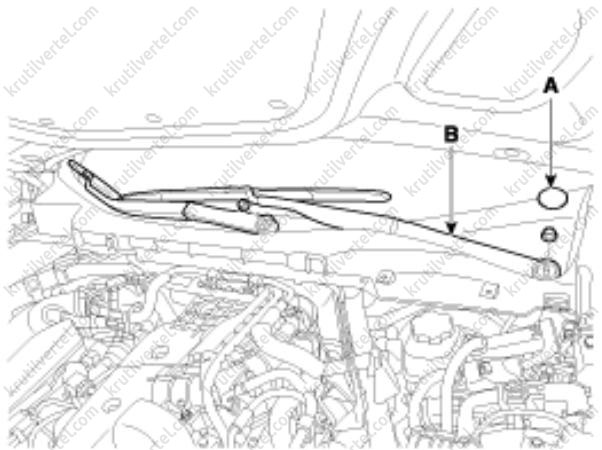

1. Снимите заглушку (A), отверните гайку крепления и снимите рычаг стеклоочистителя (B).

Примечание:
Момент затяжки при установке: 22,6 – 26,5 Н·м.

2. Снимите форсунку стеклоомывателя (А).

3. Отсоедините фиксаторы и затем снимите верхнее покрытие капота (В).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Передний бампер

Снятие и установка

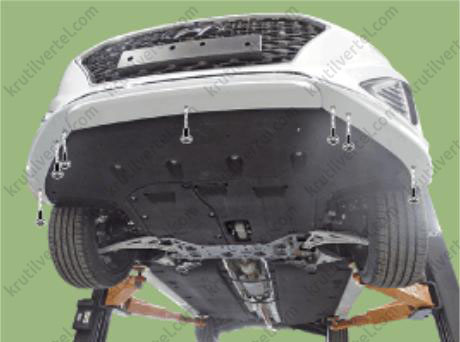

1. Снимите воздуховод (A).

2. Снимите фиксаторы с верхней части переднего бампера.

3. Снимите фиксаторы с нижней части переднего бампера.

4. Снимите фиксаторы и отверните винты крепления в боковой части переднего бампера, затем отсоедините боковую часть переднего бампера.

Примечание:
При вытягивании переднего бампера, боковую часть переднего бампера можно повредить о выступ.

5. Отсоедините главный электрический разъем (А) переднего бампера.

6. Снимите передний бампер в сборе (А).

7. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Решетка радиатора

Снятие и установка

1. Снимите передний бампер в сборе.

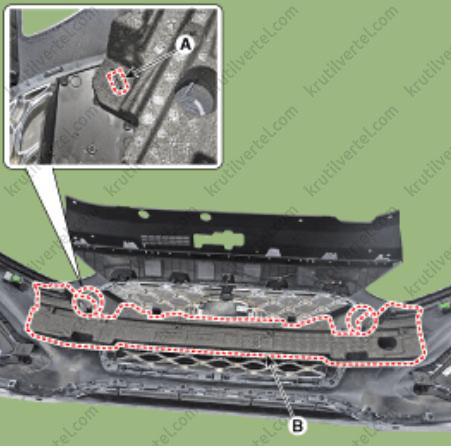

2. Извлеките фиксаторы (А) и затем снимите поглотитель энергии удара (В) переднего бампера.

3. Отверните винты крепления решетки радиатора переднего бампера.

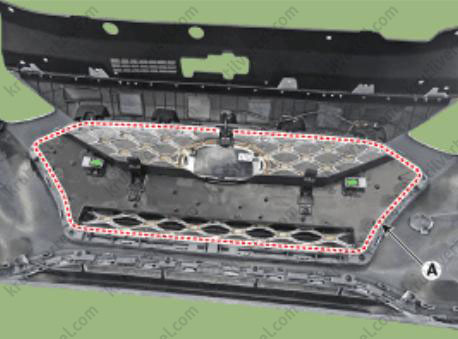

4. Разблокируйте стопорные штифты, нажав на них отверткой или съемником, а затем снимите решетку радиатора (A).

5. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).

Задний бампер

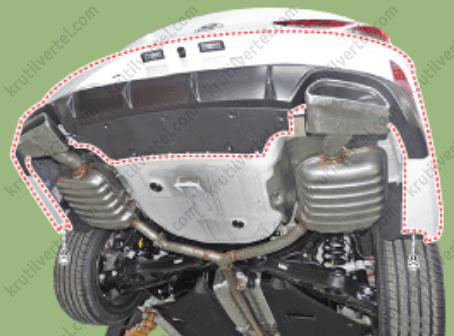

Снятие и установка заднего бампера в сборе

1. Снимите крышку (A) комбинированного фонаря.

2. Отсоедините разъем (А) заднего комбинированного фонаря и отверните гайки крепления.

3. Снимите задний комбинированный фонарь (A).

4. Снимите фиксаторы и отверните винты крепления в боковой части заднего бампера, затем отсоедините боковую часть заднего бампера.

Примечание:
При вытягивании заднего бампера, боковую часть заднего бампера можно повредить о выступ.

5. Ослабив крепежный зажим и отвернув гайки крепления, снимите крышку ограничителя заднего бампера (A).

6. Снимите фиксаторы с нижней части заднего бампера.

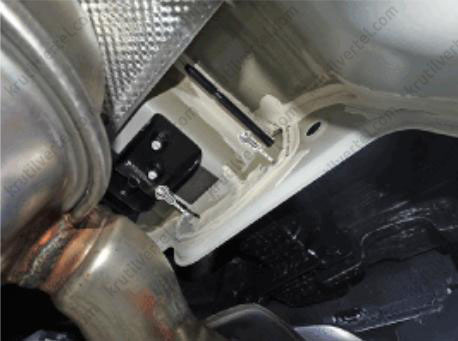

7. Отверните внутренние болты крепления заднего бампера.

Левая сторона

Правая сторона

8. Снимите напольное покрытие багажного отделения (A).

9. После ослабления крепежных зажимов снимите обшивку задней поперечины (A).

10. Ослабьте винт крепления и отсоедините боковую обшивку багажного отделения с левой стороны.

11. Отсоедините главный электрический разъем (А) заднего бампера.

12. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности:

• Проверьте правильность подключения электрического разъема.
• Замените все поврежденные фиксаторы (или штифтовые крепления).

Снятие и установка балки заднего бампера

1. Снимите задний бампер в сборе.

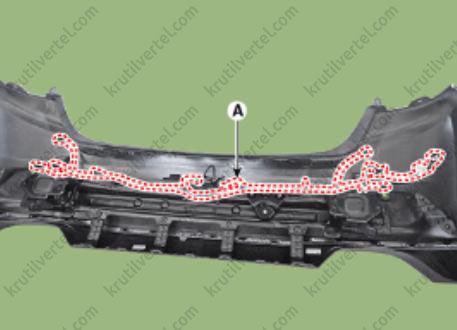

2. Отсоедините жгут проводов (А) балки заднего бампера.

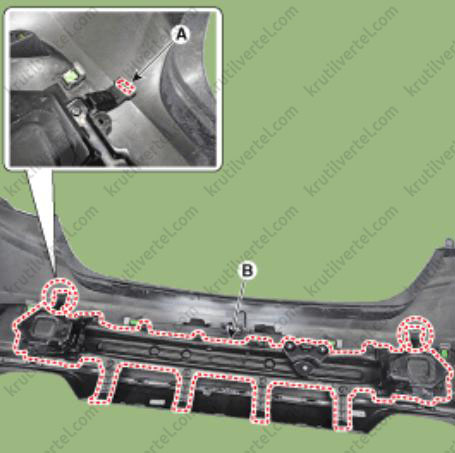

3. Снимите фиксаторы (A), затем снимите узел балки заднего бампера (B).

4. Установка производится в порядке, обратном снятию. При этом обратите внимание на следующие особенности: замените все поврежденные фиксаторы (или штифтовые крепления).
