Стеклоочистители и стеклоомыватели Haval Dargo с 2022 года

2. Стеклоочистители и стеклоомыватели

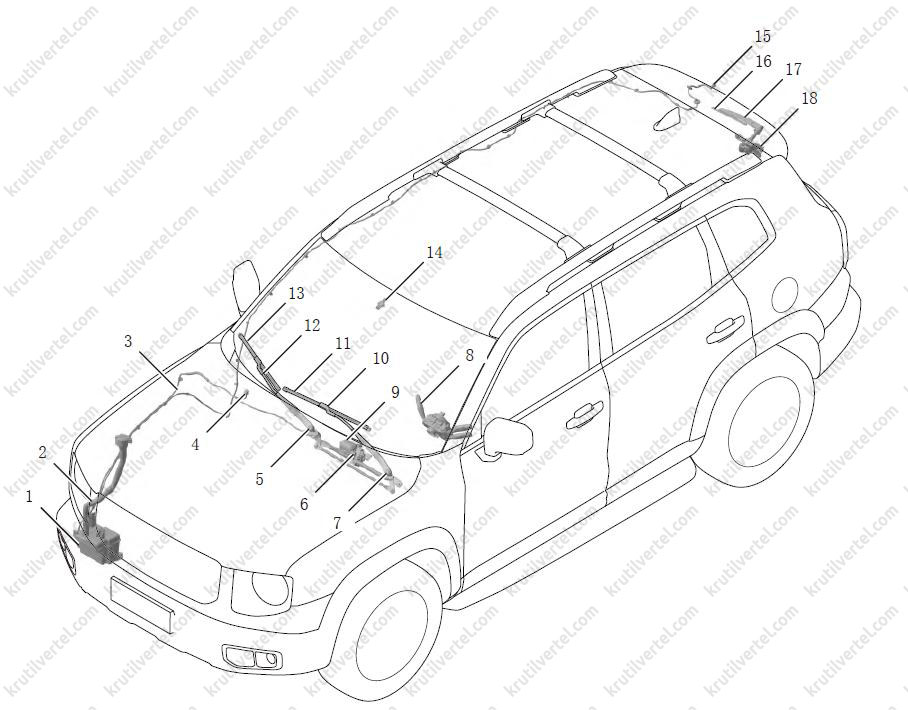

Компоненты

1. Электропривод омывателя
2. Бачок омывателя в сборе
3. Шланг омывателя
4. Форсунка омывателя
5. Крышка рычага щетки очистителя стекла
6. Форсунка омывателя
7. Крышка рычага щетки очистителя стекла
8. Комбинированный переключатель
9. Электропривод очистителя ветрового стекла
10. Левый рычаг очистителя ветрового стекла
11. Левая щетка очистителя ветрового стекла
12. Правый рычаг очистителя ветрового стекла
13. Правая щетка очистителя ветрового стекла
14. Датчик дождя и освещенности
15. Форсунка омывателя заднего стекла
16. Щетка очистителя заднего стекла
17. Рычаг очистителя заднего стекла
18. Электропривод очистителя заднего стекла

Описание системы

Очистители стекол

Основные элементы очистителя ветрового стекла — рычаги очистителя, рычажный механизм очистителя, щетки и электропривод. Блок F-PBOX регистрирует положение многопозиционного выключателя и включает соответствующий режим электропривода очистителя ветрового стекла. Его вращательное движение преобразуется рычажным механизмом в возвратно-поступательное движение выходного вала, на котором установлены рычаги щеток очистителя. Используются следующие режимы работы: непрерывный, прерывистый, медленный, быстрый. Основные элементы очистителя заднего стекла — рычаг, щетка и электропривод. Блок R-PBOX регистрирует положение многопозиционного выключателя и включает электродвигатель привода очистителя заднего стекла. После подачи электропитания рычаг стеклоочистителя начинает приводиться в действие посредством червячной передачи и совершать возвратно-поступательные движения, в результате чего очищается заднее стекло.

Омыватели стекол

Основные элементы омывателей стекол — электродвигатель омывателей, бачок омывателей, шланги и сопла омывателей. Блок F-PBOX регистрирует положение многопозиционного переключателя и включает электродвигатель омывателя ветрового стекла. Жидкость для очистки стекол подается через шланги к передним/задним соплам на стекла. Вместе со очистителями стекол омыватели обеспечивают качественную очистку ветрового и заднего стекол.

Датчик освещенности/дождя

Датчик освещенности/дождя установлен на ветровом стекле в основании внутреннего зеркала заднего вида. По шине LIN сигналы от этого датчика поступают данные о дожде и освещенности в блок KBCM, который, в свою очередь, по шине CAN передает эту информацию в блок FPBOX.

В соответствии с ней блок F-PBOX автоматически управляет очистителем ветрового стекла и освещением. Когда переключатель очистителя ветрового стекла находится в положении AUTO, автоматически регулируются интервалы его срабатывания в зависимости от количества осадков. Когда комбинированный переключатель освещения находится в положении AUTO, система освещения автоматически включает ближний свет и габаритные огни в зависимости от освещенности наружного пространства.

Датчик дождя и освещенности

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

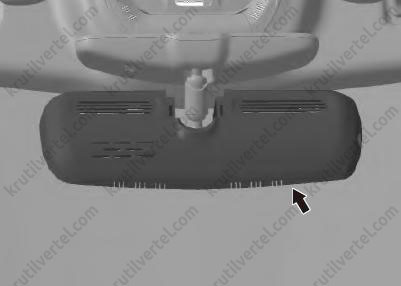

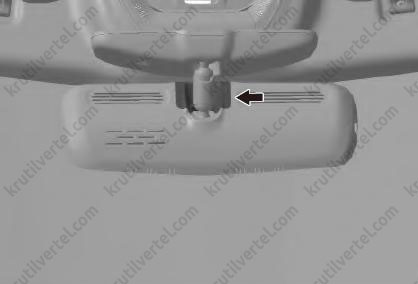

2. Снять верхнюю крышку крепления внутреннего зеркала заднего вида, как показано на изображении ниже.

3. Снять нижнюю крышку крепления внутреннего зеркала заднего вида в сборе, как показано на изображении ниже.

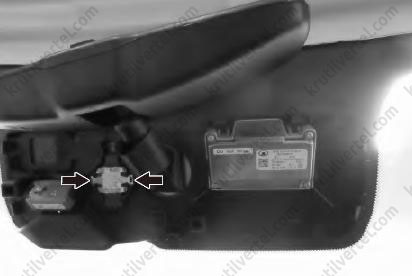

4. Прижать рукой пластину основания, освободите основание от защелки, как показано на изображении ниже.

5. Отсоединить разъем проводки, аккуратно снять датчик дождя и освещенности.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание

Перед установкой убедитесь, что стекло чистое, а корпус датчика освещенности/ дождя на месте и не поврежден.

После снятия датчика со стекла металлическая упругая пластина может деформироваться, что приведет к потере функциональности датчика. Не допускается использование датчика с деформированной металлической упругой пластиной.

В процессе установки двумя руками одновременно нажать на защелку с обеих сторон. Обратите внимание на то, что при нажатии должно прозвучать два щелчка, которые означают, что обе защелки полностью зафиксированы.

После полного завершения установки убедитесь, что защелки установлены надежно и датчик полностью прилегает к поверхности стекла (наличие пузырей не допускается).

Если в процессе снятия и установки обнаруживаются повреждения силикагеля над датчиком освещенности/дождя, вызванные, например, загрязнением поверхности, прилипанием пыли, разрывами и т. д., и способные существенно повлиять на работу датчика, то датчик необходимо заменить.

Электропривод очистителя ветрового стекла

Снятие и установка

Снятие

1. Открыть капот

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

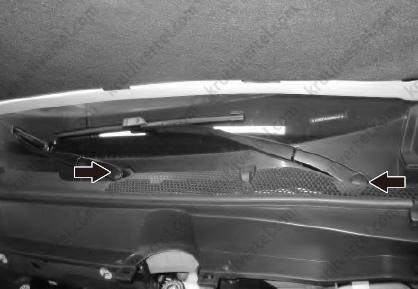

3. Поддеть и снять заглушки болтов крепления рычагов очистителя ветрового стекла, как показано на изображении ниже.

4. Отвернуть гайки крепления рычагов очистителя ветрового стекла, как показано на изображении ниже.

5. Приподнять рычаги и снять их.

Примечание

Рычаг стеклоочистителя устанавливается на выходной вал с натягом. Для его снятия следует применять съемник и избегать применения силы в процессе снятия.

После снятия очистите проволочной щеткой боковую поверхность зубьев рычага очистителя и боковую поверхность зубьев выходного вала электропривода очистителя стекла.

6. Снять облицовку воздухозаборного короба и смежные детали.

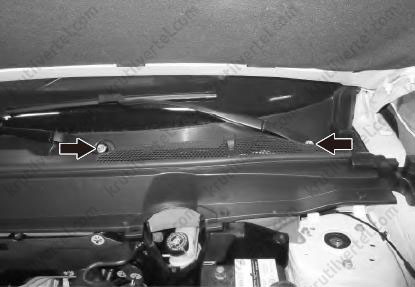

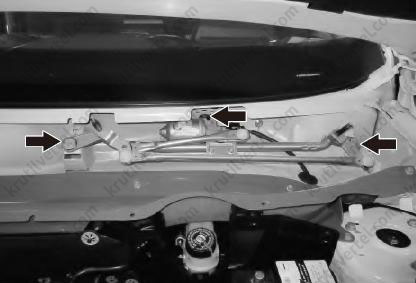

7. Выкрутить два болта и резиновые заглушки, как показано на изображении ниже.

8. Отсоединить разъем жгута электропроводки и снять электропривод очистителя ветрового стекла в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Щетка очистителя ветрового стекла

Снятие и установка

Снятие

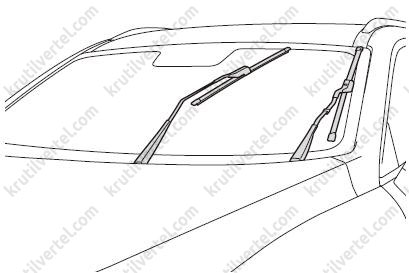

1. Перевести выключатель зажигания в положение OFF, затем поднять переключатель очистителей стекол и удерживайте его в течение примерно 3 секунд, чтобы рычаги оказались в положении, показанном на рисунке.

Внимание

Не поднимайте рычаг стеклоочистителя прямо, поскольку это может стать причиной повреждений.

Перед переводом ключа зажигания в положение ON стеклоочиститель необходимо подтянуть к лобовому стеклу, иначе он может повредить его после включения зажигания.

2. Поднять рычаг очистителя.

Внимание

Поднять его в крайнее положение, чтобы при отскоке не разбилось лобовое стекло.

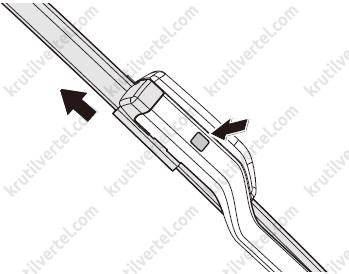

3. Нажать на пластиковую кнопку и снимите щетку очистителя ветрового стекла в направлении, указанном стрелкой, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Электропривод очистителя заднего стекла

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

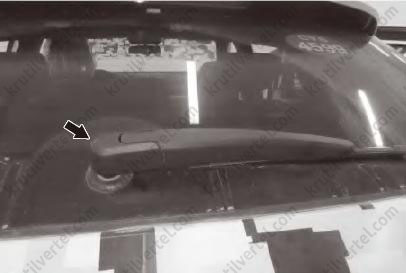

2. Снять декоративный колпачок с оси рычага очистителя заднего стекла, как показано на изображении ниже.

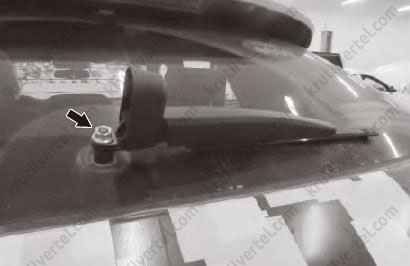

3. Отвернуть гайку крепления и снять рычаг очистителя заднего стекла, как показано на изображении ниже.

Примечание

После снятия очистите проволочной щеткой боковую поверхность зубьев рычага очистителя и боковую поверхность зубьев выходного вала электропривода очистителя стекла.

4. Снять проходной уплотнитель вала рычага очистителя заднего стекла/

5. Открыть дверь багажного отделения.

6. Снять нижнюю декоративную накладку заднего люка.

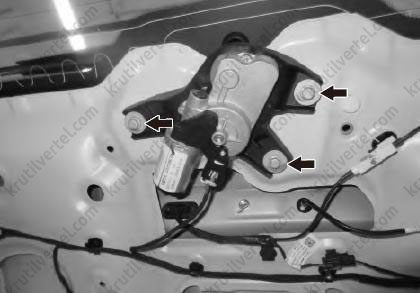

7. Выкрутить три болта крепления, отсоединить разъем жгута электропроводки.

8. Снять электропривод очистителя заднего стекла.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Щетка очистителя заднего стекла

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Приподнять рычаг очистителя заднего стекла.

Внимание

Поднять его в крайнее положение, чтобы при отскоке не разбилось лобовое стекло.

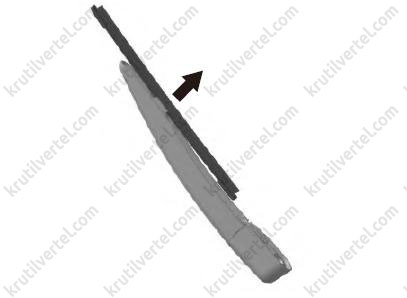

3. Снять щетку очистителя заднего стекла, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Электропривод омывателя ветрового стекла

Снятие и установка

Снятие

1. Слить жидкость из бачка омывателя стекол.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

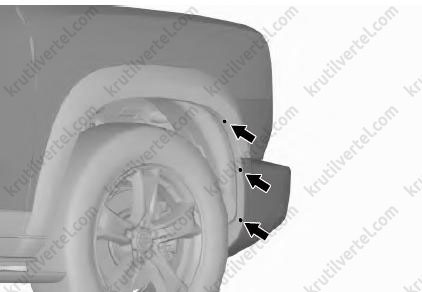

3. Выкрутить 3 винта крепления брызговик переднего левого колеса с передним бампером, как показано на изображении ниже.

4. Снять часть накладок расширителей арок передних колес.

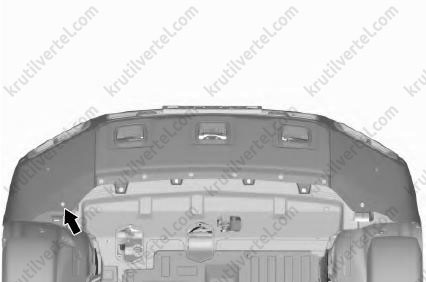

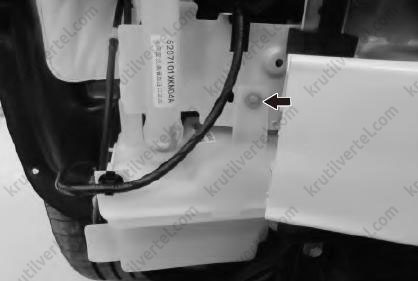

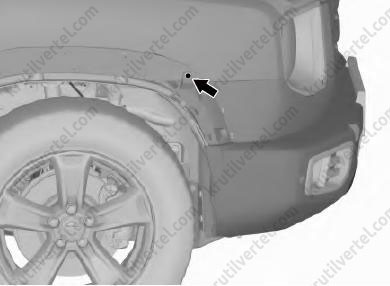

5. Выкрутить винт крепления к кузову, показанный на рисунке ниже.

6. Выкрутить винт крепления нижнего спойлера переднего бампера к переднему брызговику.

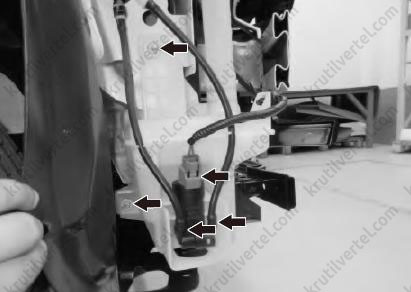

7. Отсоединить проводку электропривода насоса омывателя стекол и трубку для подачи жидкости омывателя, как показано на изображении ниже.

Примечание

Во время снятия поместите контейнер под бачок для жидкости омывателей стекол, чтобы оставшаяся стеклоомывающая жидкость не попала в автомобиль или на землю.

8. Снять электропривод насоса омывателя стекол.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Бачок жидкости омывателя стекол

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Слить жидкость омывателя стекол.

3. Снять облицовку переднего бампера (подробнее, см. соответствующий раздел в главе Кузов).

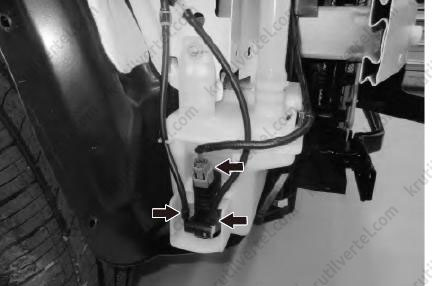

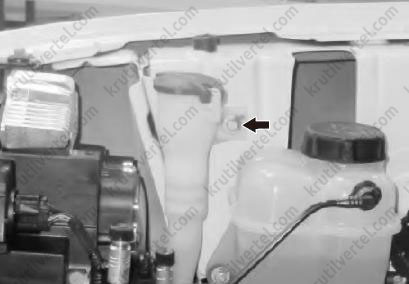

4. Выкрутить четыре болта, отсоединить разъем привода насоса омывателя, отсоединить штуцер шланга омывателя, как показано на изображении ниже.

5. Снять бачок жидкости омывателя в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
