Интерьер Haval Dargo с 2022 года

2. Интерьер

Приборная панель

Облицовка в зоне коленей водителя

Снятие

Внимание

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

Перевести ключ в замке зажигания в положение LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения отрицательной клеммы аккумуляторной батареи.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять декоративную накладку порога передней левой двери.

3. Снять нижнюю защитную накладку левой стойки A.

4. Снять часть уплотнителей проема передней левой двери.

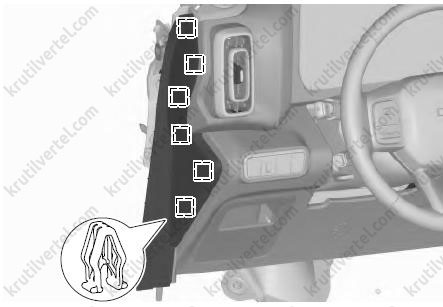

5. Высвободить 6 защелок, снять крышку левой стороны передней панели, как показано на изображении ниже.

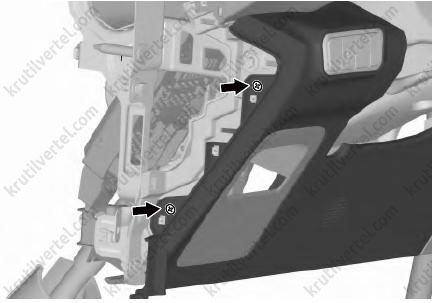

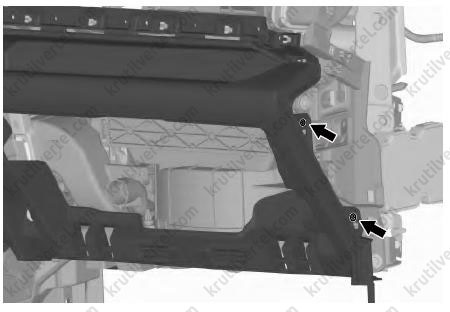

6. Выкрутить два винта крепления крышки левой стороны передней панели, как показано на изображении ниже.

7. Снять крышку блока предохранителей в передней панели.

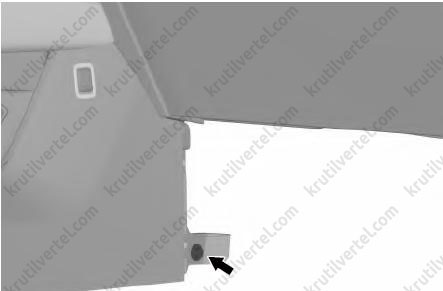

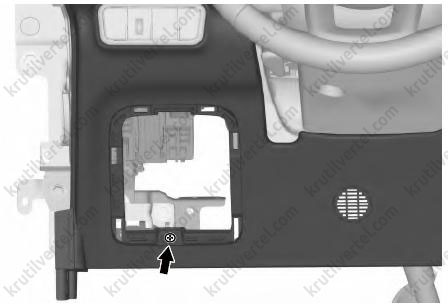

8. Выкрутить винт крепления под крышкой блока предохранителей в приборной панели, как показано на изображении ниже.

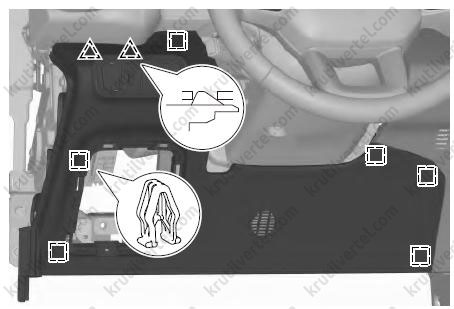

9. Высвободить 6 защелок и 2 губки, как показано на изображении ниже.

10. Отсоединить разъем пучка проводов.

11. Снять панель облицовки в зоне коленей водителя.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Перчаточный ящик

Снятие

Внимание

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

1. Открыть перчаточный ящик/

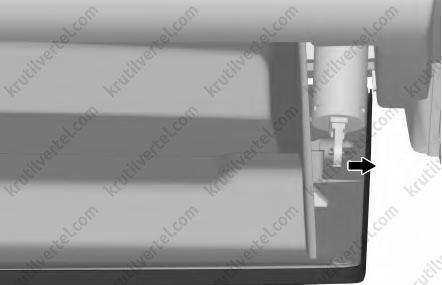

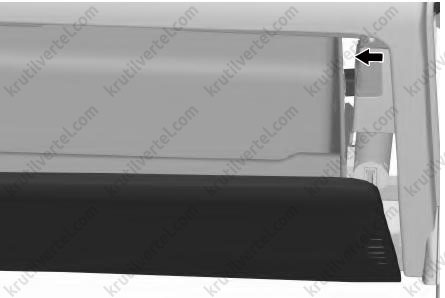

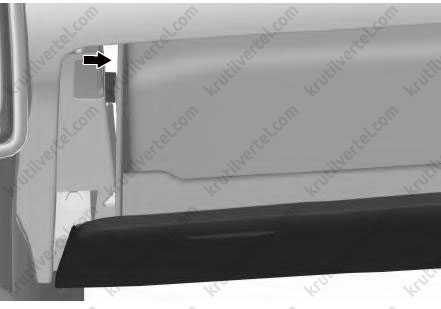

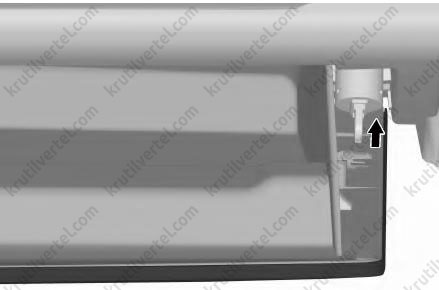

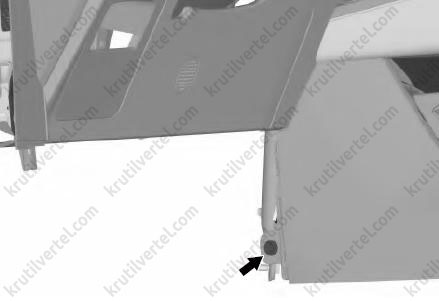

2. Отсоединить демпфер от перчаточного ящика, как показано на изображении ниже.

Примечание

При этом перчаточный ящик по-прежнему должен быть собран. Не нужно убирать стержень его демпфера.

3. Отвести стержень демпфера немного назад от установочной поверхности перчаточного ящика, при снятии перчаточного ящика следите за тем, чтобы не отсоединился стержень демпфера, как показано на изображении ниже.

4. Снять задний и верхний ограничители перчаточного ящика, как показано на изображении ниже.

5. Отсоединить ось перчаточного ящика, снять перчаточный ящик.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Главная приборная панель

Снятие

Внимание

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

Перевести ключ в замке зажигания в положение LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения отрицательной клеммы аккумуляторной батареи.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять вспомогательную панель управления.

3. Снять панель облицовки в зоне коленей водителя.

4. Снять модуль подушки безопасности водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

5. Снять рулевое колесо (подробнее, см. соответствующий раздел в главе Рулевое управление).

6. Снять верхний кожух рулевой колонки.

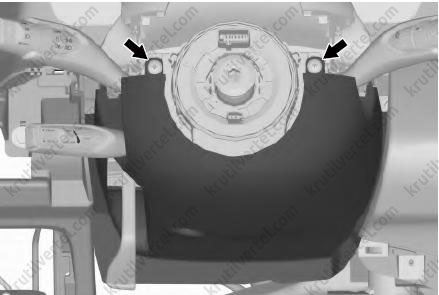

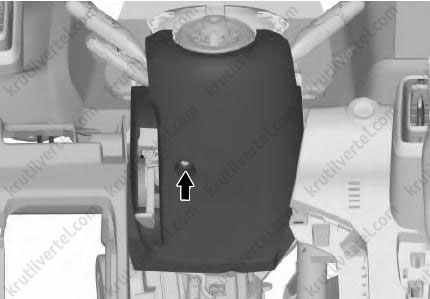

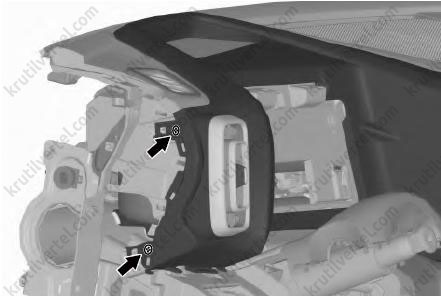

7. Выкрутить три винта крепления и нижний кожух рулевой колонки, как показано на изображении ниже.

8. Снять комбинированный переключатель со спиральным кабелем (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

9. Снять комбинацию приборов (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

10. Снять декоративную накладку порога передней правой двери.

11. Снять нижнюю панель облицовки правой стойки A.

12. Снять часть уплотнителя проема передней правой двери.

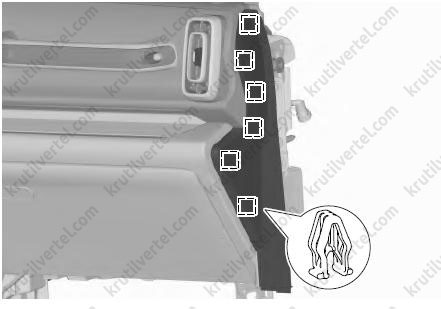

13. Высвободить 6 защелок, снять накладку с правой стороны передней панели, как показано на изображении ниже.

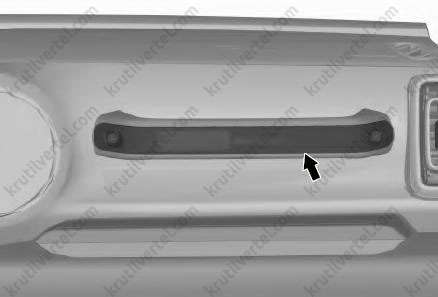

14. Снять крышку ручки передней панели, как показано на изображении ниже.

Примечание

Болты внешнего вида на крышке ручки приборной панели являются лишь декоративными деталями. Для их закручивания запрещается использовать инструмент с внутренним шестигранником.

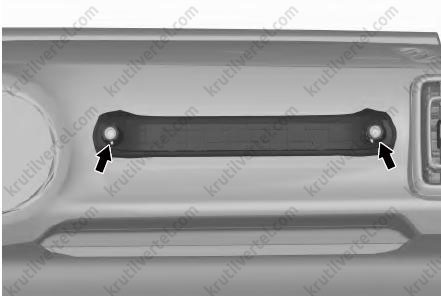

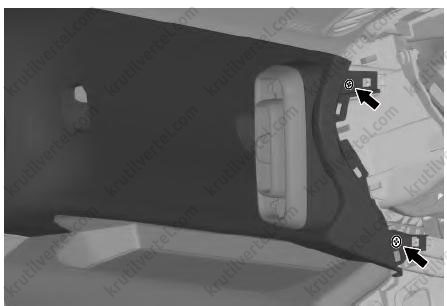

15. Выкрутить два болта крепления ручки передней панели.

16. Выкрутить 4 винта крепления, показанные на рисунке ниже.

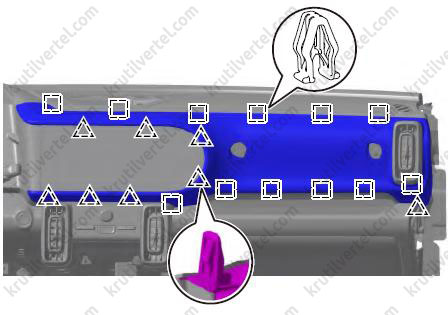

17. Высвободить 12 защелок и 8 фиксаторов и снять правую декоративную накладку передней панели, как показано на изображении ниже.

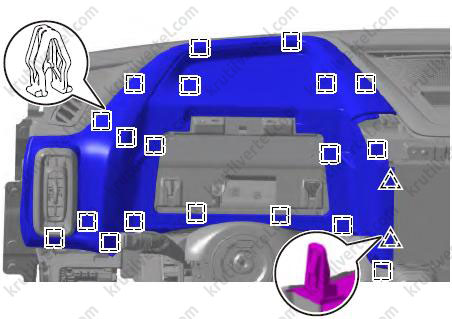

18. Высвободить 19 защелок и 2 фиксатора и снять левую декоративную накладку передней панели, как показано на изображении ниже.

19. Снять монитор в сборе.

20. Снять мультимедийный проигрыватель.

21. Снять переключатель на центральной панели управления.

22. Снять перчаточный ящик в сборе.

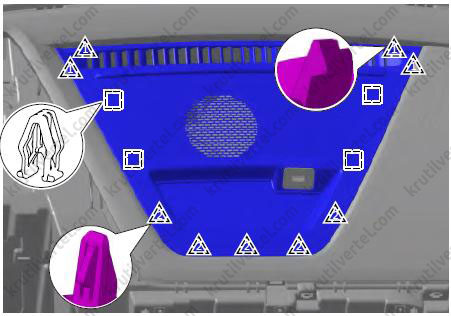

23. Высвободить 4 защелки, 9 фиксаторов и снять крышку центрального динамика с разъемом USB, как показано на изображении ниже.

24. Отсоединить пучок проводов разъема USB с функцией зарядки.

25. Снять центральный динамик аудиосистемы.

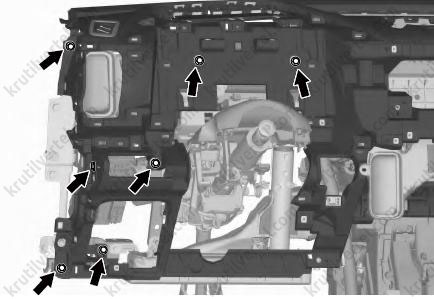

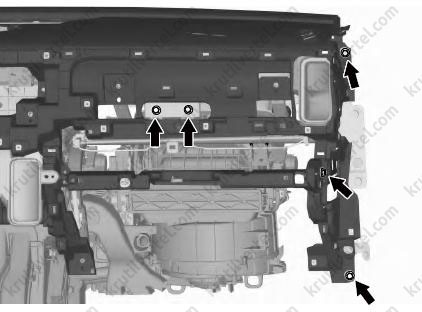

26. Выкрутить два болта и 10 винтов крепления, как показано на изображении ниже.

27. Отсоединить разъем пучка проводов и снять нижнюю часть передней панели.

28. Снять верхнюю панель облицовки левой стойки A.

29. Снять верхнюю панель облицовки правой стойки A.

30. Снять выключатель открывания капота.

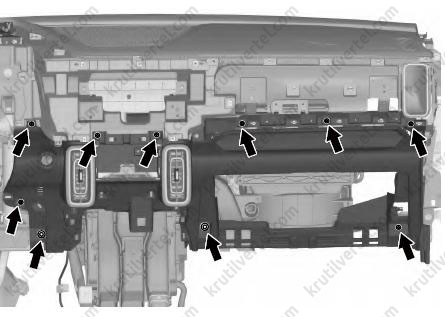

31. Выкрутить 12 винтов крепления, показанных на рисунке ниже.

32. Отсоединить разъем пучка проводов и снять верхнюю часть передней панели.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Вспомогательная приборная панель

Снятие и установка

Снятие

Внимание

Надеть перчатки, чтобы защитить руки.

Соблюдать осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

Перевести ключ в замке зажигания в положение LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения отрицательной клеммы аккумуляторной батареи.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Открыть подлокотник вспомогательной панели управления

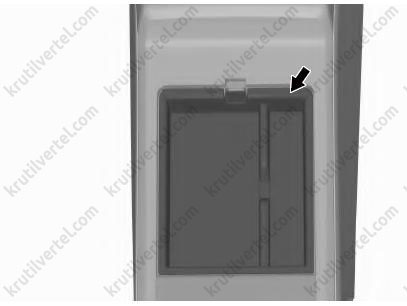

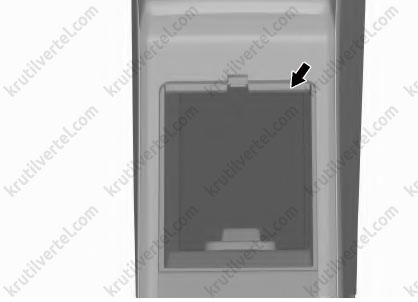

3. Извлечь отделение для хранения мелочей, как показано на изображении ниже.

4. Извлечь подкладку под отделение для хранения мелочей.

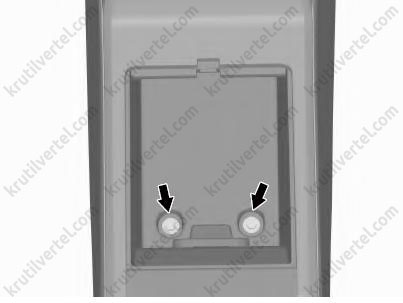

5. Выкрутить два болта крепления, показанных на рисунке ниже.

6. Высвободить защелку и 2 зажима, как показано на изображении ниже.

7. Отсоединить разъем пучка проводов и снять переднюю левую накладку вспомогательной панели управления.

8. Выкрутить болт крепления под передней левой накладкой вспомогательной панели управления, как показано на изображении ниже.

9. Высвободить 3 защелки, как показано на изображении ниже.

10. Отсоединить разъем пучка проводов и снять переднюю правую накладку вспомогательной панели управления.

11. Выкрутить болт крепления под передней правой накладкой вспомогательной панели управления, как показано на изображении ниже.

12. Снять вспомогательную панель управления.

13. Отсоединить разъем пучка проводов.

14. Отсоединить блок USB-разъемов.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Напольное покрытие в сборе

Снятие и установка

Снятие

Внимание

Использовать перчатки для защиты рук.

Не повредить коврик.

Не повредить обивку передней панели или другие элементы отделки салона.

1. Выключите зажигание

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять передние сиденья (подробнее, см. соответствующий раздел в данной главе).

Внимание:

Всегда после снятия необходимо укладывать модуль боковой подушки безопасности корпусом вниз, крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Примечание:

После извлечения предохранителя модуля управления системой пассивной безопасности из блока, при включении зажигания загорится предупредительный индикатор сообщения о неполадке в системе. Это нормальное явление и не говорит о поломках в системе пассивной безопасности.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

4. Снять подушки сидений заднего ряда (подробнее, см. соответствующий раздел в данной главе).

5. Снять вспомогательную панель управления.

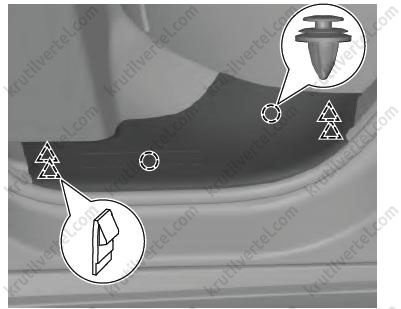

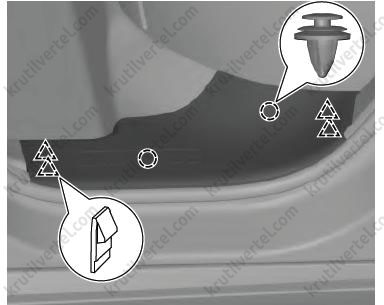

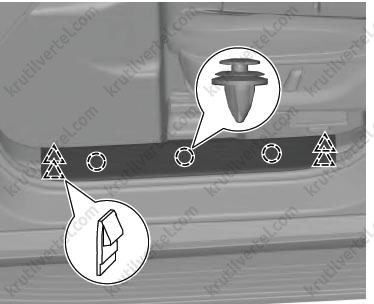

6. Высвободить 3 защелки и 4 зажима и снять декоративную накладку порога передней двери, как показано на изображении ниже.

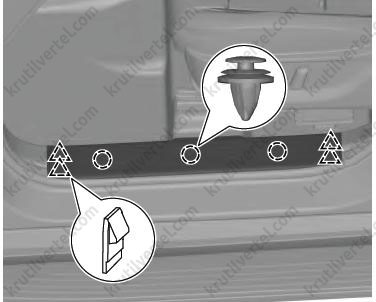

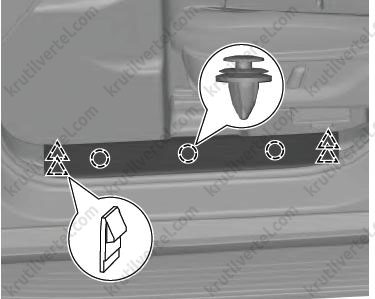

7. Высвободить 2 защелки и 4 зажима и снять декоративную накладку порога задней двери, как показано на изображении ниже.

8. Снять часть уплотнителей проемов передней и задней дверей.

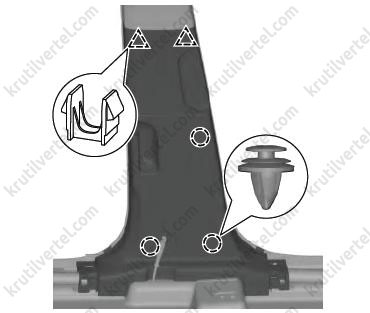

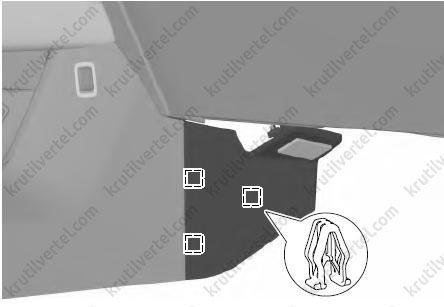

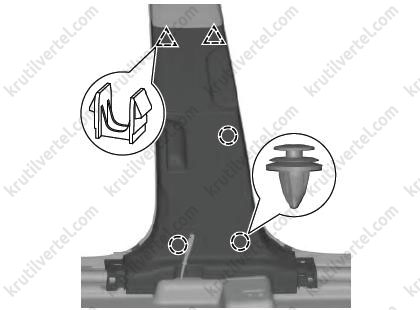

9. Высвободить 3 защелки и 2 зажима и снять нижнюю панель облицовки стойки B, как показано на изображении ниже.

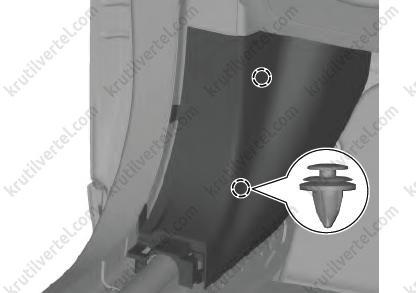

10. Высвободить 2 защелки и снять нижнюю панель облицовки стойки А, как показано на изображении ниже.

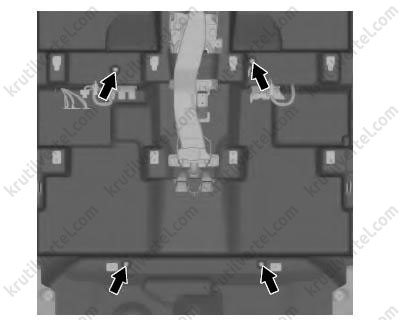

11. Высвободить 4 защелки, снять напольное покрытие, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внутренняя облицовка потолка (без люка)

Снятие и установка

Снятие

Внимание

Использовать перчатки для защиты рук.

Не повредить обивку потолка.

Не повредить обивку передней панели или другие элементы отделки салона.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять панель облицовки стойки A.

3. Снять панель облицовки стойки B.

4. Снять панель облицовки стойки C

5. Опустить солнцезащитный козырек.

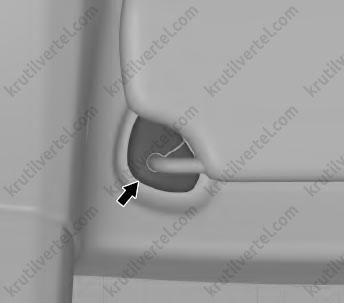

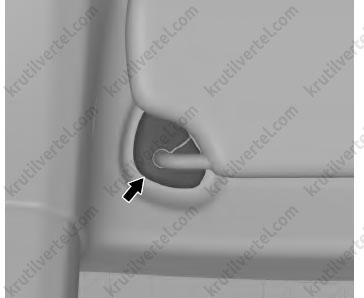

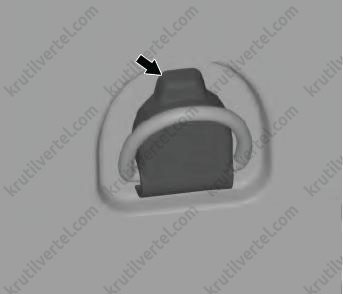

6. Поддеть и снять заглушки винтов крепления солнцезащитного козырька, как показано на изображении ниже.

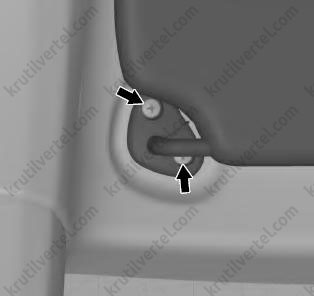

7. Выкрутить 2 винта крепления солнцезащитного козырька.

8. Потянуть за солнцезащитный козырек.

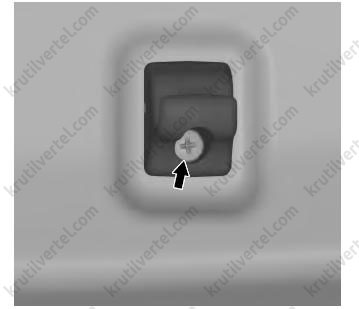

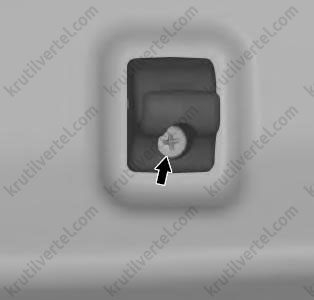

9. Выкрутить винт крепления и снять опору солнцезащитного козырька, как показано на изображении ниже.

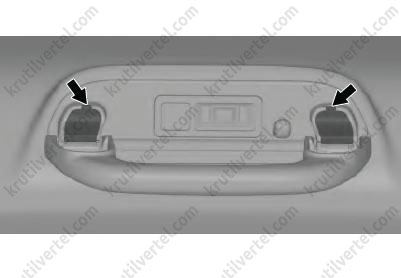

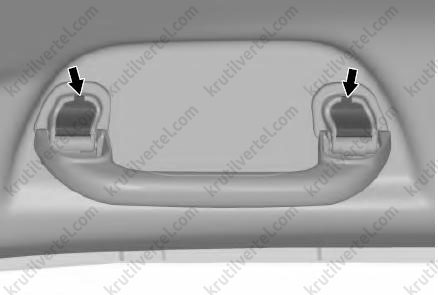

10. Поддеть и снять декоративную крышку винтов крепления переднего потолочного поручня.

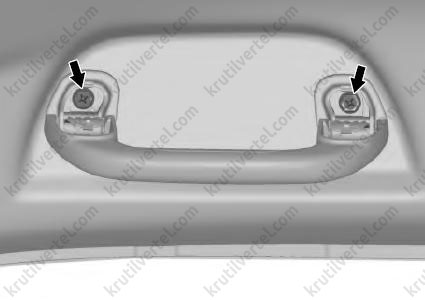

11. Выкрутить 2 крепежных болта, и передний потолочный поручень, как показано на изображении ниже.

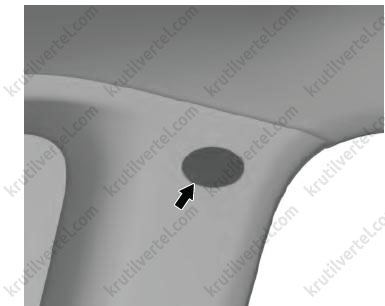

12. Поддеть и снять декоративную крышку винтов крепления заднего потолочного поручня.

13. Выкрутить 2 крепежных болта, отсоединить проводку, снять декоративную крышку заднего потолочного поручня, как показано на изображении ниже.

14. Снять лампу для чтения.

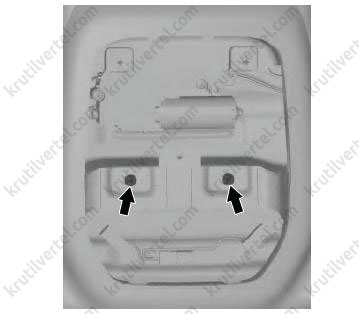

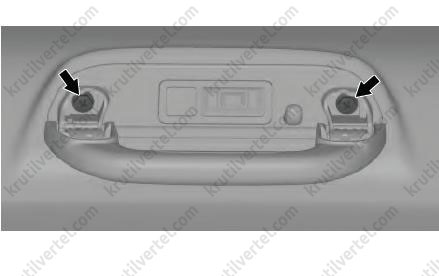

15. Выкрутить 2 крепежных болта кронштейна лампы для чтения.

16. Отсоединить 2 защелки, разъем потолочного пучка проводов и защелки крепления к кузову и электроприборами, снять панель облицовки потолка, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внутренняя облицовка потолка (с люком)

Снятие и установка

Снятие

Внимание

Использовать перчатки для защиты рук.

Не повредить обивку потолка.

Не повредить обивку передней панели или другие элементы отделки салона.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять панель облицовки стойки A.

3. Снять панель облицовки стойки B.

4. Снять панель облицовки стойки C.

5. Опустить солнцезащитный козырек.

6. Поддеть и снять заглушки винтов крепления солнцезащитного козырька, как показано на изображении ниже.

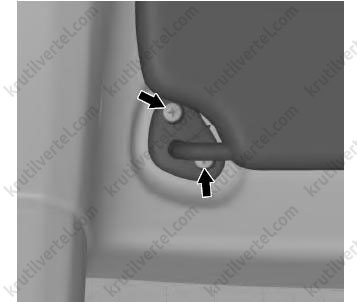

7. Выкрутить 2 винта крепления солнцезащитного козырька, как показано на изображении ниже.

8. Снять солнцезащитный козырек и отсоедините разъем пучка проводов.

9. Выкрутить винт крепления и снять опору солнцезащитного козырька.

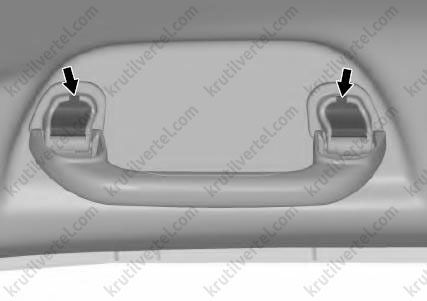

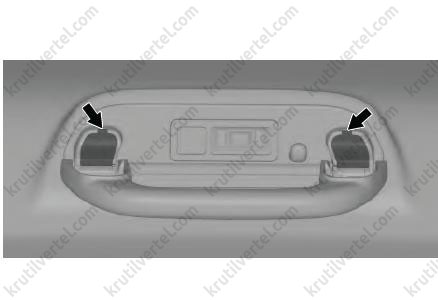

10. Поддеть и снять декоративную крышку винтов крепления переднего потолочного поручня.

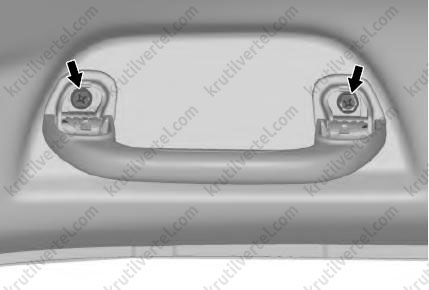

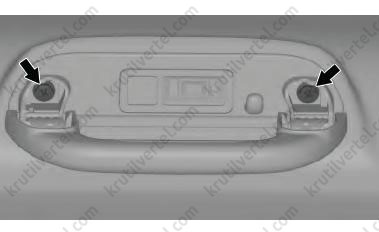

11. Выкрутить 2 крепежных болта, и передний потолочный поручень.

12. Поддеть и снять декоративную крышку винтов крепления заднего потолочного поручня, как показано на изображении ниже.

13. Выкрутить 2 крепежных болта, отсоединить проводку, снять декоративную крышку заднего потолочного поручня, как показано на изображении ниже.

14. Снять лампу для чтения.

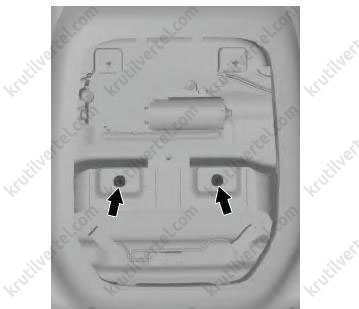

15. Выкрутить 2 крепежных болта кронштейна лампы для чтения, как показано на изображении ниже.

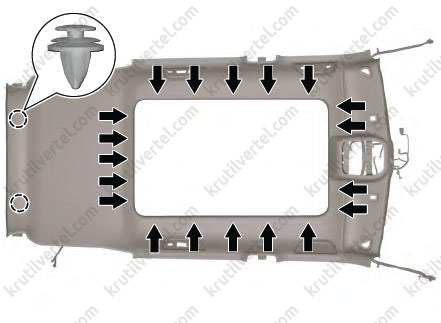

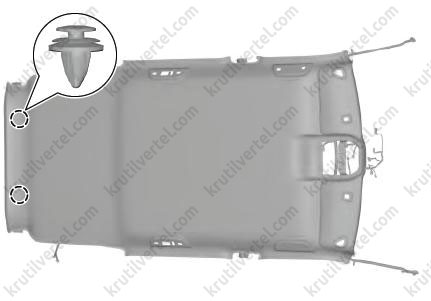

16. Отсоединить 2 защелки, отсоединить 19 застежек-липучек, отсоединить разъем потолочного пучка проводов и защелку от кузова и электроприборы, затем снять потолочную панель, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Защитная накладка порога двери багажного отделения

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Не допускать повреждения других деталей внутренней отделки автомобиля.

1. Снять пол багажника.

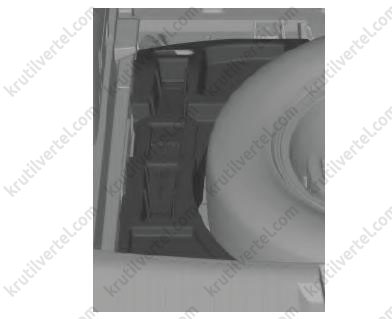

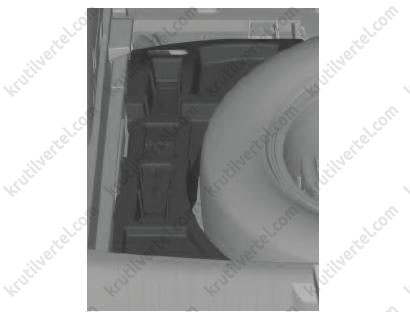

2. Снять комплект возимого инструмента и левый поддон, как показано на изображении ниже.

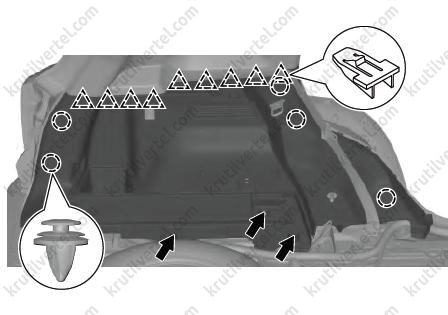

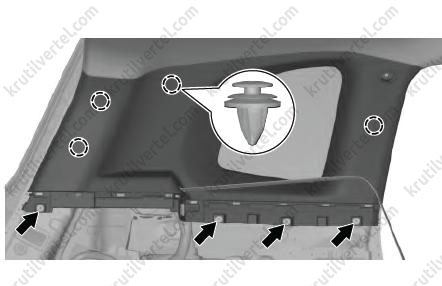

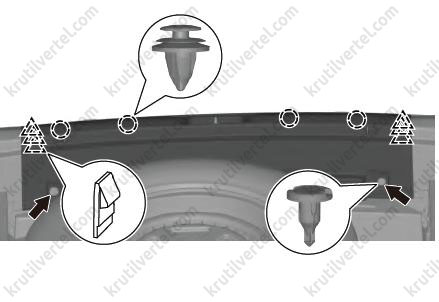

3. Высвободить 6 защелок и 6 зажимов, снимите защитную накладку порога заднего люка, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки передней стойки А (с ручкой)

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Не допускать повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Снять часть уплотнения проема передней двери.

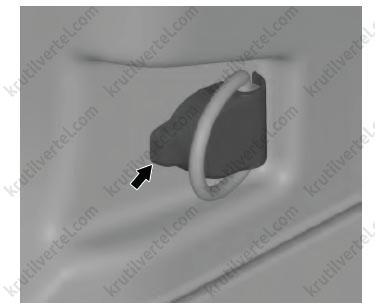

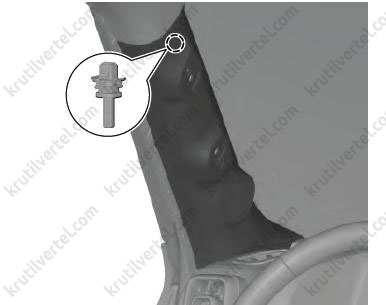

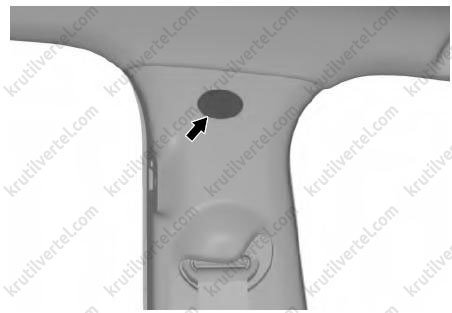

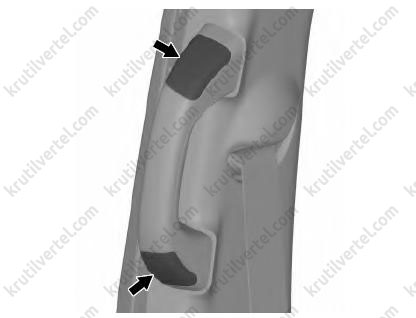

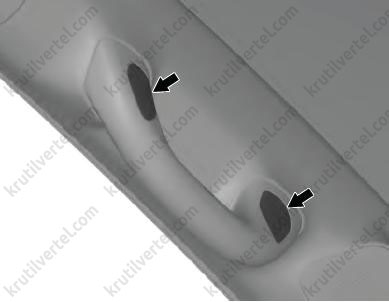

2. Поддеть и снять заглушки болтов крепления ручки, как показано на изображении ниже.

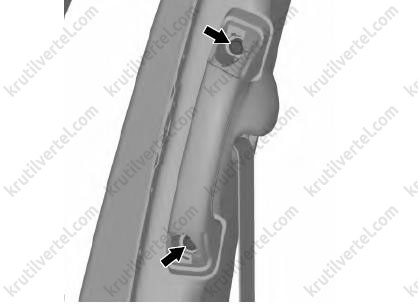

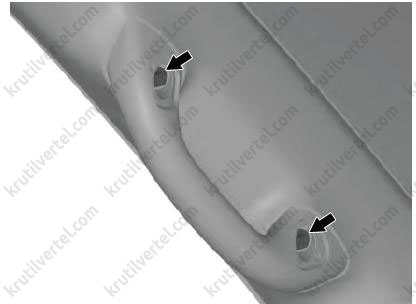

3. Выкрутить 2 болта крепления и снять ручку, как показано на изображении ниже.

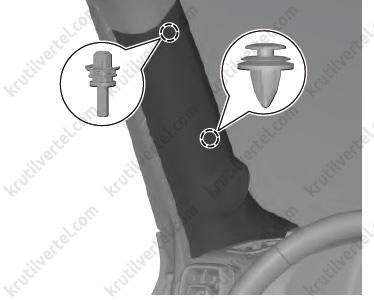

4. Высвободить защелку, отсоединить разъем пучка проводов и снять верхнюю панель облицовки стойки A, потянув ее вверх.

Внимание

Двойная пластиковая защелка является расходным материалом; ее повторное использование не допускается.

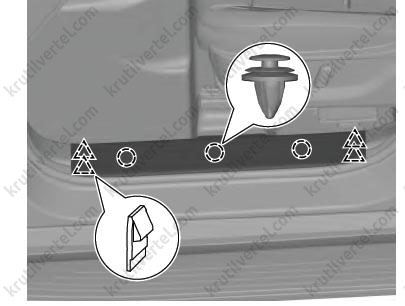

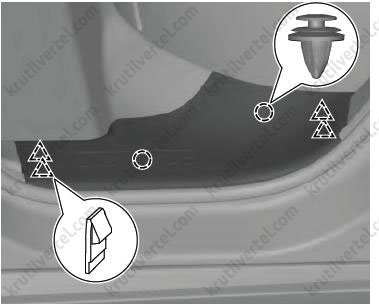

5. Высвободить 3 защелки и 4 зажима и снимите декоративную накладку порога передней двери, как показано на изображении ниже.

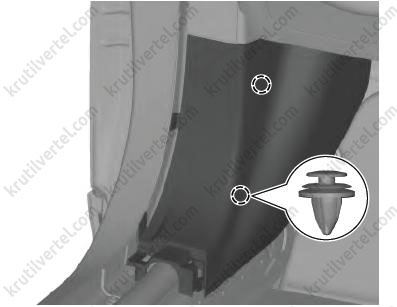

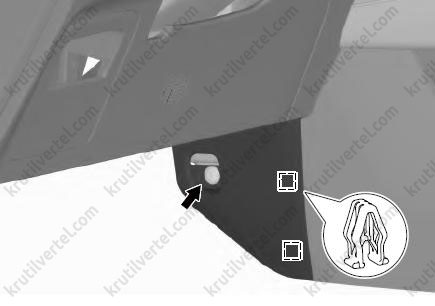

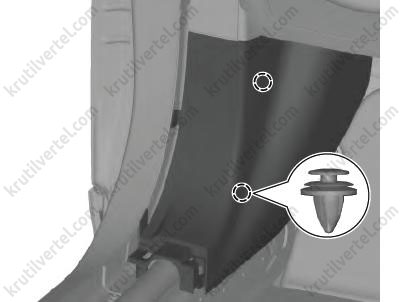

6. Высвободить 2 защелки и снять нижнюю панель облицовки стойки А, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки стойки А (без ручки)

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Не допускать повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Снять часть уплотнения проема передней двери/

2. Высвободить 2 защелки, отсоединить разъем пучка проводов и снять верхнюю панель облицовки стойки A, потянув ее вверх, как показано на изображении ниже.

Внимание

Двойная пластиковая защелка является расходным материалом; ее повторное использование не допускается.

3. Высвободить 3 защелки и 4 зажима и снять декоративную накладку порога передней двери, как показано на изображении ниже.

4. Высвободить 2 защелки и снять нижнюю панель облицовки стойки А, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки стойки В

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Не допускать повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Высвободить 3 защелки и 4 зажима и снимите декоративную накладку порога передней двери, как показано на изображении ниже.

2. Высвободить 2 защелки и 4 зажима и снять декоративную накладку порога задней двери

3. Переместить передние сиденья в крайнее переднее положение.

4. Снять часть уплотнителей проемов передней и задней дверей.

5. Приподнять напольное покрытие в том месте, где находится крепление, вставить подходящий инструмент в отверстие и разблокируйте стопорный механизм, как показано на изображении ниже.

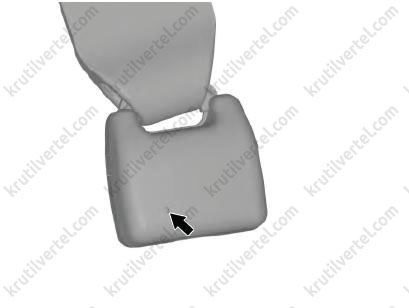

6. Вставить в отверстие подходящий инструмент, раскройте стопорное кольцо и отсоедините ремень безопасности от преднатяжителя ремня безопасности переднего сиденья, как показано на изображении ниже.

7. Высвободить 3 защелки и 2 зажима и снять нижнюю панель облицовки стойки B.

8. Поддеть и снять заглушки болтов крепления ручки, как показано на изображении ниже.

9. Выкрутить два болта крепления и снять ручку, как показано на изображении ниже.

10. Снять заглушки болта крепления верхней облицовки стойки B10. Снять заглушки болта крепления верхней облицовки стойки B.

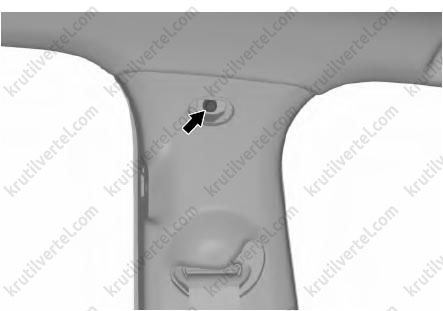

11. Выкрутить болт крепления верхней декоративной панели стойки B, как показано на изображении ниже.

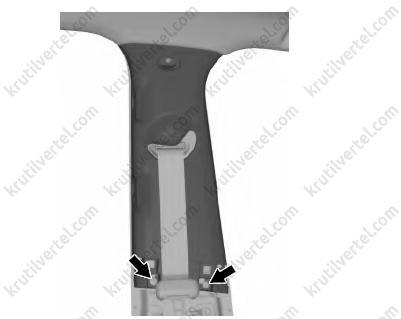

12. Высвободить 2 защелки и снять верхнюю панель облицовки стойки В, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки стойки С

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Не допускать повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять пол багажника.

3. Снять комплект возимого инструмента и левый поддон, как показано на изображении ниже.

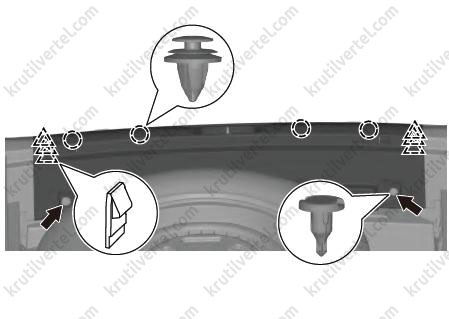

4. Высвободить 6 защелок и 6 зажимов, снять защитную накладку порога заднего люка, как показано на изображении ниже.

5. Снять сиденья заднего ряда (подробнее, см. соответствующий раздел в данной главе).

6. Высвободить 2 защелки и 4 зажима и снять декоративную накладку порога задней двери, как показано на изображении ниже.

7. Снять часть уплотнителя проема задней двери.

8. Снять часть уплотнителя проема заднего люка.

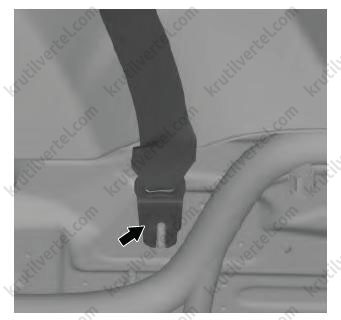

9. Выкрутить болт крепления и снять отсоединить ремень безопасности заднего сиденья от панели пола, как показано на изображении ниже.

10. Снять крышку кольца для крепления багажа, расположенную на тыльной части спинки сиденья второго ряда, как показано на изображении ниже.

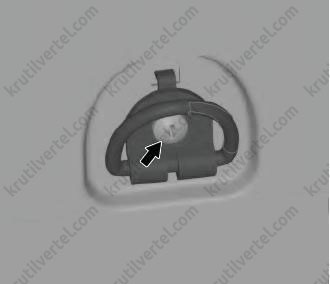

11. Выкрутить болт крепления, затем снять кольцо, показанное на рисунке ниже.

12. Снять крышку кольца для крепления багажа, расположенного в задней части багажника, как показано на изображении ниже.

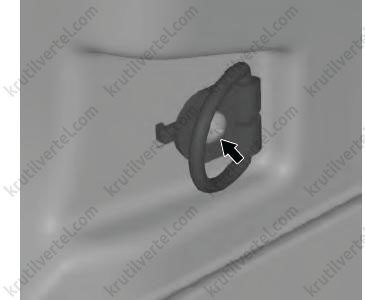

13. Выкрутить болт крепления, затем снять кольцо, как показано на изображении ниже.

14. Выкрутить 3 болта крепления, высвободить 5 защелок и 9 фиксаторов, отсоединить разъем пучка проводов и снять панель облицовки багажника, как показано на изображении ниже.

15. Снять заглушку болта крепления облицовки стойки С, как показано на изображении ниже.

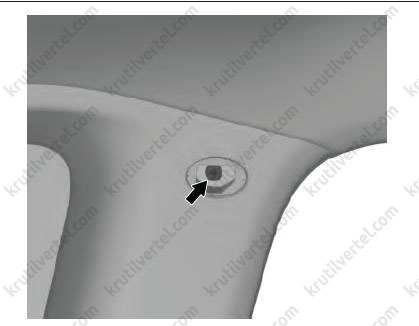

16. Выкрутить болт крепления, показанный на рисунке ниже.

17. Выкрутить 4 болта крепления, высвободить 4 защелки и снять панель облицовки стойки С, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
