Система помощи при парковке Haval Dargo с 2022 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Haval, скачать электросхему Haval, панель приборов Haval, система освещения Haval, магнитола Haval, аудиосистема Haval, стеклоочиститель Haval, регулировка фар Haval, коды ошибок Haval, электросхема Haval Dargo, скачать электросхему Haval Dargo, панель приборов Haval Dargo, система освещения Haval Dargo, магнитола Haval Dargo, аудиосистема Haval Dargo, стеклоочиститель Haval Dargo, регулировка фар Haval Dargo, коды ошибок Haval Dargo
11. Система помощи при парковке
Передняя камера системы кругового обзора (передний бампер в базовой комплектации)
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

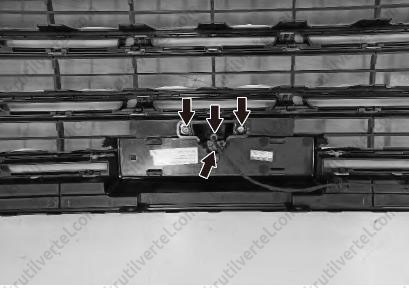

3. Отсоединить разъем жгута электропроводки и снять 3 винта, как показано на изображении ниже.
4. Снять переднюю камеру системы кругового обзора.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Примечание
После снятия и установки передней камеры системы кругового обзора необходимо выполнить повторную калибровку системы кругового обзора.
Левая/правая камера системы кругового обзора
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять наружное зеркало заднего вида.
Примечание
Правая/левая камера системы кругового обзора встроена в блок правого/левого наружного зеркала заднего вида.
