Камеры заднего вида Haval Dargo с 2022 года

10. Камеры заднего вида

Описание

Камера заднего вида позволяет видеть область за автомобилем. Изображение передается на дисплей, благодаря чему процесс парковки задним ходом становится более безопасным и комфортным.

Динамические направляющие линии

Динамические направляющие линии на дисплее отображают ширину кузова автомобиля и предполагаемую траекторию его движения, рассчитанную на основе угла поворота рулевого колеса, что помогает водителю при парковке.

Особые указания

Частичное повреждение камеры или удар по ней могут изменить ее положение и угол наклона, что приведет к неисправности системы.

Не протирайте объектив. Тряпка может поцарапать его, что повлияет на качество изображения. Не допускайте попадания на камеру органических растворителей, восков, средств для удаления клея или покрытий для стекол. Если это произошло, немедленно очистите объектив и промойте его водой.

Резкое изменение температуры окружающей среды может повлиять на работу камеры.

Если на объектив камеры попадет снег или грязь, изображение может потерять четкость. В подобных случаях промойте объектив водой и протрите насухо мягкой тканью.

В следующих ситуациях изображение может быть нечетким, несмотря на нормальную работу оборудования.

В салоне автомобиля используются электроприборы, которые создают помехи.

Наличие устройств, генерирующих радиоволны, может приводить к искажению изображения.

Слишком яркий свет, направленный на камеру (солнечные лучи или свет фар).

Недостаточное освещение (например, в ночное время).

Сильный крен автомобиля.

Задняя камера системы кругового обзора

Снятие и установка

Снятие

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять защитную накладку двери заднего люка.

4. Снять наружную панель заднего люка.

5. Отсоединить разъем жгута электропроводки.

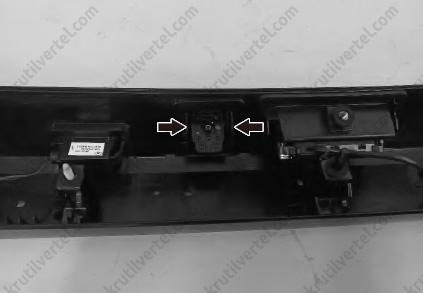

6. Снять заднюю камеру системы кругового обзора.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание

Условия калибровки:

• При замене контроллера, камеры или изменении положения установки камеры во время использования транспортного средства необходимо выполнить повторную калибровку.
• При переоборудовании ходовой части требуется выполнение повторной калибровки, поскольку в этом случае меняется высота кузова автомобиля, что может повлиять на формирование общей картины кругового обзора.
• В процессе эксплуатации автомобиля из-за нагрузок, тряски автомобиля, износа компонентов и прочих факторов, происходит изменение положения камеры. В этом случае следует выполнить повторную калибровку.

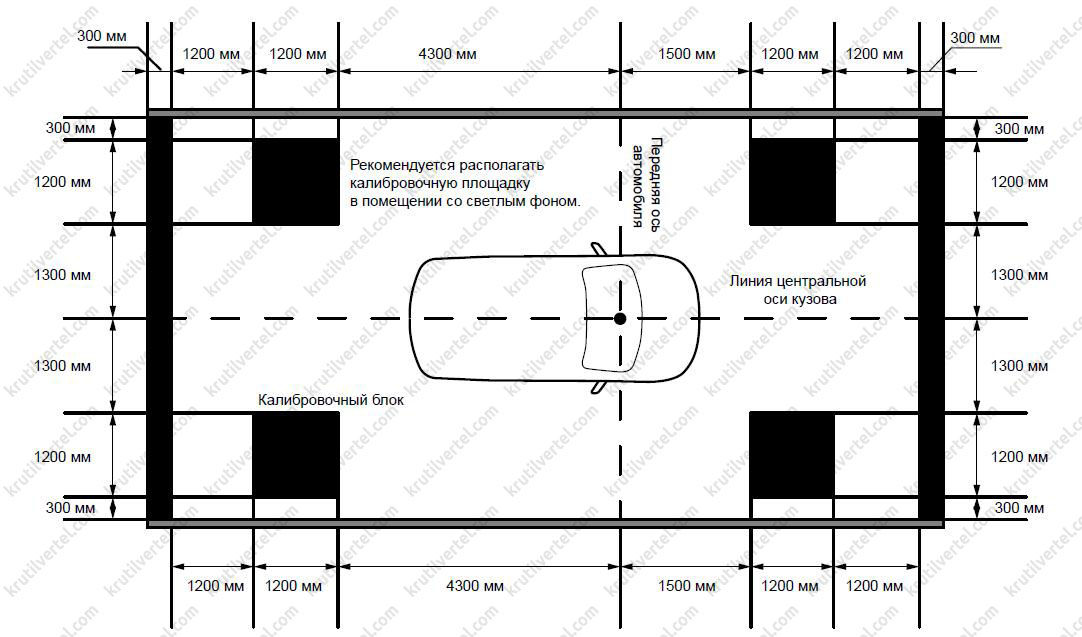

Планировка калибровочной площадки

• Размеры площадки: не менее 6,3 × 12,3 м.
• Фон калибровочной площадки: однотонный белый или близкий к белому однотонный цвет и отсутствие отраженного света;
• фон не может быть черным или темно-серым.
• Поверхность площадки: ровная; при выполнении любых измерений с помощью уровнемера пузырек должен располагаться по центру.
• Чистота площадки: необходимо обеспечить чистоту, отсутствие воды, масляных загрязнений, следов шин и мусора.
• Размер калибровочных блоков: квадрат 1,2 × 1,2 м (допуск ±5 мм).
• Цвет калибровочных блоков: черный, не светоотражающий.
• Расположение калибровочных блоков: четыре калибровочных блока располагаются в форме квадрата на одном уровне.

Допустимые методы исполнения калибровочных блоков:

1) Изображения черных блоков, нанесенные на ровную поверхность.

2) Черное нетканое полотно толщиной ≤10 мм, разложенное на ровной поверхности перед калибровкой.

3) Ровный лист из фанеры или т. п. материала, окрашенный в черный цвет или оклеенный черным нетканым материалом; общая толщина такого блока ≤10 мм.

Область на расстоянии 50 см вокруг калибровочных блоков является основной областью калибровки; к ней предъявляются следующие требования:

• Основная область должна быть чистой, без следов загрязнения (например, следов шин или обуви), без отраженных солнечных лучей.
• Фон основной области должен быть однотонным, белого или близкого к нему цвета. Если не удается выполнить эти требования, то вокруг калибровочного блока можно выложить листы белой бумаги (бумажные листы должны быть ровными, зазора между ними быть не должно). Также можно расположить черные калибровочные блоки поверх белого полотна размером 2,0 * 2,2 м.

Для освещения калибровочной площадки должны быть выполнены следующие условия:

• Тип источника света: белый свет, диапазон цветовой температуры 5000–6500 K.
• Интенсивность освещения: в соответствии с национальным стандартом CNS, фактически измеренное значение освещенности на поверхности земли должно составлять 200–700 люкс (можно использовать яркий естественный свет или свет ламп накаливания).
• Основная калибровочная зона должна быть освещена равномерно, заметных теней быть не должно.
• Свет площадки не должен быть направлен прямо на камеру.

Примечание

Проверьте состояние автомобиля:

• Нормальное давление в шинах.
• Дверь багажного отделения закрыта, без деформаций, повреждений и других неисправностей, способных стать причиной большого отклонения угла установки камеры.
• Камера установлена надежно, ее объектив чистый, без следов воды, загрязнений, пыли и каких-либо заграждающих обзор препятствий.
• Зеркало заднего обзора разложены в обычном режиме, зафиксированы; они не должны быть сложены, деформированы, повреждены и иметь другие неисправности.

Двери автомобиля должны быть закрыты.

Примечание

Особые указания к проведению калибровки:

• При прохождении калибровки автомобиль должен въезжать по прямой линии с задней части калибровочной площадки, а после завершения калибровки выезжать по прямой линии с передней части калибровочной площадки. Во избежание повреждения места калибровки не допускается на калибровочной площадке или калибровочных блоках выполнять повороты на малой скорости.
• В ходе проведения калибровки не перемещайте автомобиль и обеспечьте отсутствие людей в калибровочной зоне во избежание создания помех для калибровки.
• В ходе проведения автоматической калибровки обеспечьте отсутствие внешних источников света, создающих помехи для калибровки, например, прямое попадание на камеру света от другого источника, а также исключите неравномерность освещения основной калибровочной зоны.

1. Подготовительные работы перед калибровкой.

2. Перевести выключатель зажигания в режим ON.

3. Подсоедините диагностический тестер к автомобилю.

4. Нажатием кнопки «Автоматическая калибровка» диагностического тестера запустите автоматический режим калибровки.

5. Контроллер системы кругового обзора войдет в режим автоматической калибровки, а на дисплее кругового обзора появится следующее сообщение:

Примечание

Ведется автоматическая калибровка. Не перемещайте автомобиль.

Проверяйте промежуточные результаты калибровки (если подобное сообщение будет сохраняться более 10 с, следует устранить помехи на калибровочной площадке и повторно запустите калибровку автомобиля).

Сбой калибровки.

Во время сохранения данных калибровки не выключайте двигатель.

Калибровка успешно завершена.

6. Если калибровка успешно завершена, проверьте ее результат. Если результат не соответствует ожиданиям, можно провести калибровку несколько раз до достижения нужного результата.

7. Если произошел сбой калибровки, проверить калибровочную площадку. Убедитесь, что состояние автомобиля соответствует требованиям, повторно запустите автоматическую калибровку. Если в течение 3-х раз подряд происходит сбой калибровки, следует выполнить калибровку в ручном режиме.

8. Нажатием кнопки «Ручная калибровка» диагностического тестера запустите ручной режим калибровки.

9. Вершины переднего, заднего, левого и правого углов проекции на дисплее сопоставляются с вершинами углов калибровочных блоков на калибровочной площадке с помощи функций диагностического тестера «Выбор проекции», «Выбор вершины угла» и «Смещение вершины угла».

Примечание

Использование функции «Выбор проекции» диагностического тестера позволяет переключиться между видом кругового обзора и соответствующей камерой.

Использование функции «Выбор вершины угла» диагностического тестера позволяет выбрать точку перемещения, которая будет выделена синим значком. Использование функции «Смещение вершины угла» диагностического тестера позволяет отметить вершину угла и сопоставить ее с соответствующей вершиной угла калибровочного блока. Может быть выполнено одновременное перемещение четырех вершин угла или одной.

10. Включите диагностический тестер и выполните калибровку. Если после ее завершения результат формирования общей картины кругового обзора не соответствует ожиданиям, можно выполнить еще одну калибровку без повторного выбора вершин углов, при этом система кругового обзора будет автоматически выбирать точки калибровки в соответствии с областями, выбранными вручную. Если эта калибровка завершится успешно, ее результат будет улучшен.

11. Если результат калибровки по-прежнему не удовлетворяет, можно повторно выбрать режим «Ручная калибровка» и проводить калибровку повторно до достижения нужного результата.

Дорожная калибровка

Внимание

Чтобы обеспечить эффективность калибровки системы кругового обзора, предпочтительно выбрать «Калибровка на месте», при условии, что будут соблюдены требования к калибровочной площадке.

Внимание

Условия калибровки:

При замене контроллера, камеры или изменении положения установки камеры во время использования транспортного средства необходимо выполнить повторную калибровку.

При переоборудовании ходовой части требуется выполнение повторной калибровки, поскольку в этом случае меняется высота кузова автомобиля, что может повлиять на формирование общей картины кругового обзора.

В процессе эксплуатации автомобиля из-за нагрузок, тряски автомобиля, износа компонентов и прочих факторов, происходит изменение положения камеры. В этом случае следует выполнить повторную калибровку.

1. В интерфейсе «Настройки автомобиля» или «Управление оборудованием автомобиля» мультимедийного дисплея нажать кнопку «Система помощи при парковке».

2. Нажать кнопку «Дорожная калибровка», войдите в интерфейс «Особые указания».

3. После выполнения всех требований, указанных в меню «Особые указания», нажмите кнопку «Вход в режим калибровки» и выполнить калибровку системы кругового обзора.

Внимание:

Во время выполнения дорожной калибровки системы кругового обзора строго соблюдайте правила дорожного движения.

4. Следуя подсказкам в интерфейсе мультимедийного дисплея, выполняйте операции вплоть до появления сообщения о статусе калибровки.

Примечание

При успешном завершении калибровки появится примечание «Калибровка прошла успешно».

При неуспешном прохождении калибровки появится примечание «Сбой калибровки».

Следуя указаниям, выводимым на экран, подтвердите результат калибровки.
