Раздаточная коробка Haval Dargo с 2022 года

6. Раздаточная коробка

Масло для раздаточной коробки

Объем трансмиссионного масла (л): 0,29 ± 0,01

Тип масла: TRANSMISSION DUAL9 FE 75W-90

Проверка

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять правое переднее колесо.

3. Снять переднюю защитную накладку.

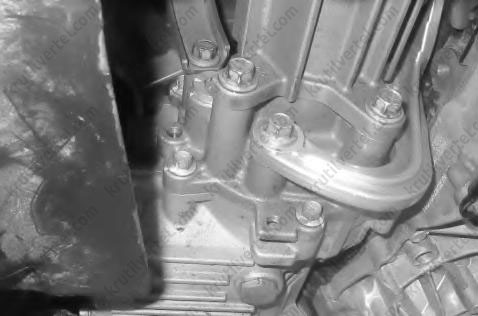

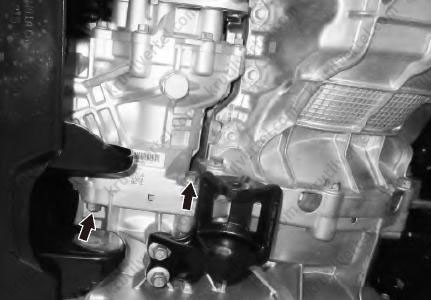

4. Снять пробку сливного отверстия, как показано на изображении ниже.

5. Проверить уровень масла в раздаточной коробке: он должен доходить до самого низкого участка заливной горловины. При необходимости долейте масло в раздаточную коробку.

Внимание

Слишком много или слишком мало масла в раздаточной коробке может вызвать неисправности.

После добавления масла в раздаточную коробку необходимо проехать некоторое расстояние и затем снова проверить его уровень.

6. Если уровень масла очень низкий, проверьте наличие утечек.

7. Проверить качество масла. Если оно не соответствует требованиям, либо или имеют место загрязнение, деградация, то его необходимо заменить.

8. Установить пробку заливного отверстия и плоскую шайбу, как показано на изображении ниже.

Примечание:

Момент затяжки: 40±4 Н∙м.

Замена

Внимание:

Избегать непосредственного контакта с маслом, поскольку это может привести к раздражению кожи.

Внимание

При проведении технического обслуживания необходимо соблюдать все действующие законы и правила техники безопасности и охраны окружающей среды.

Перед сливом/заливанием масла очистить участок рядом со сливным/заливным отверстиями, а затем снять пробку.

После замены масла затянуть пробку и очистить зону рядом со сливным и заливным отверстиями.

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять правое переднее колесо.

3. Снять переднюю защитную накладку.

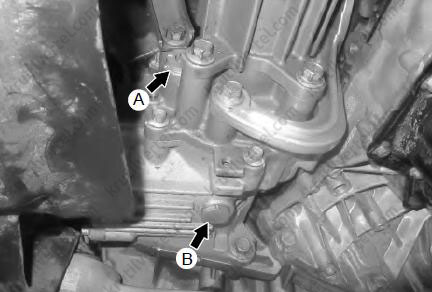

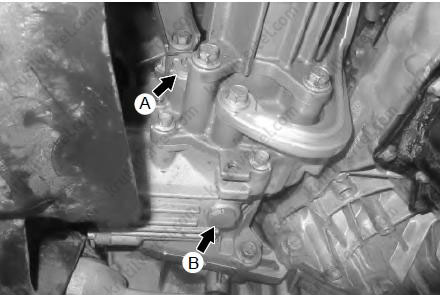

4. Вывернуть пробку заливного и заливного отверстий, как показано на изображении ниже.

5. Вывернуть пробку сливного отверстия (В), слить масло, как показано на изображении ниже.

Внимание

Правильно утилизируйте отходы.

6. Очистить пробку сливного отверстия, установите пробку и плоскую шайбу. Момент затяжки: 40±4 Н∙м.

7. Заливайте масло для раздаточной коробки через заливное отверстие до тех пор, пока оно не начнет переливаться через край отверстия. Объем заправки: 0,29 ± 0,01 л.

8. Очистить пробку заливного отверстия и установить пробку с плоской шайбой. Момент затяжки: 40±4 Н∙м.

Внимание

Перед добавлением масла в раздаточную коробку убедитесь, что автомобиль находится на ровной горизонтальной поверхности.

Слишком много или слишком мало масла в раздаточной коробке может вызвать неисправности.

После замены масла в раздаточной коробке необходимо проехать некоторое расстояние и затем снова проверить его уровень.

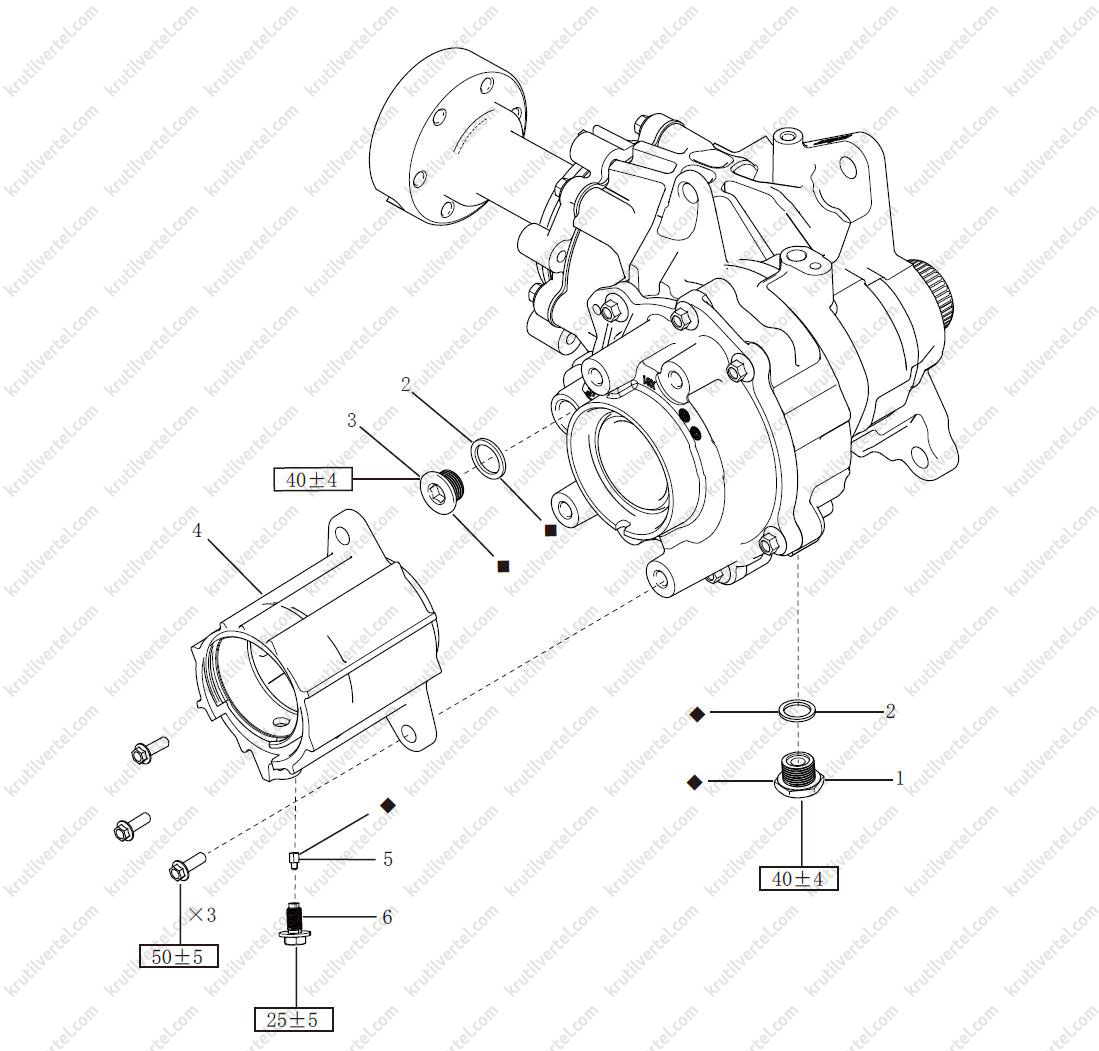

Раздаточная коробка в сборе

*40±4 Н∙м 25±5 Н∙м 50±5 Н∙м *

1. Пробка отверстия для слива масла
2. Плоская шайба
3. Пробка отверстия для слива масла
4. Втулка полуоси
5. Резиновая заглушка
6. Крепежный болт с шайбой

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять переднее правое колесо.

4. Снять переднюю и нижнюю защитные панели кузова.

5. Слить трансмиссионное масло (подробнее, см. соответствующий раздел в данной главе).

6. Слить масло из раздаточной коробки.

7. Снять передний правый приводной вал (подробнее, см. соответствующий раздел в главе Приводные валы).

8. Снять карданный вал заднего моста.

9. Снять задний каталитический конвертер с дополнительным глушителем в сборе.

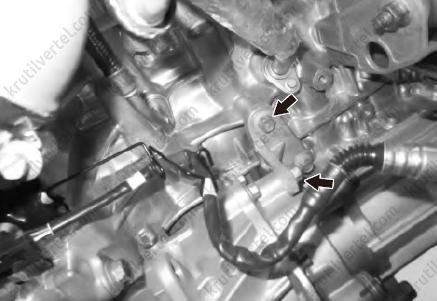

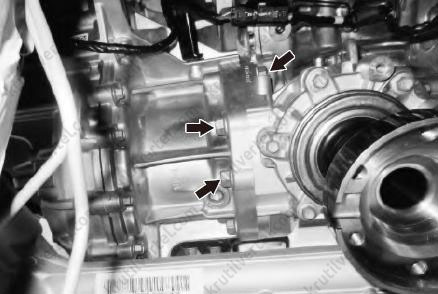

10. Снять 3 болта крепления, как показано на изображении ниже.

11. Подоприте двигатель и раздаточную коробку.

12. Выкрутить 2 болта крепления и снять заднюю подвеску двигателя.

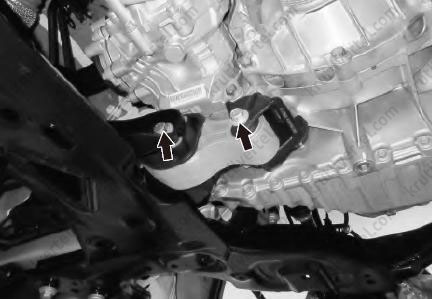

13. Снять 5 болтов крепления, как показано на изображении ниже.

14. Переместить раздаточную коробку в подходящее положение.

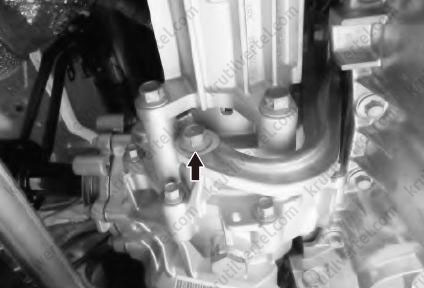

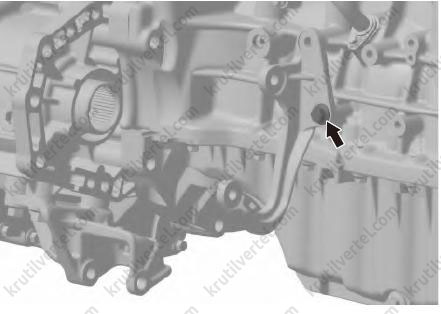

15. Выкрутить болт крепления, затем снять кронштейн раздаточной коробки, как показано на изображении ниже.

16. Снять раздаточную коробку в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Совместите приводной вал заднего моста в сборе с интеллектуальным узлом управления крутящим моментом и раздаточной коробкой в соответствии с метками.

Затянуть элементы крепления заданным моментом затяжки.

Добавьте масло для коробки передач в раздаточную коробку. Проверить уровень масла.

Запустить двигатель и проверить, нет ли неисправностей, таких как утечка жидкости или воздуха.

Проверить, в норме ли сигналы датчиков скорости колес

Сальник на левом конце входного вала

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять передние колеса.

4. Снять переднюю защитную накладку.

5. Слить масло из коробки передач.

6. Слить масло из раздаточной коробки.

7. Снять передний правый приводной вал в сборе.

8. Снять трансмиссионный вал заднего моста в сборе

9. Снять раздаточную коробку.

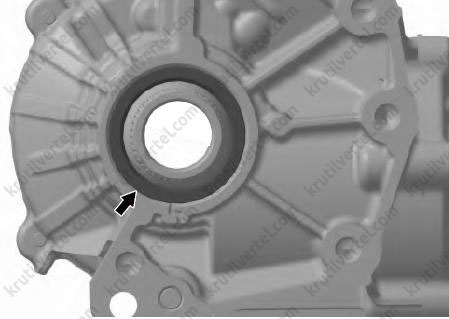

10. Снять левый сальник входного вала, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия. Глубина запрессовки сальника: 19±0,3 мм. Величина наклона сальника: ≤0,2 мм.

Внимание

При снятии сальника не прикасайтесь к кромке сальника.

При установке приводного вала не поцарапайте сальник.

Сальник на правом конце входного вала

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять правое переднее колесо.

4. Снять переднюю защитную накладку.

5. Слить масло из коробки передач.

6. Слить масло из раздаточной коробки.

7. Снять передний правый привод (подробнее, см. соответствующий раздел в главе Приводные валы).

8. Снять узел приводного вала.

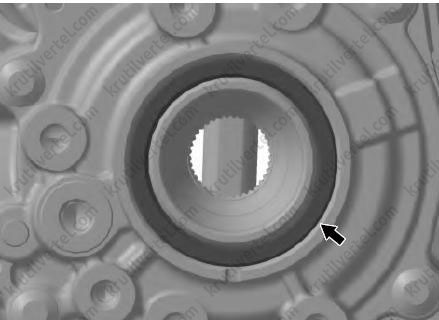

9. Снять правый сальник входного вала, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия. Глубина запрессовки сальника: 13±0,3 мм. Величина наклона сальника: ≤0,2 мм.

Внимание:

При снятии сальника не прикасайтесь к кромке сальника.

При установке приводного вала не поцарапайте сальник.

Затягивайте детали крепления заданным моментом затяжки.

Уплотнительное кольцо входного вала

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять передние колеса.

4. Снять переднюю защитную накладку.

5. Слить масло из раздаточной коробки.

6. Снять передний правый привод.

7. Снять частично разобранную втулку привода.

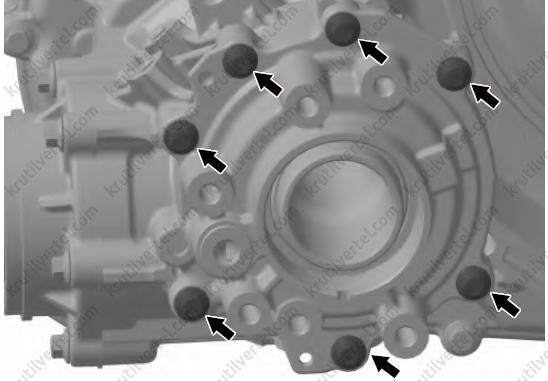

8. Отвернуть 7 болтов крепления, показанных на рисунке ниже.

9. Снять правую крышку раздаточной коробки.

Примечание

На правой крышке раздаточной коробки есть уплотнительное кольцо.

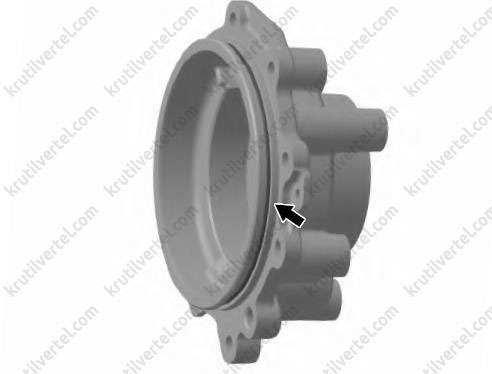

10. Снять уплотнительное кольцо, показанное на рисунке ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Перед установкой уплотнительного кольца нанести масло на поверхность корпуса правой крышки раздаточной коробки, просто смочите поверхность, не оставляя избытков масла.

При установке следите за тем, чтобы не поцарапать уплотнительное кольцо.

При установке следите за тем, чтобы не поцарапать правый сальник входного вала.

Затягивайте детали крепления заданным моментом затяжки.

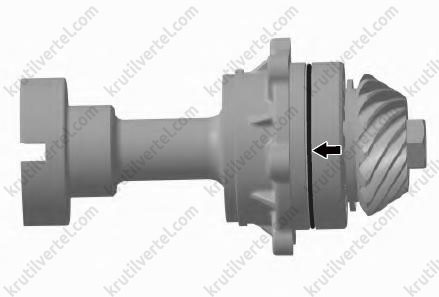

Уплотнительное кольцо выходного вала

Снятие и установка

Снятие

1. Поднять автомобиль и зафиксируйте в удобном для работы положении.

2. Снять задний карданный вал (подробнее см, соответствующий раздел в главе Приводные валы).

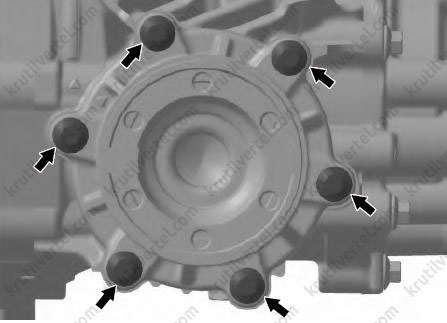

3. Отвернуть 6 болтов крепления, как показано на изображении ниже.

4. Снять узел выходного вала.

Примечание

Уплотнительное кольцо выходного вала внутри задней крышки раздаточной коробки.

5. Снять уплотнительное кольцо выходного вала.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Перед установкой уплотнительного кольца выходного вала в паз задней крышки раздаточной коробки нанести масло на поверхность задней крышки раздаточной коробки и просто смочите поверхность, не оставляя на ней масла.

При установке следите за тем, чтобы не поцарапать уплотнительное кольцо выходного вала.

Затягивайте детали крепления заданным моментом затяжки.

Втулка полуоси в сборе

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять правое переднее колесо.

4. Снять переднюю защитную накладку.

5. Слить масло из коробки передач.

6. Слить масло из раздаточной коробки.

7. Снять передний правый привод.

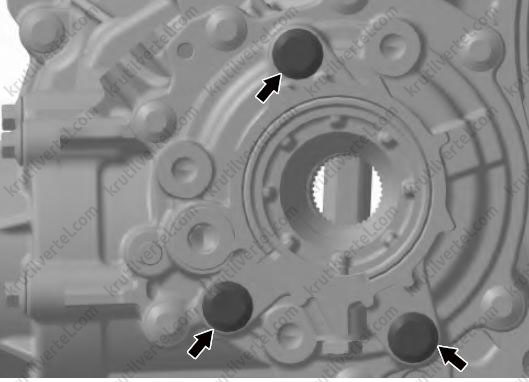

8. Отвернуть 3 болта крепления, показанные на рисунке ниже.

9. Снять узел приводного вала.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.
