Описание Haval Dargo с 2022 года

1. Описание

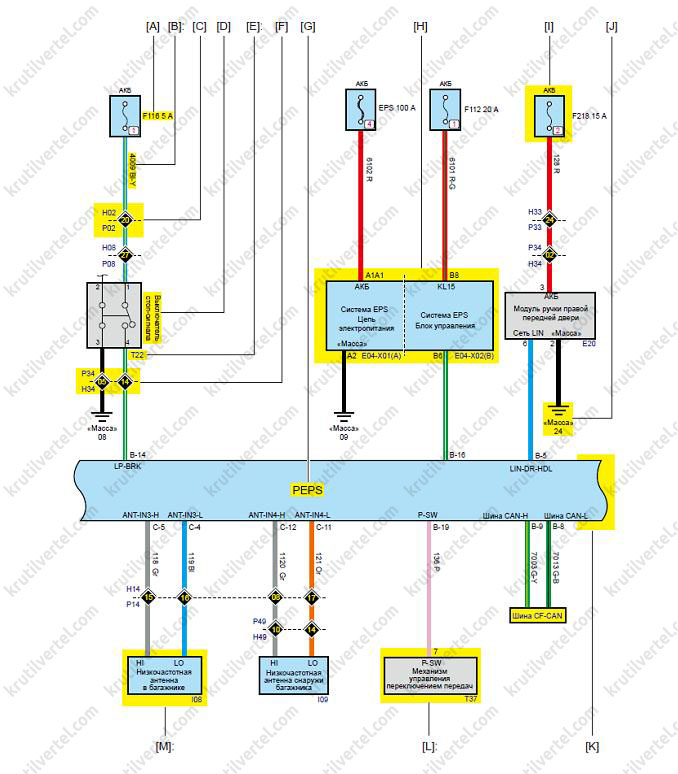

Использование схем

[A]: название и характеристики предохранителя

Примечание:

При замене предохранителей следует использовать предохранители с той же величиной максимального тока. Повторное перегорание предохранителей свидетельствует о наличии неисправности электропроводки.

[B]: цвет и номер провода

Цвет провода обозначается буквами.

В= черный, W= белый Y = желтый R = красный G = зеленый Br = коричневый Bl = голубой

Gr = серый Or = оранжевый P = розовый

Одноцветные провода обозначаются одним символом; при обозначении двухцветных проводов сначала указывается основной цвет, затем — цвет полосы. Например: одноцветный провод красного цвета обозначается буквой R; двуцветный провод, основной цвет которого — зеленый, а цвет полос — желтый, обозначается буквами GB.

[C]: обозначает соединение двух разъемов пучка проводов. H02 и P02 - номера разъемов двух пучков проводов, а 20 - номер контакта разъема.

[D]: обозначает название электрического элемента.

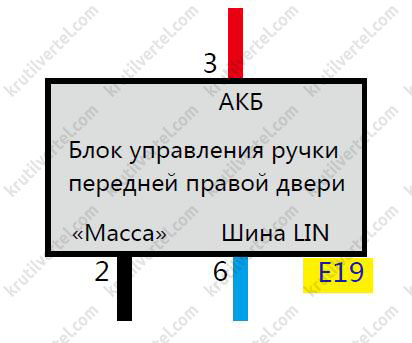

[E]: номер электрического элемента и разъема пучка проводов, который является концевым.

Это возможно в следующих ситуациях:

Примечание:

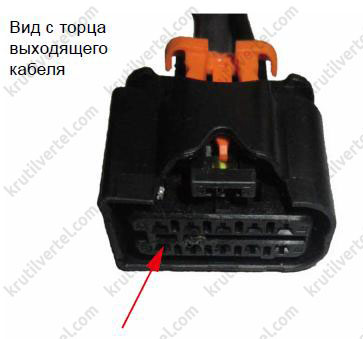

При проверке разъёмов вставьте щуп от конца пучка проводов, так чтобы он соприкасался с контактом (кроме водонепроницаемых разъёмов).

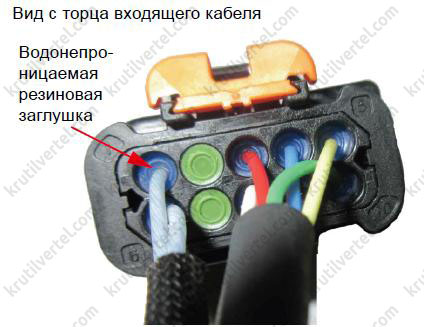

При проверке водонепроницаемых разъёмов слегка прикоснитесь щупом к контакту со стороны выхода пучка проводов, не вставляя щуп.

[F]: обозначает, что два контакта находятся в одном разъеме.

Это возможно в следующих ситуациях: два контакта 14 и 05 находятся в разъеме P34/ H34.

[G]: название блока управления.

[H]: означает, что блок управления имеет два разъема или более.

Это возможно в следующих ситуациях:

Примечание

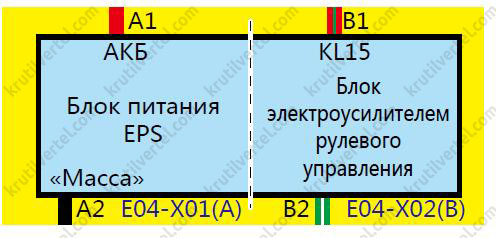

На рисунке показаны два разъема, а именно: E04-X01(A)/E04-X02(B).

Внимание

Есть блок управления имеет два или более разъемов, можно обозначить их: “A1, B1”.

[I]: предохранитель, цифры в скобках обозначают номер предохранителя по порядку, на данном рисунке предохранитель расположен в блоке предохранителей № 2.

Примечание:

Блок предохранителей № 1— блок предохранителей передней панели.

Блок предохранителей № 2 — блок предохранителей моторного отсека.

Блок предохранителей № 3 — блок предохранителей багажника.

Блок предохранителей № 4- это блок предохранителей на "положительном" выводе аккумуляторной батареи.

[J]: точка "массы"; обозначается буквами "GND" и цифрами. На схеме указана точка "массы" № 24.

[K] обозначает не отображенные в данной системе элементы.

Это возможно в следующих ситуациях:

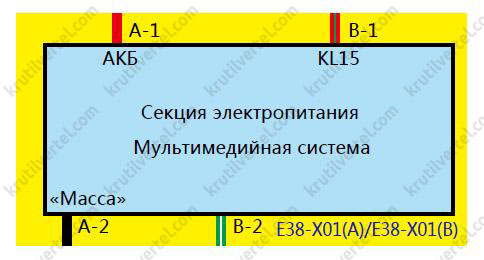

Завершение системы представлено следующим образом:

[L]: Указывает, что эта система не является ключевым элементом на этой странице, цвет — серый.

Это возможно в следующих ситуациях:

[M]: Указывает, что эта система является ключевым элементом на этой странице, цвет —синий.

Условные обозначения

	Аккумуляторная батарея В ней хранится химическая энергия, и она преобразует ее в электрическую энергию с тем, чтобы подать в электрические цепи автомобиля постоянный электрический ток
	«Масса» Это точка, в которой жгут проводов подсоединяется к кузову автомобиля, при этом возникает контур для цепи; без цепи заземления электрический ток протекать не может
	Плавкий предохранитель Лист металла расплавится, если через него пропустить слишком большой электрический ток; таким образом, он прервет подачу тока и защитит цепь от повреждения
	Плавкий предохранитель Это толстый проводник, расположенный в большой токовой цепи, который расплавляется, если электрический ток становится чрезмерно большим, и защищает цепь
	Микровыключатель
	жгут проводов подсоединен Если в узле пересечения стоит восьмиугольная отметка, то это указывает на то, что жгут проводов подсоединен
	жгут проводов не подсоединен Если в узле пересечения нет восьмиугольной отметки, то это указывает на то, что жгут проводов не подсоединен
	динамик Электромеханическое устройство, в котором образуются звуковые волны при использовании электрического тока
	Реле Переключатель с электронным регулированием, как правило, бывает двух типов: нормально замкнуто и нормально разомкнуто. Электрический ток протекает через маленькую катушку, в которой может образовываться магнитное поле, под действием которого подсоединенный переключатель размыкается или замыкается
	Двухходовое (перекидное) реле Реле, которое воспринимает электрический ток через любой набор контактов и имеет два набора контактов
	Аварийный звуковой зуммер
	Светодиод Светодиод выдает свечение с помощью электрического тока, но при этом не выделяет тепло
	Температуры испарителя Резистор, сопротивление которого меняется в зависимости от Температуры
	Нагревательный провод антиобледенителя Ток, протекающий по нагревательному проводу, образует тепло для защиты от обледенения
	Экранированный провод
	Витая пара
	Обмотка иммобилайзера
	Лампа выключателя
	стоп-сигнала Ток протекает через нить накаливания, вызывая нагрев и свечение этой нити накаливания
	Ручной переключатель Размыкание и замыкание цепи для предотвращения или разрешения протекания электрического тока. Они бывают двух типов — нормально разомкнутый и нормально замкнутый.

Аббревиатуры
