Селектор переключения режимов работы Haval Dargo с 2022 года

5. Селектор переключения режимов работы

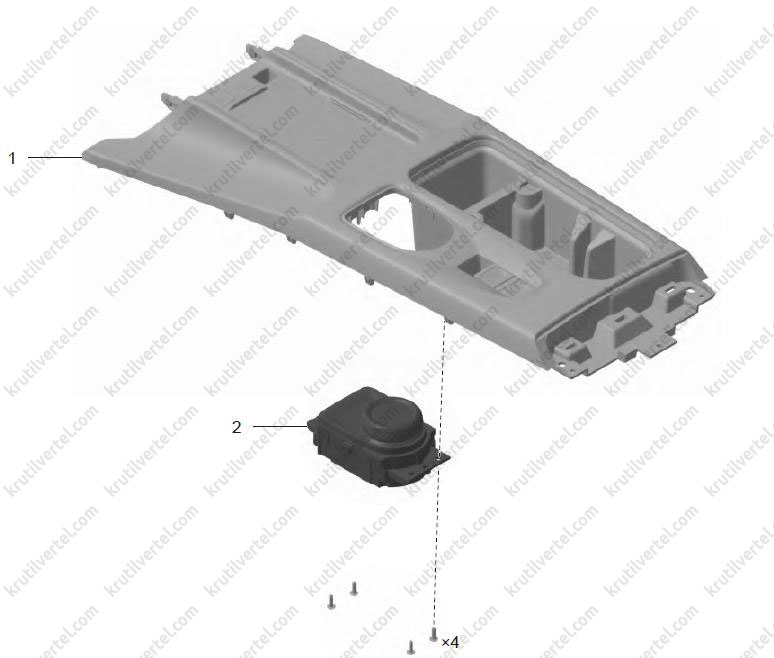

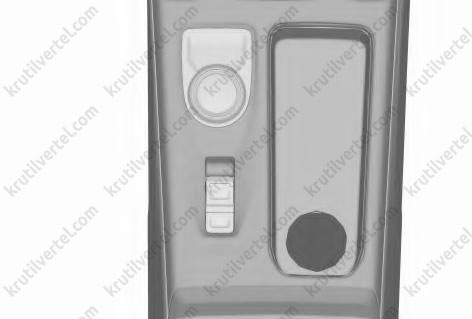

Переключатель скоростей в сборе

1. Центральная панель управления вспомогательной панели управления 2. Селектор передач

Снятие и установка

Снятие

Внимание:

Снятие и установка любой детали механизма переключения передач предполагает в обязательном порядке выключение двигателя для предотвращения неожиданного движения автомобиля, что может привести к травмам.

Наденьте перчатки, чтобы защитить руки.

Внимание

Соблюдайте осторожность, чтобы не поцарапать декоративный молдинг и другие детали.

1. Включите стояночный тормоз, переведите рычаг селектора передач в положение P.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Нажмите на фиксаторы держателя для напитков в вспомогательной панели управления в направлении от краев внутрь, приподнять переднюю часть держателя, высвободить его от ограничителя в задней части и снять держатель.

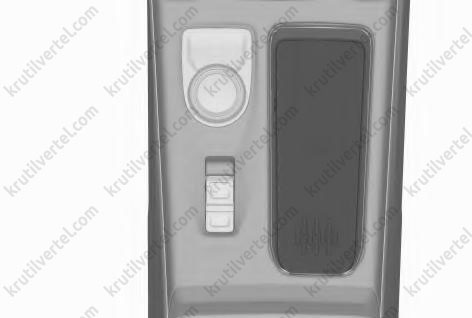

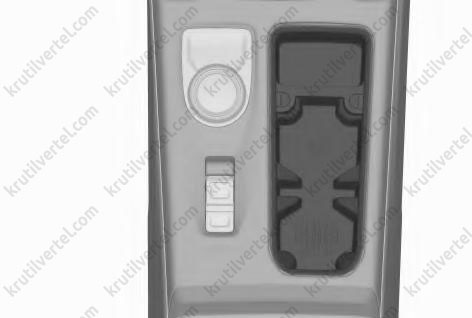

4. Снять держатель для стаканов в центральной консоли, как показано на изображении ниже.

5. Снять крышку регулятора троса переключения передач.

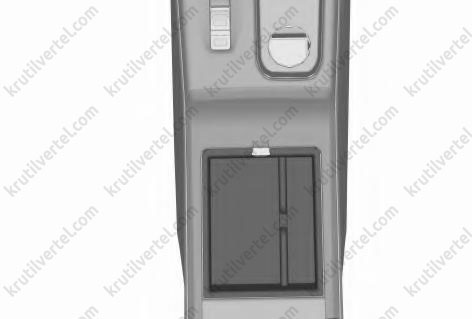

6. Открыть подлокотник вспомогательной панели управления.

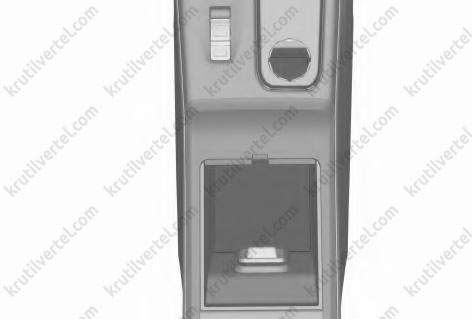

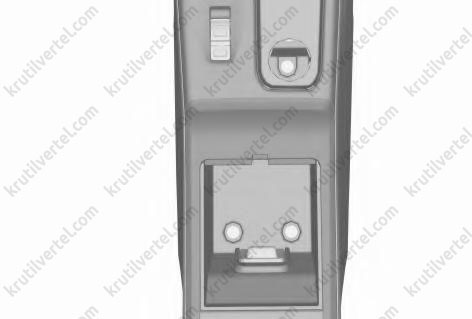

7. Извлечь отделение для хранения мелочей, как показано на изображении ниже.

8. Извлечь подкладку под отделение для хранения мелочей, как показано на изображении ниже.

9. Снять 3 болта крепления, показанных на рисунке ниже.

10. Высвободить защелку, 2 зажима, отсоединить разъем пучка проводов и снять переднюю левую накладку вспомогательной панели управления.

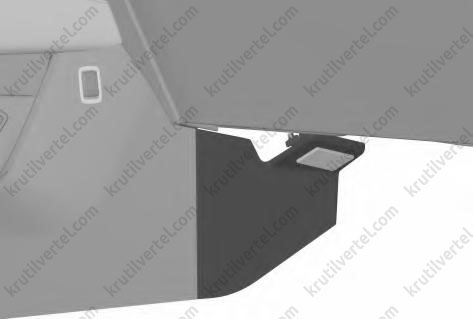

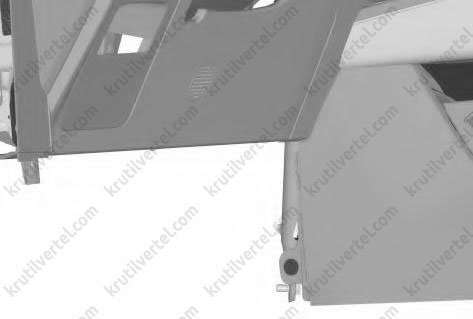

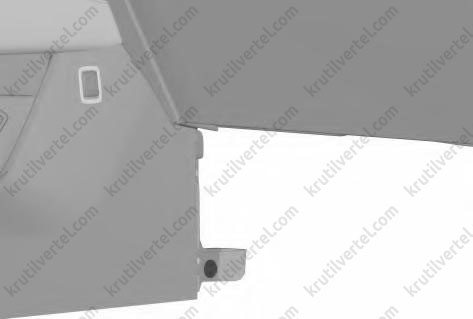

11. Выкрутить болт крепления под передней левой накладкой вспомогательной панели управления, как показано на изображении ниже.

12. Высвободить 3 зажима, отсоединить разъем пучка проводов и снять переднюю правую накладку вспомогательной панели управления, как показано на изображении ниже.

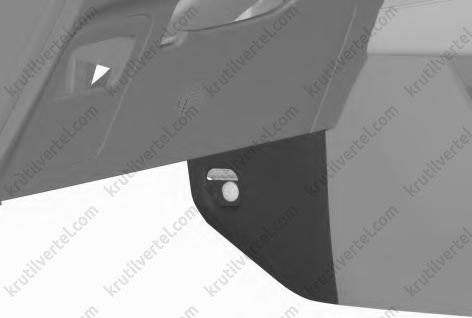

13. Выкрутить болт крепления под передней правой накладкой вспомогательной панели управления, как показано на изображении ниже.

14. Переместить вспомогательную панель управления в подходящее положение.

15. Снова открыть подлокотник вспомогательной панели управления.

16. Высвободить 11 защелок крепления.

17. Снять декоративную панель вспомогательной панели управления.

18. Снять 3 винта крепления, показанные на рисунке ниже.

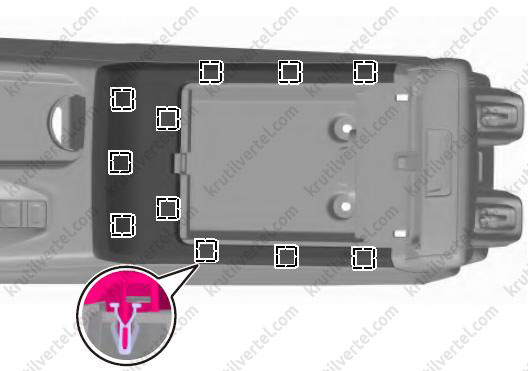

19. Высвободить 10 защелок, как показано на изображении ниже.

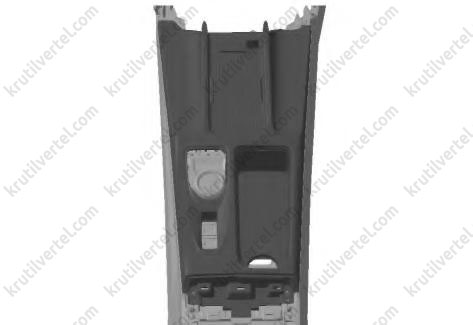

20. Отсоединить центральную панель управления вспомогательной панели управления.

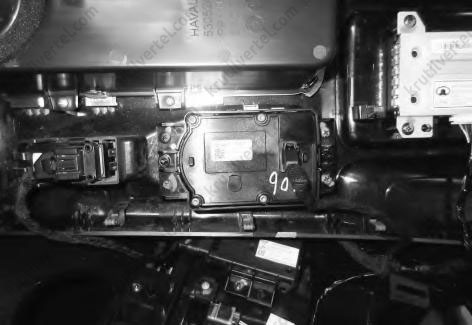

21. Отсоединить разъем селектора передач, как показано на изображении ниже.

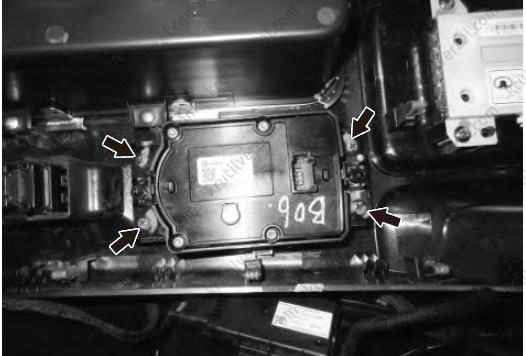

22. Снять 4 винта крепления.

23. Снять селектор передач в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Подрулевой переключатель передач в сборе

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

Внимание

Подождите 90 секунд, затем можно приступать к работе.

2. Снять модуль подушки безопасности водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

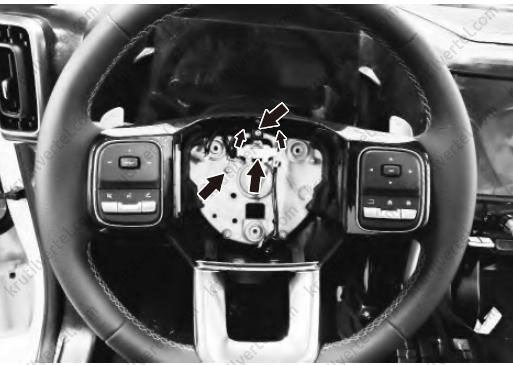

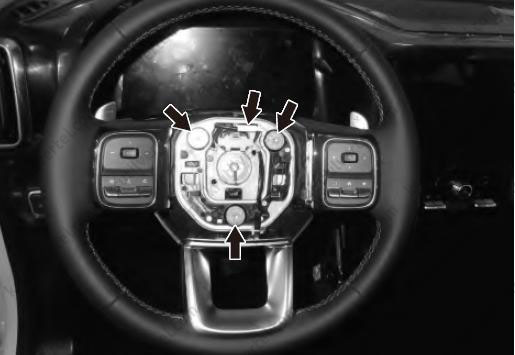

3. Снять 3 винта, отсоединить разъем жгута проводов, как показано на изображении ниже.

4. Снять детали выключателя звукового сигнала на рулевом колесе.

5. Снять 2 винта, 2 хомута крепления жгута проводов, отсоединить 1 разъем жгута проводов.

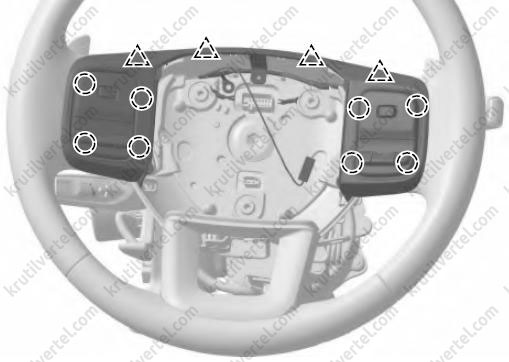

6. Отсоединить 8 цилиндров, 4 зажима. Снимите многофункциональный переключатель рулевого колеса с декоративным элементом.

Внимание:

Во время совместного снятия многофункционального переключателя рулевого колеса и декоративной накладки необходимо недопустимо повреждение деталей.

7. Отсоединить разъем подрулевого переключателя передач.

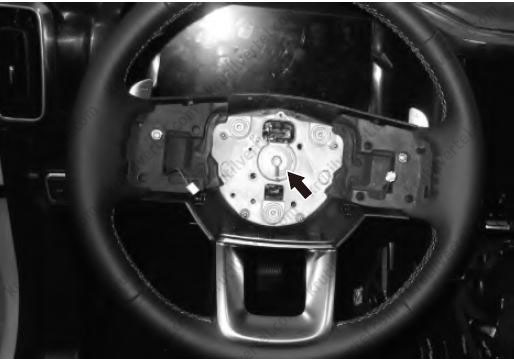

8. Снять рулевое колесо.

Примечание:

Перед снятием нанести установочные метки.

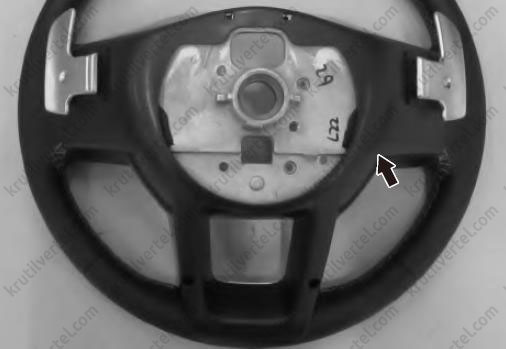

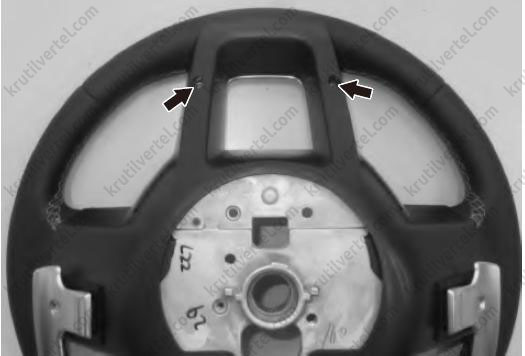

9. Выкрутить 2 винта крепления, показанные на рисунке ниже.

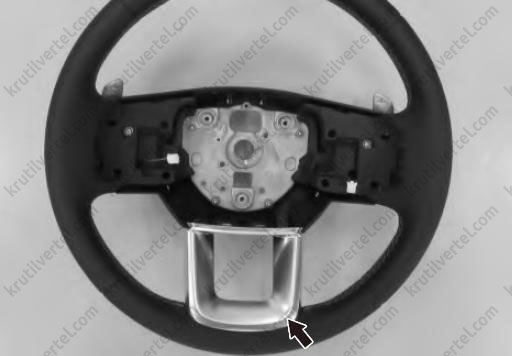

10. Снять декоративный элемент 2 рулевого колеса.

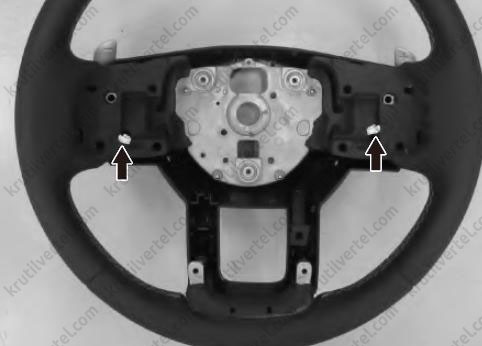

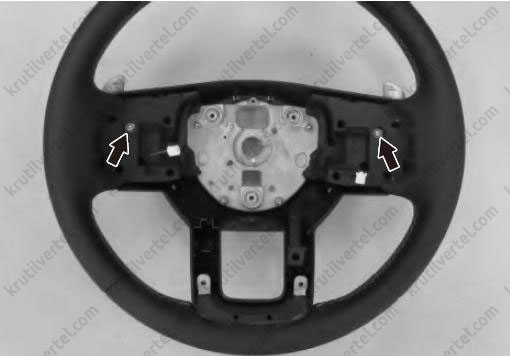

11. Выкрутить 2 винта крепления, показанные на рисунке ниже.

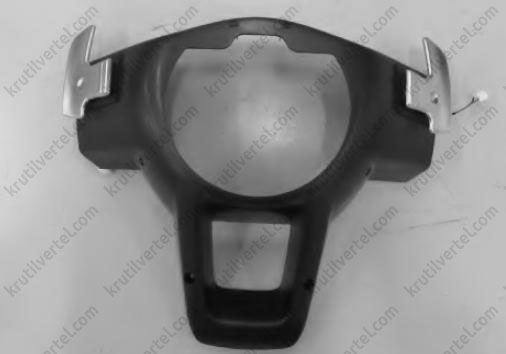

12. Снять подрулевой переключатель передач с декоративным элементом 3 рулевого колеса, как показано на изображении ниже.

Внимание:

В процессе снятия осторожно вытяните жгут проводов подрулевого переключателя передач.

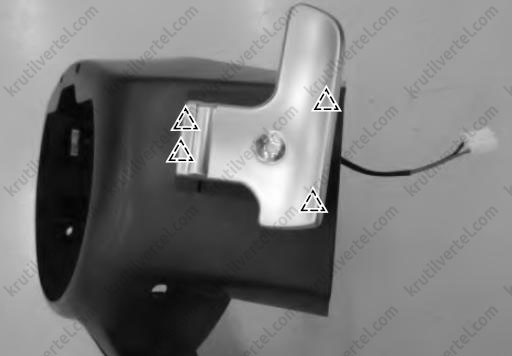

13. Высвободить 4 фиксатора, как показано на изображении ниже.

Примечание:

При снятии подрулевого переключателя передач только с одной стороны, освободить необходимо 4 защелки.

14. Снять подрулевой переключатель передач

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.
