Остекление Haval Dargo с 2022 года

4. Остекление

Меры предосторожности при проведении работ с остеклением кузова

• Внимательно ознакомиться с датой изготовления клея, указанной на упаковке. Срок годности клея для стекла ограничен шестью месяцами со дня изготовления. Не использовать просроченный клей.
• Хранить клеи и грунтовки в сухом прохладном месте, в идеале – в холодильнике.
• Открывать упаковку с клеем или грунтовкой непосредственно перед применением. Не хранить клей или грунтовку, оставшиеся в упаковке после применения.
• Перед нанесением тщательно взболтать упаковку, чтобы размешать содержимое. Если в клею или грунтовке обнаружены сгустки – не использовать их.
• При попадании клея или грунтовки на кожу, удалить его бензином или растворителем, после чего тщательно вымыть кожу с мылом.
• При использовании клея или грунтовки соблюдать меры предосторожности, указанные в инструкции по применению.

Ветровое стекло

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Снять верхнюю и нижнюю крышки опоры внутреннего зеркала заднего вида.

3. Снять электронный модуль с опоры внутреннего зеркала заднего вида.

4. Снять лампы для чтения.

5. Снять внутреннее зеркало заднего вида.

6. Снять рычаги очиститьлей ветрового стекла.

7. Снять панель облицовки воздухозаборного короба.

8. Отсоединить разъем жгута проводов обогревателя ветрового стекла.

Внимание:

При снятии стекла не повредить разъемы.

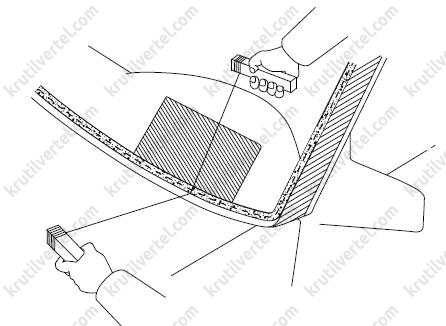

9. Снять ветровое стекло. Необходимо продеть рояльную струну между кузовом и стеклом со стороны салона, как показано на изображении ниже.

10. Закрепите на концах проволоки предметы, которые могут служить ручками (например, деревянные бруски), как показано на изображении ниже.

Внимание:

Во избежание появления царапин на наружной поверхности кузова наклейте на кузов снаружи защитную ленту.

Работу по снятию стекол выполняйте с осторожностью, чтобы не повредить краску или иные детали автомобиля.

Во время снятия стекол во избежание повреждения передней панели проложите между струной и панелью лист пластика.

11. Ведите струну по периметру стекла так, чтобы срезать герметик.

12. Снять проставки.

13. Снять стекло с помощью вакуумного захвата

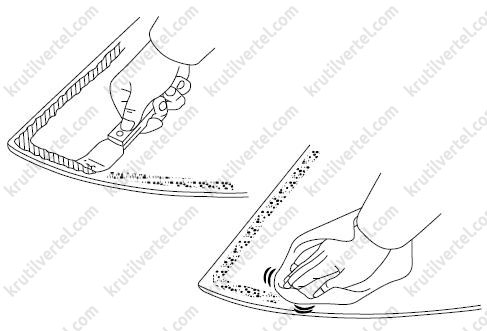

14. Очистить ветровое стекло. При помощи скребка снять поврежденные проставки и остатки герметика по периметру, как показано на изображении ниже.

Примечание:

После очистки не прикасайтесь руками к поверхности стекла.

Не повредить стекло.

Установка

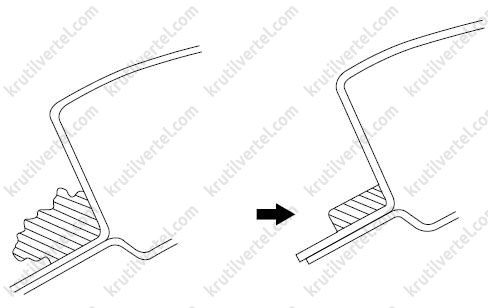

1. Очистить от загрязнений и приведите в порядок фланец проема ветрового окна кузова. Использовать маленький нож для удаления излишков герметика на контактных поверхностях. При помощи нанесенного на ткань чистящего средства очистить фланец проема ветрового окна кузова.

Внимание:

Даже после полного удаления всех следов герметика необходимо выполнить последующую очистку кузова.

2. При помощи вакуумного захвата установить стекло в правильное положение.

3. Убедиться в том, что вся поверхность проема окна, которая соприкасается со стеклом, достаточно ровная и гладкая.

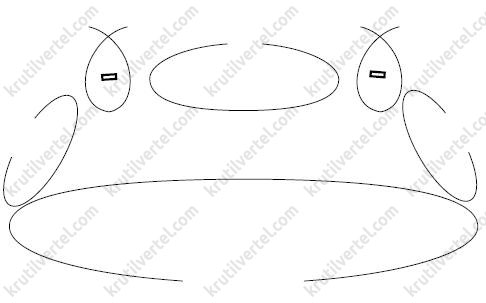

4. Сделайте соответствующие метки на стекле и кузове, как показано на изображении ниже.

Внимание:

Убедиться в том, что фиксирующие блоки надлежащим образом приклеены к кузову.

При повторном использовании стекла проверить и откорректируйте расположение стекла по меткам.

5. Снять ветровое стекло в сборе.

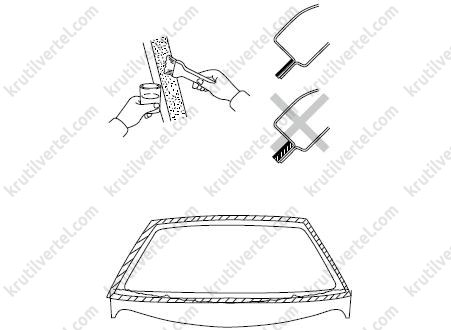

6. При помощи кисти нанесите на торцевую поверхность фланца проема кузова грунтовку.

Внимание:

Время высыхания грунтовки — не менее 3 минут.

Не наносите грунтовку поверх герметика.

Герметик следует наносить по краю фланца проема.

7. При помощи кисти или губки нанесите грунтовку на тыльную и торцевую части стекла и на поверхность фланца проема окна.

Внимание:

Если по неосторожности грунтовка попадает на другие элементы автомобиля, необходимо с помощью чистой салфетки удалить ее до высыхания.

Время высыхания грунтовки — не менее 3 минут.

Не наносите грунтовку поверх герметика.

Наклейте защитную ленту по наружному краю ветрового стекла.

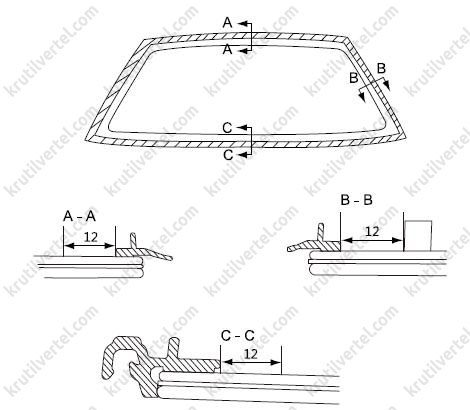

8. Нанесите герметик на тыльную поверхность стекла. Для этого срежьте кончик тубы с герметиком, как показано на изображении ниже.

Спецификация:

А = 10,0 мм

Ь = 12,0 мм

Внимание:

Открытый флакон с адгезивом необходимо полностью использовать в течение указанного ниже времени.

Время использования:

35°С - 15 мин

20°С - 1 ч 40 мин

5°С - 8ч

9. Установить тубу с герметиком в пистолет для нанесения герметика.

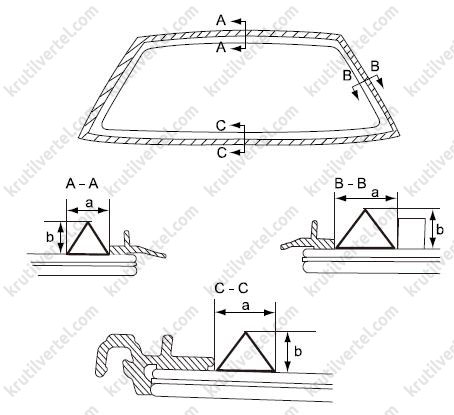

10. Нанесите герметик на стекло.

Спецификация

a = 9 ± 1 мм

b = 13 + 1 мм

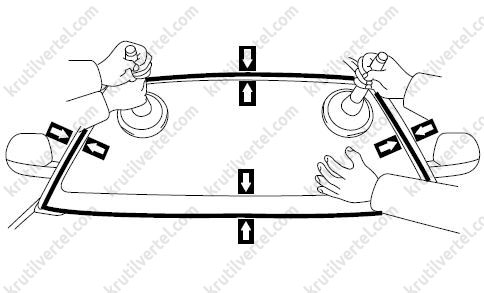

11. Установить ветровое стекло: используя вакуумный захват, установить стекло на место и добейтесь совмещения меток, а затем осторожно прижмите стекло по периметру, как показано на изображении ниже.

Примечание:

Время высыхания грунтовки — не менее 3 минут.

Убедиться в том, что упоры надлежащим образом прикреплены к кузову.

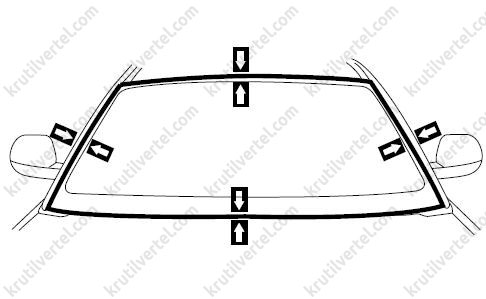

Проверить зазоры между кузовом и стеклом.

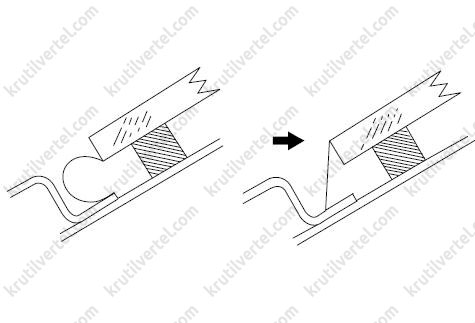

12. Слегка нажать на стекло снаружи и убедиться в том, что стекло плотно установилось на место.

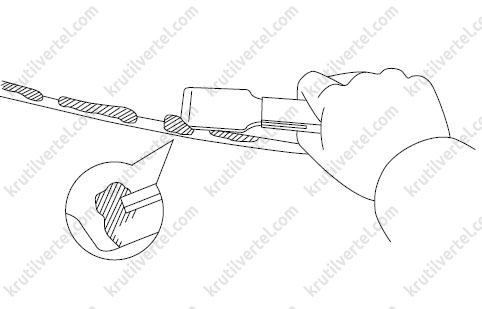

13. При помощи скребка удалите излишки герметика, как показано на изображении ниже.

Примечание:

Нанесите герметик на кромку ветрового стекла.

Внимание:

Автомобиль можно начинать эксплуатировать только по прошествии указанного ниже времени.

Минимальное время:

35 °С - 1 ч 30 мин

20 °С - 5 ч

5 °С - 24 ч

14. Когда герметик полностью затвердеет, проверить герметичность соединения стекла с кузовом.

15. Устраните протечки с помощью герметика для стекол.

16. Установить панель облицовки воздухозаборного короба.

17. Установить рычаги очистителя ветрового стекла (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

18. Установить внутреннее зеркало заднего вида.

19. Установить лампы для чтения.

20. Установить модуль электроники на опору внутреннего зеркала заднего вида.

21. Установить верхнюю и нижнюю крышки опоры внутреннего зеркала заднего вида.

Внимание:

• Грунтовка и клей огнеопасны, не использовать их вблизи открытого пламени или нагревательных приборов.
• Материалы, входящие в комплект токсичны. Не допускать их попадания на кожу, в глаза или в пищевод.
• Использовать клей и грунтовки в открытом, хорошо проветриваемом помещении. Избегать вдыхания паров. При неосторожном вдыхании паров немедленно выйти на свежий воздух.
• Поездки на автомобиле до полного высыхания уретанового клея могут стать причиной нарушения рабочих характеристик ветрового стекла при несчастном случае.
• Внимательно ознакомиться с датой изготовления клея, указанной на упаковке. Срок годности клея для стекла ограничен шестью месяцами со дня изготовления. Не использовать просроченный клей.
• Хранить клеи и грунтовки в сухом прохладном месте, в идеале – в холодильнике.
• Открывать упаковку с клеем или грунтовкой непосредственно перед применением. Не хранить клей или грунтовку, оставшиеся в упаковке после применения.
• Не оставлять грунтовку или клей в открытой упаковке.
• Не совершать поездки на автомобиле в течение 24 часов после установки ветрового стекла до полного высыхания уретанового клея. Время высыхания может колебаться в зависимости от температуры и влажности среды.

Заднее стекло

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Снять панель облицовки двери багажного отделения.

3. Отсоединить разъем жгута проводов обогревателя заднего стекла.

Внимание:

При снятии стекла не повредить разъемы.

4. Снять рычаг очистителя заднего стекла.

5. Снять электропривод очистителя заднего стекла.

6. Снять дефлектор.

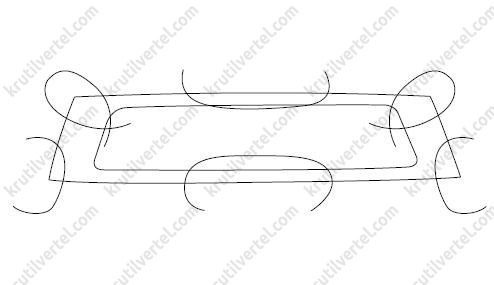

7. Снять заднее стекло. Необходимо вставить рояльную струну (стальную проволоку) между кузовом и задним стеклом со стороны салона, как показано на изображении ниже.

8. Закрепите на концах проволоки предметы, которые могут служить ручками (например, деревянные бруски).

Внимание:

Во избежание появления царапин на наружной поверхности кузова наклейте на кузов снаружи защитную ленту.

Работу по снятию стекол выполняйте с осторожностью, чтобы не повредить краску или иные детали автомобиля.

9. Отсоединить стекло, протянув струну по его периметру.

Примечание:

При повторной установке стекла заднего люка быть осторожным при удалении остатков герметика, не повредить установленные на стекле фиксаторы.

10. Использовать захват с вакуумными присосками для снятия стекла.

11. Очистить заднее стекло по периметру.

Примечание:

После очистки не прикасайтесь руками к поверхности стекла.

Не повредить стекло.

Установка

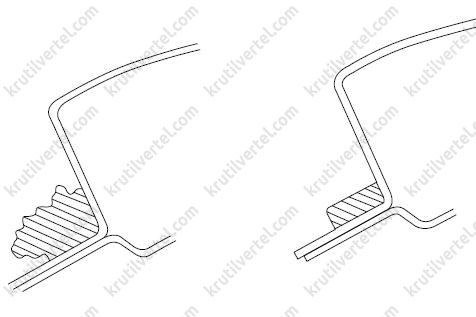

1. Очистить от загрязнений и приведите в порядок поверхность фланец проема заднего стекла. Перочинным ножом удалите с грубые неровности герметика, обеспечив достаточную ровную поверхность.

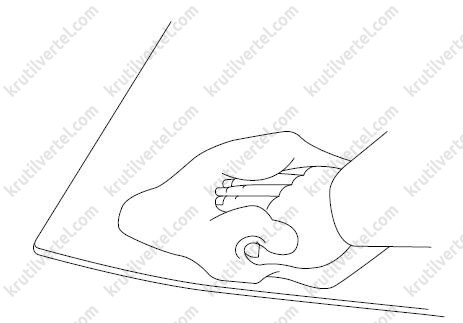

2. При помощи ткани и чистящего средства очистить фланец проема заднего стекла.

Внимание:

Даже после полного удаления всех следов герметика необходимо выполнить последующую очистку кузова.

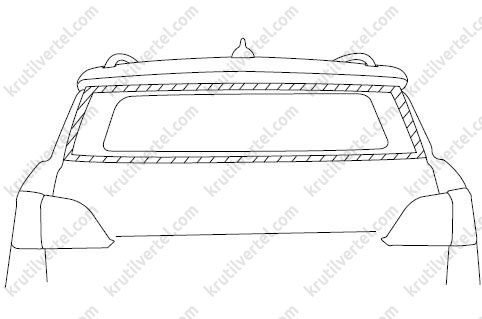

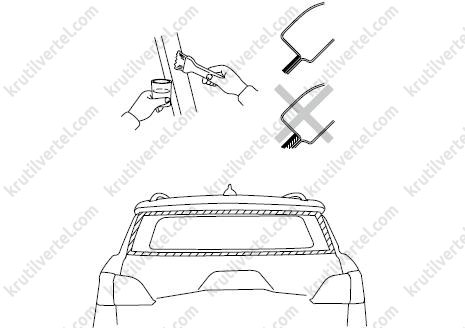

3. Кистью нанесите грунт на открытые части кузова, как показано на изображении ниже.

Внимание:

Время высыхания грунтовки — не менее 3 минут.

Не наносите грунтовку поверх герметика.

4. С помощью кисти или губки нанесите грунт на тыльную часть заднего стекла и его кромку, как показано на изображении ниже.

Внимание:

Если по неосторожности грунтовка попадает на другие элементы автомобиля, необходимо с помощью чистой салфетки удалить ее до высыхания.

Время высыхания грунтовки — не менее 3 минут.

Не следует наносить слишком много грунтовки.

Технические характеристики:

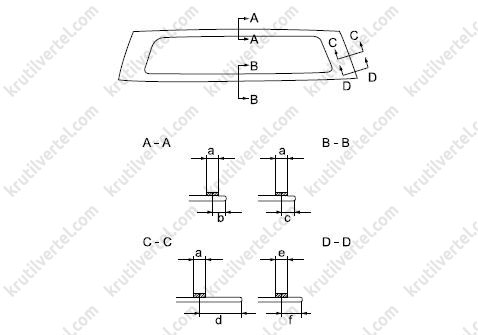

5. Нанесите герметик на тыльную сторону. Для этого срежьте кончик наконечника флакона с герметиком.

Внимание:

Открытый флакон с адгезивом необходимо полностью использовать в течение указанного ниже времени.

Время использования:

Температура

35 °С - 15 мин

20 °С - 1 ч 40 мин

5 °С - 8ч

6. Установить тубу с герметиком в пистолет для нанесения герметика.

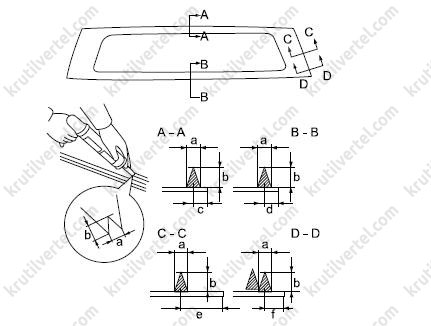

7. Нанесите герметик на стекло.

Технические характеристики:

8. Установить стекло в проем заднего стекла. С помощью клейкой ленты или аналогичного материала материала зафиксируйте заднее стекло и оставьте в таком положении до тех пор, пока герметик не затвердеет.

Внимание:

Время высыхания грунтовки — не менее 3 минут.

Убедиться, что фиксаторы надлежащим образом прикреплены к кузову.

Проверить зазоры между кузовом и стеклом.

9. Слегка нажать на стекло снаружи и убедиться в том, что стекло плотно установилось на место.

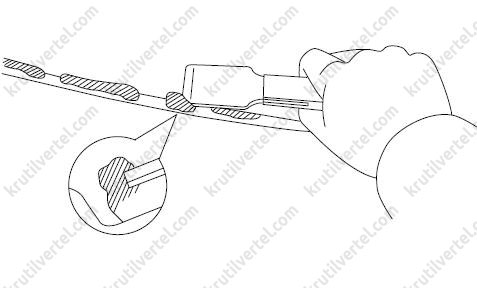

10. При помощи скребка удалите излишки герметика.

Внимание:

Нанесите адгезив на внешний край стекла.

Автомобиль можно начинать эксплуатировать только по прошествии указанного ниже времени.

Минимальное время:

35 °С - 1 ч 30 мин

20 °С - 5 ч

5 °С - 24 ч

11. После полного затвердения герметика проверить, нет ли протечек при подаче воды под небольшим давлением

12. Устраните протечки с помощью герметика для стекол

13. Установить дефлектор.

14. Установить электропривод очистителя заднего стекла.

15. Установить рычаг очистителя заднего стекла.

16. Установить панель облицовки двери багажного отделения.

Внимание:

• Грунтовка и клей огнеопасны, не использовать их вблизи открытого пламени или нагревательных приборов.
• Материалы, входящие в комплект токсичны. Не допускать их попадания на кожу, в глаза или в пищевод.
• Использовать клей и грунтовки в открытом, хорошо проветриваемом помещении. Избегать вдыхания паров. При неосторожном вдыхании паров немедленно выйти на свежий воздух.
• Поездки на автомобиле до полного высыхания уретанового клея могут стать причиной нарушения рабочих характеристик ветрового стекла при несчастном случае.
• Внимательно ознакомиться с датой изготовления клея, указанной на упаковке. Срок годности клея для стекла ограничен шестью месяцами со дня изготовления. Не использовать просроченный клей.
• Хранить клеи и грунтовки в сухом прохладном месте, в идеале – в холодильнике.
• Открывать упаковку с клеем или грунтовкой непосредственно перед применением. Не хранить клей или грунтовку, оставшиеся в упаковке после применения.
• Не оставлять грунтовку или клей в открытой упаковке.
• Не совершать поездки на автомобиле в течение 24 часов после установки ветрового стекла до полного высыхания уретанового клея. Время высыхания может колебаться в зависимости от температуры и влажности среды.

Боковое стекло

Снятие и установка

Снятие

Внимание:

Для снятия стекла с правой стороны использовать инструкцию для левой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

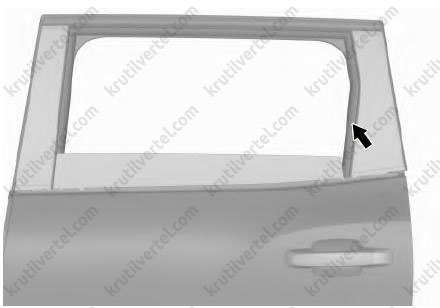

2. Снять декоративные детали, находящиеся вокруг левого стекла.

3. Между кузовом и стеклом изнутри вставить стальную струну.

4. Закрепите на концах проволоки предметы, которые могут служить ручками (например, деревянные бруски).

Внимание:

Во избежание появления царапин на наружной поверхности кузова наклейте на кузов снаружи защитную ленту.

Работу по снятию стекол выполняйте с осторожностью, чтобы не повредить краску или иные детали автомобиля.

5. Ведите струну по периметру стекла так, чтобы срезать герметик.

6. Отсоединить герметик.

7. При помощи присоски снять левое стекло.

8. Очистить левое стекло, для удаления герметика использовать скребок; очистить стекло по периметру.

Внимание:

После очистки не прикасайтесь руками к поверхности стекла.

Не повредить стекло.

Очистку необходимо проводить и при установке нового стекла.

Установка

1. Очистить и приведите в порядок поверхность проема окна; использовать маленький нож для удаления излишка герметика.

2. Тканью, смоченной очиститьлем, удалите загрязнения с поверхности проема окна.

Внимание:

Даже после полного удаления всех следов герметика необходимо выполнить последующую очистку кузова.

3. При помощи присосок установить стекло в правильное положение.

4. Убедиться в том, что вся поверхность проема окна, которая соприкасается со стеклом, достаточно ровная и гладкая.

5. Сделайте соответствующие метки на стекле и кузове.

6. Снять левое стекло.

7. При помощи кисти нанесите на торцевую поверхность фланца проема кузова грунтовку.

8. При помощи кисти или губки нанесите грунтовку на тыльную и торцевую части стекла и на поверхность фланца проема окна.

9. При помощи кисти нанесите клей на левое оконное стекло; для этого срежьте наконечник тубы с герметиком.

Внимание:

Открытый флакон с адгезивом необходимо полностью использовать в течение указанного ниже времени.

Время использования:

35 °С - 15 мин

20 °С - 1 ч 40 мин

5 °С - 8ч

10. Установить тубу с герметиком в пистолет для нанесения герметика.

11. Нанесите герметик на стекло.

12. Установить стекло: используя присоски, установить его на место и выровняйте по соответствующим меткам, а затем несильно прижмите по периметру

Внимание:

Время высыхания грунтовки — не менее 3 минут.

Проверить зазоры между кузовом и стеклом.

13. Слегка нажать на стекло снаружи и убедиться в том, что стекло плотно установилось на место.

14. При помощи скребка удалите излишки герметика.

Внимание:

Автомобиль можно начинать эксплуатировать только по прошествии указанного ниже времени.

Минимальное время до начала эксплуатации

35 °С - 1 ч 30 мин

20 °С - 5 ч

5 °С - 24 ч

15. Проверить, нет ли следов выступания герметика.

16. Прочно закрепите установленное стекло изолентой, периодически разрезая ее.

17. Когда герметик полностью затвердеет, проверить герметичность соединения стекла с кузовом.

18. Устраните протечки с помощью герметика для стекол.

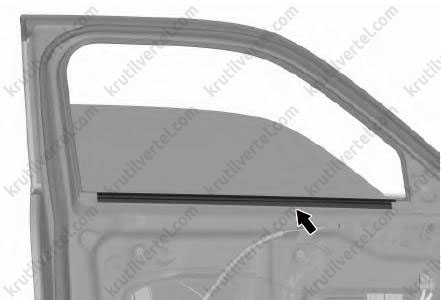

Стекло передней двери

Снятие и установка

Снятие

Примечание

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Опустить стекло из крайнего верхнего положения на 1/4 хода.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку передней двери.

4. Снять защитную гидрофобную пленку.

5. Снять внутренний уплотнитель стекла, как показано на изображении ниже.

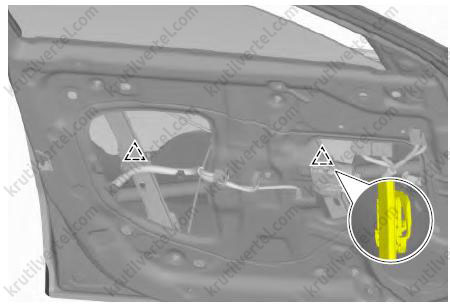

6. Отсоединить стекло от двух фиксаторов, как показано на изображении ниже.

7. Снять стекло, потянув его вверх под углом.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Стекло задней двери

Снятие и установка

Снятие

Примечание

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Опустить стекло из крайнего верхнего положения на 1/3 хода.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку задней двери.

4. Снять кронштейн подлокотника задней двери.

5. Снять пылевлагозащитную пленку.

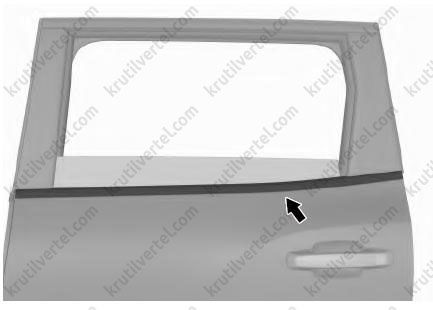

6. Снять наружный подоконный уплотнитель стекла задней двери, как показано на изображении ниже.

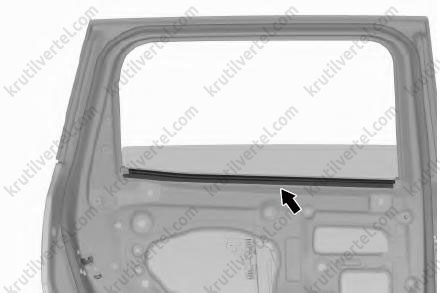

7. Снять внутренний подоконный уплотнитель стекла задней двери, как показано на изображении ниже.

8. Извлечь часть направляющей стекла задней двери, как показано на изображении ниже.

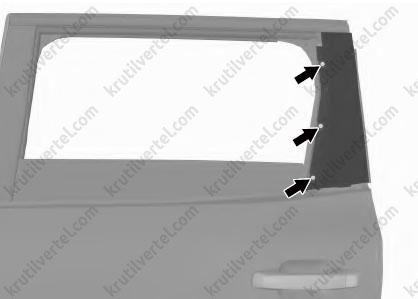

9. Выкрутить 3 винта, снять панель облицовки рамки задней двери, как показано на изображении ниже.

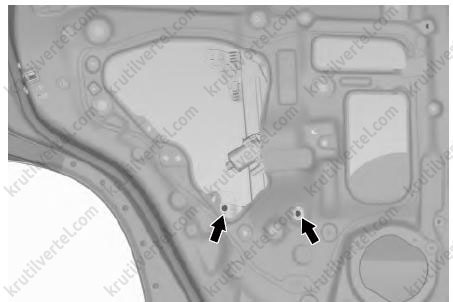

10. Выкрутить два крепежных болта стекла задней двери, показанные на рисунке ниже.

11. Снять стекло задней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
