Электрические стеклоподъемники Haval Dargo с 2022 года

5. Электрические стеклоподъемники

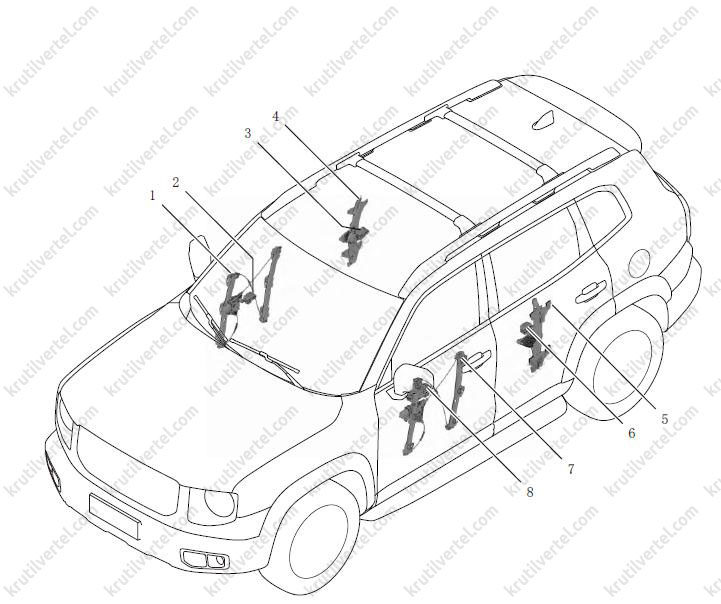

Компоненты

1. Стеклоподъемник передней правой двери в сборе
2. Переключатель стеклоподъемника передней правой двери
3. Переключатель стеклоподъемника задней правой двери
4. Стеклоподъемник задней правой двери в сборе
5. Стеклоподъемник задней левой двери в сборе
6. Переключатель стеклоподъемника задней левой двери в сборе
7. Стеклоподъемник передней левой двери в сборе
8. Переключатель стеклоподъемника передней левой двери

Описание

Система электрических стеклоподъемников включает в себя переключатели стеклоподъемников переднего левого, переднего правого, заднего левого и заднего правого окон, и электроприводы стеклоподъемников каждой двери.

Функции электрических стеклоподъемников

Панель переключателей стеклоподъемников на двери водителя включает в себя четыре клавиши для стеклоподъемников каждой двери автомобиля. Дверь переднего пассажира и обе задних двери также оборудованы независимыми переключателями стеклоподъемников. При нажатии переключателя какого-либо стеклоподъемника на панели переключателей двери водителя переключатель через логический контур определяет направление вращения вала электродвигателя соответствующего стеклоподъемника, и последний поднимает или опускает стекло.

При нажатии переключателя стеклоподъемника двери переднего пассажира или задних дверей переключатель через логический контур определяет направление вращения вала электродвигателя соответствующего стеклоподъемника, и последний поднимает или опускает стекло. Пауза между командами подъема и опускания должна составлять 200±20 мс.

Функция задержки отключения электропитания

Когда выключается бортовое электропитание, в течение 42 секунд можно управлять стеклоподъемниками с помощью соответствующих переключателей.

Функция защиты от защемления

Во время подъема стекла между ним и рамкой двери могут оказаться препятствия. При срабатывании функции защиты от защемления стекло опускается (на 4–200 мм от верхней части рамки двери), если оно встречает препятствие на своем пути. При этом стекло опускается минимум на 200 мм или ниже относительно исходной позиции.

Блокировка стеклоподъемников

Чтобы включить или выключить эту функцию, нажать кнопку блокировки стеклоподъемников. После включения блокировки переключатели стеклоподъемников на задних дверях не работают. Для управления соответствующим стеклоподъемником можно использовать только переключатели на передней двери.

Защита от перегрева

При многократной повторяющейся активации стеклоподъемника может сработать функция защиты от перегрева, и переключатель перестает работать. Им можно снова пользоваться, когда восстановится нормальная температура электродвигателя.

Инициализация параметров стеклоподъемников

После отключения питания или после замены переключателя необходимо выполнить инициализацию параметров стеклоподъемника передней левой двери:

• поднять стекло, двери, для которой необходимо выполнить самоадаптацию параметров электропривода, в крайнее верхнее положение и удерживайте 2 с.
• Затем опустить и поднять стекло в автоматическом режиме. Самоадаптация завершена.
• Инициализация параметров электропривода стеклоподъемника передней левой двери должна выполняться отдельно (во время этого процесса напряжение должно поддерживаться в пределах 11–16 В).

Стеклоподъемник передней двери

Снятие и установка

Снятие

1. Опустить стекло из крайнего верхнего положения на 1/4 хода.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку передней двери.

4. Снять защитную гидрофобную пленку.

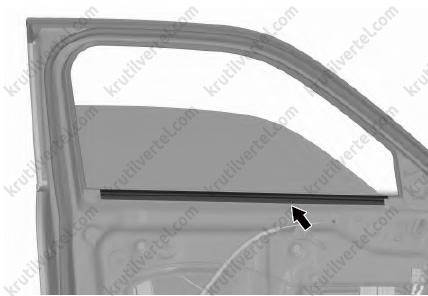

5. Снять внутренний уплотнитель стекла, как показано на изображении ниже.

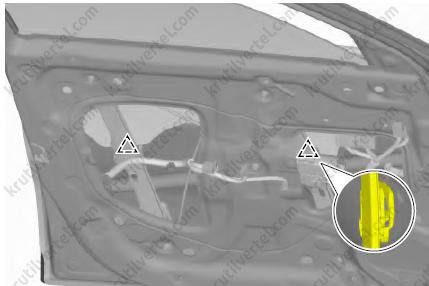

6. Отделить стекло от двух фиксаторов, как показано на изображении ниже.

7. Снять стекло, потянув его вверх под углом.

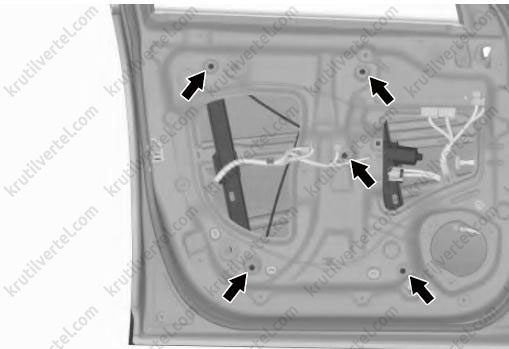

8. Отвернуть четыре гайки и болт крепления, показанные на рисунке ниже.

9. Отсоединить разъем жгута электропроводки.

10. Снять стеклоподъемник передней двери в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Стеклоподъемник задней двери

Снятие и установка

Снятие

1. Опустить стекло из крайнего верхнего положения на 1/3 хода

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку задней двери.

4. Снять кронштейн подлокотника задней двери.

5. Снять пылевлагозащитную пленку.

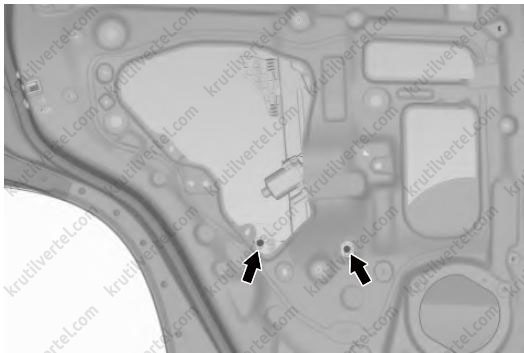

6. Выкрутить два крепежных болта стекла задней двери, как показано на изображении ниже.

7. Переместить стекло в крайнее верхнее положение и надежно закрепите его.

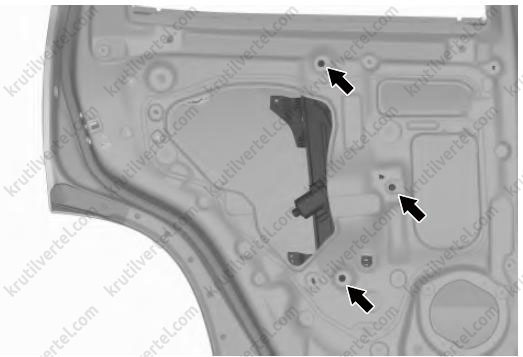

8. Отвернуть две гайки и болт крепления, показанные на рисунке ниже.

9. Отсоединить разъем жгута электропроводки.

10. Снять стеклоподъемник задней двери в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Переключатель стеклоподъемника двери водителя

Снятие и установка

Снятие

1. Выключить зажигание

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять декоративную панель левой передней двери.

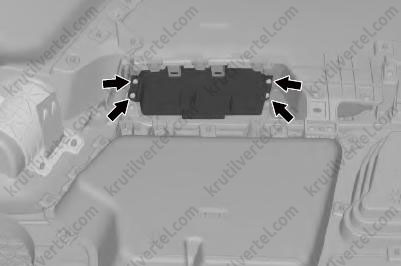

4. Снять 4 винта, снять переключатель стеклоподъемника со стороны водителя, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Переключатель стеклоподъемника двери переднего пассажира

Снятие и установка

Снятие

1. Выключить зажигание

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку двери переднего пассажира.

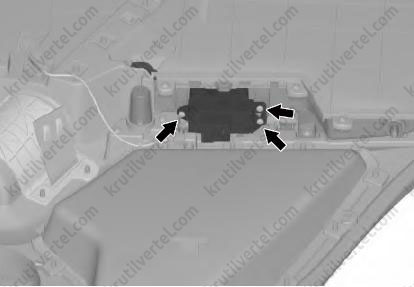

4. Выкрутить три винта крепления, затем снять переключатель стеклоподъемника двери переднего пассажира, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
