Задняя подвеска Haval Dargo с 2022 года

3. Задняя подвеска

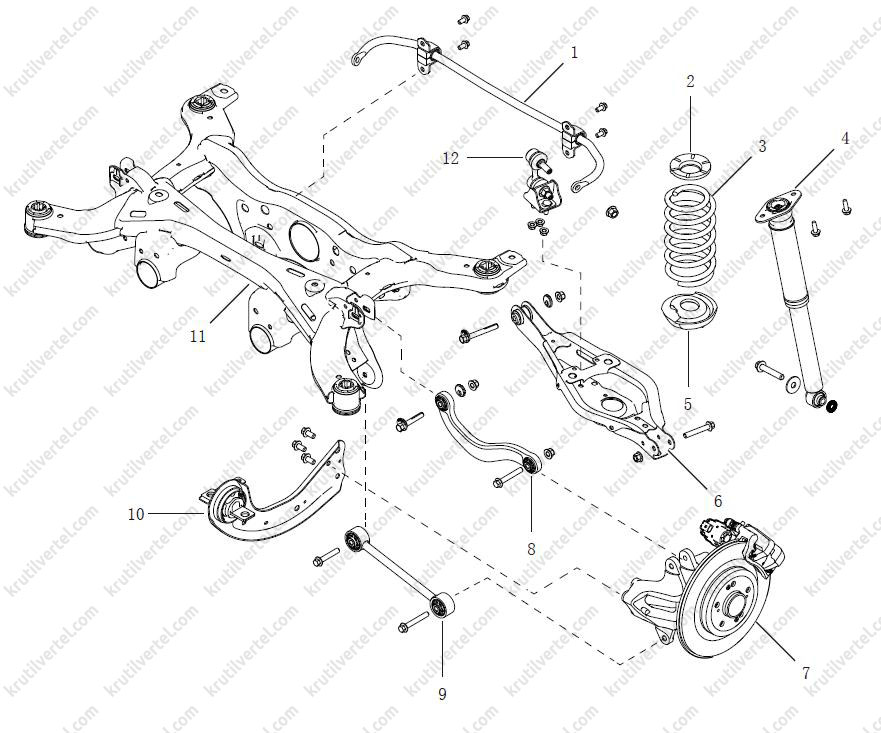

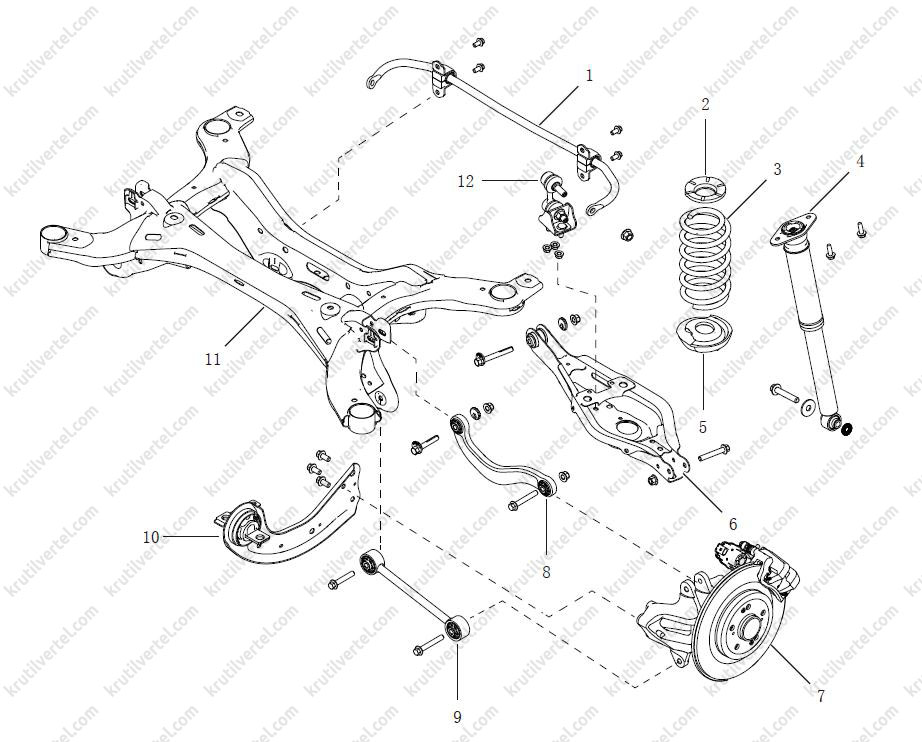

Компоненты

Переднеприводные модели

1. Задний стабилизатор поперечной устойчивости в сборе
2. Верхняя опора винтовой пружины задней подвески
3. Винтовая пружина задней подвески
4. Задний амортизатор
5. Нижняя опора винтовой пружины задней подвески
6. Задний рычаг задней подвески в сборе
7. Опора заднего колеса в сборе с тормозным механизмом
8. Верхний рычаг задней подвески в сборе
9. Нижний рычаг задней подвески в сборе
10. Продольный рычаг задней подвески в сборе
11. Задний подрамник в сборе
12. Штанга заднего стабилизатора поперечной устойчивости

Полноприводные модели

1. Задний стабилизатор поперечной устойчивости в сборе
2. Верхняя опора винтовой пружины задней подвески
3. Винтовая пружина задней подвески
4. Задний амортизатор
5. Нижняя опора винтовой пружины задней подвески
6. Задний рычаг задней подвески в сборе
7. Опора заднего колеса в сборе с тормозным механизмом
8. Верхний рычаг задней подвески в сборе
9. Нижний рычаг задней подвески в сборе
10. Продольный рычаг задней подвески в сборе
11. Задний подрамник в сборе
12. Штанга заднего стабилизатора поперечной устойчивости

Задний амортизатор

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

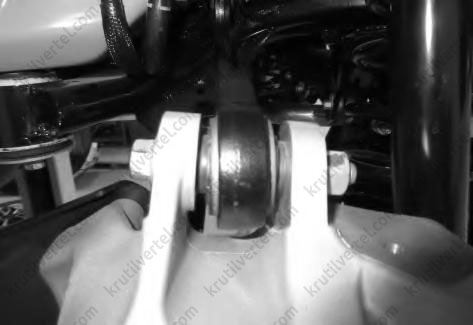

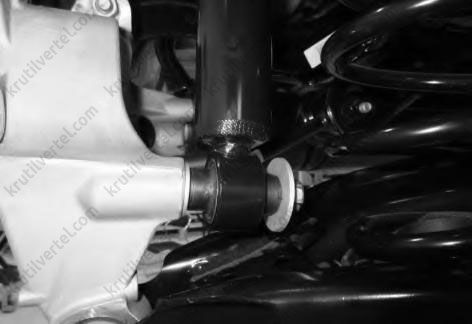

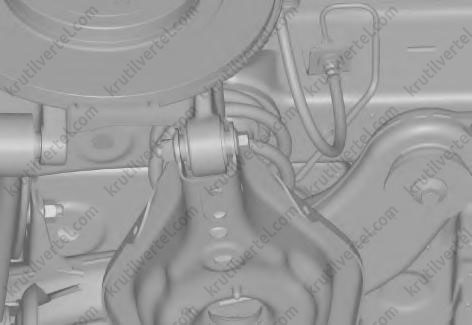

4. Снять болт крепления и опору заднего колеса, как показано на изображении ниже.

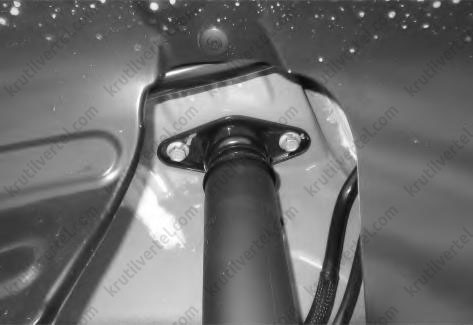

5. Снять 2 болта крепления, показанные на рисунке ниже.

6. Снять задний амортизатор.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Болты с нанесенным резьбовым герметиком не подлежат повторному использованию.

Винтовая пружина задней подвески

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления., отвернув гайки крепления.

3. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

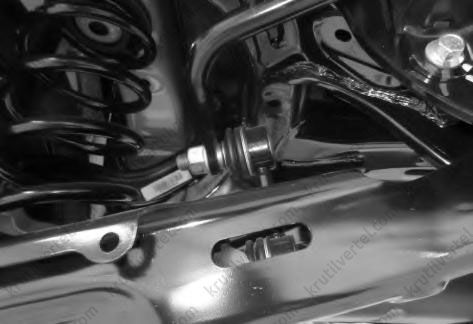

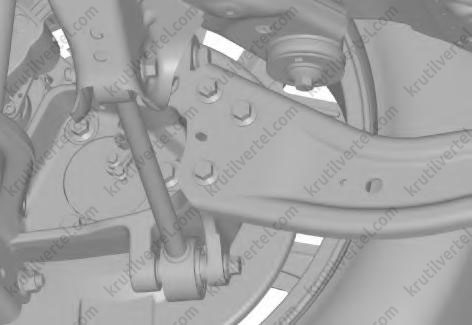

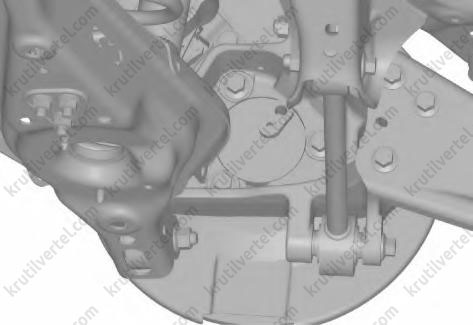

4. Отсоединить штангу заднего стабилизатора поперечной устойчивости, как показано на изображении ниже.

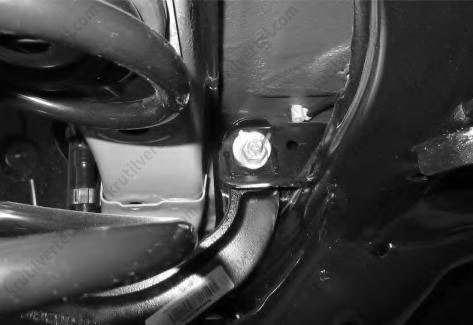

5. Ослабить регулировочный болт с внутренней стороны заднего рычага подвески, как показано на изображении ниже.

6. Снять болт и гайку с наружной стороны заднего рычага подвески.

7. Опустить гидравлическую стойку.

8. Извлечь заднюю винтовую пружину.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

При установке убедитесь, что нижний конец пружины совмещен с выступом на нижнем гнезде пружины.

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Проверить углы установки колес и при необходимости отрегулируйте.

Задний рычаг подвески в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

4. Отсоединить штангу заднего стабилизатора поперечной устойчивости, как показано на изображении ниже.

5. Ослабить регулировочный болт с внутренней стороны заднего рычага подвески, как показано на изображении ниже.

6. Снять болт и гайку с наружной стороны заднего рычага подвески.

7. Опустить гидравлическую стойку.

8. Извлечь заднюю винтовую пружину

9. Снять болт и гайку с внутренней стороны и снять задний рычаг подвески в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

При установке убедитесь, что нижний конец пружины совмещен с выступом на нижнем гнезде пружины.

Верхнюю сторону ограничительного блока задней подвески необходимо повернуть в том же направлении, что и отверстие в кузове.

Снятую контргайку нельзя использовать повторно.

Несамоконтрящиеся гайки или болты, покрытые резьбовым герметиком, следует использовать не более 3 раз.

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Проверить углы установки колес и при необходимости отрегулируйте.

Верхний рычаг задней подвески в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

4. Ослабить болт с внутренней стороны верхнего рычага задней подвески, как показано на изображении ниже.

5. Снять болт и гайку с наружной стороны верхнего рычага задней подвески, как показано на изображении ниже.

6. Снять болт и гайку с внутренней стороны и снять верхний рычаг задней подвески в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Совместить установочные метки.

Снятую контргайку нельзя использовать повторно.

Несамоконтрящиеся гайки или болты, покрытые резьбовым герметиком, следует использовать не более 3 раз.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулируйте.

Задний нижний рычаг подвески в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Установить домкрат под заднюю подвеску и поднимайте домкрат до тех пор, пока задняя подвеска не начнет сжиматься.

4. Снять 2 болта и задний нижний рычаг подвески в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Снятую контргайку нельзя использовать повторно.

Несамоконтрящиеся гайки или болты, покрытые резьбовым герметиком, следует использовать не более 3 раз.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулируйте.

Продольный рычаг задней подвески

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Установить домкрат под заднюю подвеску и поднимайте домкрат до тех пор, пока задняя подвеска не начнет сжиматься.

3. Отсоединить пучок проводов от продольного рычага задней подвески, как показано на изображении ниже.

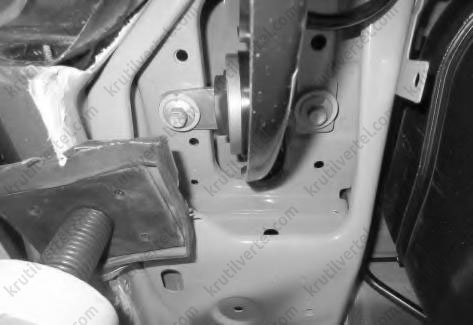

4. Снять 2 болта и отсоединить продольный рычаг от кузова, как показано на изображении ниже.

5. Снять 3 болта и продольный рычаг задней подвески.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Болты с нанесенным резьбовым герметиком не подлежат повторному использованию.

Самоконтрящиеся гайки повторному использованию не подлежат.

Несамоконтрящиеся гайки или болты, покрытые резьбовым герметиком, следует использовать не более 3 раз.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулируйте.

Задний стабилизатор поперечной устойчивости в сборе

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять гайку крепления и отсоединить штангу заднего стабилизатора поперечной устойчивости с левой стороны, как показано на изображении ниже.

3. Снять гайку крепления и отсоединить штангу заднего стабилизатора поперечной устойчивости с правой стороны.

4. Выкрутить 4 болта крепления и снять задний стабилизатор поперечной устойчивости в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

Штанга заднего стабилизатора поперечной устойчивости

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять гайку крепления и отсоединить задний стабилизатор поперечной устойчивости, как показано на изображении ниже.

3. Отсоединить рычаг задней подвески, показанный на рисунке ниже.

4. Снять штангу заднего стабилизатора поперечной устойчивости.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Затянуть элементы крепления заданными моментами затяжки.

Если во время снятия и установки происходит проворачивание, работы следует проводит методом внутреннего упора и внешнего перемещения.

Задний подрамник в сборе (привод на одну ось)

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

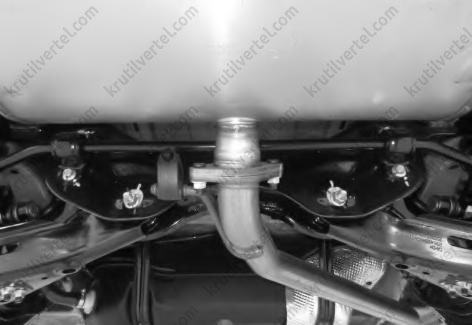

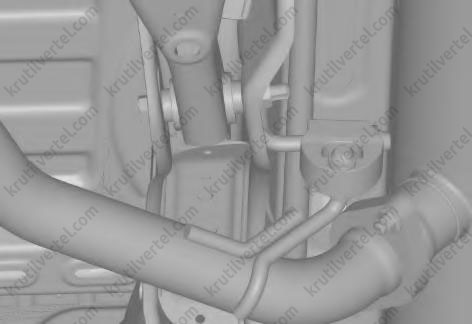

4. Снять задний каталитический конвертер с дополнительным глушителем в сборе.

5. Отсоединить штангу заднего стабилизатора поперечной устойчивости в сборе.

6. Снять задний стабилизатор поперечной устойчивости в сборе.

7. Снять задний рычаг подвески в сборе.

8. Снять задний нижний рычаг подвески в сборе.

9. Снять задний верхний рычаг подвески в сборе.

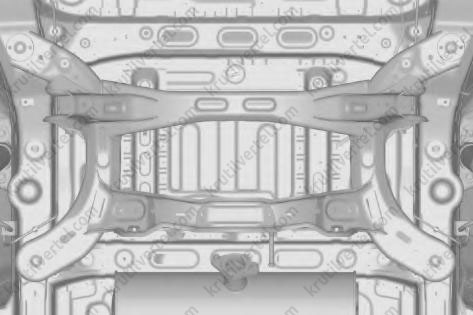

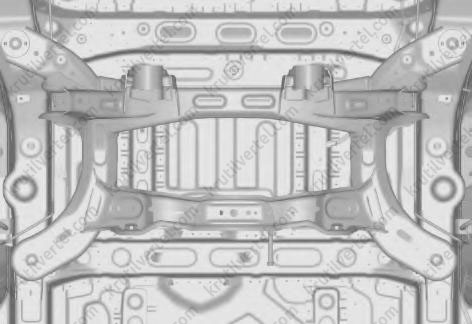

10. Снять задний подрамник в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Установленные на подрамнике и кузове болты с резьбовым герметиком не подлежат повторному использованию.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулируйте.

Задний подрамник в сборе (полный привод)

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять задние колеса, отвернув гайки крепления.

3. Отсоединить разъем электропривода EPB (подробнее, см. соответствующий раздел в главе Тормозная система).

4. Отсоединить разъемы проводов датчиков скорости вращения задних колес.

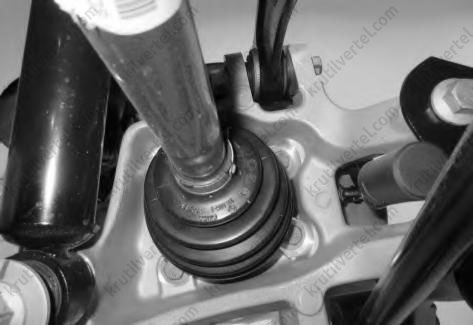

5. Снять гайку крепления заднего приводного вала (подробнее, см. соответствующий раздел в главе Приводные валы).

6. Отсоединить задний тормозной суппорт в сборе.

7. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

8. Снять опору заднего колеса.

9. Снять задний каталитический конвертер с дополнительным глушителем в сборе.

10. Отсоединить приводной вал заднего моста в сборе (подробнее, см. соответствующий раздел в главе Приводные валы).

11. Снять редуктор заднего моста в сборе (подробнее, см. соответствующий раздел в главе Приводные валы).

12. Отсоединить штангу заднего стабилизатора поперечной устойчивости в сборе.

13. Снять задний стабилизатор поперечной устойчивости в сборе.

14. Снять задний рычаг подвески в сборе.

15. Снять задний нижний рычаг подвески в сборе.

16. Снять задний верхний рычаг подвески в сборе.

17. Снять задний подрамник в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Установленные на подрамнике и кузове болты с резьбовым герметиком не подлежат повторному использованию.

Затянуть элементы крепления заданными моментами затяжки.

Проверить углы установки колес и при необходимости отрегулируйте.

Ступица заднего колеса (привод на одну ось)

Снятие и установка

Снятие

1. Снять автомобиль со стояночного тормоза.

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять задние колеса, отвернув гайки крепления.

4. Высвободить хомут пучка проводов, отделите разъем пучка проводов редуктора стояночного тормоза.

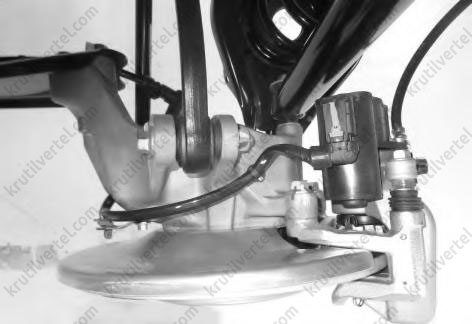

5. Снять 2 болта крепления, отсоединить задний тормозной суппорт в сборе.

6. Снять 2 винта, снять задний тормозной диск.

Примечание:

Для снятия тормозного диска в сервисные отверстия тормозного диска можно ввернуть два болта M6.

7. Снять болт крепления, после чего снять датчик скорости заднего колеса (подробнее, см. соответствующий раздел в главе Тормозная система).

8. Снять 3 болта крепления, снять ступицу заднего колеса и кожух тормозного диска, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

После снятия датчика скорости вращения колеса убедитесь, что отверстие датчика чистое. Избегайте попадания пыли, песка, металлической стружки и других инородных материалов в отверстие датчика для измерения скорости колеса, чтобы предотвратить повреждение датчика.

При сборке затянуть элементы крепления заданным моментом затяжки. Перед установкой нанесите на них резьбовой герметик.

Болты с нанесенным резьбовым герметиком не подлежат повторному использованию.

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Ступица заднего колеса (полный привод)

Снятие и установка

Снятие

1. Снять автомобиль со стояночного тормоза.

Примечание:

Когда выключатель зажигания находится в режиме ON или двигатель работает, нажмите педаль тормоза, нажмите и удерживайте нажатым переключатель электрического стояночного тормоза (EPB); выключите стояночный тормоз, затем выключите зажигание. После выключения двигателя отпустите переключатель EPB.

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять задние колеса, отвернув гайки крепления.

4. Снять гайку крепления заднего приводного вала (подробнее, см. соответствующий раздел в главе Приводные валы).

5. Высвободить хомут пучка проводов, отделите разъем пучка проводов редуктора стояночного тормоза.

6. Снять 2 болта крепления, отсоединить задний тормозной суппорт в сборе (подробнее, см. соответствующий раздел в главе Тормозная система).

7. Снять 2 винта, снять задний тормозной диск (подробнее, см. соответствующий раздел в главе Тормозная система).

Примечание:

Для снятия тормозного диска в сервисные отверстия тормозного диска можно ввернуть два болта M6.

8. Выкрутить четыре болта крепления, снять ступицу заднего колеса и кожух тормозного диска, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

После снятия датчика скорости вращения колеса убедитесь, что отверстие датчика чистое. Избегайте попадания пыли, песка, металлической стружки и других инородных материалов в отверстие датчика для измерения скорости колеса, чтобы предотвратить повреждение датчика.

При сборке затянуть элементы крепления заданным моментом затяжки. Перед установкой нанесите на них резьбовой герметик.

Болты с нанесенным резьбовым герметиком не подлежат повторному использованию.

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Опора заднего колеса (полный привод)

Снятие и установка

Снятие

1. Снять автомобиль со стояночного тормоза.

Примечание:

Когда выключатель зажигания находится в режиме ON или двигатель работает, нажмите педаль тормоза, нажмите и удерживайте нажатым переключатель электрического стояночного тормоза (EPB); выключите стояночный тормоз, затем выключите зажигание. После выключения двигателя отпустите переключатель EPB.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

4. Снять задние колеса, отвернув гайки крепления.

5. Снять гайку крепления заднего приводного вала (подробнее, см. соответствующий раздел в главе Приводные валы).

6. Высвободить хомут пучка проводов, отделите разъем пучка проводов редуктора стояночного тормоза.

7. Снять 2 болта, отсоединить задний тормозной суппорт в сборе (подробнее, см. соответствующий раздел в главе Тормозная система).

8. Снять 2 винта, снять задний тормозной диск (подробнее, см. соответствующий раздел в главе Тормозная система).

Примечание:

Для снятия тормозного диска в сервисные отверстия тормозного диска можно ввернуть два болта M6.

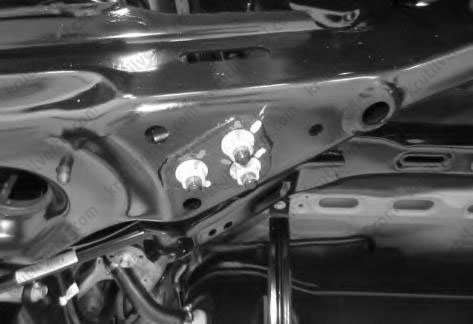

9. Снять кронштейн жгута проводов, как показано на изображении ниже.

10. Снять болт крепления, после чего снять датчик скорости вращения заднего колеса.

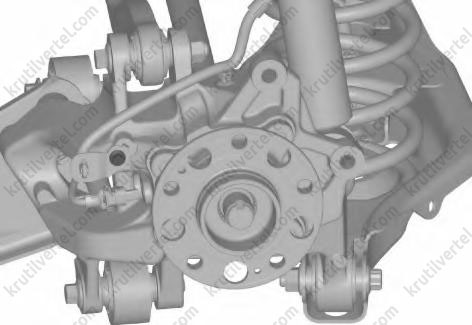

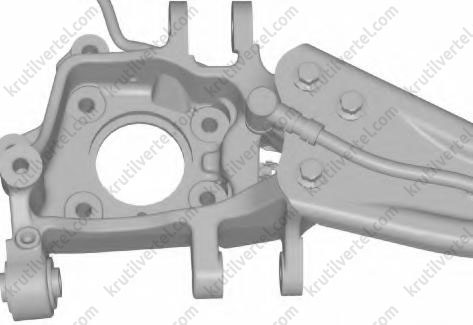

11. Снять 4 болта, снять ступицу заднего колеса и кожух тормозного диска, как показано на изображении ниже.

12. Установить домкрат под нижний рычаг задней подвески и поднимайте домкрат до тех пор, пока рычаг не начнет перемещаться вверх.

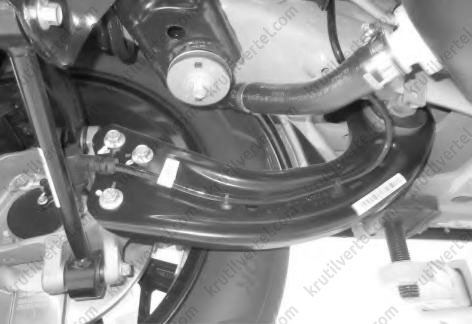

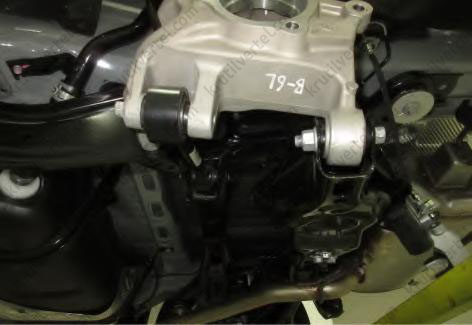

13. Отсоединить верхний рычаг задней подвески в сборе, как показано на изображении ниже.

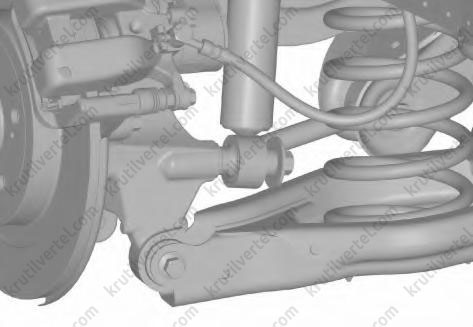

14. Отсоединить задний амортизатор, как показано на изображении ниже.

15. Отсоединить нижний и задний рычаги задней подвески.

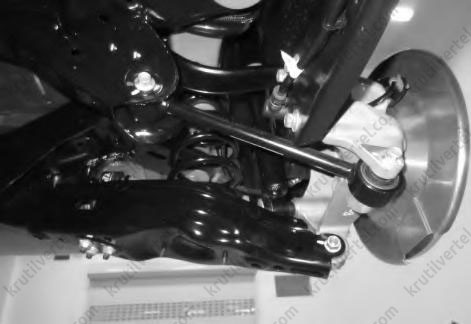

16. Отсоединить продольный рычаг подвески, как показано на изображении ниже.

17. Снять опору заднего колеса.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

После снятия датчика скорости вращения колеса убедитесь, что отверстие датчика чистое. Избегайте попадания пыли, песка, металлической стружки и других инородных материалов в отверстие датчика для измерения скорости колеса, чтобы предотвратить повреждение датчика.

При сборке затянуть элементы крепления заданным моментом затяжки. Перед установкой нанесите на них резьбовой герметик.

Болты с нанесенным резьбовым герметиком не подлежат повторному использованию.

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Проверить углы установки колес и при необходимости отрегулируйте.
