Замки дверей Haval Dargo с 2022 года

9. Замки дверей

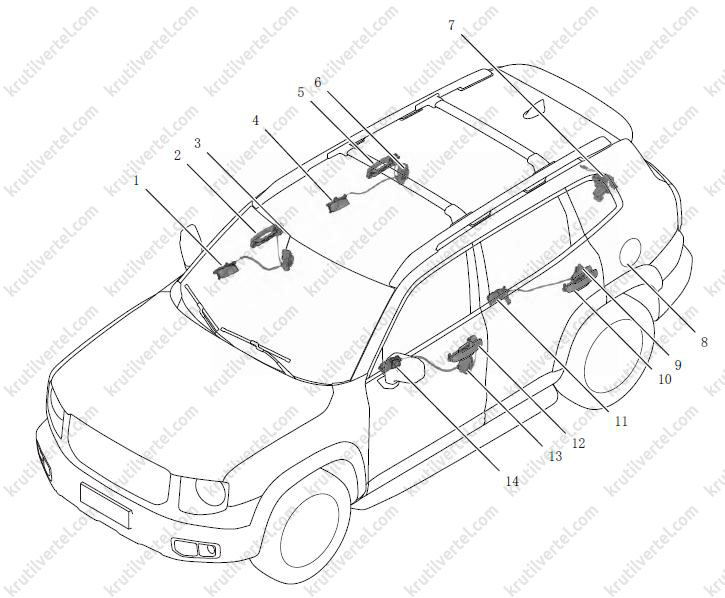

Компоненты

1. Внутренняя ручка передней правой двери
2. Наружная ручка передней правой двери
3. Замок передней правой двери в сборе
4. Внутренняя ручка задней правой двери
5. Наружная ручка задней правой двери
6. Замок задней правой двери в сборе
7. Замок двери заднего люка в сборе
8. Пробка заливной горловины
9. Замок задней левой двери в сборе
10. Наружная ручка левой задней двери
11. Внутренняя ручка задней левой двери
12. Наружная ручка передней левой двери
13. Замок передней левой двери в сборе
14. Внутренняя ручка левой передней двери

Выключатель центрального замка

Снятие и установка

Снятие

1. Выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять декоративную панель левой передней двери.

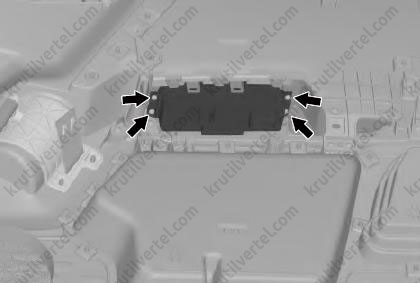

4. Выкрутить 4 винта, снять переключатель стеклоподъемника со стороны водителя, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Замок передней двери

Снятие и установка

Снятие

1. Установить стекло в крайнее верхнее положение.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять обивку передней двери.

4. Снять пылевлагозащитную пленку.

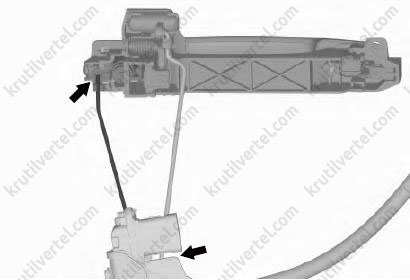

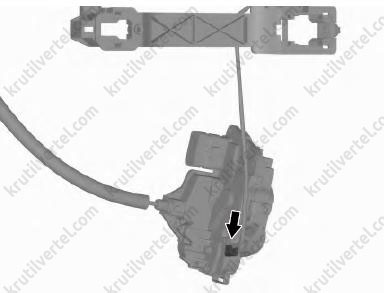

5. Отсоединить тягу замочного цилиндра от защелки и тяги, связанной с наружной ручкой двери, как показано на изображении ниже.

Примечание

Рычаг от личинки замка необходимо отсоединять только со стороны двери водителя.

6. Отсоединить разъем жгута проводов.

7. Выкрутить три винта крепления.

8. Через сервисное окно извлечь защелку замка передней двери и трос привода отпирания двери.

9. Отсоединить от защелки замка трос привода отпирания двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Цилиндр замка передней двери

Снятие и установка

Снятие

1. Установить стекло передней двери в крайнее верхнее положение.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять треугольную накладку с внутренней стороны передней двери.

4. Снять обивку передней двери.

5. Снять защитную гидрофобную пленку.

6. Снять декоративные крышки винтов крепления замка.

7. Снять декоративную накладку цилиндра замка.

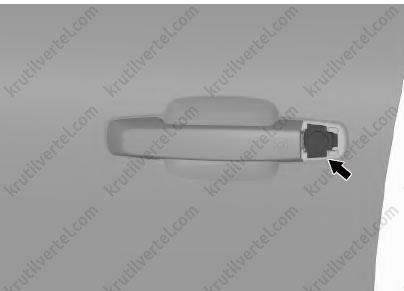

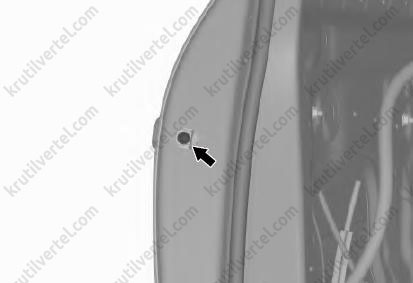

8. Ослабить болт крепления цилиндра замка, как показано на изображении ниже.

9. Отделить рычаг цилиндра замка от цилиндра.

Примечание

Рычаг от личинки замка необходимо отсоединять только со стороны двери водителя.

10. Потянуть наружную ручку передней двери вперед.

11. Снять цилиндр замка передней двери, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Наружная ручка передней двери

Снятие и установка

Снятие

1. Переместить стекло передней двери в крайнее верхнее положение.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять треугольную накладку с внутренней стороны передней двери.

4. Снять обивку передней двери.

5. Снять защитную гидрофобную пленку.

6. Снять цилиндр замка передней двери.

Примечание

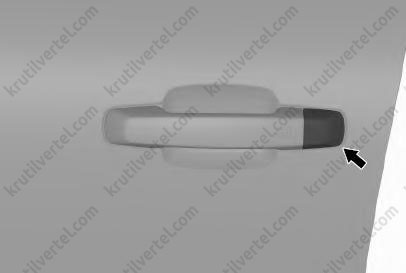

Личинку замка необходимо отсоединять только со стороны двери водителя. Со стороны переднего пассажирского сиденья необходимо снять декоративную накладку с наружной ручки двери

7. Отсоединить разъем жгута электропроводки ручки передней двери.

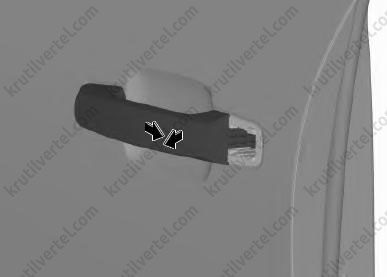

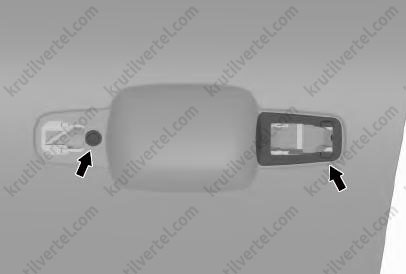

8. Снять наружную ручку, сначала потянув ее вдоль кузова, а затем на себя, как показано на изображении ниже.

9. Выкрутить винт крепления наружной ручки передней двери и прокладку ручки, как показано на изображении ниже.

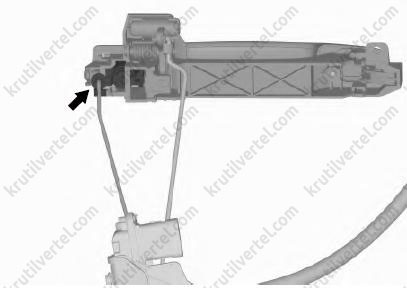

10. Отсоединить рычаг механизма открывания двери от замка, затем снять кронштейн наружной ручки передней двери и рычаг механизма открывания.

11. Отделить кронштейн наружной ручки передней двери от рычага механизма открывания.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внутренняя ручка передней двери

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять обивку передней двери.

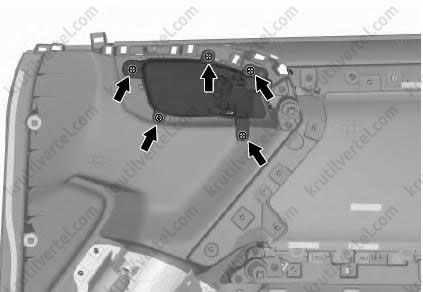

3. Выкрутить пять винтов крепления.

4. Снять внутреннюю ручку передней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Замок задней двери

Снятие и установка

Снятие

1. Переместить стекло задней двери до упора вверх.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять треугольную облицовку задней двери.

4. Снять обивку задней двери.

5. Снять кронштейн крепления подлокотника задней двери.

6. Снять пылевлагозащитную мембрану задней двери.

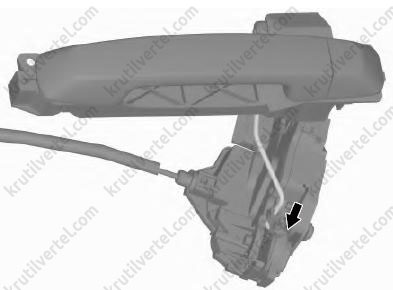

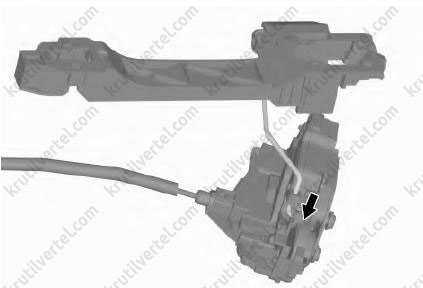

7. Отсоединить трос наружной ручки двери от защелки замка задней двери, как показано на изображении ниже.

8. Отсоединить разъем жгута проводов.

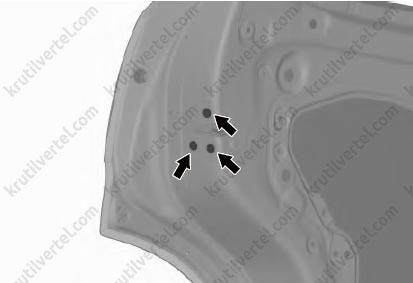

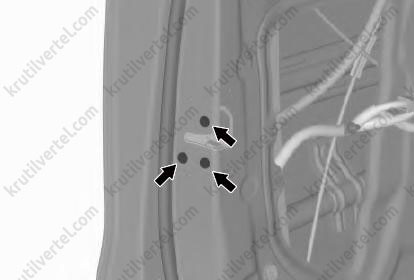

9. Выкрутить три винта крепления, показанные на рисунке ниже.

10. Через сервисное окно извлечь защелку замка задней двери и трос отпирания.

11. Отсоединить трос отпирания от защелки замка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Наружная ручка задней двери

Снятие и установка

Снятие

1. Переместить стекло задней двери в крайнее верхнее положение.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять треугольную накладку с внутренней стороны задней двери.

4. Снять обивку задней двери.

5. Снять кронштейн подлокотника задней двери.

6. Снять пылевлагозащитную пленку задней двери.

7. Снять декоративные крышки винтов крепления замка

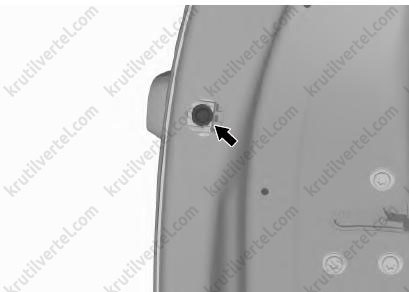

8. Ослабить крепежный винт на накладке наружной ручки, как показано на изображении ниже.

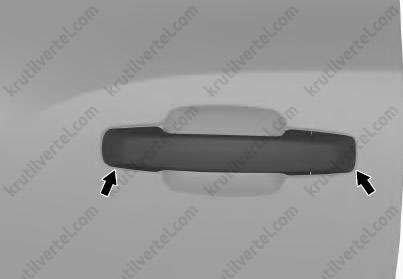

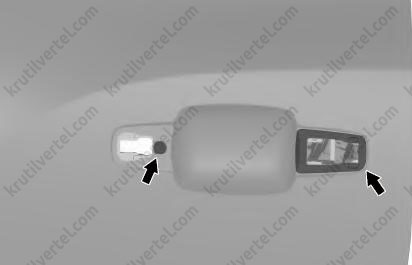

9. Снять накладку наружной ручки задней двери и наружную ручку, как показано на изображении ниже.

10. Выкрутить крепежный винт наружной ручки задней двери и уплотнительную прокладку наружной ручки.

11. Отсоединить рычаг механизма открывания двери от замка задней двери, снять корпус наружной ручки задней двери и рычаг механизма открывания, как показано на изображении ниже.

12. Отделить корпус наружной ручки задней двери от рычага механизма открывания.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Замок двери багажного отделения (открывание/закрывание вручную)

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять защитную накладку двери заднего люка.

3. Отсоединить разъем жгута электропроводки замка заднего люка.

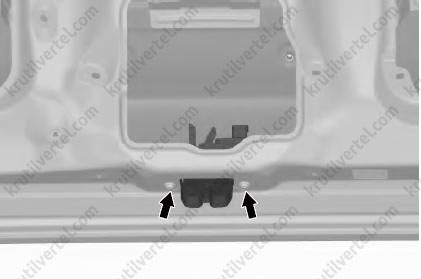

4. Выкрутить два винта крепления.

5. Снять замок заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Замок двери багажного отделения (с электроприводом)

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять защитную накладку двери заднего люка.

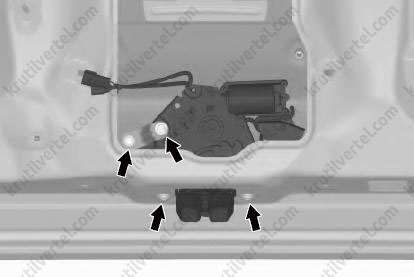

3. Выкрутить 4 винта крепления, показанные на рисунке ниже.

4. Снять замок и фиксатор замка заднего люка.

5. Отсоединить разъем жгута электропроводки.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
