Ремни безопасности Haval Dargo с 2022 года

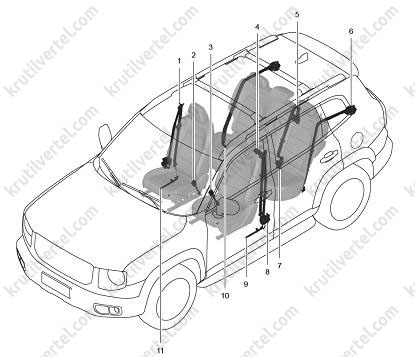

1. Ремни безопасности

1. Ремень безопасности переднего правого сиденья
2. Замок ремня безопасности переднего правого сиденья
3. Замок ремня безопасности переднего левого сиденья
4. Замок ремня безопасности правого места заднего сиденья
5. Ремень безопасности центрального места заднего сиденья
6. Ремень безопасности левого места заднего сиденья
7. Замок ремня безопасности левого места заднего сиденья
8. Ремень безопасности переднего левого сиденья
9. Наконечник преднатяжителя ремня безопасности переднего левого сиденья
10. Ремень безопасности правого места заднего сиденья
11. Наконечник преднатяжителя ремня безопасности переднего правого сиденья

Диагностика и проверка

Натяжители ремней безопасности

Примечание:

Перед выполнением ремонта или технического обслуживания натяжителя ремня безопасности переднего сиденья с функцией предварительного натяжения внимательно ознакомьтесь с монтажным положением SRS, мерами предосторожности перед началом работы и шагами процедуры.

Ни в коем случае не следует разбирать компоненты ремня безопасности.

1. Перед установкой натяжителя проверьте, втягивается ли ремень безопасности.

2. Убедитесь, что ремень безопасности не блокируется, когда натяжитель медленно отклоняется от положения установки на угол до 12°. Но ремень безопасности должен заблокироваться, когда натяжитель отклонен на угол более 27°.

3. При наличии неисправности замените его новым узлом ремня безопасности.

Проверьте ремень безопасности в сборе

1. Проверьте, не намотан ли ремень безопасности на другие компоненты или не зацепился ли он за них.

2. Проверьте, свободно ли движется неподвижная часть, закрепленная на болтах, после ее установки. При необходимости выверните болты и проверьте шайбу и другие детали на предмет повреждения или неправильной установки.

3. Проверьте, не поврежден и не выцвел ли ремень безопасности. При необходимости очистки ремня безопасности используйте только мыло и воду. Затем протрите его начисто тканью.

Примечание:

Отложения грязи на металлическом кольце верхнего крепления ремня безопасности могут привести к тому, что ремень безопасности будет втягиваться медленно. В этом случае просто сотрите грязь с внутренней поверхности металлического кольца чистой тканью, пропитанной изопропиловым спиртом.

4. Убедитесь, что ремень безопасности не блокируется при медленном вытягивании. Ремень безопасности должен блокироваться только в случае внезапной остановки или столкновения.

5. Убедитесь, что ремень безопасности автоматически втягивается, когда его отпускают.

6. При наличии неисправности ремня безопасности замените его новым узлом ремня безопасности.

Проверьте предупреждающий индикатор не пристёгнутого ремня безопасности

1. Переведите выключатель зажигания в положение ON (ВКП.).

2. Убедитесь, что на приборной панели горит предупреждающий индикатор не пристёгнутого ремня безопасности, если ремень безопасности со стороны водителя или переднего пассажира (если место переднего пассажира занято) не пристегнут.

3. Убедитесь, что на приборной панели не горит предупреждающий индикатор не пристёгнутого ремня безопасности, если ремень безопасности со стороны водителя или переднего пассажира (если место переднего пассажира занято) пристегнут.

Проверьте предупреждающий звуковой сигнал не пристёгнутого ремня безопасности

1. Приподнять автомобиль.

2. Поместите подходящий груз на сиденье переднего пассажира.

Примечание:

Аккуратно положите груз на сиденье, чтобы он не касался спинки сиденья.

3. Запустите двигатель.

4. Когда ремень безопасности со стороны водителя или переднего пассажира ослаблен и автомобиль движется со скоростью примерно 20 км/ч или выше, убедитесь, что зуммер не пристёгнутого ремня безопасности на комбинации приборов издает звуковой сигнал частотой 1 Гц в течение 120 секунд.

5. Когда звуковой сигнал прекратится после пристегивания ремня безопасности со стороны водителя или переднего пассажира при движении автомобиля со скоростью около 20 км/ч или выше, ослабьте ремень безопасности со стороны водителя или переднего пассажира, и звуковой сигнал снова раздастся.

Испытание автомобиля

1. Правильно пристегните ремень безопасности переднего сиденья.

2. Разгоните автомобиль до 16 км/ч, а затем сильно нажмите на педаль тормоза. Убедитесь, что ремень безопасности заблокирован и не может быть вытянут.

Примечание:

Это испытание следует проводить в безопасной зоне. Если ремень безопасности не заблокирован, снять узел ремня безопасности и проверьте его. Кроме того, перед установкой нового ремня безопасности убедитесь, что он работает нормально.

Ремень безопасности переднего сиденья

Снятие и установка

Внимание:

Всегда после аварии, необходимо выполнить полную проверку технического состояния, описанных ниже элементов системы пассивной безопасности.

• Инерционные натяжители ремней безопасности.
• Замки (пряжки) ремней безопасности.
• Датчик натяжения ремня безопасности (если автомобиль оборудован).
• Опору пряжки переднего ремня безопасности.
• Регулятор высоты ремня безопасности.
• Кронштейн крепления детского сиденья.
• Автоматический блокиратор натяжителя ремня, в случае установки детского сиденья.

При обнаружении каких-либо неисправностей или нарушений в работе ремней безопасности и их элементов, необходимо заменить систему ремне безопасности в сборе. Несоблюдение данных предписаний может привести к тяжелым последствиям в случае аварии.

После аварии со срабатыванием автоматических преднатяжителей ремней безопасности, необходимо заменить натяжители в сборе.

Снятие

Примечание:

Используйте перчатки для защиты рук.

Соблюдайте осторожность, чтобы не повредить другие детали интерьера.

В качестве примера используется левая сторона. Снятие с правой стороны производится таким же образом.

1. Переместить передние сиденья в крайнее переднее положение.

2. Выключить зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

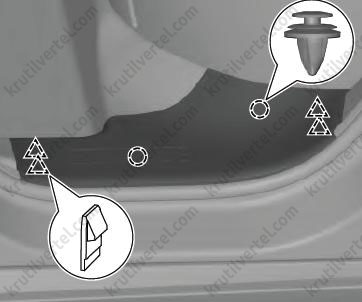

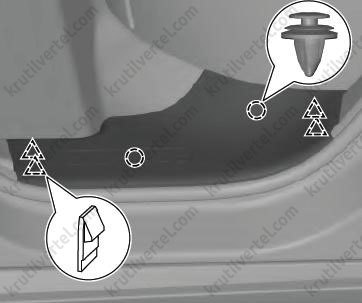

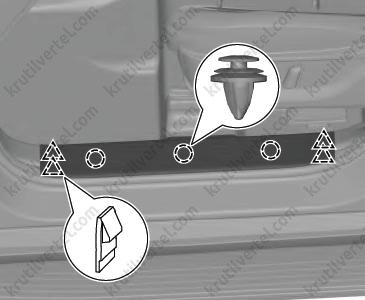

4. Освободить 3 защелки и 4 зажима и снять декоративную накладку порога передней двери, как показано на изображении ниже.

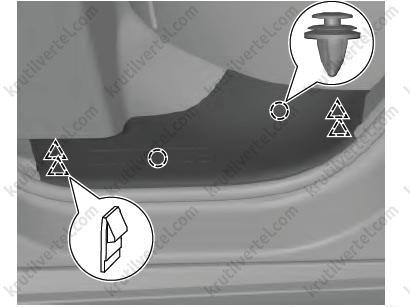

5. Освободить 2 защелки и 4 зажима и снять декоративную накладку порога задней двери, как показано на изображении ниже.

6. Снять часть уплотнителей проемов передней и задней дверей.

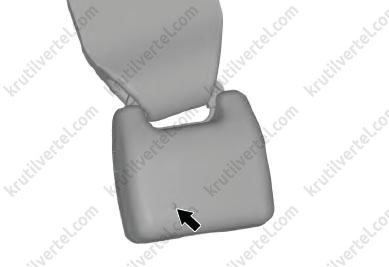

7. Приподнять напольное покрытие в том месте, где находится крепление, вставить подходящий инструмент в отверстие и разблокировать стопорный механизм, как показано на изображении ниже.

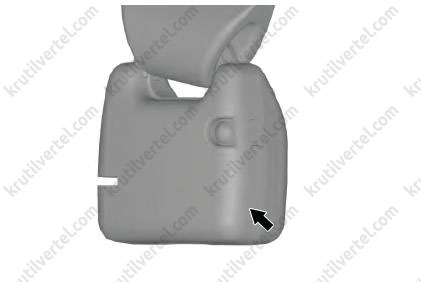

8. Вставить в отверстие подходящий инструмент, раскрыть стопорное кольцо и отсоединить ремень безопасности от преднатяжителя ремня безопасности переднего сиденья.

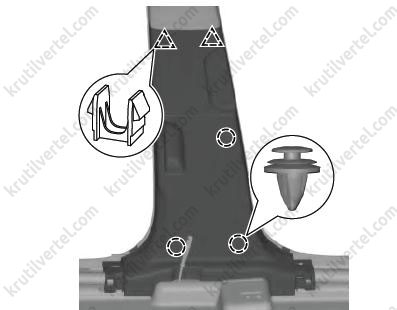

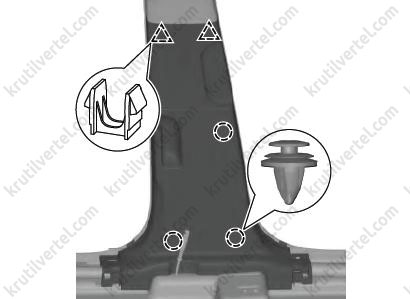

9. Освободить 3 защелки и 2 зажима и снять нижнюю облицовку стойки B, как показано на изображении ниже.

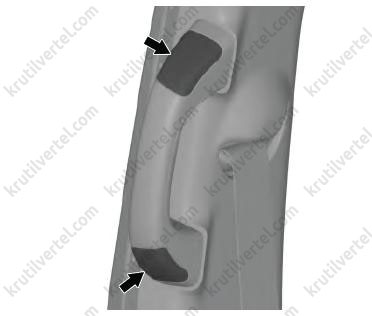

10. Поддеть и снять заглушки болтов крепления ручки, как показано на изображении ниже.

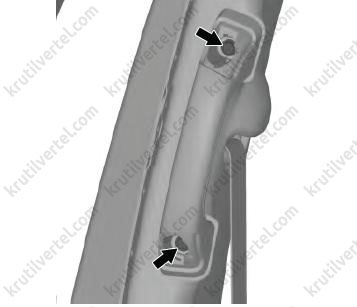

11. Выкрутить 2 болта крепления и снять ручку, как показано на изображении ниже.

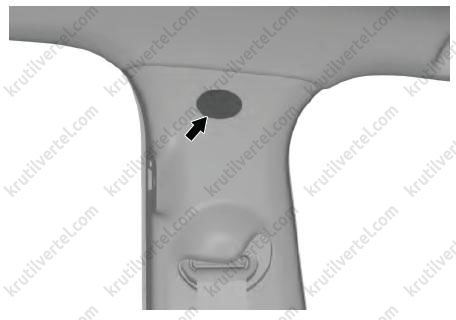

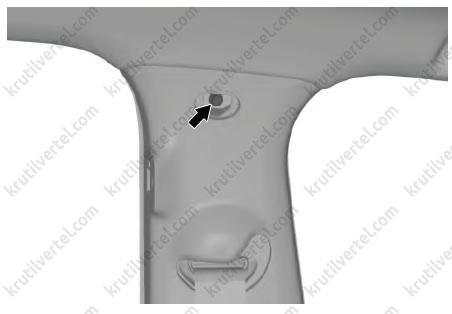

12. Снять заглушки болта крепления верхней облицовки стойки B.

13. Выкрутить болт крепления верхней декоративной панели стойки B, как показано на изображении ниже.

14. Освободить 2 защелки и снять верхнюю облицовку стойки В.

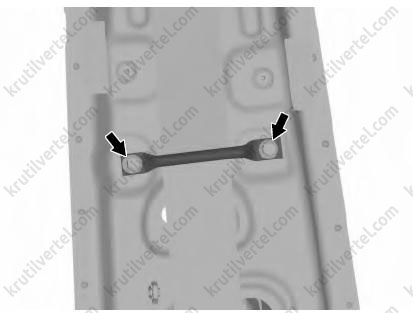

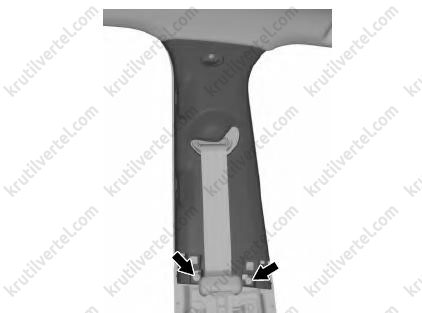

15. Выкрутить 2 болта и снять крепление направляющей ремня безопасности переднего сиденья.

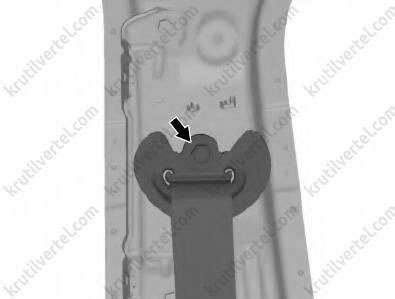

16. Выкрутить болт крепления и отсоединить ремень безопасности от кузова, как показано на изображении ниже.

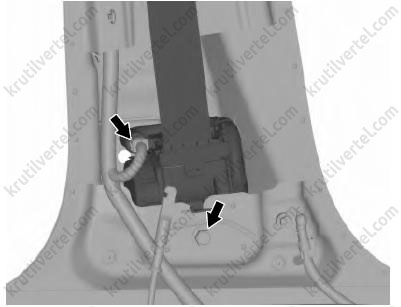

17. Выкрутить болт крепления, отсоединить разъем пучка проводов и снять ремень безопасности переднего сиденья в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание:

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Замок ремня безопасности переднего сиденья

Снятие и установка

Снятие

Примечание:

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Выключить зажигание

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять передние сиденья (подробнее, см. соответствующий раздел в главе Кузов).

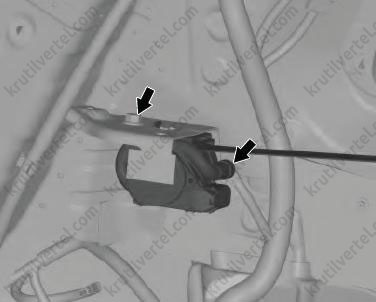

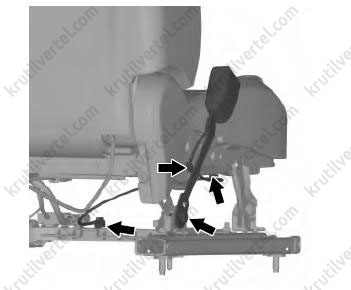

4. Выкрутить болт крепления, освободить 3 фиксатора пучка проводов и снять замок ремня безопасности переднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Ремни безопасности боковых мест заднего ряда

Снятие и установка

Внимание:

Всегда после аварии, необходимо выполнить полную проверку технического состояния, описанных ниже элементов системы пассивной безопасности.

• Инерционные натяжители ремней безопасности.
• Замки (пряжки) ремней безопасности.
• Датчик натяжения ремня безопасности (если автомобиль оборудован).
• Опору пряжки переднего ремня безопасности.
• Регулятор высоты ремня безопасности.
• Кронштейн крепления детского сиденья.
• Автоматический блокиратор натяжителя ремня, в случае установки детского сиденья.

При обнаружении каких-либо неисправностей или нарушений в работе ремней безопасности и их элементов, необходимо заменить систему ремне безопасности в сборе. Несоблюдение данных предписаний может привести к тяжелым последствиям в случае аварии.

После аварии со срабатыванием автоматических преднатяжителей ремней безопасности, необходимо заменить натяжители в сборе.

Снятие

Примечание:

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Выключить зажигание

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять пол багажника.

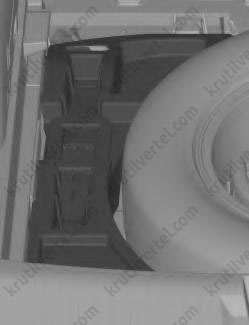

4. Снять комплект возимого инструмента и левый поддон, как показано на изображении ниже.

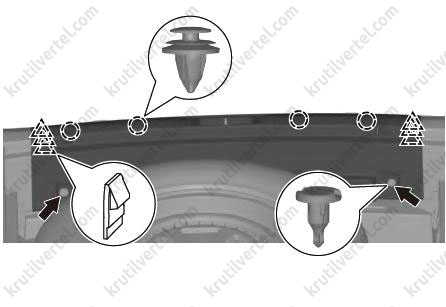

5. Освободить 6 защелок и 6 зажимов, снимите защитную накладку порога заднего люка, как показано на изображении ниже.

6. Снять сиденья заднего ряда (подробнее, см. соответствующий раздел в главе Кузов).

7. Освободить 2 защелки и 4 зажима и снимите декоративную накладку порога задней двери, как показано на изображении ниже.

8. Снять часть уплотнителя проема задней двери.

9. Снять часть уплотнителя проема заднего люка.

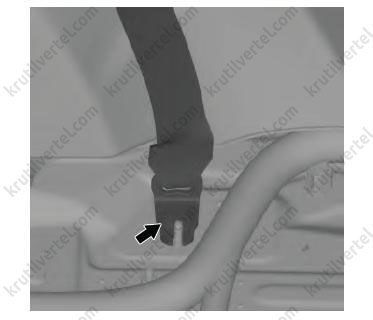

10. Выкрутить болт крепления и отсоединить ремень безопасности заднего сиденья от панели пола, как показано на изображении ниже.

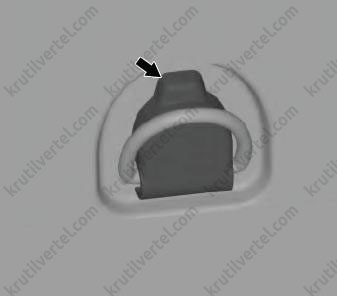

11. Снять крышку кольца для крепления багажа, расположенную на тыльной части спинки сиденья второго ряда, как показано на изображении ниже.

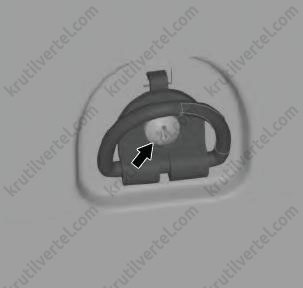

12. Выкрутить болт крепления, затем снять кольцо, показанное на рисунке ниже.

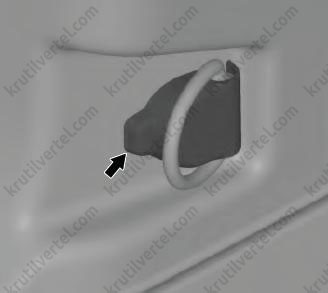

13. Снять крышку кольца для крепления багажа, расположенного в задней части багажника.

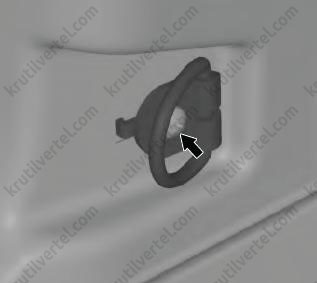

14. Выкрутить болт крепления, затем снять кольцо.

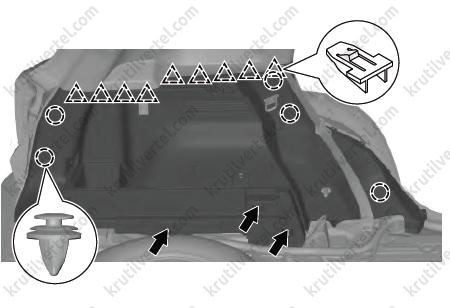

15. Выкрутить 3 болта крепления, освободить 5 защелок и 9 фиксаторов, отсоединить разъем пучка проводов и снять облицовку багажника.

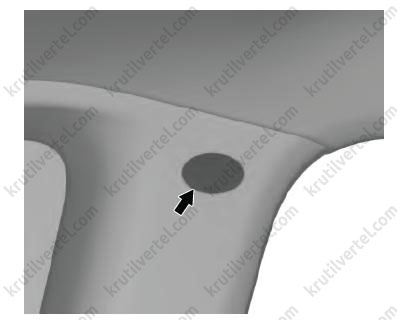

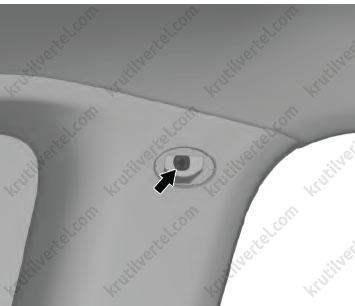

16. Снять заглушку болта крепления облицовки стойки С, как показано на изображении ниже.

17. Выкрутить болт крепления, показанный на рисунке ниже.

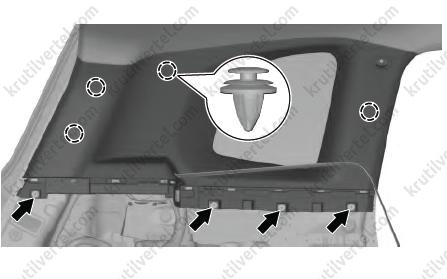

18. Выкрутить 4 болта крепления, освободить 4 защелки и снять облицовку стойки С, как показано на изображении ниже.

19. Выкрутить болт крепления, отсоединить разъем пучка проводов и снять ремни безопасности боковых мест заднего сиденья, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Ремень безопасности центрального сиденья заднего ряда

Снятие и установка

Снятие

Примечание:

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Снять спинку левого места заднего сиденья.

2. Снять подушку спинки левого места заднего сиденья (подробнее, см. соответствующий раздел в главе Кузов).

3. Разрежьте проволоку и отделите обивку спинки левого места заднего сиденья.

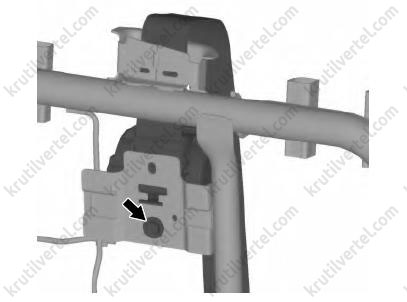

4. Выкрутить болт крепления ремня безопасности центрального места заднего сиденья, как показано на изображении ниже.

5. Снять ремень безопасности центрального места заднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Наконечник преднатяжителя ремня безопасности переднего сиденья

Снятие и установка

Снятие

Примечание

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Переместить передние сиденья в крайнее переднее положение.

2. Выключить зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

4. Освободить 3 защелки и 4 зажима и снимите декоративную накладку порога передней двери, как показано на изображении ниже.

5. Освободить 2 защелки и 4 зажима и снимите декоративную накладку порога задней двери, как показано на изображении ниже.

6. Снять часть уплотнителей проемов передней и задней дверей.

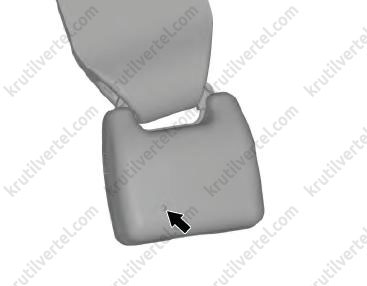

7. Приподнять напольное покрытие в том месте, где находится крепление, вставить подходящий инструмент в отверстие и разблокировать стопорный механизм, как показано на изображении ниже.

8. Вставить в отверстие подходящий инструмент, раскрыть стопорное кольцо и отсоедините ремень безопасности от преднатяжителя ремня безопасности переднего сиденья.

9. Освободить 3 защелки и 2 зажима и снимите нижнюю облицовку стойки B.

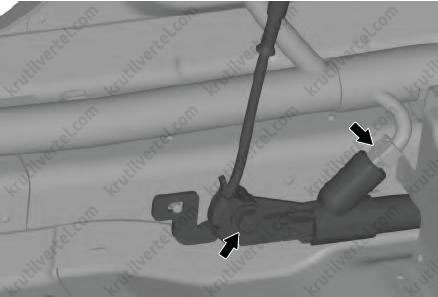

10. Отсоединить разъем пучка проводов, снять болт крепления и преднатяжитель ремня безопасности переднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.
