Блокировка дифференциала Haval Dargo с 2022 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
приводной вал Haval, ремонт карданных валов Haval, дифференциал Haval, приводной вал Haval Dargo, ремонт карданных валов Haval Dargo, дифференциал Haval Dargo
4. Блокировка дифференциала
Система блокировки дифференциала с электронным управлением
Описание
Функции системы блокировки дифференциала с электронным управлением
Эта система содержит ряд элементов, добавляемых к симметричному дифференциалу. Этими элементами можно управлять с помощью выключателя. В результате можно блокировать и разблокировать дифференциал для преодоления автомобилем препятствий.
- Блокировка дифференциала: Когда одно колесо буксует или перед тем, как автомобиль может оказаться на сложном участке дороги, водитель с помощью выключателя системы может временно «соединить» между собой правый и левый задние приводные валы. Для достижения одинаковой скорости вращения левого и правого колес 100% тягового усилия передается на колесо, имеющие сцепление с дорогой. Благодаря этому к небуксующему колесу прикладывается крутящий момент во избежание застревания автомобиля.
- Выключение блокировки дифференциала: При необходимости водитель может выключить блокировку дифференциала с помощью выключателя. После этого левое и правое колеса вращаются с разными скоростями для обеспечения устойчивости и безопасности автомобиля. Дифференциал также автоматически разблокируется при достижении определенной скорости (управление происходит с помощью электронного блока управления).
Принцип работы
Механическое устройство блокировки используется для жесткой блокировки приводных валов обеих сторон автомобиля для реализации всего доступного крутящего момента. Такой дифференциал подходит для автомобилей, которые должны обладать определенными внедорожными качествами.
- При блокировке, для которой используется принцип электромагнетизма, к катушке подается электрический ток, который вынуждает перемещаться сердечник в осевом направлении. В результате зубья механизма блокировки входят в зацепление с зубьями коробки дифференциала. Блокировка коробки дифференциала и боковых шестерен приводит к соединению приводных валов колес этой оси. Жесткое соединение левого и правого колес позволяет преодолевать сложные участки плохих дорог или бездорожья.
- При разблокировке подача питания на катушку прекращается, возвратная пружина толкает кулачок, возвращая исполнительный механизм в первоначальное положение. Это позволяет осуществить разблокировку и восстановить функцию дифференциала.
Блок управления системы блокировки дифференциала с электронным управлением
Снятие и установка
Снятие
1. Открыть дверь.
2. Поднять капот.
3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
4. Снять левую декоративную панель багажного отделения (подробнее, см. соответствующий раздел в главе Кузов).
5. Отсоединить разъем блока управления системы блокировки заднего дифференциала с электронным управлением.

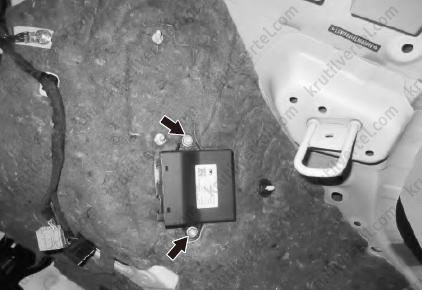

6. Отвернуть 2 гайки крепления, показанные на рисунке ниже.
