Элементы системы Haval Dargo с 2022 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Haval, система вентиляции Haval, система кондиционирования Haval, система отопления Haval, климат контроль Haval Dargo, система вентиляции Haval Dargo, система кондиционирования Haval Dargo, система отопления Haval Dargo
3. Элементы системы
Модуль климатической системы в сборе
Снятие и установка
Снятие
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Перед началом работы автомобиль должен остыть до комнатной температуры.
Если в процессе работы охлаждающая жидкость попала на кожу, немедленно смойте ее. Если же она попала в глаза, незамедлительно промойте их большим количеством чистой воды и обратитесь за медицинской помощью.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Внимание
При выполнении ремонта не повреждайте предупреждающую маркировку на деталях.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в главе Система охлаждения).
3. Удалить хладагент и компрессорное масло из системы кондиционирования воздуха (подробнее, см. соответствующий раздел в данной главе).

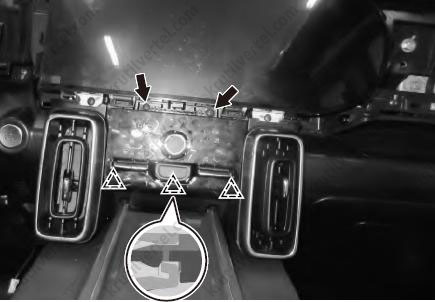

4. Снять вспомогательную панель управления.
5. Снять основную приборную панель (подробнее, см. соответствующий раздел в главе Кузов).
Снятие и установка
Внимание:
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание:
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание:
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание:
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Внимание:
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание:
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание:
Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание:
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание:
Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Внимание:
Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установить модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

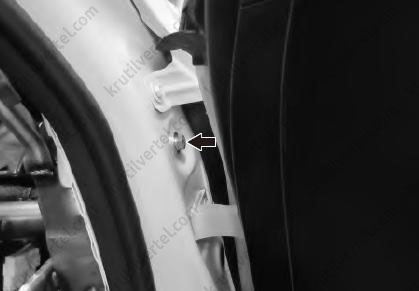

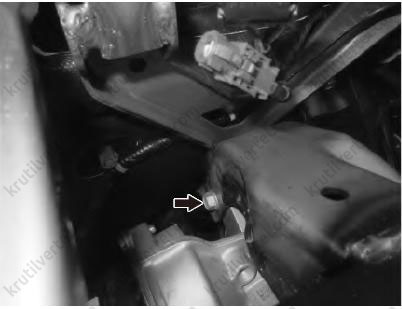

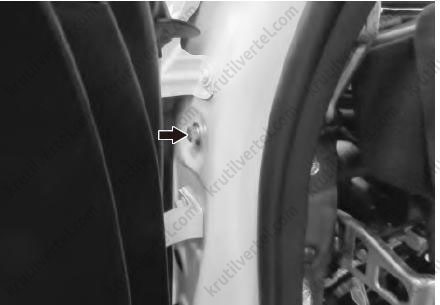

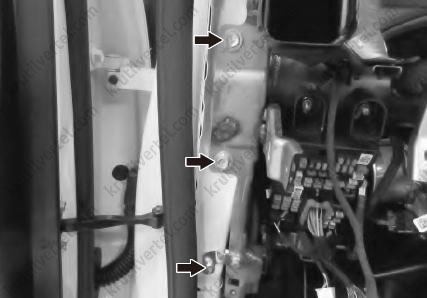

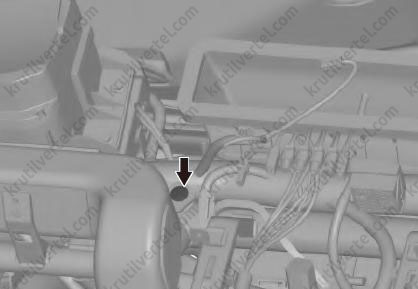

6. Выкрутить болт крепления со стороны левой передней двери, как показано на изображении ниже.

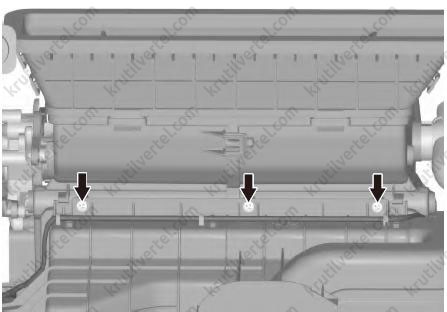

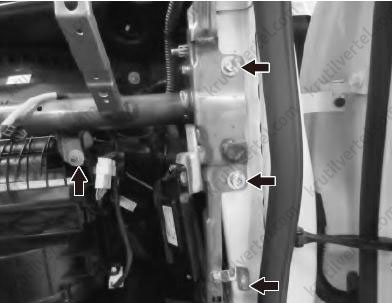

7. Выкрутить 3 болта крепления блока системы климат-контроля к усилительной балке передней панели, как показано на изображении ниже.
8. Выкрутить 2 болта крепления и снять защелку, отделить 2 хомута крепления пучка проводов, снять соединительную пластину ограничителя хода педали тормоза и передний левый дефлектор подачи воздуха в сторону ног, как показано на изображении ниже.

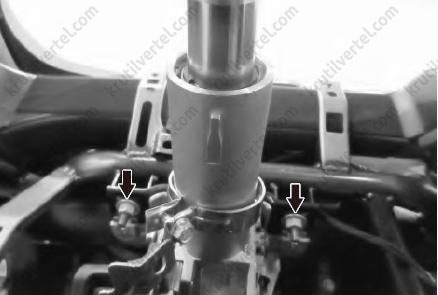

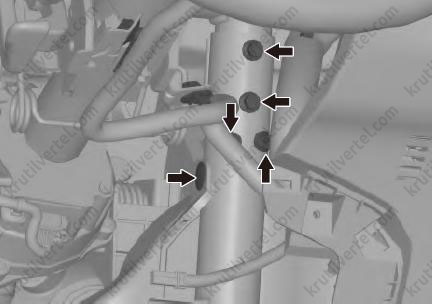

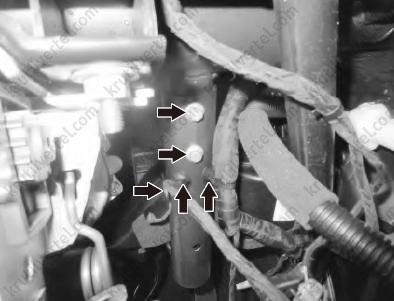

9. Отвернуть 2 гайки крепления к рулевой колонке, как показано на изображении ниже.
10. Выкрутить болт крепления к рулевой колонке, как показано на изображении ниже.
11. Высвободить 3 защёлки и снять передний левый дефлектор подачи воздуха в сторону лица, как показано на изображении ниже.
12. Снять проекционный дисплей (при наличии) (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

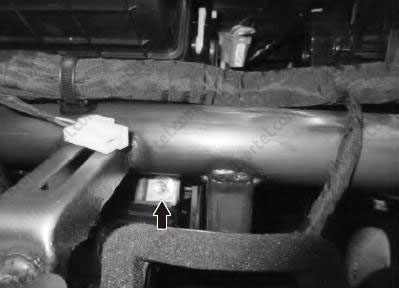

13. Выкрутить болт и гайку крепления к центральной нижней части усилительной балки передней панели, как показано на изображении ниже.
14. Отвернуть две гайки крепления к центральной части усилительной балки передней панели, как показано на изображении ниже.
15. Выкрутить болт крепления к верхней части усилительной балки передней панели, как показано на изображении ниже.
16. Отвернуть гайку и три болта крепления к правой части усилительной балки передней панели, как показано на изображении ниже.
17. Выкрутить, показанный на рисунке ниже, крепежный болт со стороны правой передней двери.

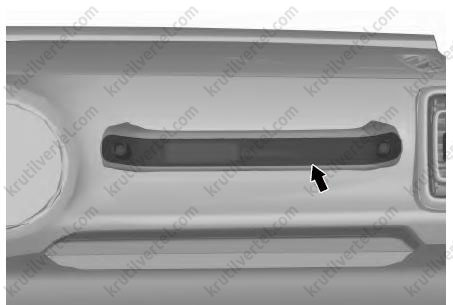

18. Снять накладки на вентиляционные отверстия.
19. Снять электропривод очистителя ветрового стекла.

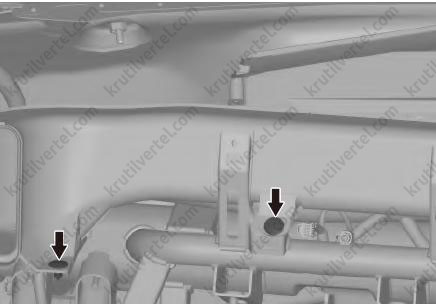

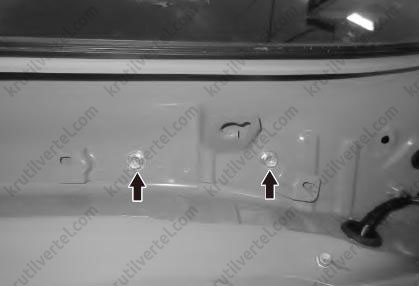

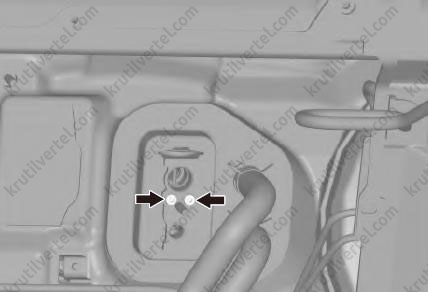

20. Выкрутить два болта крепления к перегородке моторного отсека.

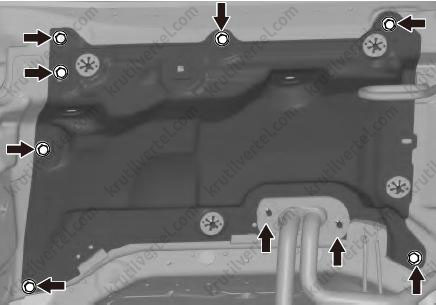

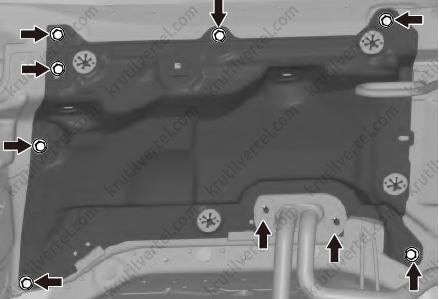

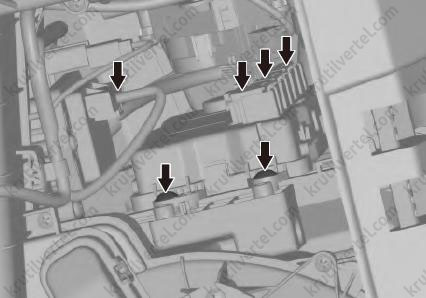

21. Выкрутить 7 болтов, 2 гайки крепления, снять панель крепления термоизолирующего мата моторного отсека.

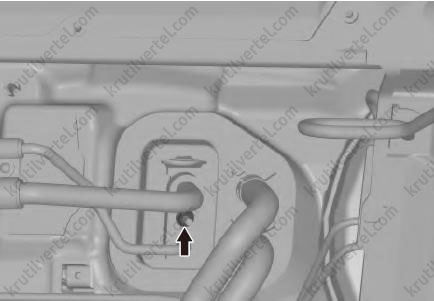

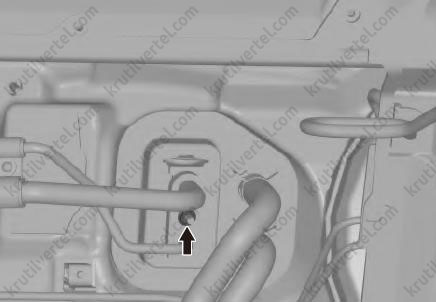

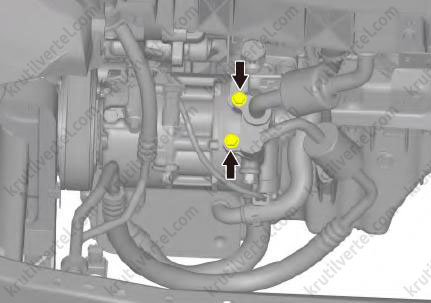

22. Отвернуть гайку крепления и отсоединить шланг контура кондиционера, соединенного с расширительным клапаном, как показано на изображении ниже.
Внимание
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

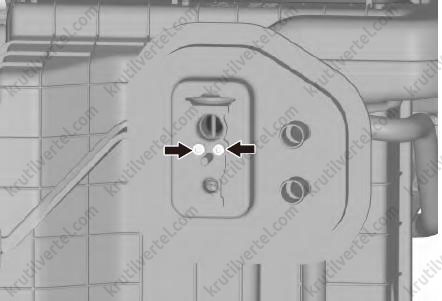

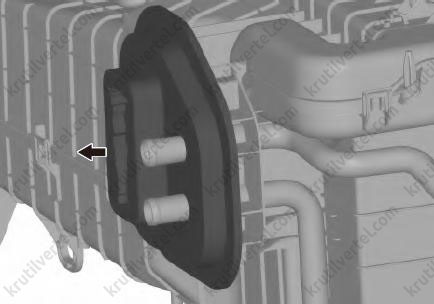

23. Отсоединить подводящий и отводящий патрубки от радиатора отопителя.
Внимание
Перед отсоединением трубопроводов слить из них охлаждающую жидкость.
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.
24. Отсоединить разъем проводов «массы», отсоединить разъем пучка проводов.
25. Отделить хомут пучка проводов, снять усилительную балку приборной панели.

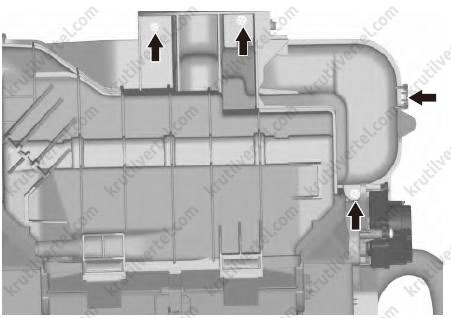

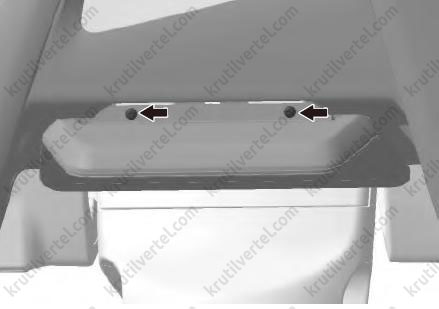

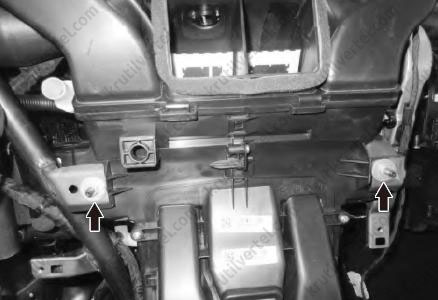

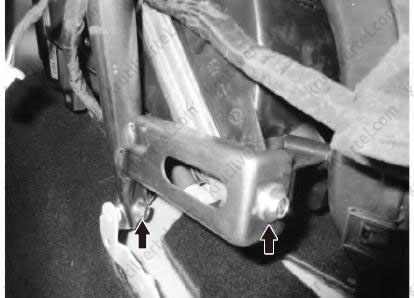

26. Выкрутить два болта крепления, показанные на рисунке ниже.
27. Отсоединить разъем пучка проводов.

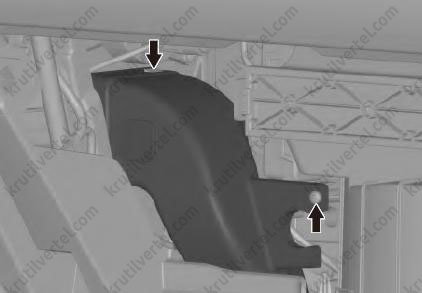

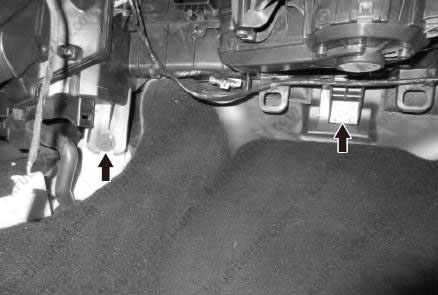

28. Отсоединить дренажную трубку и дефлектор.
29. Снять блок системы климат-контроля в сборе.
Установка
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Если в процессе работы охлаждающая жидкость попала на кожу, немедленно смойте ее. Если же она попала в глаза, незамедлительно промойте их большим количеством чистой воды и обратитесь за медицинской помощью.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Внимание
При выполнении ремонта не повреждайте предупреждающую маркировку на деталях.
Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
После завершения установки удалить пыль из системы и добавьте необходимое количество хладагента. Проверить, нет ли утечек хладагента, и проверить работоспособность системы.
1. Установка выполняется в последовательности, обратной последовательности снятия/
Примечание
Затянуть элементы крепления в соответствии с заданным значением момента силы.
Контроллер кондиционера
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик в сборе (подробнее, см. соответствующий раздел в главе Кузов).

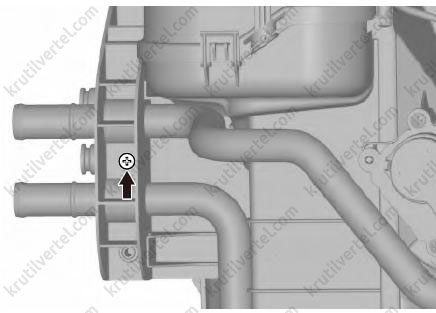

3. Выкрутить винт крепления, отсоединить фиксатор от кондиционера, снять правый передний дефлектор системы климат-контроля.
4. Отсоединить разъемы пучка проводов модуля регулировки скорости и контроллера кондиционера. Выкрутить два винта крепления нижней части контроллера кондиционера, как показано на изображении ниже.

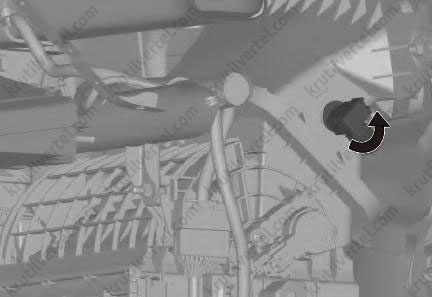

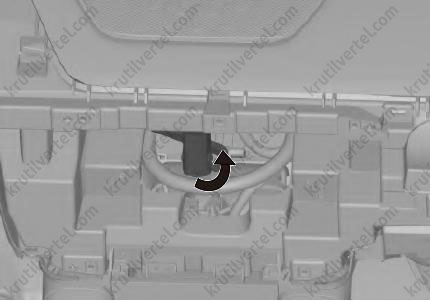

5. В направлении против часовой стрелки повернуть контроллер кондиционера в подходящее положение.
6. Отсоединить разъем жгута проводов электропривода правой заслонки охлаждения/обогрева.

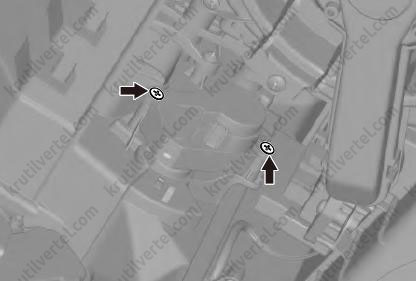

7. Выкрутить два винта крепления, затем снять электропривод правой заслонки охлаждения/обогрева.

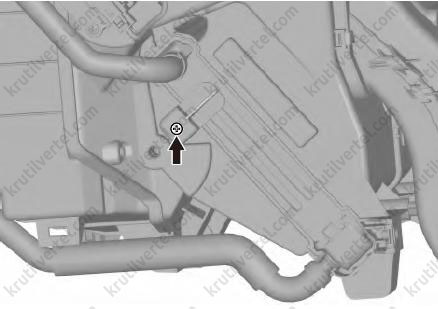

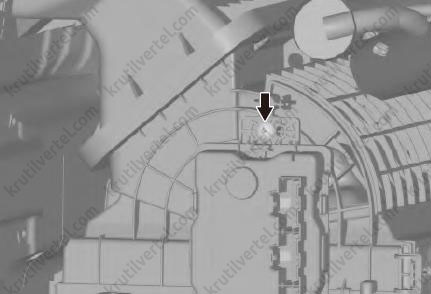

8. Выкрутить винт крепления верхней части контроллера кондиционера, как показано на изображении ниже.
9. Снять контроллер кондиционера.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Внимание
После замены контроллера кондиционера необходимо подключить диагностический тестер и ввести данные конфигурации.
Электропривод заслонки управления режимами обдува
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять контроллер кондиционера.

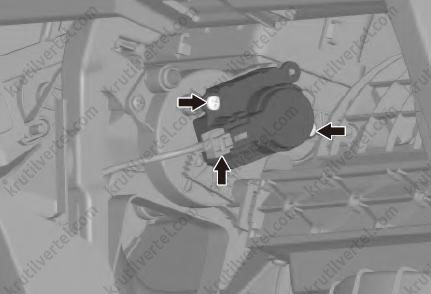

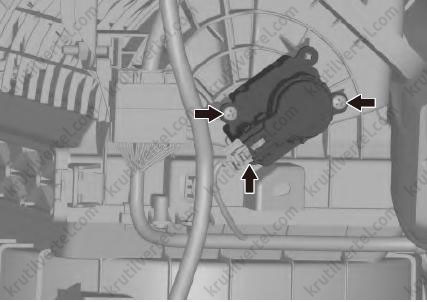

4. Выкрутить два винта крепления, отсоединить разъем пучка проводов, показанный на рисунке ниже.
5. Снять электропривод заслонки управления режимами.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Электропривод левой заслонки охлаждения/обогрева
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

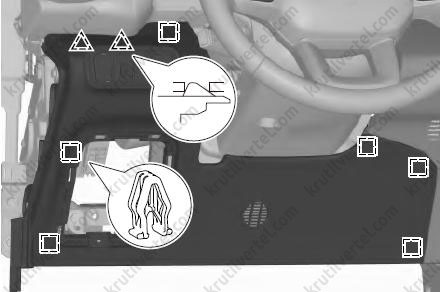

2. Снять облицовку в зоне коленей водителя (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять верхний кожух рулевой колонки.
4. Снять нижний кожух рулевой колонки.
5. Выкрутить два болта крепления и снять защелку, отделить два хомута крепления пучка проводов, снимите соединительную пластину ограничителя хода педали тормоза, как показано на изображении ниже.

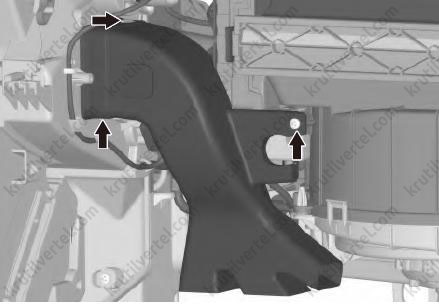

6. Отсоединить отводящий воздуховод кондиционера и защелку узла кондиционера. Снять передний левый воздуховод обдува зоны ног.
7. Отсоединить разъем пучка проводов, выкрутить 2 винта крепления.
8. Снять электропривод левой заслонки охлаждения/обогрева.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Электропривод правой заслонки охлаждения/обогрева
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик (подробнее, см. соответствующий раздел в главе Кузов).
3. Выкрутить винт крепления, отсоединить фиксатор от кондиционера, снять правый передний дефлектор системы климат-контроля, как показано на изображении ниже.
4. Отсоединить разъем жгута проводов электропривода правой заслонки охлаждения/обогрева.
5. Выкрутить два винта крепления, затем снять электропривод правой заслонки охлаждения/обогрева.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Электропривод заслонки управления режимом циркуляции/рециркуляции
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик.

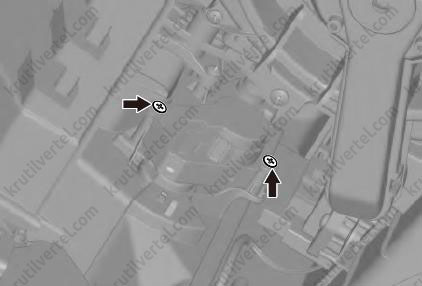

3. Отсоединить разъем пучка проводов, выкрутить два винта крепления, как показано на изображении ниже.
4. Снять электропривод заслонки управления режимом подачи воздуха.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Модуль регулировки скорости
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Выкрутить винт крепления, отсоединить фиксатор от кондиционера, снять правый передний дефлектор системы климат-контроля, как показано на изображении ниже.
4. Отсоединить разъем жгута проводов и выкрутить два винта крепления, показанные на рисунке ниже.
5. Выкрутить два винта крепления, расположенных в нижней части блока управления кондиционером.
6. В направлении против часовой стрелки повернуть контроллер кондиционера в подходящее положение.
7. Снять модуль регулировки скорости.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Вентилятор воздушного нагнетателя
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

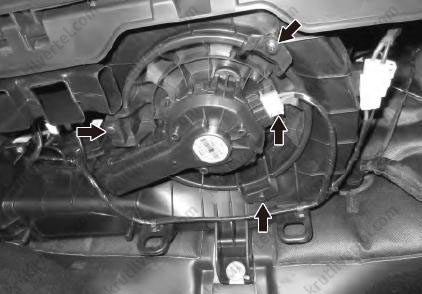

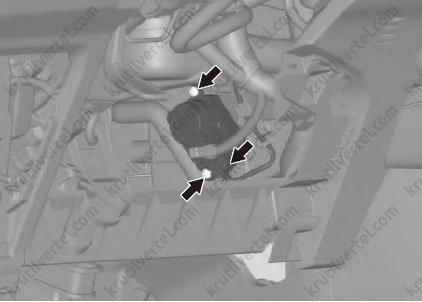

2. Отсоединить разъем пучка проводов, выкрутить три винта крепления, показанные на рисунке ниже.
3. Снять вентилятор в сборе.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Фильтрующий элемент фильтра системы климат-контроля
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик в сборе.
3. Высвободить защелку, снять крышку фильтра.

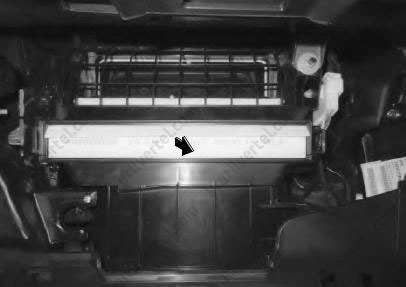

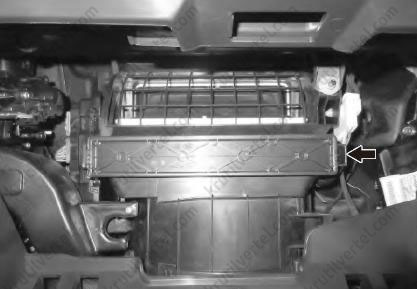

4. Снять фильтрующий элемент фильтра системы климат-контроля, как показано на изображении ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Датчик температуры воздуха в салоне
Проверка технического состояния
1. Снять датчик внутренней температуры.
2. Поместите датчик внутренней температуры в воду различной температуры и измерьте сопротивление.
Примечание
Температура воды должна совпадать с температурой, приведенной в таблице R-T температуры в салоне.
Смачивание датчика температуры в салоне запрещено.
3. Сравнить полученное значение со значениями в таблице характеристик температурного коэффициента сопротивления, при этом значение сопротивления должно находиться в пределах допустимого диапазона; в противном случае датчик внутренней температуры подлежит замене
Таблица характеристик температурного коэффициента сопротивления
| | | | | | |
| Темпера- тура, ℃ | Минимальное сопротивление, кОм | Стандартное сопротивление, кОм | Максимальное сопротивление, кОм |
| -40 | 42,12 | 43,56 | 45 |
| -35 | 31,86 | 32,95 | 34,04 |
| -30 | 24,35 | 25,18 | 26,01 |
| -25 | 18,79 | 19,56 | 20,07 |
| -20 | 14,68 | 15,13 | 15,58 |
| -15 | 11,52 | 11,88 | 12,24 |
| -10 | 9,11 | 9,392 | 9,674 |
| -5 | 7,257 | 7,481 | 7,705 |
| 0 | 5,82 | 6 | 6,18 |
| 5 | 4,699 | 4,844 | 4,989 |
| 10 | 3,817 | 3,935 | 4,053 |
| 15 | 3,12 | 3,217 | 3,314 |
| 20 | 2,565 | 2,644 | 2,723 |
| 25 | 2,12 | 2,186 | 2,252 |
| 30 | 1,762 | 1,817 | 1,872 |
| 35 | 1,472 | 1,518 | 1,564 |
| 40 | 1,236 | 1,274 | 1,312 |
| 45 | 1,043 | 1,075 | 1,107 |
| 50 | 0,8788 | 0,906 | 0,9332 |
| 55 | 0,7517 | 0,7749 | 0,7981 |
| 60 | 0,6423 | 0,6622 | 0,6821 |
| 65 | 0,5513 | 0,5683 | 0,5853 |
| 70 | 0,4748 | 0,4895 | 0,5042 |
| 75 | 0,4106 | 0,4233 | 0,436 |
| 80 | 0,3563 | 0,3673 | 0,3783 |
| 85 | 0,3103 | 0,3199 | 0,3295 |
| 90 | 0,2712 | 0,2796 | 0,288 |
| 95 | 0,2377 | 0,2451 | 0,2525 |
| 100 | 0,2091 | 0,2156 | 0,2221 |
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять облицовку в зоне коленей водителя (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять верхний кожух рулевой колонки.
4. Снять нижний кожух рулевой колонки.

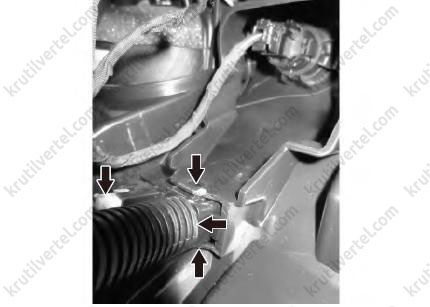

5. Высвободить по одной защелке сверху и снизу, отсоединить разъем пучка проводов и соединение для отводящего воздуховода, как показано на изображении ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Датчик температуры наружного воздуха
Проверка технического состояния
1. Снять датчик температуры наружного воздуха.
2. Поместите датчик температуры наружного воздуха в воду различной температуры и измерьте сопротивление.
Примечание
Температура воды должна совпадать с температурой, приведенной в таблице характеристик температурного коэффициента сопротивления датчика температуры наружного воздуха.
Смачивание клеммы датчика температуры наружного воздуха запрещено.
3. Сравнить полученное значение со значениями в таблице характеристик температурного коэффициента сопротивления, при этом значение сопротивления должно находиться в пределах допустимого диапазона; в противном случае датчик температуры наружного воздуха подлежит замене
Таблица характеристик температурного коэффициента сопротивления
| Температура, ℃ | Минимальное сопротивление, кОм | Стандартное сопротивление, кОм | Максимальное сопротивление, кОм |
| -40 | 40,94 | 43,34 | 45,85 |
| -35 | 31,15 | 32,87 | 34,67 |
| -30 | 23,91 | 25,16 | 26,46 |
| -25 | 18,52 | 19,43 | 20,38 |
| -20 | 14,46 | 15,13 | 15,82 |
| -15 | 11,38 | 11,88 | 12,39 |
| -10 | 9,021 | 9,391 | 9,771 |
| -5 | 7,203 | 7,48 | 7,764 |
| 0 | 5,79 | 6 | 6,213 |
| 5 | 4,685 | 4,844 | 5,004 |
| 10 | 3,815 | 3,935 | 4,057 |
| 15 | 3,125 | 3,216 | 3,309 |
| 20 | 2,574 | 2,644 | 2,715 |
| 25 | 2,132 | 2,186 | 2,24 |
| 30 | 1,769 | 1,817 | 1,865 |
| 35 | 1,475 | 1,518 | 1,561 |
| 40 | 1,236 | 1,274 | 1,313 |
| 45 | 1,041 | 1,075 | 1,109 |
| 50 | 0,8802 | 0,9105 | 0,9413 |
| 55 | 0,7478 | 0,7749 | 0,8024 |
| 60 | 0,6381 | 0,6622 | 0,6868 |
| 65 | 0,5467 | 0,5682 | 0,5902 |
| 70 | 0,4703 | 0,4895 | 0,5092 |
| 75 | 0,4061 | 0,4233 | 0,4409 |
| 80 | 0,3519 | 0,3673 | 0,3832 |
| 85 | 0,3061 | 0,3199 | 0,3342 |
| 90 | 0,2671 | 0,2796 | 0,2924 |
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъем пучка проводов датчика температуры наружного воздуха.

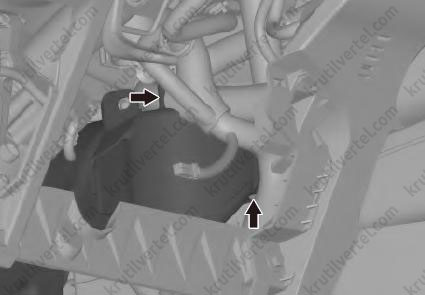

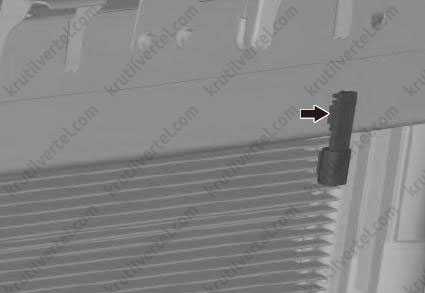

4. Высвободить защелку, показанную на рисунке ниже.
5. Снять датчик наружной температуры воздуха.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Датчик давления
Проверка технического состояния
1. Установить датчики давления хладагента на заправочные штуцеры высокого и низкого давления соответственно и проверить соответствующие значения давления.
2. Запустить двигатель, включите кондиционер и проверить значение напряжения на выходе датчика давления.
3. Сравнить полученные значения напряжения с данными в таблице выходных сигналов давления хладагента. Значение напряжения должно находиться в заданном диапазоне, в противном случае заменить датчик давления.

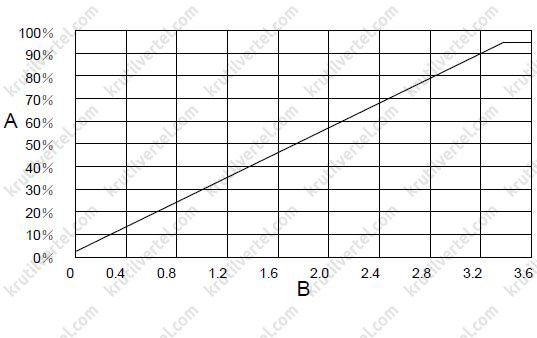

Таблица выходных сигналов давления хладагента
A: выходной сигнал (процент входного напряжения)
B: давление хладагента (МПа)
Датчик температуры испарителя
Проверка технического состояния
1. Снять датчик температуры испарителя.
2. Датчик температуры испарителя помещают в воду при различных температурах, а затем измеряют сопротивление.
Примечание
Температура воды должна быть такой же, как у датчика температуры испарителя, см. таблицу характеристик температурного коэффициента сопротивления датчика.
Не допускается контакт клеммы датчика температуры испарителя с водой.
3. Сравнивая измеренные значения со значениями в таблице характеристик температурного коэффициента сопротивления, убедитесь в том, что значения сопротивления близки. Если это не так, заменить датчик температуры испарителя/
Таблица характеристик температурного коэффициента сопротивления
| Температура, ℃ | Минимальное сопротивление, кОм | Стандартное сопротивление, кОм | Максимальное сопротивление, кОм |
| -20 | 14,047 | 14,278 | 14,509 |
| -15 | 10,603 | 10,761 | 10,918 |
| -10 | 8,074 | 8,182 | 8,29 |
| -5 | 6,201 | 6,275 | 6,349 |
| 0 | 4,803 | 4,852 | 4,901 |
| 1 | 4,564 | 4,613 | 4,663 |
| 2 | 4,339 | 4,387 | 4,436 |
| 2,5 | 4,231 | 4,279 | 4,327 |
| 3 | 4,127 | 4,174 | 4,221 |
| 4 | 3,927 | 3,972 | 4,018 |
| 4,5 | 3,83 | 3,876 | 3,921 |
| 5 | 3,737 | 3,782 | 3,826 |
| 10 | 2,931 | 2,97 | 3,009 |
| 15 | 2,316 | 2,349 | 2,383 |
| 20 | 1,843 | 1,872 | 1,901 |
| 25 | 1,476 | 1,501 | 1,526 |
| 30 | 1,191 | 1,212 | 1,233 |
| 35 | 0,9663 | 0,9846 | 1,003 |
| 40 | 0,7889 | 0,8047 | 0,8206 |
| 45 | 0,6478 | 0,6615 | 0,6752 |
| 50 | 0,535 | 0,5468 | 0,5587 |
| 55 | 0,4442 | 0,4545 | 0,4647 |
| 60 | 0,3707 | 0,3796 | 0,3886 |
| 65 | 0,311 | 0,3187 | 0,3265 |
| 70 | 0,2621 | 0,2689 | 0,2756 |
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в главе Система охлаждения).
3. Удалить хладагент и масло из системы кондиционирования воздуха (подробнее, см. соответствующий раздел в данной главе).
4. Снять вспомогательную панель управления (подробнее, см. соответствующий раздел в главе Кузов).
5. Снять основную приборную панель (подробнее, см. соответствующий раздел в главе Кузов).
6. Снять накладки на вентиляционные отверстия.
7. Снять электропривод очистителя ветрового стекла.
8. Снять блок климатической системы.
9. Снять радиатор отопителя.

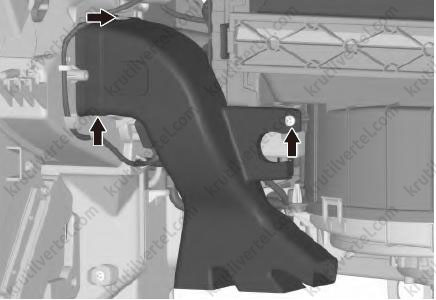

10. Выкрутить винт крепления, высвободить 2 защелки, снять правый передний воздуховод подачи воздуха в сторону ног, как показано на изображении ниже.

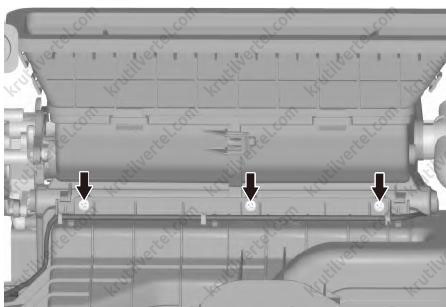

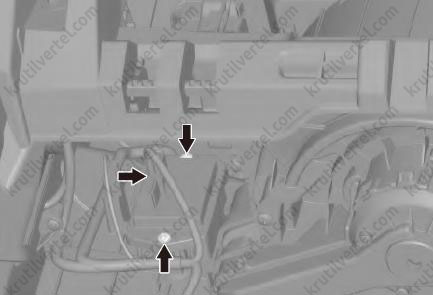

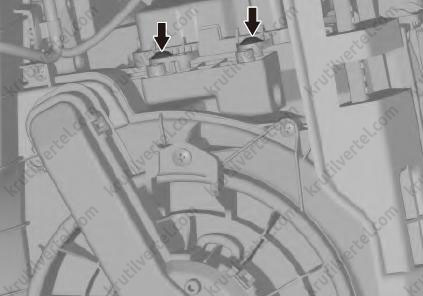

11. Выкрутить три винта крепления, показанные на рисунке ниже.

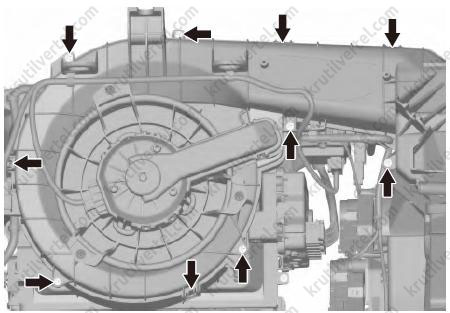

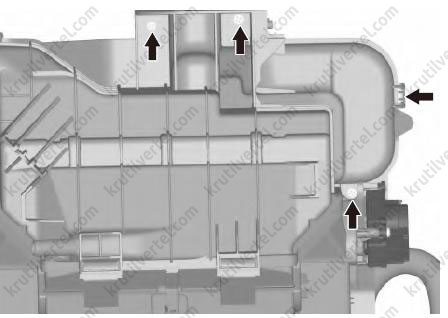

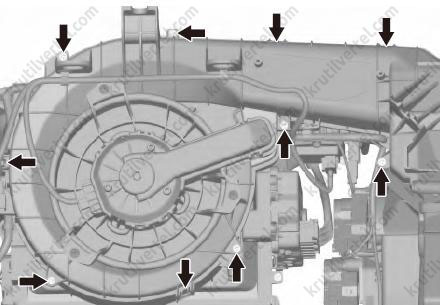

12. Выкрутить 9 винтов крепления, высвободить 5 защелок, как показано на изображении ниже.
13. Отделить зажимы и разъемы проводки, отделите верхний и нижний кожухи вентилятора и испарителя.
14. Извлечь испаритель с датчиком температуры.

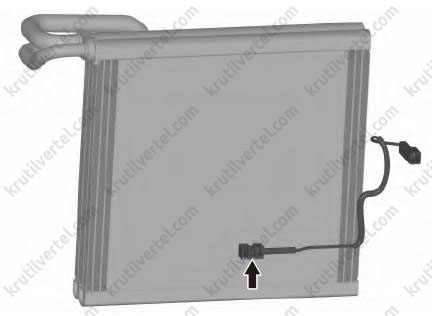

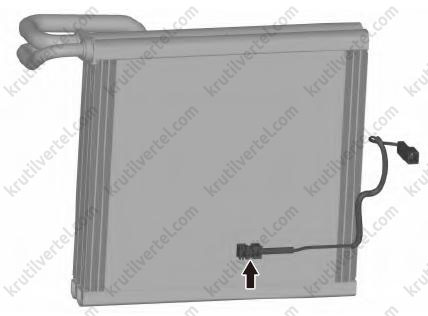

15. Отделить датчик температуры от испарителя, как показано на изображении ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Датчик качества воздуха
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять перчаточный ящик в сборе (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъем пучка проводов датчика качества воздуха.
4. Повернуть датчик качества воздуха на 90° против часовой стрелки и снять его, как показано на изображении ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Плазменный генератор
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять облицовку в зоне коленей водителя.
3. Снять комбинацию приборов (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).
4. Снять дисплей (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).
5. Снять мультимедийный проигрыватель (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

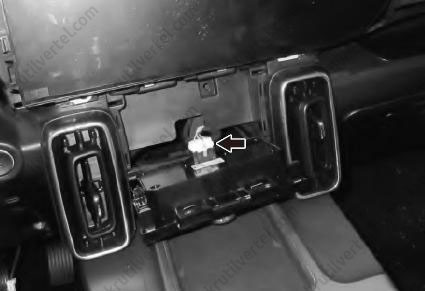

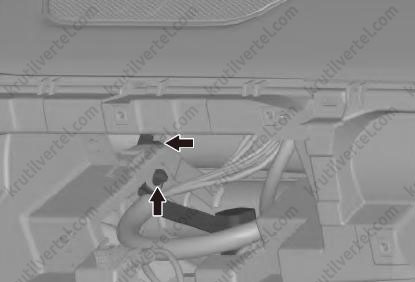

6. Отсоединить хомут пучка проводов и разъем пучка проводов, как показано на изображении ниже.
7. Повернуть плазменный генератор на 60° против часовой стрелки и снять его, как показано на изображении ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Сердечник испарителя
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в главе Система охлаждения).
3. Удалить хладагент и масло из системы кондиционирования воздуха (подробнее, см. соответствующий раздел в данной главе).
4. Снять вспомогательную панель управления.
5. Снять основную приборную панель (подробнее, см. соответствующий раздел в главе Кузов).
6. Снять накладки на вентиляционные отверстия.
7. Снять электропривод очистителя ветрового стекла.
8. Снять блок климатической системы.
9. Снять радиатор отопителя.
10. Выкрутить винт крепления, высвободить 2 защелки, снять правый передний воздуховод подачи воздуха в сторону ног, как показано на изображении ниже.
11. Выкрутить три винта крепления, показанные на рисунке ниже.
12. Выкрутить 9 винтов крепления, высвободить 5 защелок, как показано на изображении ниже.
13. Отделить зажимы и разъемы проводки, отделить верхний и нижний кожухи вентилятора и испарителя.
14. Извлечь испаритель с датчиком температуры.
15. Отделить датчик температуры от испарителя, как показано на изображении ниже.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Сердечник обогревателя
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в главе Система охлаждения).
3. Удалить хладагент и масло из системы кондиционирования воздуха (подробнее, см. соответствующий раздел в данной главе).
4. Снять вспомогательную панель управления (подробнее, см. соответствующий раздел в главе Кузов).
5. Снять основную приборную панель.
6. Снять накладки на вентиляционные отверстия.
7. Снять электропривод очистителя ветрового стекла (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).
8. Снять блок климатической системы.
9. Выкрутить два винта крепления, снять расширительный клапан, как показано на изображении ниже.

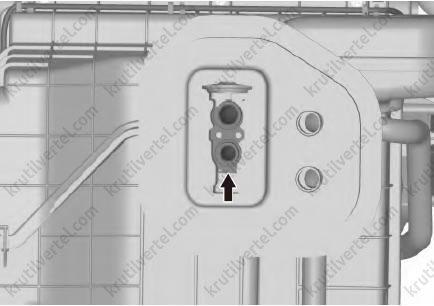

10. Выкрутить винт крепления и снять прижимную планку расширительного клапана.
11. Снять уплотнитель расширительного клапана, как показано на изображении ниже.
12. Выкрутить винт крепления и снять крышку шланга радиатора отопителя, как показано на изображении ниже.
13. Выкрутить винт крепления и снять радиатор отопителя.
14. Снять радиатор отопителя.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Переключатель на центральной панели управления
Снятие и установка
Снятие
Внимание
Надеть перчатки, чтобы защитить руки.
Соблюдайте осторожность, чтобы не поцарапать декоративный молдинг и другие детали.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

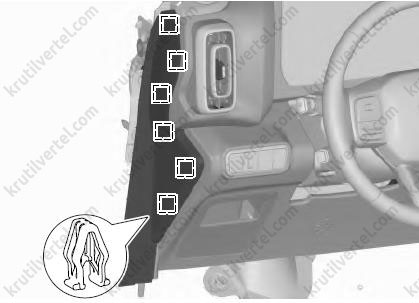

2. Высвободить 6 защелок, снять крышку левой стороны передней панели.

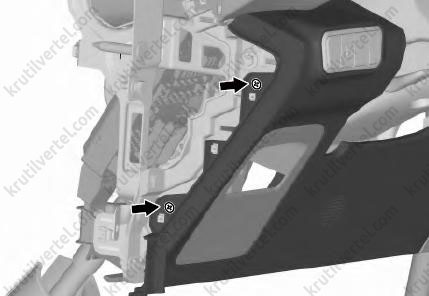

3. Выкрутить два винта крепления крышки левой стороны передней панели, как показано на изображении ниже.
4. Снять крышку блока предохранителей в передней панели.

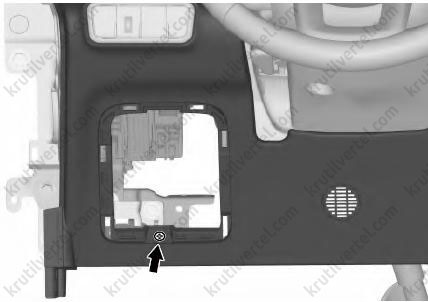

5. Выкрутить винт крепления под крышкой блока предохранителей в приборной панели, как показано на изображении ниже.
6. Высвободить 6 защелок и 2 губки.
7. Отсоединить разъем пучка проводов.
8. Снять облицовку в зоне коленей водителя.
9. Выкрутить два винта крепления, показанные на рисунке ниже.
10. Потянуть вверх и снять комбинацию приборов.
11. Отсоединить разъем пучка проводов.

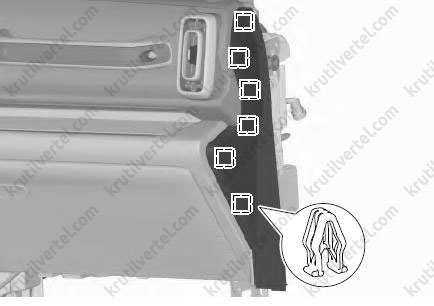

12. Высвободить 6 защелок, снять накладку с правой стороны передней панели.

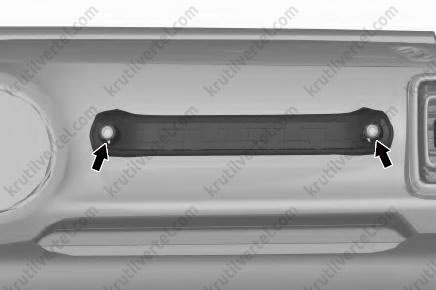

13. Снять крышку ручки передней панели, как показано на изображении ниже.
14. Выкрутить два болта крепления ручки передней панели.
15. Снять декоративную накладку передней панели.

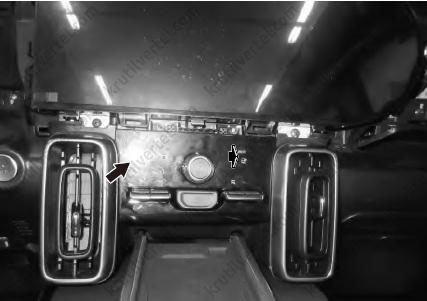

16. Выкрутить два винта и высвободить 3 фиксатора, как показано на изображении ниже.
17. Отсоединить переключатель центральной панели управления.
18. Отсоединить разъем пучка проводов переключателя центральной панели управления.
19. Снять переключатель центральной панели управления.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Компрессор
Снятие и установка
Снятие
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Перед началом работы автомобиль должен остыть до комнатной температуры.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Внимание
При обслуживании или ремонте автомобиля следите за тем, чтобы масло не попало в электромагнитную муфту компрессора, чтобы избежать ее повреждения.
При выполнении ремонта не повреждайте предупреждающую маркировку на деталях.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Удалить хладагент и масло из системы кондиционирования воздуха (подробнее, см. соответствующий раздел в данной главе).
3. Снять нижнюю защитную пластину переднего бампера.
4. Снять переднее правое колесо.
5. Снять ремень привода генератора (подробнее, см. соответствующий раздел в главе Механическая часть двигателя).

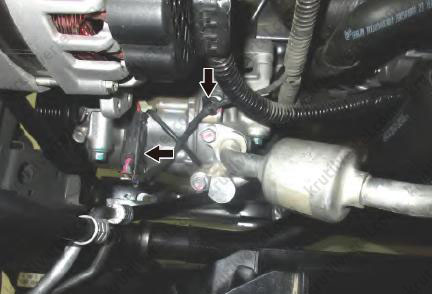

6. Отсоединить разъем пучка проводов и освободите хомут пучка проводов, как показано на изображении ниже.
7. Выкрутить два болта и отсоединить трубопровод кондиционера от компрессора.
Внимание
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

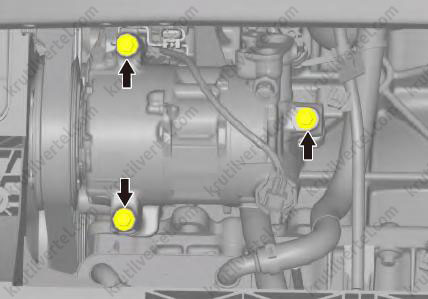

8. Выкрутить три болта крепления, показанные на рисунке ниже.
9. Снять компрессор в сборе.
Внимание
Во избежание необратимых повреждений запрещается разбирать детали.
Храните снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.
Установка
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Внимание
При выполнении ремонта не повреждайте предупреждающую маркировку на деталях.
Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
После завершения установки удалить пыль из системы и добавьте необходимое количество хладагента. Проверить, нет ли утечек хладагента, и проверить работоспособность системы.
1. Установка выполняется в последовательности, обратной последовательности снятия.
Примечание
Затянуть элементы крепления в соответствии с заданным значением момента силы.
Конденсатор
Снятие и установка
Снятие
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Перед началом работы автомобиль должен остыть до комнатной температуры.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Удалить хладагент и масло из системы кондиционирования воздуха/
3. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).
4. Снять замок капота.
5. Снять балку переднего бампера (подробнее, см. соответствующий раздел в главе Кузов).

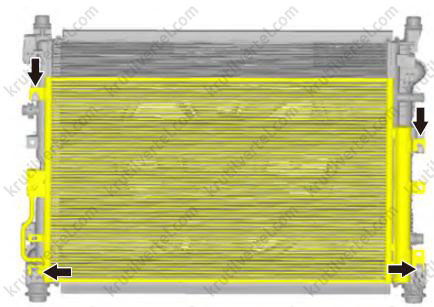

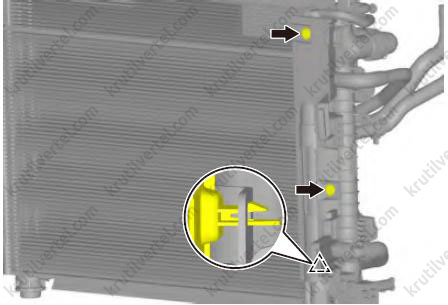

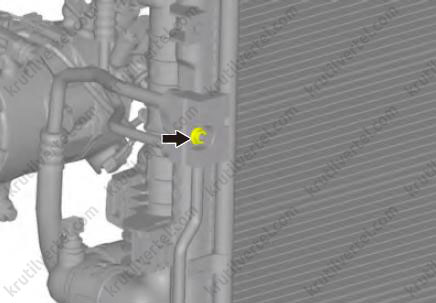

6. Высвободить 2 защелки, фиксатор и снять дефлектор конденсатора, как показано на изображении ниже.
7. Отвернуть гайку и отсоединить конденсатор от трубопровода контура кондиционера.
Внимание
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.
8. Высвободить 4 фиксатора, как показано на изображении ниже.
9. Снять конденсатор в сборе.
Установка
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Внимание
Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
После завершения установки удалить пыль из системы и добавьте необходимое количество хладагента. Проверить, нет ли утечек хладагента, и проверить работоспособность системы.
1. Установка выполняется в последовательности, обратной последовательности снятия/
Расширительный клапан
Снятие и установка
Снятие
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Перед началом работы автомобиль должен остыть до комнатной температуры.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
1. Удалить хладагент и масло из системы кондиционирования воздуха.
2. Выкрутить 7 болтов, 2 гайки, снять панель крепления термоизолирующего мата моторного отсека, как показано на изображении ниже.
3. Отвернуть гайку крепления и отсоединить шланг контура кондиционера, соединенного с расширительным клапаном.
Внимание
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.
4. Выкрутить два винта крепления, снять расширительный клапан, как показано на изображении ниже.
Внимание
Во избежание необратимых повреждений запрещается разбирать детали.
Хранить снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.
Установка
Внимание:
На рабочем месте строго запрещается курить. Следует установить предупреждающий знак «Курение запрещено».
Рабочее место должно быть оборудовано порошковым огнетушителем класса B.
Работы следует выполнять в помещении с хорошей вентиляцией, вдали от источников открытого огня.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Внимание
Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
После завершения установки удалить пыль из системы и добавьте необходимое количество хладагента. Проверить, нет ли утечек хладагента, и проверить работоспособность системы.
1. Установка выполняется в последовательности, обратной последовательности снятия.
