Система выпуска Haval Dargo с 2022 года

2. Система выпуска

Меры предосторожности при работе с элементами выпускной системы

Внимание:

• Применять только оригинальные или равноценные им запасные части, так как они способны выдерживать высокие температуры, обладают высокой антикоррозионной стойкостью и имеют правильную геометрию.
• Выполнять работы по техническому обслуживанию и ремонту выпускной системы после того, как она полностью остынет. Необходимо помнить о том, что сразу после остановки двигателя элементы выпускной системы имеют высокую температуру.
• Соблюдать осторожность, чтобы не порезать руки об острую кромку теплозащитного экрана.

Примечание:

При снятии и установке компонентов выхлопной системы рекомендуется руководствоваться приведенными ниже рисунками общего вида.

Внимание:

• При сборке всегда заменять прокладки выпускной системы новыми.
• Не подлежит использованию любой подогреваемый кислородный датчик 2, который роняли с высоты более 0,5 м на твердую поверхность. Заменять его новым.
• Перед установкой нового подогреваемого кислородного датчика 2, восстановить резьбу, используя специальное приспособление с нанесенной на него противоприхватной смазкой.
• Не перетягивать подогреваемый кислородный датчик 2, поскольку это может привести к его повреждению.
• В каждом соединении удалить отложения с соприкасающихся поверхностей. Надёжно соединить стыки, чтобы предотвратить прорыв выхлопных газов наружу.
• Временно затянуть гайки крепления со стороны выпускной системы и болты крепления со стороны автомобиля. Перед окончательной затяжкой гаек убедиться в том, что элементы выпускной системы не касаются окружающих их деталей.
• Устанавливать упругие элементы так, чтобы они сохраняли свою форму, не были перекручены, слишком сильно сжаты или растянуты.

Глушитель

Снятие и установка

Снятие

Внимание

Перед началом работ по техническому обслуживанию выключите двигатель и подождите 30 минут, чтобы избежать травм от деталей, разогретых до высокой температуры.

При выполнении данной операции потребуется помощник, необходимый для предотвращения падения деталей и причинения травм работающим.

Внимание

Если детали крепления откручиваются с трудом, нанести на них достаточное количество средства для удаления ржавчины. Одновременно уберите средство для удаления ржавчины, затягивая и ослабляя детали крепления, т. е. сначала вращайте их в направлении затягивания, а затем воспользуйтесь методом медленного ослабления и симметричного отсоединения.

1. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

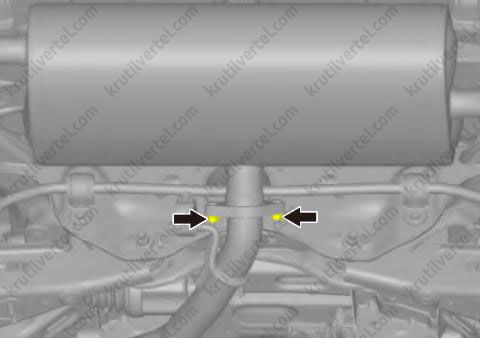

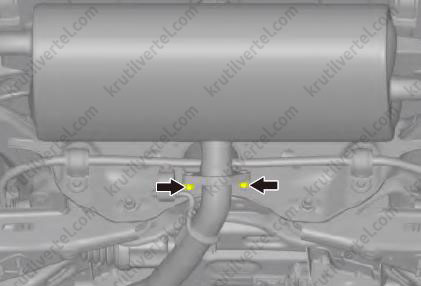

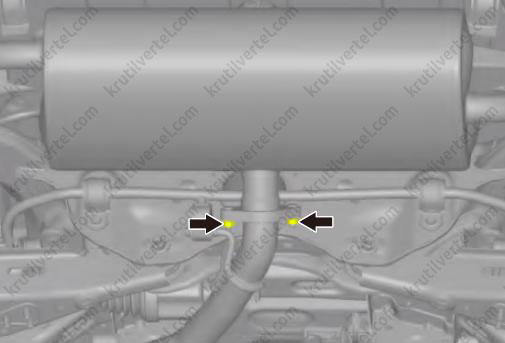

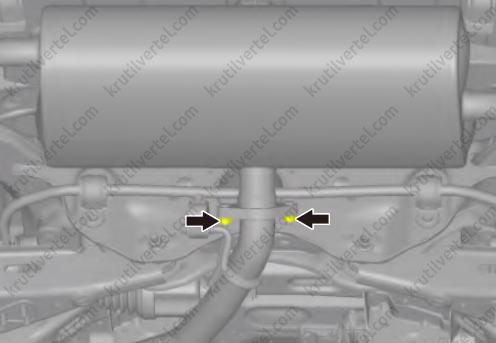

2. Отвернуть две гайки крепления и снять уплотнительную прокладку, как показано на изображении ниже.

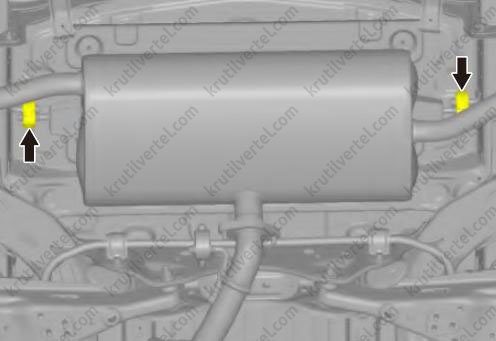

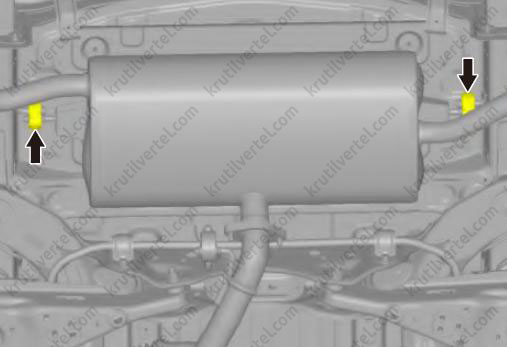

3. Снять резиновые подвесы с правой и левой сторон.

4. Снять основной глушитель.

Установка

Внимание

Выполнить замену уплотнительных деталей.

Затянуть элементы крепления заданными моментами затяжки.

1. Установить основной глушитель.

2. Установить резиновые подвесы с правой и левой сторон.

3. Установить новую уплотнительную прокладку, затянуть 2 гайки крепления.

4. Опустить автомобиль.

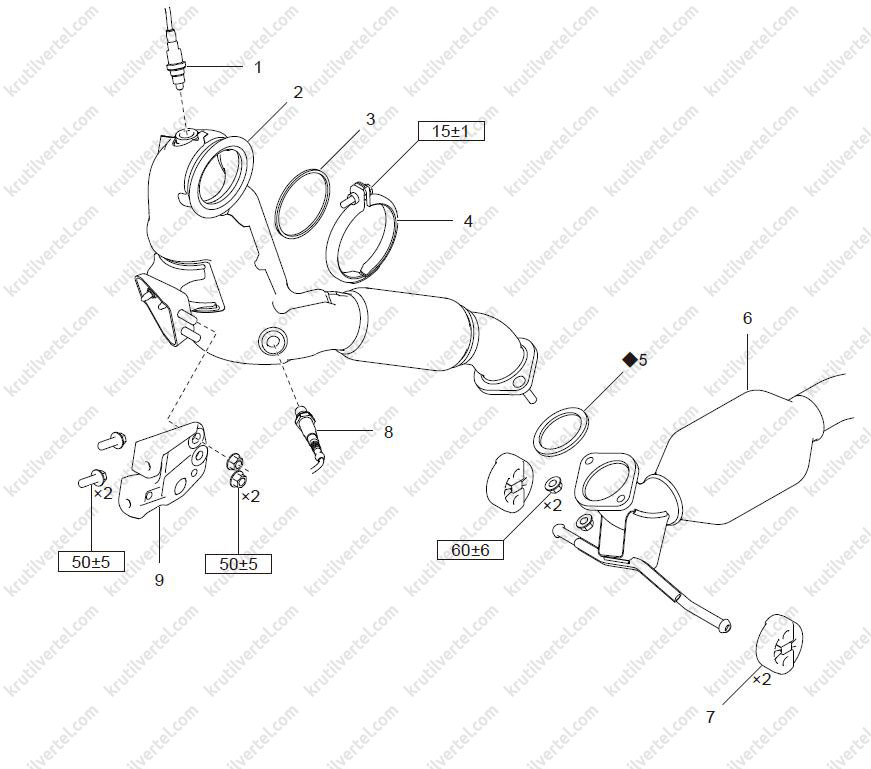

Каталитический конвертер (привод на одну ось)

*15 ±1 Н∙м 50±5 Н∙м 60±6 Н∙м*

1. Верхний кислородный датчик
2. Передний каталитический конвертер
3. Уплотнительное кольцо
4. Хомут крепления выхлопной трубы
5. Уплотнительная прокладка выхлопной трубы
6. Задний каталитический конвертер с дополнительным глушителем
7. Передняя подвеска системы выпуска
8. Нижний кислородный датчик
9. Крепление переднего каталитического конвертера

Снятие и установка

Снятие

Внимание

Прежде чем приступить к работе, убедиться, что горячие детали двигателя остыли.

Во избежание травм из-за случайного падения деталей выполняйте эту операцию с помощником.

Внимание

Если при снятии элементов крепления возникли трудности, нанести на них состав для удаления ржавчины. Сначала слегка затянуть их, а затем осторожно отверните.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять декоративную накладку двигателя.

3. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

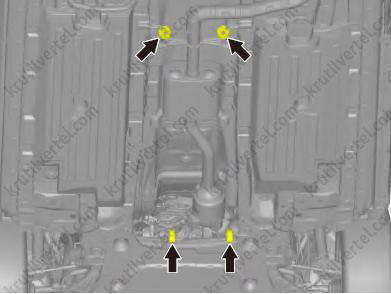

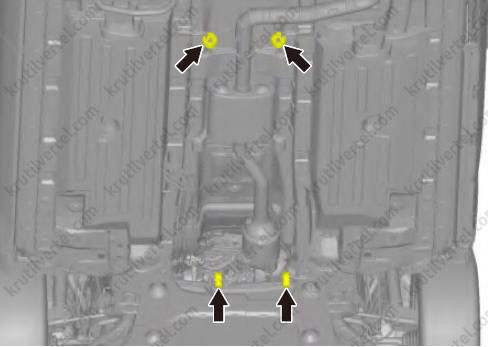

4. Снять 4 передних подвески системы выпуска, как показано на изображении ниже.

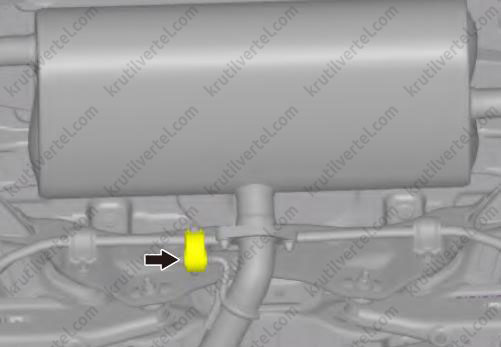

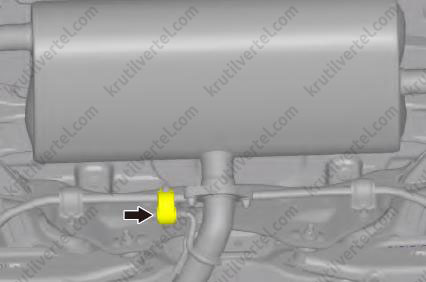

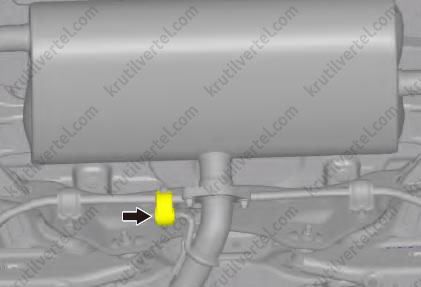

5. Снять резиновый подвес, показанный на рисунке ниже.

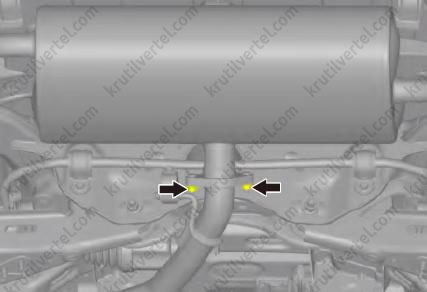

6. Отвернуть две гайки крепления и снять уплотнительную прокладку.

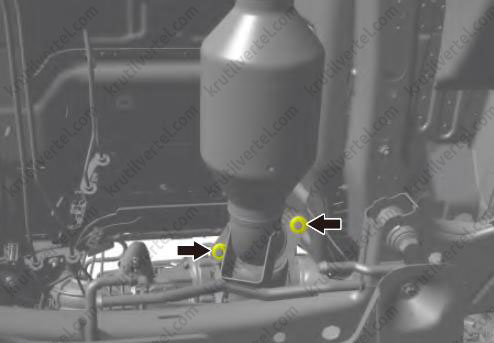

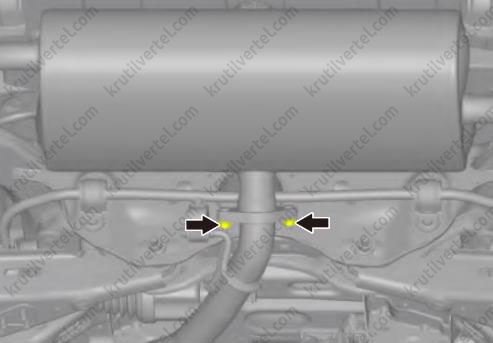

7. Отвернуть две гайки крепления, показанные на рисунке ниже.

8. Снять задний каталитический конвертер с дополнительным глушителем в сборе и уплотнительной прокладкой.

Внимание

Хранить снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.

9. Опустить автомобиль.

10. Снять теплозащитный экран турбокомпрессора.

11. Снять верхний кислородный датчик (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

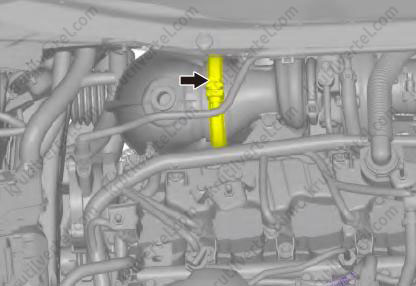

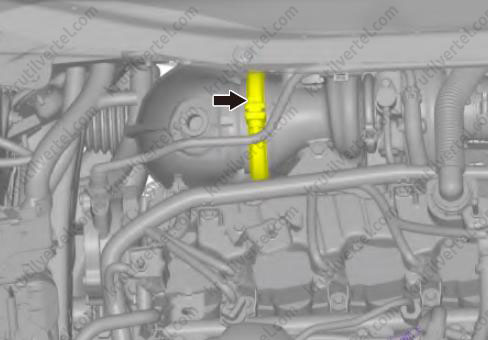

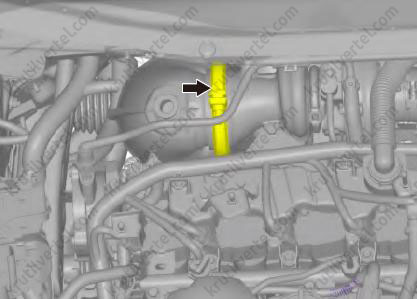

12. Ослабить хомуты выхлопной системы, как показано на изображении ниже.

13. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

14. Снять нижний кислородный датчик (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

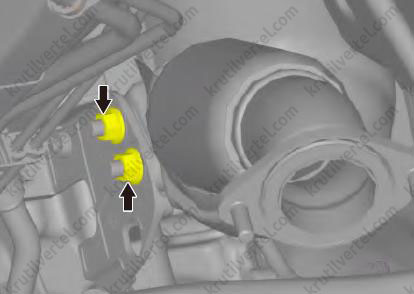

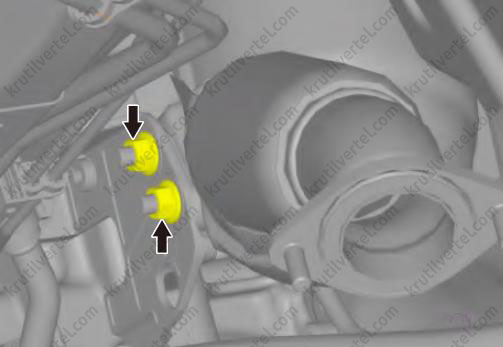

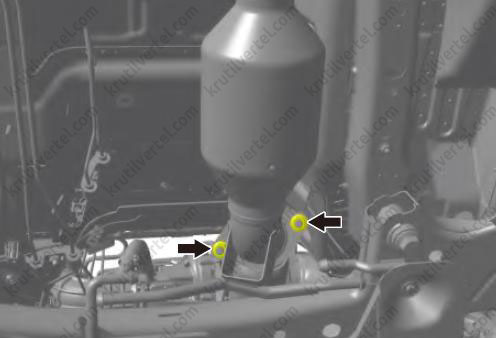

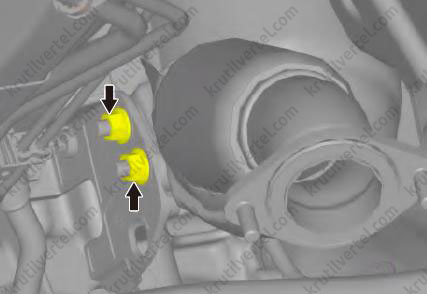

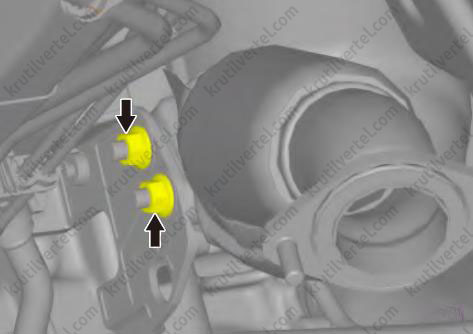

15. Отвернуть две гайки крепления переднего каталитического конвертера, как показано на изображении ниже.

16. Снять передний каталитический конвертер.

Внимание

Хранить снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.

Установка

Внимание

Прежде чем приступить к работе, убедиться, что горячие детали двигателя остыли.

Во избежание травм из-за случайного падения деталей выполняйте эту операцию с помощником.

Внимание:

Выполнить замену уплотнительных деталей.

Затянуть элементы крепления заданными моментами затяжки.

1. Установить передний каталитический конвертер в правильное положение/

Внимание

Перед установкой трубопроводов убедиться в отсутствии инородных материалов внутри него и в местах стыков.

После установки убедиться, что элементы трубопроводов надежно соединены.

2. Выполнить предварительную затяжку гаек крепления переднего каталитического конвертера, как показано на изображении ниже.

3. Опустить автомобиль.

4. Затянуть хомуты выхлопной системы, как показано на изображении ниже. Момент затяжки: 15±1 Н·м.

Внимание

Перед установкой трубопроводов убедиться в отсутствии инородных материалов внутри него и в местах стыков.

После установки убедиться, что элементы трубопроводов надежно соединены.

После снятия хомутов выхлопной системы их необходимо заменить; в исключительных случаях, при отсутствии новых хомутов, старые можно использовать повторно, но только один раз.

Убедиться, что поверхности соединения переднего каталитического конвертера и турбокомпрессора полностью совпадают.

5. Установить верхний кислородный датчик

6. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

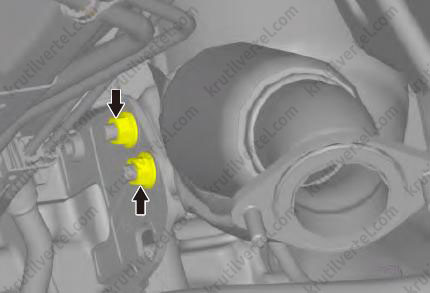

7. Затянуть две гайки крепления переднего каталитического конвертера, как показано на изображении ниже. Момент затяжки: 50 ± 5 Н·м.

8. Установить нижний кислородный датчик.

9. Установить задний каталитический конвертер с дополнительным глушителем в сборе.

Внимание

Перед установкой трубопроводов убедиться в отсутствии инородных материалов внутри него и в местах стыков.

После установки убедиться, что элементы трубопроводов надежно соединены.

10. Затянуть две гайки крепления. Момент затяжки: 60 ± 6 Н·м.

11. Затянуть две гайки крепления, показанные на рисунке ниже. Момент затяжки: 60 ± 6 Н·м.

12. Установить резиновый подвес, показанный на рисунке ниже.

13. Установить 4 передних подвески системы выпуска.

14. Опустить автомобиль.

15. Установить теплозащитный экран турбокомпрессора.

16. Установить декоративную накладку двигателя.

17. Подсоединить отрицательную клемму к аккумуляторной батарее.

Каталитический конвертер (полный привод)

Снятие и установка

Снятие

Внимание

Прежде чем приступить к работе, убедиться, что горячие детали двигателя остыли.

Во избежание травм из-за случайного падения деталей выполняйте эту операцию с помощником.

Внимание

Если при снятии элементов крепления возникли трудности, нанести на них состав для удаления ржавчины. Сначала слегка затянуть их, а затем осторожно отверните.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять декоративную накладку двигателя/

3. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

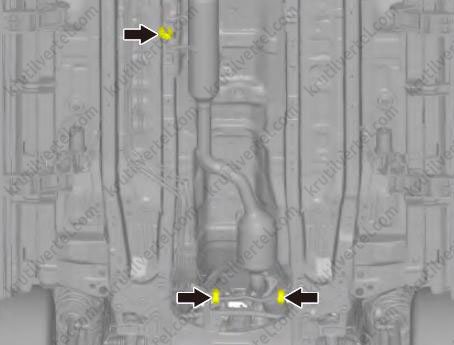

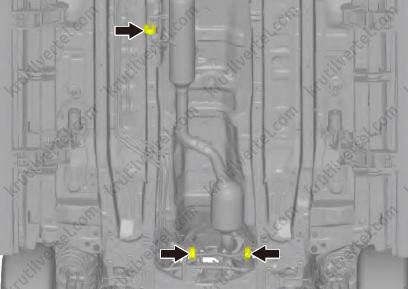

4. Снять три передние подвески выхлопной системы, как показано на изображении ниже.

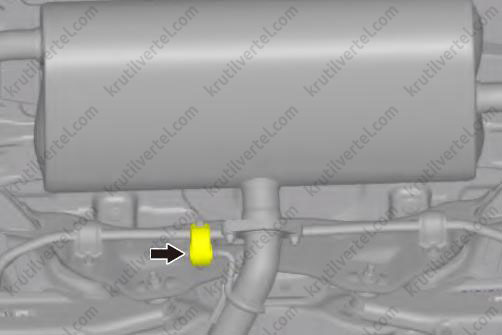

5. Снять резиновый подвес, показанный на рисунке ниже.

6. Отвернуть две гайки крепления и снять уплотнительную прокладку.

7. Отвернуть две гайки крепления.

8. Снять задний каталитический конвертер с дополнительным глушителем в сборе и уплотнительной прокладкой.

Внимание

Хранить снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.

9. Опустить автомобиль.

10. Снять теплозащитный экран турбокомпрессора.

11. Снять верхний кислородный датчик (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

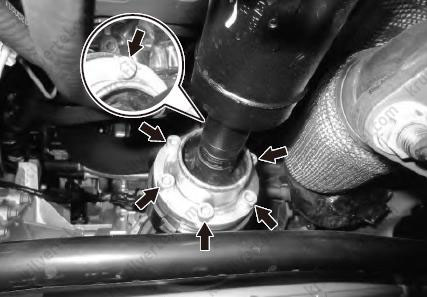

12. Выкрутить шесть болтов крепления, снять три шайбы, отсоединить фланец раздаточной коробки от фланца карданного вала заднего моста, как показано на изображении ниже.

Примечание

Нанести установочные отметки.

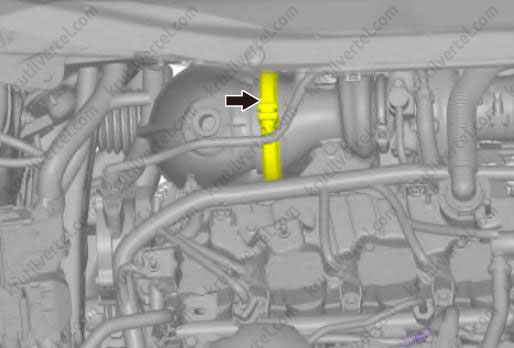

13. Ослабить хомуты выхлопной системы, как показано на изображении ниже.

14. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

15. Снять нижний кислородный датчик (подробнее, см. соответствующий раздел в главе Система питания и управления двигателем).

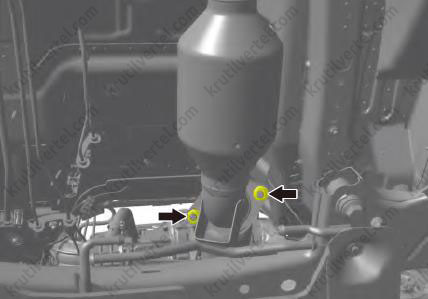

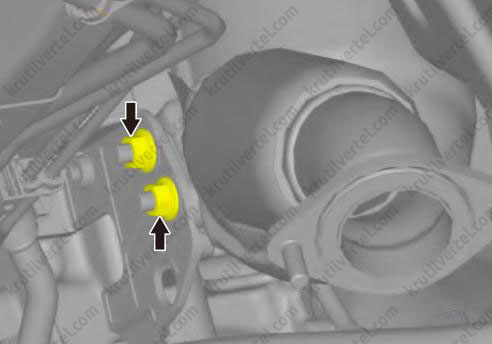

16. Отвернуть две гайки крепления переднего каталитического конвертера, как показано на изображении ниже.

17. Снять передний каталитический конвертер.

Внимание

Хранить снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.

Установка

Внимание

Прежде чем приступить к работе, убедиться, что горячие детали двигателя остыли.

Во избежание травм из-за случайного падения деталей выполняйте эту операцию с помощником.

Внимание

Выполнить замену уплотнительных деталей.

Затянуть элементы крепления заданными моментами затяжки.

1. Установить передний каталитический конвертер в правильное положение.

Внимание

Перед установкой трубопроводов убедиться в отсутствии инородных материалов внутри него и в местах стыков.

После установки убедиться, что элементы трубопроводов надежно соединены.

2. Выполнить предварительную затяжку двух гаек крепления переднего каталитического конвертера.

3. Опустить автомобиль в сборе

4. Затянуть хомуты выхлопной системы. Момент затяжки: 15±1 Н·м.

Внимание

Перед установкой трубопроводов убедиться в отсутствии инородных материалов внутри него и в местах стыков.

После установки убедиться, что элементы трубопроводов надежно соединены.

После снятия хомутов выхлопной системы их необходимо заменить; в исключительных случаях, при отсутствии новых хомутов, старые можно использовать повторно, но только один раз.

Убедиться, что поверхности соединения переднего каталитического конвертера и турбокомпрессора полностью совпадают.

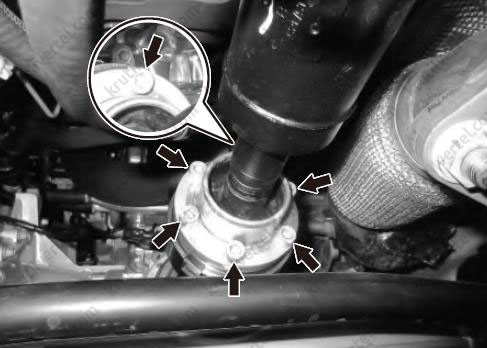

5. Совместить фланец раздаточной коробки с фланцем карданного вала заднего моста, установить 3 прокладки и затянуть 6 болтов крепления.

6. Установить верхний кислородный датчик.

7. Поднять автомобиль в сборе на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

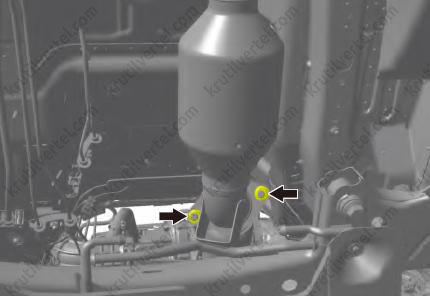

8. Затянуть две гайки крепления переднего каталитического конвертера, как показано на изображении ниже. Момент затяжки: 50 ± 5 Н·м.

9. Установить нижний кислородный датчик.

10. Установить задний каталитический конвертер с дополнительным глушителем в сборе.

Внимание

Перед установкой трубопроводов убедиться в отсутствии инородных материалов внутри него и в местах стыков.

После установки убедиться, что элементы трубопроводов надежно соединены.

11. Затянуть 2 гайки крепления, показанные на рисунке ниже. Момент затяжки: 60 ± 6 Н·м.

12. Затянуть 2 гайки крепления, показанные на рисунке ниже. Момент затяжки: 60 ± 6 Н·м.

13. Установить резиновый подвес.

14. Установить 3 передние подвески выхлопной системы, как показано на изображении ниже.

15. Опустить автомобиль в сборе.

16. Установить теплозащитный экран турбокомпрессора.

17. Установить декоративную накладку двигателя.

18. Подсоединить отрицательную клемму к аккумуляторной батарее.
