Экстерьер Haval Dargo с 2022 года

1. Экстерьер

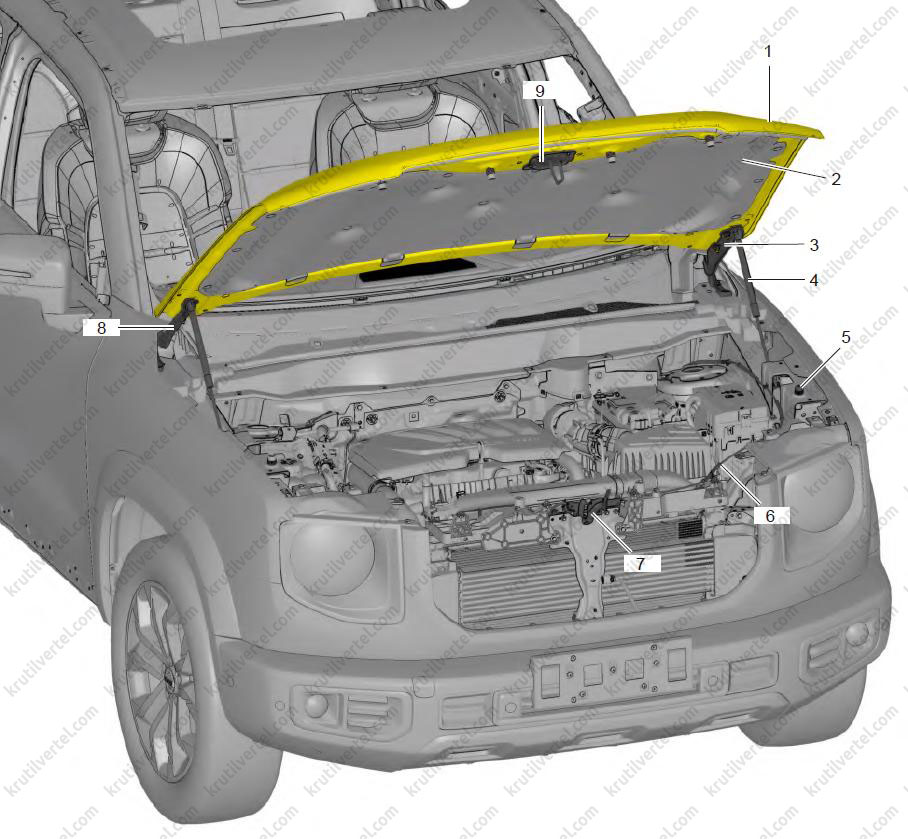

Капот

1. Капот в сборе
2. Теплоизолирующий мат капота
3. Левая петля капота
4. Газонаполненный упор капота
5. Регулируемый резиновый буферный блок
6. Троса отпирания замка капота
7. Замок капот
8. Правая петля капота
9. Фиксатор замка капота

Снятие и установка

Снятие

Внимание:

При снятии или установке упора капота следует использовать иные устройства для поддержки капота во избежание риска повреждения автомобиля или получения травм.

1. Поднять капот.

2. С помощью ассистента снять по 2 гайки с левой и правой сторон капота и снять капот в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка положения капота

1. Проверить положение капота.

2. Ослабить 4 крепежные гайки петель капота с обеих сторон.

3. Установить капот так, чтобы зазоры укладывались в заданный диапазон, как показано на изображении ниже.

4. После регулировки затянуть крепежные гайки петель капота.

5. Повернуть регулировочные блоки таким образом, чтобы поверхность кромки капота совпадали с кромками передних крыльев.

Примечание

Поворачивая упор, можно увеличивать или уменьшать высоту кромок.

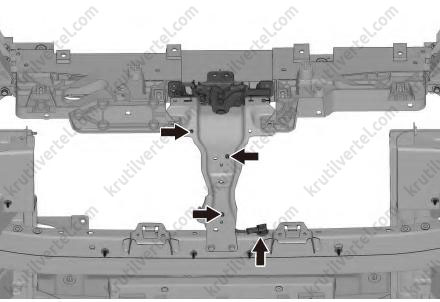

6. Ослабить 3 болта крепления.

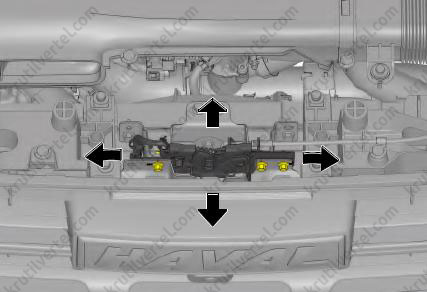

7. Отрегулировать положение замка капота таким образом, чтобы фиксатор легко входил в замок, как показано на изображении ниже.

8. После регулировки затянуть болты крепления замка капота.

Замок капота

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять переднюю крышку моторного отсека, как показано на изображении ниже.

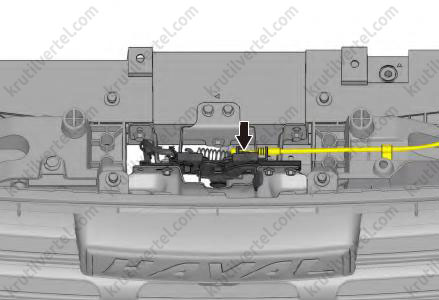

3. Отсоединить трос замка капота от замка, как показано на изображении ниже.

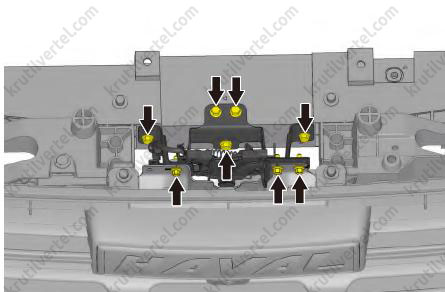

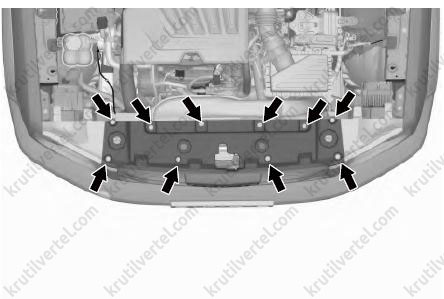

4. Выкрутить 8 болтов крепления, показанных на рисунке ниже.

5. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в данной главе).

6. Отсоединить разъем пучок проводов замка капота, высвободить хомут крепления пучка проводов и снять замок капота.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Трос замка капота

Снятие и установка

Снятие

1. Снять ручку открывания капота и отсоедините ее от троса.

2. Снять переднюю крышку моторного отсека.

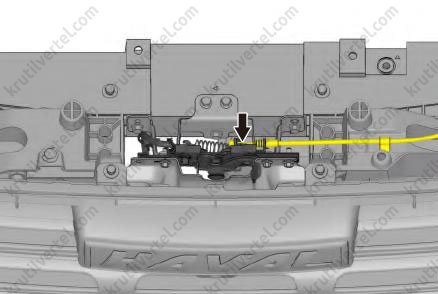

3. Отсоединить замок капота от троса, как показано на изображении ниже.

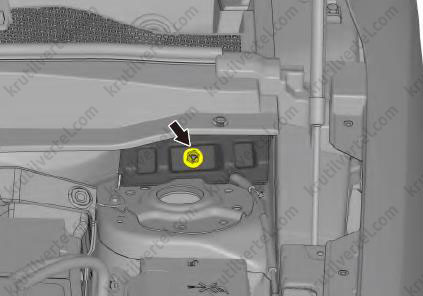

4. Отвернуть гайку крепления и снять левую панель облицовки.

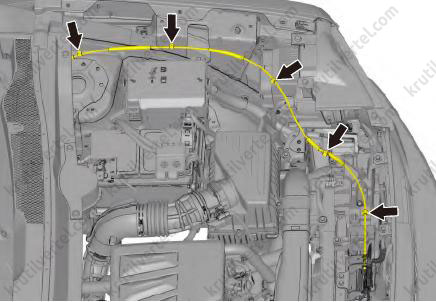

5. Снять трос замка капота, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Упор капота в сборе

Снятие и установка

Снятие

1. Поднять капот.

2. Обернуть наконечник отвертки изоляционной лентой.

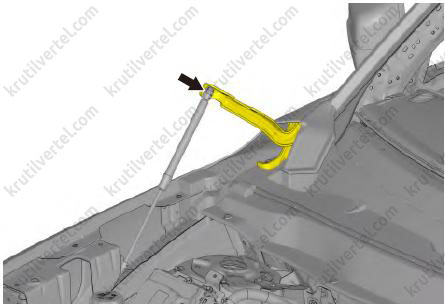

3. Вставить наконечник отвертки в зазор между металлическим стопорным кольцом и шарниром упора.

4. Аккуратно поддеть стопорное кольцо, чтобы оно вышло отсоединилось от шаровой головки шпильки.

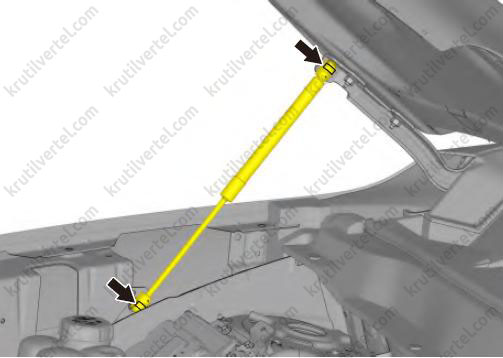

5. Отсоединить 2 шарнира и снять упор капота в сборе, как показано на изображении ниже.

Примечание

Не снимать металлическое стопорное кольцо с шарнира упора капота.

Металлическое стопорное кольцо, снятое с шарнира, не подлежит повторному использованию.

Снимая упор капота, поддерживайте капот рукой.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Петля капота

Снятие и установка

Снятие

Внимание:

При снятии или установке упора капота следует использовать иные устройства для поддержки капота во избежание риска повреждения автомобиля или получения травм.

Примечание

Порядок разборки правой стороны аналогичен порядку разборки левой стороны.

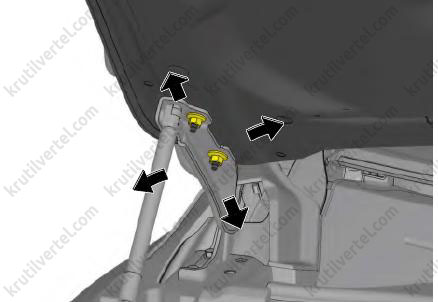

1. С помощью помощника снять капот.

2. Снять металлическое стопорное кольцо упора капота и отсоединить упор от петли, как показано на изображении ниже.

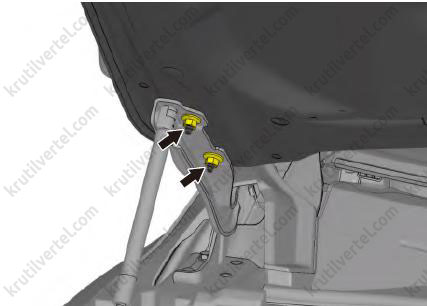

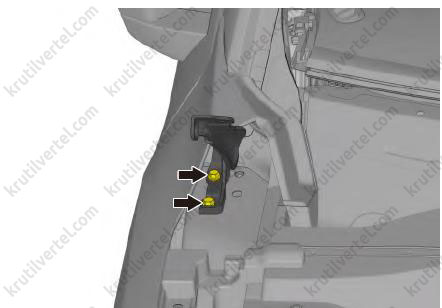

3. Выкрутить два болта крепления и снять саму петлю.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Бампер (в базовой комплектации)

Снятие

Внимание

При работе использовать перчатки.

Быть осторожным! Не поцарапать бампер и кузов автомобиля.

Снятие и установку бампера необходимо выполнять вместе с помощником.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

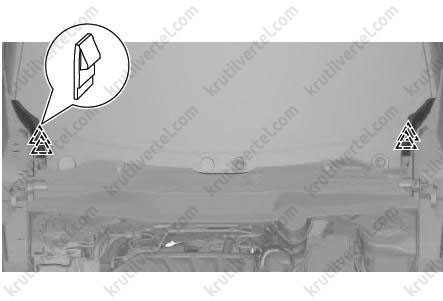

2. Разъединить 10 защелок и снять переднюю крышку двигателя в сборе, как показано на изображении ниже.

3. Выкрутить 4 болта крепления, показанные на рисунке ниже.

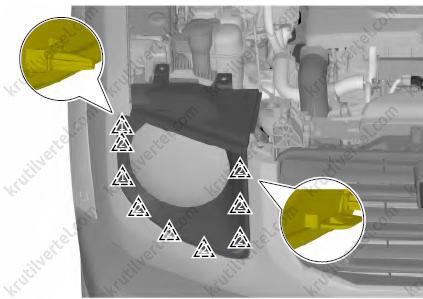

4. Разъединить 2 защелки, 2 фиксирующие опоры, 7 зажимов, снять левую/ правую комбинированную фару с рассеивателем в сборе.

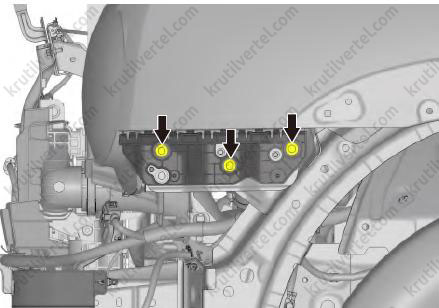

5. Снять 3 левых и 3 правых винта креплений передних подкрылков, как показано на изображении ниже.

6. Снять часть накладок расширителей арок передних колес.

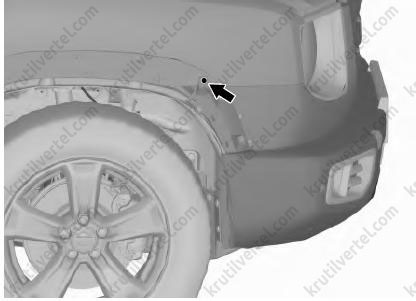

7. Снять с левой и с правой стороны кузова по винту крепления заднего бампера, как показано на изображении ниже.

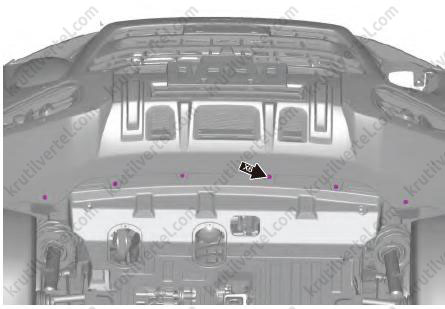

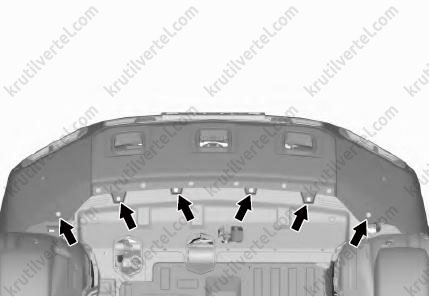

8. Снять 6 винтов крепления нижнего спойлера переднего бампера к переднему брызговику, как показано на изображении ниже.

9. Отсоединить разъем жгута проводов.

10. Снять передний бампер.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Решетка радиатора

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе.

3. Отсоединить разъем жгута проводов.

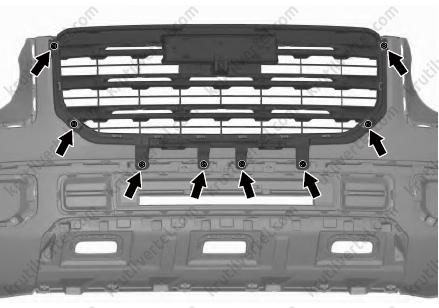

4. Выкрутить 8 винтов крепления, показанных на рисунке ниже.

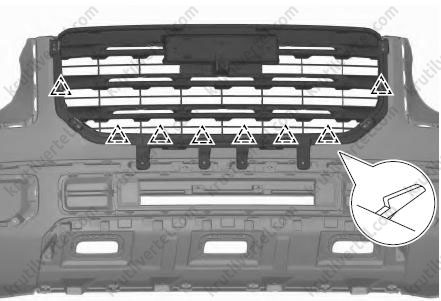

5. Высвободить 8 фиксаторов крепления.

6. Снять решетку радиатора.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задний бампер

Снятие и установка

Снятие

Внимание

Снятие и установку бампера необходимо выполнять вместе с помощником.

Быть осторожным! Не поцарапать бампер и кузов автомобиля.

При работе использовать перчатки.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

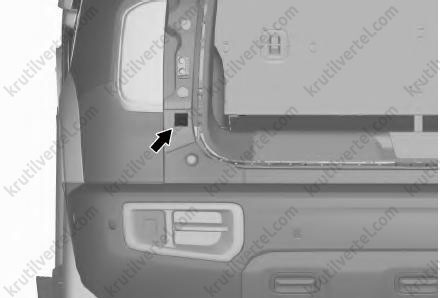

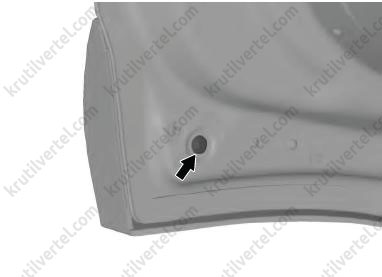

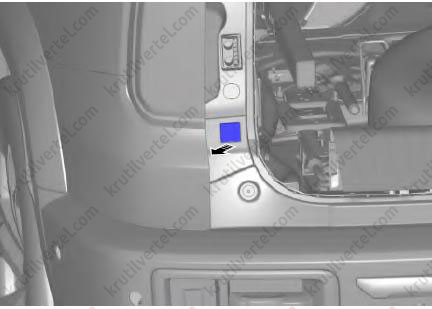

2. Снять с левой и с правой стороны кузова по заглушке болта крепления заднего бампера, как показано на изображении ниже.

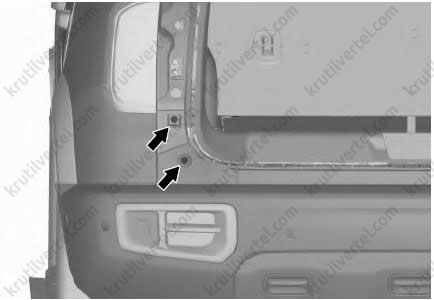

3. Снять с левой и с правой стороны кузова по два болта крепления заднего бампера, как показано на изображении ниже.

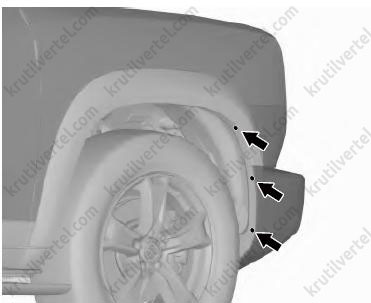

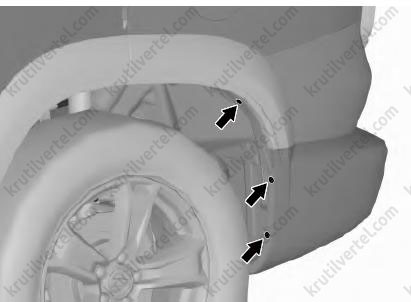

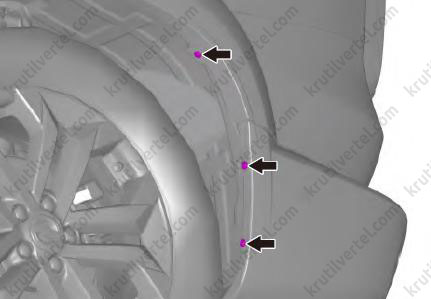

4. Снять с левого и с правого брызговиков по 3 винта крепления заднего бампера.

5. Снять задние части задних колесных арок.

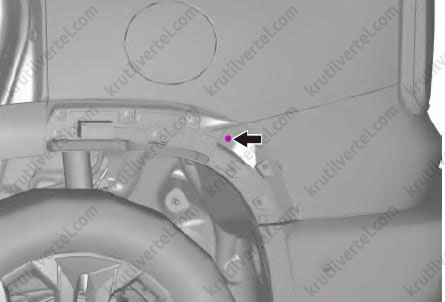

6. Снять с левой и с правой стороны кузова по винту крепления заднего бампера.

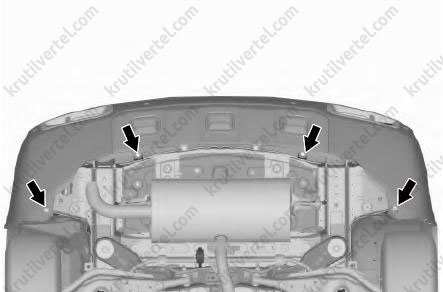

7. Выкрутить по 2 винта и 2 болта крепления заднего бампера к задним подкрылкам и кузову, как показано на изображении ниже.

8. Отсоединить разъем жгута проводов.

9. Снять задний бампер в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Передний бампер (рестайлинг)

Снятие и установка

Снятие

Внимание

При работе использовать перчатки.

Быть осторожным! Не поцарапать бампер и кузов автомобиля.

Снятие и установку бампера необходимо выполнять вместе с помощником.

Болты с внутренним шестигранником на переднем бампере являются декоративными деталями. Их нельзя вращать и снимать с помощью шестигранного ключа и иных металлических инструментов во избежание повреждений.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

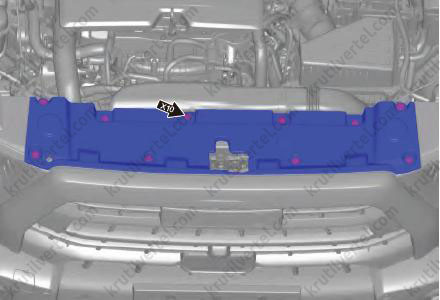

2. Высвободить 10 защелок и снять переднюю крышку моторного отсека, как показано на изображении ниже.

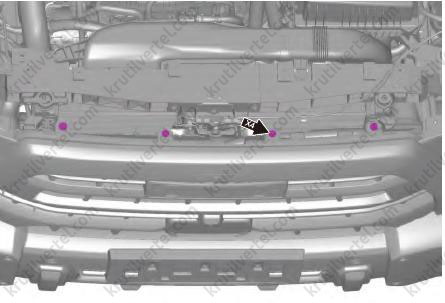

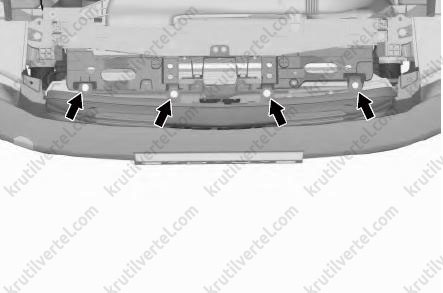

3. Выкрутить четыре болта крепления, показанные на рисунке ниже.

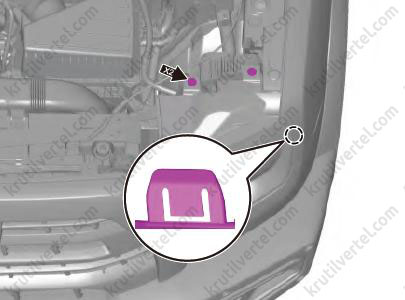

4. Высвободить 2 защелки и один фиксатор.

5. Снять часть накладок расширителей арок передних колес.

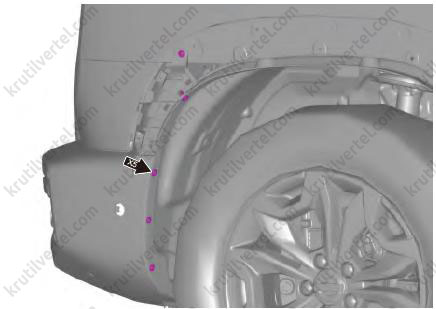

6. Выкрутить по 5 винтов с левой и с правой стороны, как показано на изображении ниже.

7. Выкрутить шесть болтов крепления, как показано на изображении ниже.

8. Отсоединить разъем пучка проводов.

9. Снять передний бампер в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Решетка радиатора

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе.

3. Отсоединить разъем пучка проводов.

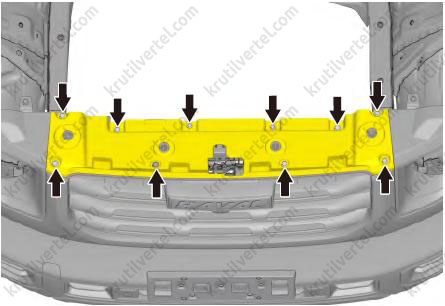

4. Выкрутить 10 винтов крепления, показанных на рисунке ниже.

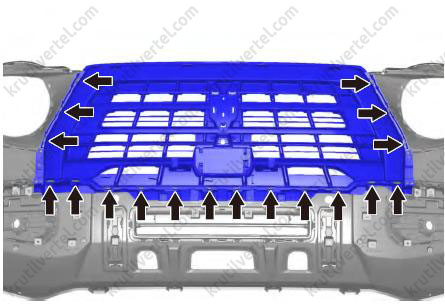

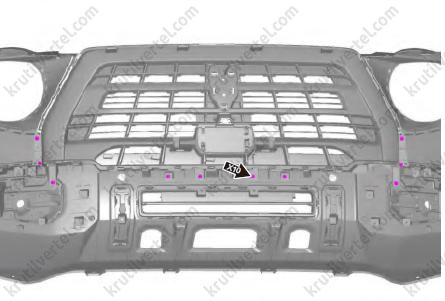

5. Высвободить 18 защелок, как показано на изображении ниже.

6. Снять решетку радиатора

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задний бампер (рестайлинг)

Снятие и установка

Снятие

Внимание

Снятие и установку бампера необходимо выполнять вместе с помощником.

Быть осторожным! Не поцарапать бампер и кузов автомобиля.

При работе использовать перчатки.

Болты с внутренним шестигранником на переднем бампере являются декоративными деталями. Их нельзя вращать и снимать с помощью шестигранного ключа и иных металлических инструментов во избежание повреждений.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

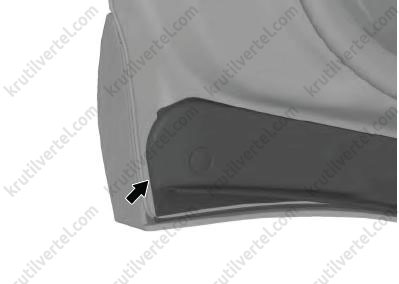

2. Снять с левой и с правой стороны кузова по заглушке болта крепления заднего бампера, как показано на изображении ниже.

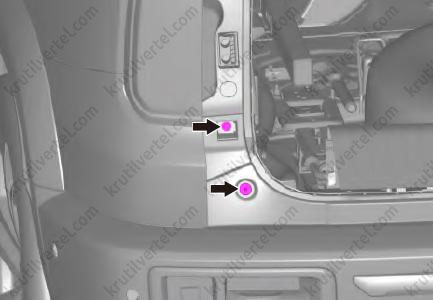

3. Снять с левой и с правой стороны кузова по 2 болта крепления заднего бампера, как показано на изображении ниже.

4. Снять с левого и с правого брызговиков по 3 винта крепления заднего бампера, как показано на изображении ниже.

5. Снять задние части облицовки расширителей арок задних колес.

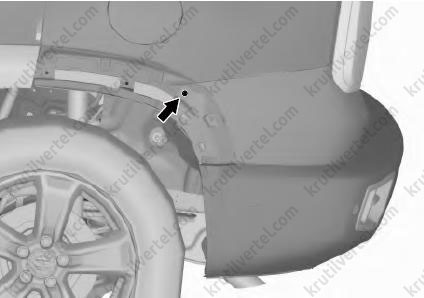

6. Снять с левой и с правой стороны кузова по винту крепления заднего бампера.

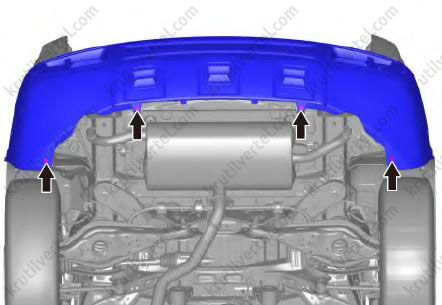

7. Выкрутить по 2 винта и 2 болта крепления заднего бампера к задним подкрылкам и кузову, как показано на изображении ниже.

8. Отсоединить разъем пучка проводов.

9. Снять задний бампер в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Облицовка воздухозаборного короба

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

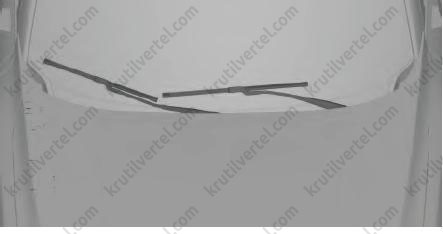

2. Снять рычаг очистителя ветрового стекла, как показано на изображении ниже.

3. Снять кожухи левой и правой петель капота, как показано на изображении ниже.

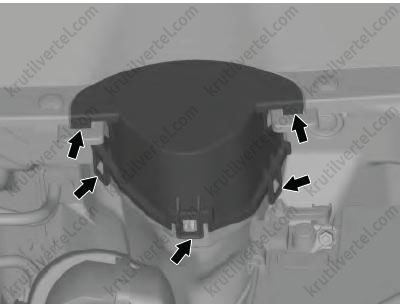

4. Высвободить 5 фиксаторов и снять крышку бачка тормозной жидкости.

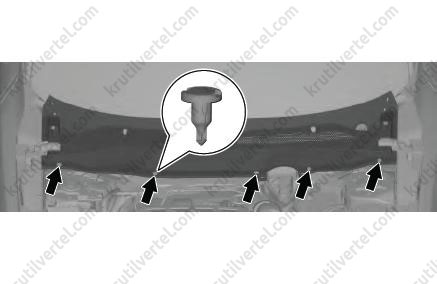

5. Высвободить 5 фиксаторов, отсоединить панель облицовки от ветрового стекла, отсоедините штуцер шланга омывателя, снять панель облицовки воздухозаборного короба и смежные детали.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Порог двери

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Поднять автомобиль на необходимую высоту.

2. Открыть дверь.

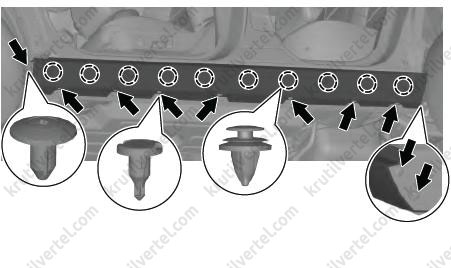

3. Высвободить 10 защелок и снять наружную декоративную панель порога двери, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Колесная арка

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

Болты с внутренним шестигранником на переднем бампере являются декоративными деталями. Их нельзя вращать и снимать с помощью шестигранного ключа и иных металлических инструментов во избежание повреждений.

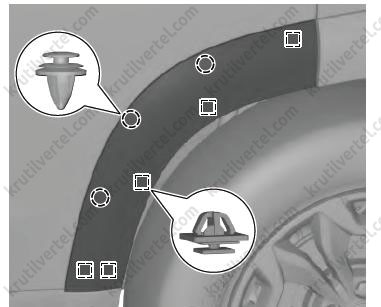

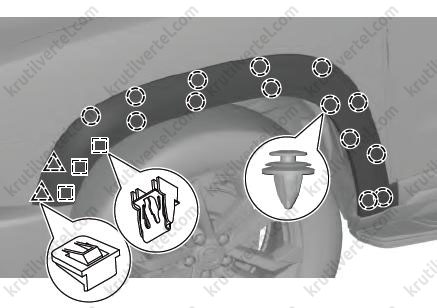

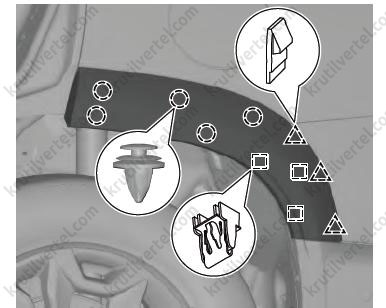

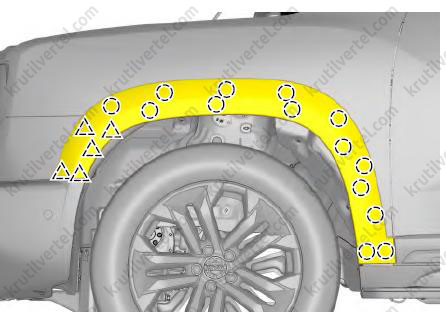

1. Снять 2 зажима, поддеть и снять 3 фиксатора и 14 защелок, затем снять панель облицовки расширителя арки переднего колеса, как показано на изображении ниже.

2. Открыть задние двери.

3. Отсоединить верхнюю часть уплотнителя нижней части проема задней двери, как показано на изображении ниже.

4. Выкрутить, показанный на рисунке ниже, винт крепления.

5. Снять 8 защелок, и переднюю часть облицовки расширителя арки заднего колеса, как показано на изображении ниже.

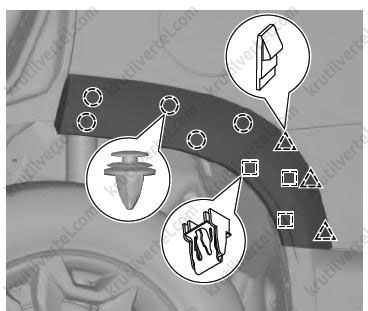

6. Поддеть и снять 3 зажима, 3 фиксатора и 5 защелок; затем снять заднюю часть облицовки расширителя арки заднего колеса, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Подкрылки

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Снять расширитель арки переднего колеса.

2. Поднять автомобиль на необходимую высоту.

3. Снять передние колеса.

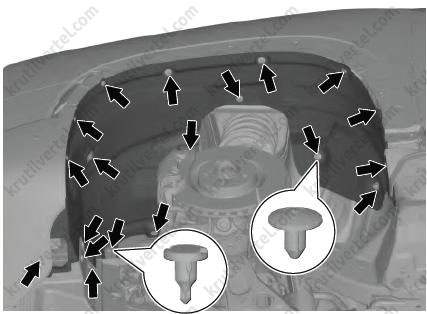

4. Выкрутить болт, три винта и гайку крепления, после чего снять 14 защелок и подкрылок переднего колеса.

5. Поддеть и снять 3 зажима, 3 фиксатора и 5 защелок; затем снять заднюю часть облицовки расширителя арки заднего колеса, как показано на изображении ниже.

6. Снять задние колеса, отвернув гайки крепления.

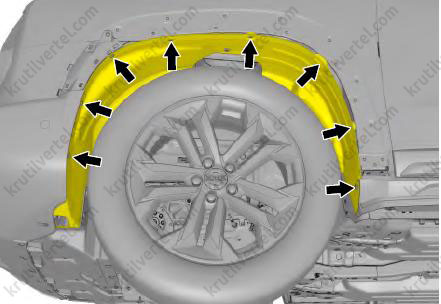

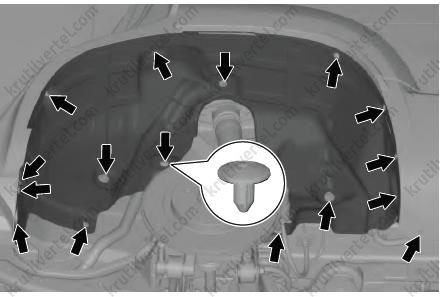

7. Выкрутить болт, четыре винта, семь гаек крепления, после чего снять 4 защелки. Снять подкрылок заднего колеса.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Крыло

Снятие и установка

Снятие

Примечание

Для защиты рук надеть перчатки.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять арку переднего левого колеса, как показано на изображении ниже.

3. Снять часть подкрылка переднего колеса, как показано на изображении ниже.

4. Снять передний бампер в сборе.

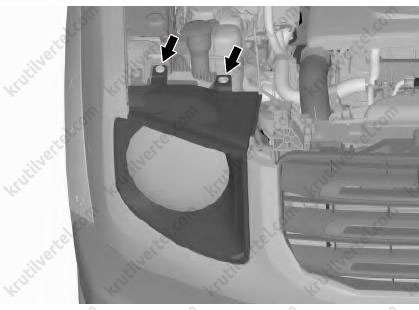

5. Снять левый кронштейн переднего бампера, как показано на изображении ниже.

6. Снять левый соединительный элемент уплотнителя моторного отсека.

7. Снять кожух левой петли капота.

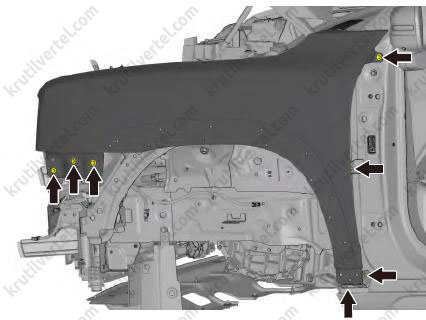

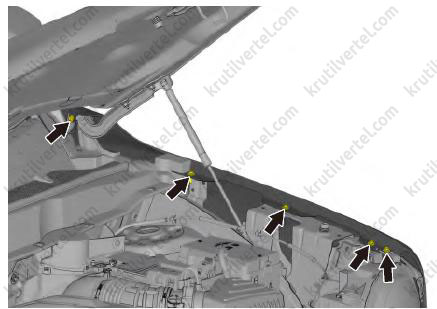

8. Выкрутить 12 болтов крепления, затем снять левое крыло, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Балка переднего бампера

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе.

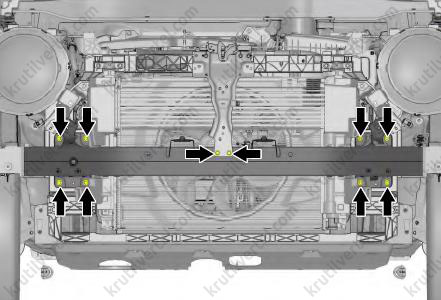

3. Выкрутить 10 болтов крепления, затем снять балку переднего бампера в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Балка заднего бампера

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять задний бампер в сборе (подробнее, см. соответствующий раздел в данной главе).

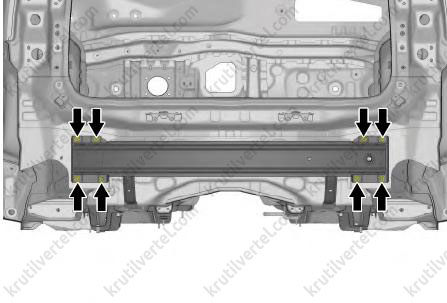

3. Отвернуть 4 гайки крепления, затем снять балку заднего бампера в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
