8. Мультимедиа

Мультимедийный проигрыватель

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять облицовку в зоне коленей водителя.

3. Снять комбинацию приборов.

4. Снять дисплей в сборе.

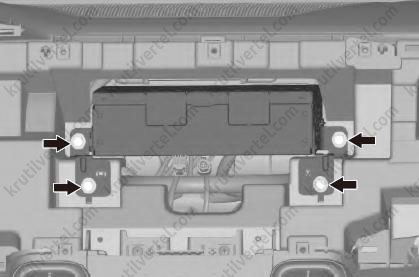

5. Выкрутить четыре болта крепления.

6. Отсоединить разъем жгута проводов.

7. Снять мультимедийный проигрыватель.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание

После замены мультимедийного проигрывателя необходимо подключить диагностический прибор и выполнить следующие действия:

Внимание

Ввести VIN-код автомобиля.
Ввести ключ SecOC.
Ввести CC-код автомобиля.
Выполнить запрос состояния сертификата PKI.
Ввести код конфигурации в режиме онлайн.
Сбросьте коды ошибок.
Выключить заводской режим.

Дисплей

Снятие и установка

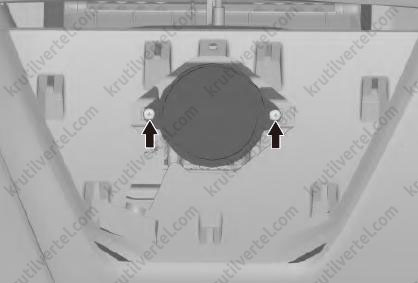

5. Отсоединить разъем жгута электропроводки.

6. Снять центральный динамик.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Высокочастотный динамик передней двери

Проверка

Примечание

Если есть посторонний шум от высокочастотного динамика, установить его на другую сторону для проверки.

1. Если после установки на другую сторону посторонний шум высокочастотного динамика прекратился, и в установленном на другую сторону высокочастотном динамике тоже нет шумов, это указывает на неисправность соединения в пучке проводов.

2. Если после установки с другой стороны посторонний шум высокочастотного динамика прекратился, а проверяемый высоко частотный динамик после возвращение на свое прежнее место по-прежнему шумит, это указывает на неисправность высокочастотного динамика.

3. Если после установки высокочастотного динамика с другой стороны шум сохраняется, то неисправность не в высокочастотном динамике.

Снятие и установка

Снятие

2. Снять верхнюю декоративную панель стойки А.

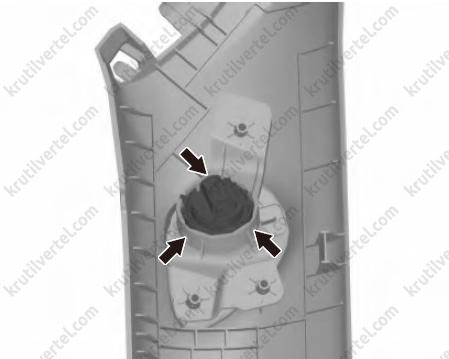

3. Высвободить 3 фиксатора крепления.

4. Снять высокочастотный динамик передней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Низкочастотный динамик передней двери

Проверка

Примечание

При наличии шума от низкочастотного динамика для проверки замените его другим низкочастотным динамиком.

1. Если после замены на другой низкочастотный динамик шум исчезает и больше не возникает после установки первоначального низкочастотного динамика, это означает, то причиной шума является плохая электропроводка жгута проводов.

2. Если после замены на другой низкочастотный динамик шум исчезает, но повторно возникает после установки первоначального низкочастотного динамика, то это означает, что данный низкочастотный динамик неисправен.

3. Если после замены на другой низкочастотный динамик шум не исчезает, это означает, что проблема не в динамике.

Снятие и установка

Снятие

2. Снять обивку передней двери.

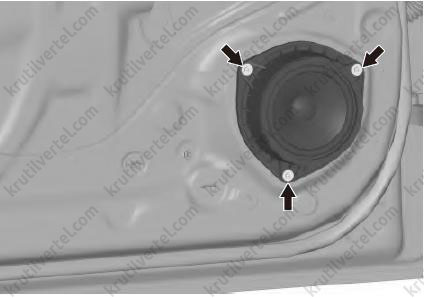

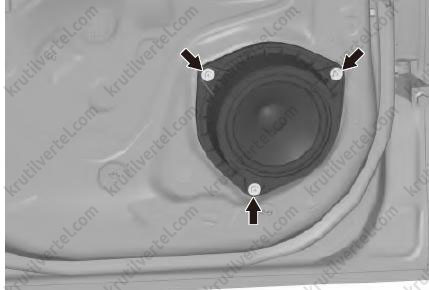

3. Выкрутить три винта крепления, как показано на изображении ниже.

4. Отсоединить разъем жгута электропроводки.

5. Снять низкочастотный динамик передней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Высокочастотный динамик задней двери

Проверка

Примечание

Если есть посторонний шум от высокочастотного динамика, установить его на другую сторону для проверки.

2. Если после установки с другой стороны посторонний шум высокочастотного динамика прекратился, а проверяемый высокочастотный динамик после возвращение на свое прежнее место по-прежнему шумит, это указывает на неисправность высокочастотного динамика.

3. Если после установки высокочастотного динамика с другой стороны шум сохраняется, то неисправность не в высокочастотном динамике

Снятие и установка

Снятие

2. Снять обивку задней двери.

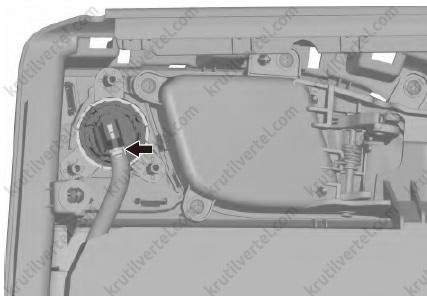

3. Отсоединить разъем жгута электропроводки, как показано на изображении ниже.

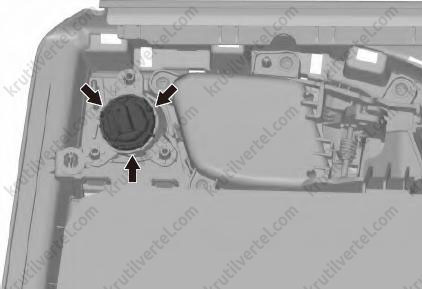

4. Высвободить 3 фиксатора крепления.

5. Извлечь высокочастотный динамик задней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Низкочастотный динамик задней двери

Проверка

Примечание

При наличии шума от низкочастотного динамика для проверки замените его другим низкочастотным динамиком.

Снятие и установка

Снятие

2. Снять обивку задней двери.

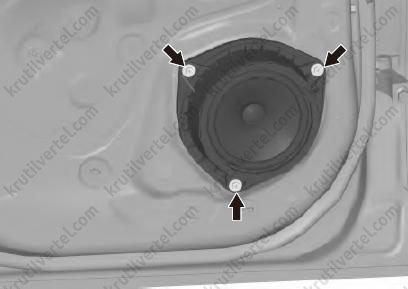

3. Выкрутить три винта. Крепления, показанные на рисунке ниже.

4. Отсоединить разъем жгута электропроводки.

5. Снять низкочастотный динамик задней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Широкополосный динамик задней двери

Проверка технического состояния

Примечание

При наличии шума от широкополосного динамика для проверки замените его другим широкополосным динамиком.

1. Если после замены на другой широкополосный динамик шум исчезает и больше не возникает после установки первоначального широкополосного динамика, это означает, то причиной шума является плохая электропроводка жгута проводов.

2. Если после замены на другой широкополосный динамик шум исчезает, но повторно возникает после установки первоначального широкополосного динамика, это означает, что данный широкополосный динамик неисправен.

3. Если после замены на другой широкополосный динамик шум не исчезает, это означает, что проблема не в динамике.
