Обслуживание системы Haval Dargo с 2022 года

2. Обслуживание системы

Меры предосторожности

Общие сведения меры предосторожности при обращении с хладагентом

1. Хладагент HFC-134а обладает высокой летучестью. Попадание капли хладагента на кожу может вызвать местное обморожение. Во время работ с хладагентом обязательно использование перчаток.

2. Используйте очки для защиты глаз и перчатки для защиты рук. При попадании хладагента в глаза немедленно промойте их водой.

3. Емкость с хладагентом HFC-134а находится под высоким давлением. Запрещается хранить емкость в местах, где она может подвергнуться воздействию высоких температур. Температура хранения не должна превышать 52 °C.

4. Герметичность системы проверяйте электронным течеискателем. Следует помнить, что хладагент HFC-134а при воздействии на него открытого пламени выделяет высокотоксичный газ фосген.

5. Для заправки контура хладагента HFC-134а используйте только масло указанной марки. Применение масел других марок может вызвать выход системы из строя.

6. Поскольку масло PAG интенсивно поглощает влагу из окружающего воздуха, следует соблюдать следующие меры предосторожности:

• При снятии каких-либо деталей контура хладагента, сразу же заглушите отверстия для защиты от попадания влаги.

• При установке деталей контура хладагента снимайте заглушки отверстий непосредственно перед установкой деталей.

• Присоединение всех трубопроводов и шлангов производите как можно быстрей, чтобы предотвратить попадание влаги в систему кондиционера.

• Используйте компрессорное масло только указанной марки из герметичной емкости.

7. При случайной утечке хладагента из системы, проветрите рабочее место прежде, чем продолжить работу.

Меры предосторожности при замене деталей системы кондиционирования воздуха

1. Запрещено ослаблять соединения деталей до слива хладагента из системы.

2. Для предотвращения попадания влаги сразу же закрывайте открытые отверстия деталей колпачками или заглушками.

3. Снимайте защитные заглушки только непосредственно перед установкой детали.

4. При присоединении штуцеров деталей обязательно ставьте новые уплотнительные кольца, предварительно нанеся на штуцер и уплотнение хладагент или масло.

Техническое обслуживание трубопровода и соединений

При использовании хладагента, не содержащего влаги, и рекомендованных смазок, внутренние поверхности элементов системы охлаждения будут сохранять химическую стойкость. Повышенное содержание загрязнений, влаги или воздуха может нарушить химическую стойкость внутренних поверхностей и, в итоге, привести к возникновению неисправностей или серьезных повреждений.

Меры предосторожности, обязательные к соблюдению

1. При необходимости разгерметизации системы охлаждения, подготовьте заранее все инструменты и запасные части, которые потребуются для выполнения обслуживания системы, для того чтобы система находилась в разгерметизированном состоянии строго необходимое время.

2. Закрывайте пробками или заглушками все трубопроводы и соединения непосредственно после их отсоединения во избежание попадания загрязнений и влаги.

3. Все трубопроводы и другие элементы систем автомобиля, хранящихся на складе запчастей, до момента приведения в состояние готовности к использованию должны быть герметично упакованы, либо их отверстия должны быть закрыты заглушками.

4. Запрещается гнуть формованные элементы трубопроводов системы для подгонки по месту. При обслуживании холодильных установок используйте элементы трубопроводов требуемой формы.

5. Все приспособления, включая коллектор для залива хладагента, коллектор для подключения манометра и шланги для выполнения проверок, должны быть чистыми и сухими.

При обслуживании системы

Примечание:

• Оборудование, используемое для удаления хладагента HFC-134a(R-134a) из систем кондиционирования воздуха, должно быть сертифицировано и соответствовать требованиям стандартов SAE J2210.
• В случае аварийного выброса хладагента перед возобновлением работ необходимо проветрить помещение.
• Дополнительная информация в области техники безопасности и охраны труда может быть получена у производителей хладагента и масла.

Внимание:

• Пары масла или хладагента, используемых в системе кондиционирования, могут вызвать раздражение глаз или носоглотки.
• Соблюдайте осторожность при подсоединении оборудования для технического обслуживания.
• Не вдыхайте хладагент или пары.

Создание разрежения в системе

1. В случае разгерметизации системы, например, в процессе монтажа или ремонта, из нее необходимо выкачать воздух с использованием системы слива, переработки и заправки хладагентом R-134a. (Если система находилась в открытом состоянии несколько дней, необходимо заменить ресивер-осушитель и провести откачку воздуха в течение нескольких часов).

2. Подключите систему слива, переработки и заправки хладагента R-134a к отверстиям высокого и низкого давления, в соответствии с инструкциями ее производителя.

3. Примерно через 10 минут убедитесь, что манометр низкого давления показывает разрежение ниже 93,3 кПа. Если разрежение получить не удается, это указывает на негерметичность системы. Частично зарядите систему и испытайте ее на герметичность.

4. Извлечь клапан низкого давления из технологического отверстия низкого давления.

Зарядка системы хладагентом

1. Подключите систему слива, переработки и заправки хладагентом R-134a к отверстию высокого давления, как показано на рисунке и в соответствии с инструкциями ее производителя.

2. Добавьте такое же количество нового масла хладагента в систему, какое было слито ранее. Используйте только рекомендованное масло хладагента. Заправьте в систему требуемое количество хладагента R-134a. Переполнение системы хладагентом может вывести компрессор из строя.

Компрессорное масло

Технические характеристики масел

1. В системе HFC-134a используется синтетическое (PAG) компрессорное масло, а в системе R-12 — минеральное. Эти два типа масел смешивать нельзя.

2. Марка компрессорного масла (PAG) меняется в зависимости от модели компрессора. Используйте масло только той марки, которая указана для данной модели компрессора.

Обращение с маслом

1. Не допускайте попадания в масло влаги, пыли, металлических частиц и т.п.

2. Не смешивайте масла разных марок.

3. При длительном воздействии воздуха на масло содержание влаги в нем возрастает. После заправки и долива масла, сразу же плотно закрывайте емкость (компрессорное масло системы HFC-134a впитывает влагу очень быстро).

4. Компрессорные масла должны храниться только в металлических емкостях. Хранение масел в пластмассовых емкостях запрещено.

Проверка уровня масла в компрессоре

Масло для смазки компрессора во время его работы циркулирует в системе. Во всех случаях, когда производится замена деталей системы или происходит утечка большого количества хладагента, добавляйте масло для восстановления его первоначального количества.

Заправка компрессора маслом

Масло и хладагент обладают близкими свойствами. В процессе нормальной работы часть масла циркулирует в системе вместе с хладагентом. Перед проведением проверки уровня масла в системе или замены каких-либо элементов системы, необходимо на некоторое время включить компрессор, чтобы обеспечить заправку масла. Данная процедура выполняется в следующем порядке:

1. Откройте все двери и капот двигателя.

2. Запустить двигатель; переведите переключатель кондиционера в положение ON (ВКЛ) и установить ручку управления электродвигателем вентилятора в положение, соответствующее максимальной частоте вращения.

3. Оставьте компрессор работающим на 20 минут при частоте вращения в пределах 800...1000 об/мин, для того чтобы привести систему в действие.

4. Остановите двигатель.

Соединения с уплотнительными кольцами

Внимание:

Всегда используйте новое уплотнительное кольцо.

Чтобы не допустить попадания на уплотнительные кольца различного рода волокон, что может вызвать утечку хладагента, проводите работы по установке уплотнительных колец без перчаток и без использования ветоши.

Во избежание прилипания уплотнительных колец нанесите на них перед установкой компрессорное масло.

Для затяжки фитингов с уплотнительными кольцами используйте динамометрический ключ. Чрезмерная затяжка приведет к повреждению уплотнительного кольца и деформации торца трубки.

В том случае, если работа была прервана до окончательного соединения труб, закройте трубы, детали и фитинги при помощи заглушек или клейкой ленты, чтобы не допустить попадания посторонних предметов.

Проведите визуальный осмотр поверхностей и посадочных поверхностей уплотнительных колец, резьбы и точек соединения. В случае обнаружения повреждений, заменить соответствующие детали.

Устанавливайте уплотнительные кольца строго в канавки трубок.

Для смазки уплотнительных колец используйте компрессорное масло, указанное в руководстве по техническому обслуживанию.

Перед установкой нанесите компрессорное масло на верхние и боковые части уплотнительных колец.

Нанесите компрессорное масло на канавки трубки.

После затяжки соединения удалить излишки компрессорного масла с мест соединений, а также любое другое масло, которое могло попасть на кузов и другие узлы автомобиля, при помощи куска чистой ткани.

Если после затяжки соединений имеются подозрения на утечку, не затягивайте соединения еще сильнее, а разъедините их, снять уплотнительные кольца и проверить их состояние, а также состояние резьбы и соединяемых поверхностей.

Меры предосторожности при работе с соединениями магистралей хладагента

Примечание:

• Быстроразъемные соединения не требуют инструментов при соединении трубопроводов.
• В отличие от обычных соединений с штуцерами и гайками, быстроразъемные соединения не требуют контроля момента затяжки.
• Для расстыковки быстроразъемного соединения использовать специальный съемник.

Внимание:

При замене или очистке элементов системы кондиционера следовать приведенным ниже инструкциям:

• Когда компрессор снят, хранить его в том положении, в котором он установлен на автомобиле. В противном случае масло попадет в камеру низкого давления.
• При соединении трубок всегда использовать динамометрический ключ для затяжки и ключ с другой стороны для удержания.
• После отсоединения трубопроводов немедленно заглушить все отверстия для предотвращения попадания внутрь грязи и влаги.
• При установке кондиционера на автомобиль подсоединять трубопроводы в последнюю очередь. Не извлекать уплотнительные колпачки из трубопроводов и других деталей, пока это не потребуется для соединения.
• Деталям, хранившимся в холодном месте, необходимо дать время нагреться до комнатной температуры, прежде чем извлекать уплотнительные колпачки. Это предотвратит образование конденсата внутри элементов кондиционера.
• Тщательно удалить влагу из системы кондиционирования перед заправкой хладагентом.
• Всегда заменять использованные уплотнительные кольца новыми.
• При соединении трубопроводов смазать маслом окружность уплотнительных колец, как показано на рисунке. Следить за тем, чтобы масло не попало на резьбовую часть.
• Уплотнительное кольцо должно быть плотно установлено в канавке трубопровода.
• При замене уплотнительного кольца соблюдать осторожность, чтобы не повредить уплотнительное кольцо и трубопровод.
• Соединять трубопровод до щелчка, затем затянуть гайку или болт от руки до плотного прилегания. Проверить правильность установки уплотнительного кольца на трубопровод.
• После подсоединения линии провести проверку на предмет утечек и убедиться в отсутствии утечек из соединений. При обнаружении утечки хладагента рассоединить линию и заменить уплотнительное кольцо. Затем затянуть соединение установленным моментом затяжки.

Меры предосторожности при обслуживании компрессора

• Закрыть все отверстия для предотвращения попадания внутрь влаги и посторонних предметов.
• Когда компрессор снят, хранить его в том положении, в котором он установлен на автомобиле.
• При замене или ремонте компрессора строго следовать процедурам, указанным в разделе “Поддержание необходимого количества масла в компрессоре”.
• Содержать в чистоте поверхности трения между муфтой и шкивом. Если поверхности загрязнены маслом, очистить их чистой, слегка смоченной в растворителе, ветошью.
• После завершения обслуживания компрессора повернуть вал компрессора от руки не менее пяти оборотов в каждую сторону. Это обеспечит равномерное распределение масла внутри компрессора. После установки компрессора запустить двигатель и оставить работать в режиме холостого хода, чтобы компрессор поработал в течение одного часа.
• После замены электромагнитной муфты компрессора подать напряжение на новую муфту и проверить ее работу.

Меры предосторожности при определении утечек при помощи красителя

• Кондиционер содержит флуоресцентный краситель, используемый для обнаружения мест утечек хладагента. При проверке потребуется ультрафиолетовая (UV) лампа для освещения красителя.
• Всегда надевать специальные очки, которые защищают глаза и позволяют лучше увидеть флуоресцентный краситель.
• Данный метод определения утечек не заменяет использование электрического детектора утечек (специальное приспособление). Определение утечек при помощи флуоресцентного красителя следует проводить совместно с проверкой электрическим детектором утечек хладагента (специальное приспособление) для определения точки утечки.
• В целях безопасности и обеспечения высокого качества работ перед началом работ прочитать все инструкции производителя по проведению работ и меры предосторожности.
• Уплотнение вала компрессора не нуждается в ремонте при окрашивании флуоресцентным красителем. Уплотнение вала компрессора подлежит замене только при обнаружении утечки при помощи электрического детектора утечек (SST).
• Всегда удалять следы красителя с места утечки после ремонта, чтобы предотвратить ошибки диагностики в будущем.
• Не допускать контакта красителя с окрашенными кузовными панелями и деталями интерьера. При попадании красителя немедленно очистить окрашенное место при помощи разрешенного к применению очистителя. Флуоресцентный краситель, оставленный на поверхности в течение длительного времени, нельзя удалить.
• Не допускать попадания очистителя флуоресцентного красителя на горячие поверхности (выпускной коллектор двигателя и т.д.).
• Не заправлять более одной бутылки красителя хладагента (1/4 унции / 7,4 см³) в одну систему кондиционирования.
• Красители для определения утечек из систем кондиционирования HFC134a (R134a) и CFC12 (R-12) отличаются друг от друга. Не использовать краситель определения утечек для системы HFC134a (R134a) в системе CFC12 (R-12) и наоборот. Это может привести к повреждению системы.
• Свойства флуоресцентного красителя в местах утечек могут сохраняться дольше трех лет, при отсутствии неисправности компрессора.

Примечание:

Автомобили, заправленные флуоресцентным красителем на заводе, имеют зеленую табличку. Автомобили, не заправленные на заводе флуоресцентным красителем, имеют синюю табличку.

На автомобилях, заправленных на заводе флуоресцентным красителем, идентификационная табличка расположена на передней стороне капота.

Хладагент

Внимание:

Не допускать утечек хладагента 134а (HFC-134а) из системы кондиционирования, особенно испарение или туманное образование. Не допускать попадания паров хладагента на кожу, слизистую оболочку глаз, и верхних дыхательных путей. Работать в хорошо проветриваемом помещении. При осуществлении работ, связанных с заменой или дозаправкой хладагента системы кондиционирования воздуха необходимо использовать только специализированное оборудование. При случайной утечки хладагента из системы кондиционирования необходимо проверить помещение (обеспечить достаточную вентиляцию) и принять меры для устранения течи хладагента.

В качестве индивидуальных средств защиты от попадания хладагента на человека могут применяться специализированные комбинезоны, перчатки, средства защиты дыхательных путей, а также ткань, которую необходимо оборачивать вокруг трубопроводов около клапанов и мест соединений. Попадание хладагента на части кузова или кожу рук могут вызвать местные обморожения, что может стать причиной получения травм. Обмороженная площадь должна быть немедленно вымыта чистой проточной водой, а затем должна быть оказана медицинская помощь.

Примечание:

Хладагент HFC-134а применяется только на данном транспортном средстве. Использование любого другого хладагента может привести к ухудшению характеристик эффективной работы системы кондиционирования воздуха.

Во избежание повреждения деталей и узлов системы кондиционирования воздуха необходимо применять только специализированные смазочные материалы и хладагент, а при осуществлении работ связанные с заменой или дозаправкой хладагента необходимо использовать только специализированное оборудование и инструмент.

Внимание:

Не допускать смешения хладагентов различных производителей, даже в малых количествах, в противном случае это может стать причиной преждевременного выхода из деталей и узлов системы кондиционирования воздуха, в частности компрессора кондиционера.

Для проведения работ, связанных с дозаправкой или заменой хладагента системы кондиционирования воздуха, салона транспортного средства, необходимо использовать специализированный инструмент – специализированный центр, позволяющий производить полный комплекс работ, связанных с полной или частичной заменой хладагента. В комплексе специализированного центра применяется хладагент марки R-134a. Работы по замене или дозаправки хладагента выполнять в соответствии с инструкцией по эксплуатации специализированного цента. Работы должен выполнять только специально обученный персонал.

Рециркуляция хладагента

Внимание

При реальной эксплуатации необходимо использовать оборудование для хладагента таким образом, как указано в руководстве пользователя, предоставленном производителем оборудования.

Если произошел случайный выброс хладагента из системы, перед ремонтом необходимо проветрить рабочую зону.

Для дальнейших инструкций по охране здоровья и правилам техники безопасности следует обратиться к инструкциям от производителей хладагентов и масел.

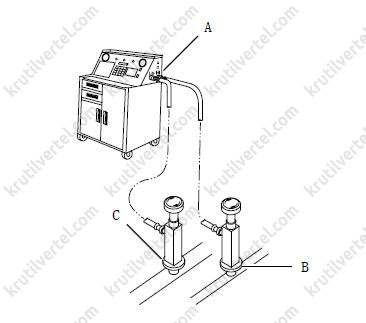

1. Как показано на рисунке, подсоединить оборудование для переработки/рециркуляции/заправки хладагента (A) или другое оборудование с такими же функциями к сервисному интерфейсу высокого давления (B) и сервисному порту низкого напряжения (C) в соответствии с инструкциями производителя оборудования.

2. По окончании процедуры переработки измерьте количество масла для системы кондиционирования в холодильнике, слитого из системы кондиционирования воздуха. Перед заправкой проверить, что в систему кондиционирования вновь заливается то же количество свежего масла для системы кондиционирования воздуха.

Вакуумная откачка хладагента примечание

Примечание:

Когда система кондиционирования воздуха подвергается воздействию открытого воздуха (например, при установке и ремонте), ее необходимо очистить с помощью оборудования для отбора/рециркуляции/заправки хладагента. Однако если система находилась в разобранном виде в течение нескольких дней, заменить ресивер-осушитель и держите систему под вакуумом в течение нескольких часов.

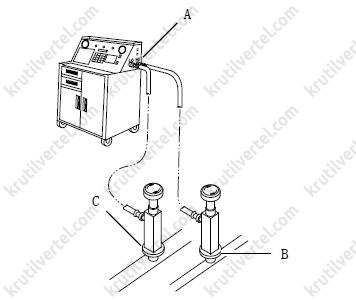

1. Как показано на рисунке, подсоединить оборудование для переработки/рециркуляции/заправки хладагента (A) или другое оборудование с такими же функциями к сервисному интерфейсу высокого давления (B) и сервисному порту низкого напряжения (C) в соответствии с инструкциями производителя оборудования.

2. Происходит отбор хладагента из системы.

Примечание

Через 20 минут, когда низкое давление достигнет уровня атмосферного или более низкого давления, просто закройте клапан высокого/низкого давления и выключите вакуумный насос.

Если низкое давление не может достигнуть атмосферного давления, в системе, возможно, есть утечка. Частично заправьте систему и проверить ее на наличие утечек.

Добавление хладагента

Внимание

После добавления хладагента при первом включении переключателя кондиционера необходимо предварительно прогреть двигатель в течение более 3-х минут, чтобы предотвратить повреждение.

После добавления хладагента температура устанавливается на максимальное охлаждение в состоянии холостого хода.

Включается режим высокой скорости вентилятора, чтобы выполнить "обкатку" компрессора в течение 3 минут или более.

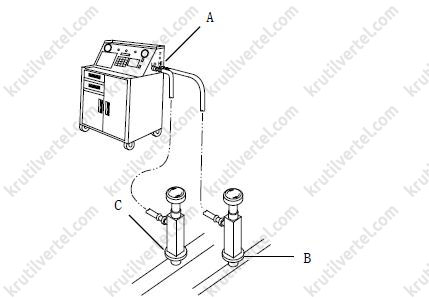

1. Как показано на рисунке, подсоединить оборудование для переработки/рециркуляции/заправки хладагента (A) или другое оборудование с такими же функциями к сервисному интерфейсу высокого давления (B) и сервисному порту низкого напряжения (C) в соответствии с инструкциями производителя оборудования.

2. Произвести вакуумирование системы

3. Добавьте установленное количество хладагента в систему.

Внимание

Не заливайте слишком большое количество хладагента, так как это приведет к поломке компрессора.

4. Проверить наличие утечки хладагента.

Внимание

Не распыляйте мыльную воду на формованный штифт датчика давления/ реле давления.

Для проверки наличия утечек из формованного штифта датчика давления/реле давления проведите визуальный осмотр.

При наличии утечек остаточный хладагент может находиться на формованном штифте. Если утечек из датчика давления/реле давления нет, на формованном штифте нет загрязнений и пятен от масла для системы кондиционирования воздуха.

Если в итоге подтверждается, что утечка вызвана повреждением определенной детали системы кондиционирования воздуха, после замены детали проведите проверку на наличие утечек. Использование мыла или других щелочных жидкостей для проверки электрических деталей, таких как датчик давления, на наличие утечек запрещено, в противном случае это приведет к утечкам хладагента из-за повреждения датчика по причине внутренней коррозии.

5. Проверить функциональность системы.

Внимание

Не запускать компрессор до заправки системы хладагентом, так как при полном отсутствии хладагента компрессор не может нормально работать, и произойдет его перегрев.

Проверить объем хладагента посредством измерений, а не через смотровое окно.

Заправка системы климат-контроля хладагентом допускается только при неработающем двигателе.

Компрессорное масло

Баланс фреона

Примечание

Замена любого из следующих узлов конденсатора, испарителя, труб, шлангов или компрессора требует добавления фреона.

Утилизируйте использованный фреон.

Не допускается смешивание фреона разного типа и разных марок, в противном случае это приведет к поломке компрессора.

Фреон очень гигроскопичен. При снятии любого узла системы кондиционирования воздуха немедленно закройте разъем заглушкой или скотчем, чтобы предотвратить поступление воздуха.

Не допускайте попадания фреона на окрашенные поверхности автомобиля, так как это может привести к повреждению лакокрасочного покрытия. Если фреон пролился на слой краски, то его нужно сразу же смыть.

1. Снять компрессор в сборе.

2. Слить фреон из всасывающего и выпускного патрубков компрессора в одну емкость.

Внимание

Слить фреон в чистую мерную емкость.

Во время работы не допускайте попадания инородных материалов и влаги в компрессор и фреон.

При сливе масла повернуть компрессор, чтобы слить фреон.

3. Записать количество фреона, слитого из снятого компрессора.

Внимание

Это измеренное значение может быть использовано при установке и замене компрессора.

4. Правильно утилизировать использованный фреон.

5. Компрессор, предназначенный для замены, содержит определенный объем фреона. Перед установкой или заменой компрессора необходимо слить или добавить некоторое количество фреона.

Примечание

См. количество фреона, слитого при снятии компрессора.

Вычтите количество фреона, слитого во время разборки, из количества фреона в компрессоре, предназначенном для замены. Разница составляет количество фреона, которое необходимо слить.

Если количество фреона в компрессоре, предназначенном для замены, сравнитьльно невелико, то разница составляет количество фреона, которое необходимо добавить.

6. В соответствии с расчетным значением слить или долейте фреон в компрессор, предназначенный для замены.

Проверка без снятия с автомобиля

1. Проверить давление хладагента с помощью манометрического коллектора.

• В описанной ниже процедуре для выявления неисправностей применяется манометрический коллектор. Считывание показаний манометрического коллектора необходимо производить после установления следующих условий.
  Условия испытания:

1) Если переключатель направления воздуха установлен в положение RECIRC (рециркуляция), температура воздуха на впуске составляет 30-35°C (86-95°F).

2) Частота вращения коленчатого вала двигателя – 1500 об/мин.

3) Все двери полностью открыты.

4) Переключатель скорости вентилятора – в положении "HI".

5) Выключатель A/C установлен в положение ON (ВКЛ).

• Нормальное функционирование системы охлаждения

Показания датчиков давления:

• Работа кондиционера периодически нарушается и восстанавливается вследствие присутствия влаги в системе охлаждения.

• Система кондиционирования работает неэффективно из-за недостаточного количества хладагента.

• Система кондиционирования работает неэффективно из-за плохой циркуляции хладагента.

• Система кондиционирования не работает, либо ее работа периодически прерывается вследствие нарушения циркуляции хладагента.

• Система кондиционирования работает неэффективно из-за чрезмерного количества хладагента или недостаточного охлаждения конденсатора.

• Система кондиционирования не работает из-за наличия воздуха в системе охлаждения.

Внимание:

Трубопроводы низкого давления могут очень сильно нагреваться, вызывая серьезные ожоги.

• Система кондиционирования функционирует неэффективно из-за нарушения работы клапана компенсации расширения.

• Система кондиционирования работает неэффективно из-за неисправности компрессора.

Операции по определению системных отказов

Проверка непосредственным визуальным осмотром и наблюдением

В случае возникновения отказа или отклонения от нормального функционирования системы кондиционирования возникают определенные внешние признаки неисправности. В этом случае можно выполнить проверку непосредственным осмотром и наблюдением.

1. Внимательно проверить все трубки на предмет образования разрывов или трещин, а также наружные поверхности конденсатора и испарителя на предмет образования масляных потеков и пятен. В случае обнаружения смазки на поверхности указанных частей можно предположить образование утечки в системе и попытаться точно определить место ее возникновения, выполнив проверку с использованием мыльной воды в следующих основных точках:

1) Разъемы соединения трубок и клапанов.

2) Шланги и разъемы соединения шлангов.

3) Сальник компрессора, передняя и задняя крышки, уплотнительные прокладки и т.п.

4) Поцарапанные, деформированные места на поверхности конденсатора, испарителя.

2. Проверка через контрольное окно: через контрольное окно магистрали можно проверить количество и состояние хладагента.

Перед началом наблюдения запустить двигатель, включить систему кондиционирования, поддерживать двигатель в режиме повышенной частоты вращения холостого хода (1000~2000 об/мин) в течение 5 минут, затем проверить состояние циркуляции хладагента через контрольное окно:

1) Если поток хладагента протекает равномерно, и в нем иногда образуются пузырьки, значит, состояние системы нормальное.

2) Если хладагент прозрачный, и в нем не образуются пузырьки воздуха, значит, либо хладагент в системе отсутствует вообще, либо заправлено слишком большое количество хладагента. Если вентиляционные дефлекторы становятся прохладными, система функционирует нормально; если нет – возможно образование утечки хладагента.

3) Слишком большое количество пузырьков в потоке является признаком недостаточного количества хладагента.

3. Проверка магистрали: проверить на предмет ослабления затяжки разъемов соединений.

Тактильная проверка отказов

1. Проверить магистраль высокого давления системы кондиционирования.

Включить кондиционер, дать компрессору поработать в течение 10 ~ 20 минут, потрогать пальцами магистраль высокого давления системы кондиционирования по направлению выпуск компрессора → конденсатор → осушитель → впуск расширительного клапана, температура должна изменяться от горячей до теплой.

Если некоторые части нагреваются до слишком высокой температуры, это может быть вызвано недостаточно эффективным отводом тепла; если эти части холодные, это указывает на образование засора в магистрали, отсутствие хладагента, отказ или недостаточно эффективную работу компрессора.

2. Проверить магистраль низкого давления системы кондиционирования.

Включить кондиционер, дать компрессору поработать в течение 10~20 минут, потрогать пальцами магистраль низкого давления системы кондиционирования по направлению от конденсатора до впуска компрессора, температура должна изменяться от прохладной до холодной.

Если части не прохладные, а также в случае образования инея в отдельных местах, нормальное функционирование системы нарушено.

3. Проверить перепад температур на выпуске компрессора.

Включить кондиционер, дать компрессору поработать в течение 10~20 минут, потрогать пальцами компрессор в местах впуска и выпуска, должна ощущаться заметная разность между температурами магистралей низкого и высокого давления.

Если разность температур не заметна, это указывает на отсутствие или недостаточное количество хладагента в системе.

4. Проверка контура: проверить вручную электрические разъемы на предмет надежности соединения, ослабления крепления или нагрева.

Если разъемы ослаблены или нагреваются, нарушение функционирования системы кондиционирования может быть обусловлено плохой проводимостью разъемов.

Проверка на слух

Внимательно послушать систему после включения на предмет наличия звука работающего компрессора, отсутствия посторонних шумов при его работе, что позволит определить место возникновения причины недостаточной эффективности охлаждения – в компрессоре или в магистрали.

Проверка количества хладагента

Способ: визуальная проверка через контрольное окно магистрали системы кондиционирования.

Примечание:

Если температура окружающей среды выше нормальной, то при нормальном количестве хладагента в контрольном отверстии будет наблюдаться незначительное образование газовых пузырьков.

Проверка на наличие утечек хладагента

1. Дайте системе кондиционирования воздуха поработать приблизительно 10 минут и убедитесь в том, что величина давления на стороне высокого давления составляет не менее 690 кПа. Заглушите двигатель для того, чтобы начать проверку на наличие утечек.

2. Начиная с соединения трубки высокого давления с испарителем, проверить систему на предмет утечек на стороне высокого давления вплоть до компрессора. Тщательно проверены должны быть следующие пункты.

3. Проверить соединение и стык между датчиком давления (на три положения) и трубкой высокого давления.

4. Проверить соединения между конденсатором и трубками, а также сварные швы на конденсаторе.

Тестер может ошибочно диагностировать наличие масла на ребрах конденсатора как утечку.

5. Проверить соединения между компрессором и шлангами.

6. Проверить участки компрессора, подвергнутые механической обработке, а также места других соединений на компрессоре.

7. Проверить уплотнение вала компрессора на участке возле центра шкива муфты компрессора.

На некоторых уплотнениях валов может иметь место небольшая утечка порядка 3 г в год. Это не является признаком неисправности.

8. Начав с соединения между трубкой низкого давления и испарителем, проверить систему на предмет утечек на стороне низкого давления вплоть до компрессора. Тщательно проверены должны быть следующие пункты:

• Соединение между двумя деталями.
• Соединение между трубкой и пластиной.

9. Визуально проверить резиновый участок гибкого шланга на наличие трещин. Проверить гибкий шланг по всей длине. Особенно тщательно проверить соединение с металлическим наконечником.

Внимание:

Внимательно проверить наружную поверхность шлангов и трубок со скоростью около 25 мм в секунду.

10. Отсоединить сливной шланг от корпуса отопителя и уделите не менее 10 секунд проверке конца шланга.

После завершения проверки вновь подсоединить сливной шланг.

11. Переведите выключатель зажигания в положение ON, включите вентилятор салона и дайте ему поработать в режиме максимальной скорости порядка 1 минуты. Выключите вентилятор и проверить вентиляционную решетку на панели приборов. Поднеся тестер ближе к решетке, включите вентилятор на 1-2 секунды, затем выключите его. Проведите осмотр вентиляционной решетки при этом положении в течение не менее 10 секунд.

12. Проверить клапан в сервисном отверстии.

13. Проведите визуальный осмотр резинового уплотнения на колпачке сервисного отверстия.

Флуоресцентный метод обнаружения утечки

Флуоресцентный краситель помогает обнаружить место любой утечки в системе кондиционирования.

Примечание:

Полиалкиленгликолевые масла растворимы в воде.

Конденсат на сердечнике испарителя или магистралях хладагента может смыть PAG масла и флуоресцентный краситель с места утечки и вывести его из автомобиля по дренажным каналам блока климатической установки.

Утечки хладагента в системе кондиционирования отображаются светло-зеленым или желтым цветом при использовании ультрафиолетовой лампы.

Лампу для обнаружения утечек можно использовать на следующих участках:

• Все соединения или разъемы с уплотнительными шайбами или кольцами.
• Все компоненты системы кондиционирования.
• Сальник вала компрессора кондиционера.
• Шланги и датчики давления системы кондиционирования.
• Дренажная трубка блока климатической установки, если утечки присутствуют на сердечнике испарителя.
• Колпачки сервисных портов, имеющие первичные уплотнители.

Необходимо следовать инструкциям производителя лампы для обнаружения утечек.

Для предотвращения ошибочной диагностики в будущем необходимо тщательно очистить остатки красителя с области обнаружения утечки. Для этого можно использовать ветошь и специальное чистящее средство.

Ввод в систему флуоресцентного красителя

Не все типы флуоресцентных красителей совместимы с PAG маслами. Некоторые из них снижают вязкость масла или вступают с ним в химическую реакцию.

Примечание:

Не переполнять систему кондиционирования красителем.

Краситель для обнаружения утечек хладагента R-134A требует определенного времени для работы. В зависимости от величины утечки, для того, чтобы краситель стал заметен необходимо время от 15 минут до 7 дней.

Для предотвращения ошибочной диагностики в будущем необходимо тщательно очистить остатки красителя с области обнаружения утечки. Для этого можно использовать ветошь и специальное чистящее средство.

Промывка системы кондиционирования воздуха транспортного средства

Примечание:

Специализированный центр не предназначен для промывки системы кондиционирования воздуха, а тем более для удаления частичек металла.

Промывка системы кондиционирования необходима для:

• удаления загрязнений от полиалкиленгликолевой смазки;
• высушивания, попутного высушивания перед устранением неисправностей;
• замены полиалкиленгликолевой смазки;
• очистки хладагента системы кондиционирования.

Примечание:

Теплый двигатель или повышенная температура окружающей среды уменьшают время замены хладагента в системе кондиционирования воздуха.

1. Удалить хладагент из системы кондиционирования воздуха.

2. Разъединить входную трубку системы кондиционирования.

3. Снять лини подвода и отвода хладагента.

4. Снять компрессор системы кондиционирования.

5. Произвести визуальный осмотр соединительных элементов трубок подвода и отвода хладагента, при необходимости заменить новыми.

6. Снять маслоотделитьльный фильтр, если оборудован.

7. Присоединить специализированное приспособление к всасывающему шлангу компрессора системы кондиционирования.

8. Присоединить специализированное приспособление к разгрузочному шлангу компрессора системы кондиционирования.

9. Периодичное смывание хладагента рекомендуется для очистки хладагента от полиалкиленгликолевой смазки. Для этого необходимо выполнить следующие действия:

Примечание:

Фильтр системы кондиционирования пригоден к дальнейшей эксплуатации. Удалить и выбраковать контрольный клапан с фильтра системы кондиционирования.

• осмотреть техническое состояние фильтра перед каждой промывкой. Присоединить специализированное приспособление фильтра к специализированному приспособлению промывочного адаптера;
• подсоединить синий шланг специализированного центра к специализированному приспособлению фильтра системы кондиционирования;
• присоединить красный шланг специализированного центра к специализированному приспособлению.

10. Обратным направлением потока хладагента рекомендуется осушить систему для устранения неисправностей. Выполнить следующие действия и заменить накопитель, когда процедура мойки будет завершена:

• присоединить специализированное приспособление промывочного фильтра к разгрузочному отверстию специализированного приспособления промывочного адаптера;
• присоединить синий шланг специализированного центра к специализированному приспособлению адаптера промывочного фильтра;
• присоединить красный шланг специализированного центра к специализированному приспособлению разгрузочного отверстия.

Примечание:

Закрыть клапан внешнего бачка хладагента, до начала процесса промывки.

11. Произвести процедуру очистки системы кондиционирования воздуха. Процедуру чистки производить, следуя рекомендациям инструкции по эксплуатации специализированного центра.

Примечание:

В случае оборудования транспортного средства двухконтурной системой кондиционирования воздуха, необходимо произвести промывку сначала первого контура, а затем второго контура системы.

12. Промыть второй контур системы кондиционирования воздуха салона транспортного средства, если оборудован.

13. После промывки системы кондиционирования возобновить работоспособность последней.
