1. Рулевое колесо и рулевая колонка
Калибровка нейтрального положения
Примечание:
После завершения калибровки центрального положения выполнить адаптацию параметров крайних положений шестерни рулевого механизма.
1. Подсоединить диагностический тестер к автомобилю.
2. Запустить диагностический тестер, войдите в интерфейс диагностики электроусилителя рулевого управления (EPS) и выбрать пункт «Калибровка нейтрального положения рулевого колеса».
3. Следуя подсказкам, выполнить калибровку нейтрального положения.
Примечание:
Двигатель работает.
Удалить момент компенсации перекоса колес.
Примечание:
После сброса данных о моменте компенсации отклонения колес подтвердите с помощью диагностического тестера параметр «Начальное значение крутящего момента PDC 0».
1. Подсоединить диагностический тестер к автомобилю при помощи системы OBD.
2. Включить диагностический тестер, войдите в интерфейс диагностики системы электроусилителя рулевого управления (EPS) и выбрать пункт "Обнуление начального момента силы PDC".
3. Выполнить инструкции, выводимые на экран тестера X-431.
Примечание:
Зажигание включено.
Двигатель выключен.
Обучение функции защиты при нахождении шестерни рулевого механизма в крайних положениях рулевой рейки
1. Повернуть рулевое колесо в крайнее левое положение и удерживать его в течение 2–3 с.
2. Повернуть рулевое колесо в крайнее правое положение и удерживать его в течение 2–3 с.
3. Процесс обучения функции защиты при нахождении шестерни рулевого механизма в крайних положениях рулевой рейки завершен.
Рулевое колесо
Проверка технического состояния
1. Остановить автомобиль, установить колеса в положение для прямолинейного движения.

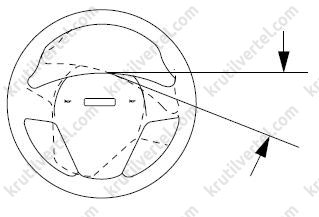

2. Проверить люфт рулевого колеса, поворачивая его из центрального положения в направлении по часовой стрелке и против часовой стрелки до ощущения увеличения сопротивления.
Примечание
Максимально допустимый люфт рулевого колеса при повороте влево или вправо не должен превышать 5°.
Снятие и установка
Снятие
1. Установить передние колеса в положение для прямолинейного движения.
2. Выключить зажигание.
3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
4. Снять подушку безопасности руля, отсоединить разъемы выключателя звукового сигнала и подушки безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасность).
Внимание:
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание:
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание:
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание:
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Внимание:
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание:
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание:
Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание:
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание:
Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Внимание:
Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.
5. Отсоединить разъем подключения кнопки на рулевом колесе.

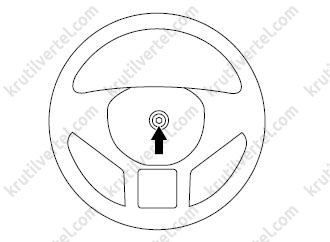

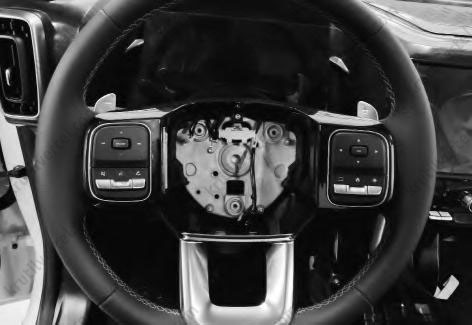

6. Ослабить затяжку болтов крепления рулевого колеса, как показано на изображении ниже.
Примечание
Момент затяжки: 50 ± 5 Н·м.
7. Несколько раз покачать рулевое колесо из стороны в сторону и вперед-назад, затем потяните его вверх.
8. Снять крепежные болты.
9. Снять рулевое колесо.
Примечание:
После снятия рулевого колеса необходимо зафиксировать спиральный кабель подушки безопасности (это можно сделать при помощи клейкой ленты) для сохранения нулевого положения спирального кабеля (при установке рулевого колеса необходима клейкая лента).
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Внимание:
Затянуть элементы крепления в соответствии с заданным значением момента силы.
Многофункциональный переключатель рулевого колеса
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Снять подушку безопасности водителя (подробнее, см. соответствующий раздел в главе Пассивная безопасность).
Внимание:
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание:
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание:
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание:
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Внимание:
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание:
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание:
Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание:
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание:
Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Внимание:
Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

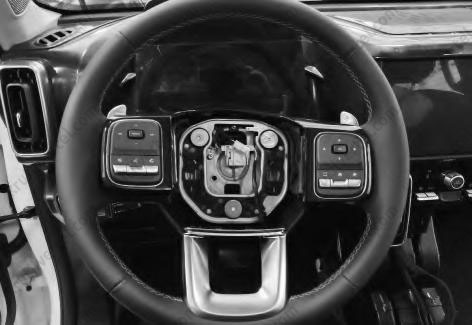

3. Снять 3 болта крепления, после чего снять механизм активации звукового сигнала, как показано на изображении ниже.
4. Отсоединить разъем жгута проводов.
5. Снять 2 винта крепления, снять многофункциональный переключатель рулевого колеса с декоративными элементами, как показано на изображении ниже.
Внимание:
Снятие многофункционального переключателя рулевого колеса с декоративной накладки можно проводить только того, как они сняты совместно.
Во время совместного снятия многофункционального переключателя рулевого колеса и декоративной накладки необходимо недопустимо повреждение деталей.
6. Снять 4 винта крепления.

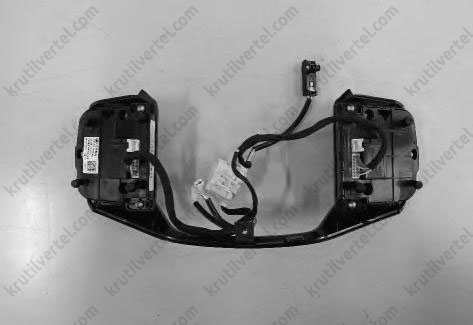

7. Отделить от многофункционального переключателя декоративные элементы.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Примечание:
Затянуть элементы крепления заданными моментами затяжки.
Рулевая колонка в сборе
Снятие и установка
Снятие
Внимание:
В процессе разборки рулевой колонки запрещается ослаблять регулировочную рукоятку.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
Внимание:
Выждать 90 секунд; затем можно приступать к работе.
2. Установить передние колеса в положение для прямолинейного движения.
3. Снять подушку безопасности водителя.
Внимание:
Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание:
Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание:
Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание:
Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Внимание:
Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание:
Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание:
Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание:
Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание:
Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Внимание:
Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.
4. Снять рулевое колесо.
Примечание:
После снятия рулевого колеса необходимо зафиксировать спиральный кабель подушки безопасности (это можно сделать при помощи клейкой ленты) для сохранения нулевого положения спирального кабеля (при установке рулевого колеса необходима клейкая лента).
5. Снять облицовку в зоне коленей водителя.
6. Снять нижний кожух рулевой колонки.
7. Снять комбинированный переключатель.
Внимание:
Комбинированный переключатель представляет собой интегрированное устройство. Запрещается снимать переключатель, спиральный кабель и другие компоненты устройства.

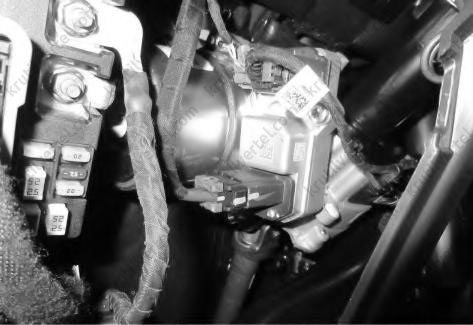

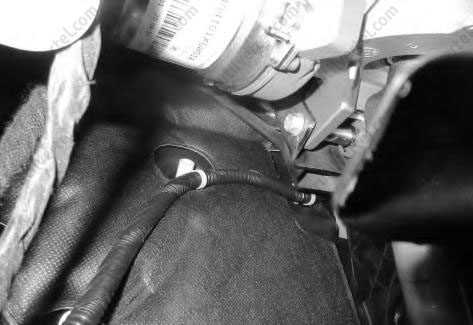

8. Отделить пучок проводов рулевой колонки, как показано на изображении ниже.
9. Отсоединить разъем пучка проводов рулевой колонки.
10. Снять кожух рулевой колонки.
Примечание:
Снятую пластмассовую гайку нельзя использовать повторно.

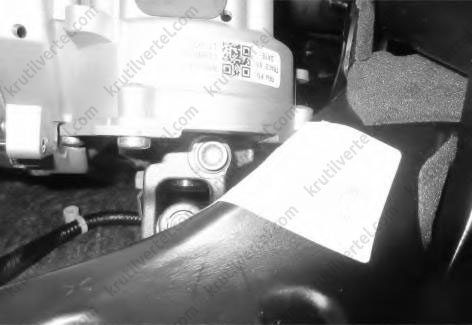

11. Снять один болт и узел рулевого механизма, как показано на изображении ниже.
Внимание:
После снятия болтов запрещается поворачивать рулевое колесо или поворотные кулаки.
Примечание:
Снятые болты не подлежат повторному использованию.

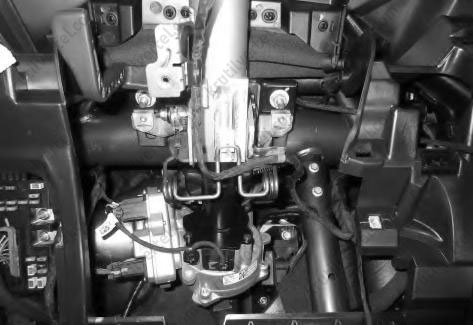

12. Снять болт крепления, отвернуть две гайки, извлечь рулевую колонку с рулевым валом в сборе, как показано на изображении ниже.
13. Снять болт крепления, отделить карданный вал от рулевой колонки.
Внимание:
Снятые болты не подлежат повторному использованию.
14. Снять электронное устройство блокировки рулевого вала.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Внимание:
Не ослабляйте фиксацию рулевой колонки с помощью регулировочной рукоятки.
Откорректируйте центр спирального кабеля подушки безопасности.
После установки комбинированного переключателя необходимо подключить спиральный кабель и в нулевом положении (при этом колеса находятся в прямом положении) к диагностическому тестеру для калибровки датчика угла поворота.
Совместить метку на рулевом колесе с меткой на рулевой колонке.
При установке рулевого колеса следует убедиться в правильности установки рулевого колеса на шлицы. До фиксации болтов запрещается поворачивать рулевое колесо.
После замены рулевой колонки в сборе необходимо в онлайн-режиме ввести код конфигурации, обновить версию программного обеспечения, выполнить адаптацию параметров крайних положений шестерни рулевого механизма.
Вал рулевого механизма в сборе
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Установить передние колеса в положение для прямолинейного движения.
3. Снять облицовку в зоне коленей водителя.

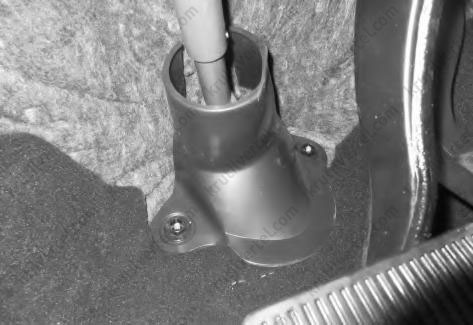

4. Снять кожух рулевой колонки, как показано на изображении ниже.
Примечание:
Снятую пластмассовую гайку нельзя использовать повторно.

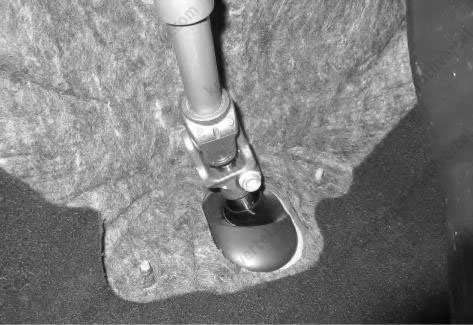

5. Снять болт крепления, отделить рулевой механизм, как показано на изображении ниже.
Внимание:
После снятия болтов запрещается поворачивать рулевое колесо или поворотные кулаки.
Примечание:
Снятые болты не подлежат повторному использованию.

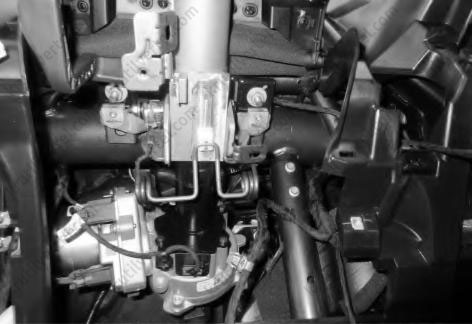

6. Снять болты и отделить рулевой вал от рулевой колонки, как показано на изображении ниже.
Внимание:
Снятые болты не подлежат повторному использованию.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Примечание:
Затянуть элементы крепления заданными моментами затяжки.
