Расширительный бачок Haval Dargo с 2022 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Haval, вентилятор охлаждения Haval, радиатор охлаждения Haval, схема системы охлаждения Haval Dargo, вентилятор охлаждения Haval Dargo, радиатор охлаждения Haval Dargo
2. Расширительный бачок
Снятие и установка
Снятие
Внимание:
- Во избежание ожогов запрещается откручивать пробку расширительного бачка, когда двигатель и радиатор горячие.
- Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.
- Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
1. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость.

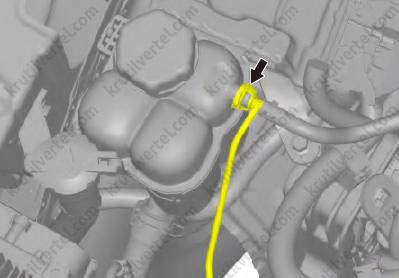

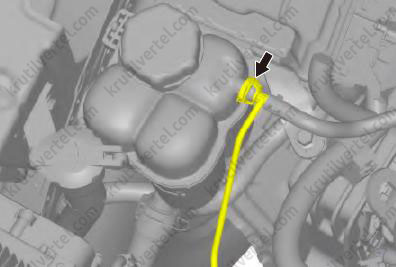

2. Отсоединить трубку, показанную на рисунке ниже.
Внимание:
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

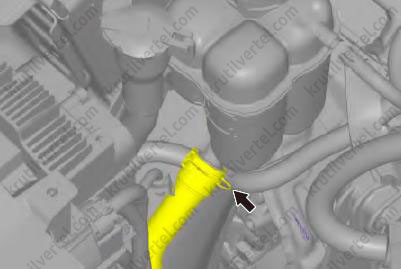

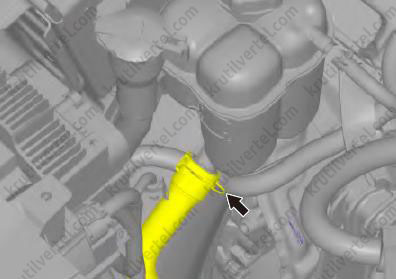

3. Отсоединить отводящую трубку расширительного бачка, как показано на изображении ниже.
Внимание:
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

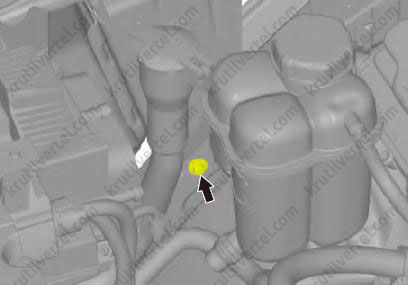

4. Выкрутить болт крепления, показанный на рисунке ниже.
5. Потянуть вверх, чтобы снять расширительный бачок.
Установка
Внимание:
Затянуть элементы крепления в соответствии с заданным значением момента силы.
1. Установить расширительный бачок в правильное положение.
Примечание:
Убедиться, что выступ нижней части расширительного бачка вставлен в отверстие в кузове.

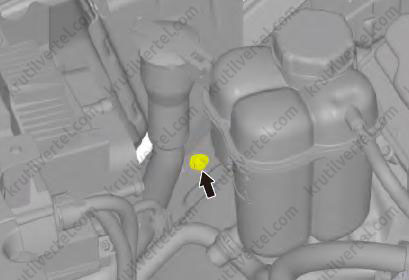

2. Затянуть болт крепления, показанный на рисунке ниже. Момент затяжки: 6 ± 0,5 Н·м.
