2. Обслуживание автомобиля

Моторный отсек

Меры предосторожности

Внимание:
Моторный отсек — зона повышенной опасности. Проводя работы в моторном отсеке, будьте особо внимательны!
Во избежание ожогов или возгорания при проверке уровня масла и его доливе необходимо соблюдать следующие меры предосторожности:
- Двигатель отключен.
- Активирован стояночный тормоз.
- Дайте двигателю полностью остыть.
- Не допускайте приближения детей к моторному отсеку.
- Не проливайте масло на горячий двигатель.
- Не допускайте попадания воды в моторный отсек.
Во избежание возгорания при работах по ремонту или обслуживанию топливной системы или электрооборудования необходимо соблюдать следующие требования:
- Отключите отрицательную клемму аккумулятора.
- Не курите.
- Не выполняйте работы вблизи открытого огня.

Внимание:
Доливайте только моторное масло, рекомендованное производителем. В противном случае возможны серьезные неполадки и повреждение деталей автомобиля.

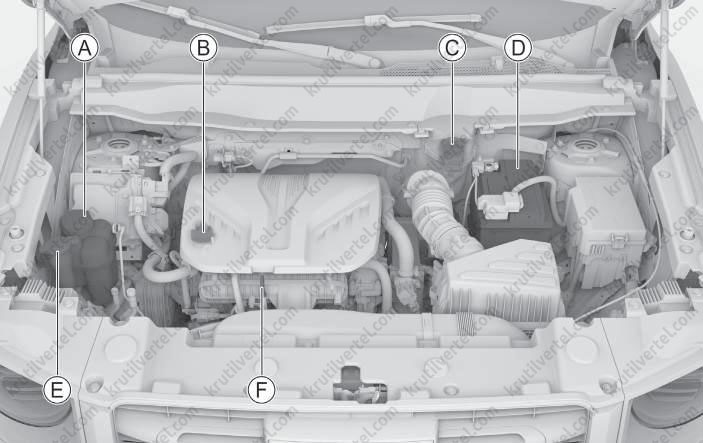

Ⓐ Расширительный бачок Ⓑ Крышка маслозаливной горловины двигателя Ⓒ Бачок для тормозной жидкости Ⓓ Аккумуляторная батарея Ⓔ Бачок омывателя ветрового стекла Ⓕ Масляный щуп двигателя

Моторное масло

Проверка

Остановите автомобиль на ровной горизонтальной площадке, прогрейте двигатель до нормальной рабочей температуры, переведите выключатель зажигания в режим LOCK и через 10 минут проверьте уровень моторного масла.

Уровень масла должен находиться между нижней и верхней метками масляного щупа. Если он находится близко к нижней метке или ниже ее, следует долить масло, чтобы уровень оказался между нижней и верхней метками.

Примечание:
Форма масляного щупа зависит от двигателя.

Внимание:
- Во время работы двигателя ремни, вентилятор охлаждения и другие подвижные детали при приближении к ним могут затянуть руки, одежду или инструменты, что может привести к несчастному случаю.
- При проверке и доливе моторного масла следует соблюдать осторожность, чтобы избежать ожогов.
- Когда моторное масло не используется, оно должно храниться надлежащим образом.
Если произойдет утечка масла и оно попадет в подземные или поверхностные воды, это приведет к загрязнению окружающей среды.

Долив

Открутите пробку маслозаливной горловины двигателя и медленно залейте моторное масло, избегая перелива. В случае перелива немедленно удалите избыток масла. Иначе возможно повреждение деталей моторного отсека.

Используйте только чистое высококачественное моторное масло. От этого напрямую зависят характеристики и срок службы двигателя.

Чтобы сохранить эксплуатационные характеристики автомобиля, используйте только указанный тип масла.

Присадки к моторному маслу

Автомобиль не требует присадок к моторному маслу. Они не улучшат характеристики двигателя и не продлят срок его службы.

Внимание:
- Регулярно проверяйте уровень моторного масла и заменяйте его. Пренебрежение проверкой может привести к плохому смазыванию вращающихся частей двигателя, возникновению неполадок и повреждению двигателя из-за нехватки масла или его старения.
- Моторное масло обладает смазывающими и охлаждающими свойствами. Даже при нормальной эксплуатации часть моторного масла, смазывающая поршни и клапаны, может проникать в камеры сгорания и сгорать, в результате чего уровень масла со временем снижается. Степень уменьшения объема масла зависит от условий эксплуатации автомобиля.
- При доливе моторного масла следите за тем, чтобы не перелить его.

Тормозная жидкость

Проверка

Регулярно проверяйте уровень тормозной жидкости в бачке.

Он должен находиться между верхней и нижней метками. Если уровень тормозной жидкости находится ниже нижней метки, необходимо долить ее так, чтобы он поднялся до положения между нижней и верхней метками, а также проверить тормозную систему на наличие утечек.

Долив

Открутите крышку бачка и медленно долейте жидкость, избегая перелива. В случае перелива немедленно удалите избыток масла. Иначе возможно повреждение деталей моторного отсека.

Используйте только тормозную жидкость указанного типа.

Внимание:
- Недостаток тормозной жидкости снижает эффективность торможения, создавая риск аварии.
- Тормозная жидкость представляет опасность для здоровья и обладает коррозионными свойствами. При ее попадании на кожу немедленно промойте поврежденное место большим количеством чистой воды.
- В случае проглатывания немедленно обратитесь к врачу.

Охлаждающая жидкость

Проверка

Регулярно проверяйте уровень охлаждающей жидкости в расширительном бачке. Он должен находиться между верхней и нижней метками.

Если уровень охлаждающей жидкости находится ниже нижней метки, необходимо долить ее так, чтобы уровень поднялся до положения между нижней и верхней метками, а также проверить систему охлаждения на наличие утечек.

Долив

Дождитесь, когда двигатель остынет, и медленно открутите пробку, чтобы спустить давление. При случайном выплескивании охлаждающей жидкости необходимо немедленно ее вытереть, чтобы не повредить детали или лакокрасочное покрытие кузова.

Используйте только охлаждающую жидкость указанного типа.

Внимание:
- Охлаждающая жидкость содержит этиленгликоль, который снижает температуру ее замерзания. Запрещается выливать ее на землю или в канализацию — это приведет к загрязнению окружающей среды.
- Запрещается снимать пробку расширительного бачка при горячем двигателе.
- В системе охлаждения может присутствовать давление; если снять пробку, может произойти выброс горячей охлаждающей жидкости, что способно привести к ожогам и другим травмам.
- При замене охлаждающей жидкости свяжитесь с сервисным центром.

Жидкость омывателя стекол

Долив

Откройте крышку бачка и медленно долейте жидкость, избегая перелива. В случае перелива немедленно удалите избыток жидкости.

Следует использовать высококачественную жидкость омывателя, которая повышает очищающую способность и не замерзает в холодную погоду.

Внимание:
Нельзя добавлять жидкость омывателя при горячем двигателе или во время его работы. Она содержит спирт и при попадании на двигатель может привести к возгоранию.

Внимание:
Не используйте мыльную воду или другие жидкости в качестве жидкости омывателя стекол. Это может привести к повреждению лакокрасочного покрытия кузова.

Радиатор

Регулярно проверяйте радиатор охлаждения. Если радиатор стал очень грязным или в нем наблюдаются посторонние частицы, очистите его. Если вы не можете определить, нормально ли работает радиатор, обратитесь в официальный сервисный центр.

Каждый раз после езды в плохих дорожных условиях осматривайте радиатор двигателя, охладитель масла (при наличии) и интеркулер (при наличии) на предмет загрязнения. При забивании сот грязью своевременно обратитесь к своему дилеру для проверки и очистки.

График обслуживания автомобиля

«З»- Замена

«П» - Проверка (при необходимости регулировка, калибровка, чистка или замена)

«М» - Мойка (чистка)

«C»- Смазка

Время или пробег, в зависимости от того, что наступит раньше
Время (месяц)	12	24	36	48	60	72	84	96	108	120
км × 1000	10	25	40	55	70	85	100	115	130	145
Моторное масло	З	З	З	З	З	З	З	З	З	З
Уплотнительное кольцо сливной пробки	З	З	З	З	З	З	З	З	З	З
Масляный фильтр	З	З	З	З	З	З	З	З	З	З
Воздушный фильтр	З	П/З	З	П/З	З	П/З	З	П/З	З	П/З
Свечи зажигания	П	П	З	П	П	З	П	П	З	П
Дроссельная заслонка	М		М		М		М		М
Охлаждающая жидкость	П	П	П	П	П	П	З	П	П	П
Охлаждающая жидкость	Замена каждые 100000км или 5 лет
Патрубки системы охлаждения	П	П	П	П	П	П	П	П	П	П
Радиатор системы охлаждения	П	П	П	П	П	П	П	П	П	П
Интеркуллер (охладитель системы наддува)	П	П	П	М	П	П	П	М	П	П
Приводной ремень навесных агрегатов	П	П	П	П	П	П	З	П	П	П
Крышка топливного бака, топливопроводы	П	П	П	П	П	П	П	П	П	П
Адсорбер паров топлива	П	П/М	П/З	П	П/М	П/З	П	П/М	П/З	П
Масло АКПП	П	П	П	П	З	П	П	П	П	З
Масло АКПП	Замена через 70000км или 5 лет. Затем через 75000км или 5 лет.
Корпус и масляный фильтр АКПП	П	П	П	П	З	П	П	П	П	З
Корпус и масляный фильтр АКПП	Замена через 70000км или 5 лет. Затем через 75000км или 5 лет.
Масло раздаточной коробки	П	П	П	З	П	П	П	П	П	З
Масло раздаточной коробки	Замена через 55000км или 3 года. Затем через 90 000км или 3
Масло заднего редуктора	П	П	П	З	П	П	П	П	П	З
Масло заднего редуктора	Замена через 55000км или 3 года. Затем через 90 000км или 3 года.
Масло муфты полного привода Haldex	П	П	П	П	З	П	П	П	П	З
Масло муфты полного привода Haldex	Замена через 60000км или 5 лет.
Приводные валы и пыльники приводных валов	П	П	П	П	П	П	П	П	П	П
Тормозная жидкость	П	П	З	П	П	З	П	П	З	П
Тормозная жидкость	Замена через 40000км или 3 года. Затем через 45000км или 2 года.
Состояние тормозных дисков и колодок	П	П	П	П	П	П	П	П	П	П
Стояночный тормоз	П	П	П	П	П	П	П	П	П	П
Свободный ход педали тормоза	П	П	П	П	П	П	П	П	П	П
Проверка износа и давления шин	П	П	П	П	П	П	П	П	П	П
Ротация шин (смена места установки колес)	З	З	З	З	З	З	З	З	З	З
Регулировка углов установки колес	П		П		П		П		П
Шарниры подвески, пыльники шарниров, люфт ступичных подшипников	П	П	П	П	П	П	П	П	П	П
Рулевое управление (люфт, состояние пыльников, легкость вращения рулевого колеса)	П	П	П	П	П	П	П	П	П	П
Крепление основных узлов и агрегатов	П	П	П	П	П	П	П	П	П	П
Воздушный фильтр салона	П/З	З	П/З	З	П/З	З	П/З	З	П/З	З
Система кондиционирования	П	П	П	П	П	П	П	П	П	П
ЛКП кузова	П	П	П	П	П	П	П	П	П	П
Панорамный люк	П	П	П	П	П	П	П	П	П	П
Дренаж люка	П	П	П	П	П	П	П	П	П	П
Проверка узлов и агрегатов автомобиля на предмет утечек и внешних повреждений	П	П	П	П	П	П	П	П	П	П
Световые приборы, звуковой сигнал, стеклоочистители и омыватели	П	П	П	П	П	П	П	П	П	П
Аккумуляторная батарея	П	П	П	П	П	П	П	П	П	П
Считывание кодов неисправностей	П	П	П	П	П	П	П	П	П	П

Внимание:
- Если используемое топливо содержит примеси, свечи зажигания необходимо менять чаще. Если работа двигателя на холостом ходу нестабильна, возможно, свечи зажигания необходимо очистить или заменить.
- Поскольку подушки безопасности являются элементом системы безопасности, то есть нестандартным элементом, данный элемент не требует регулярного ухода. Если возраст автомобиля достиг 10 лет со дня изготовления, обратитесь в сервисный центр для проверки и замены.
- Из-за различных конфигураций автомобиля некоторые элементы обслуживания могут быть неприменимы к приобретенному Вами автомобилю. Исходите из фактической комплектации автомобиля.

Примечание:
Пользователи с небольшим ежедневным пробегом также должны обращаться сервисный центр для своевременного обслуживания и осмотра автомобиля каждые 12 месяцев.
