Сиденья Haval Dargo с 2022 года

5. Сиденья

Сиденье водителя

Снятие и установка

Снятие

Внимание

Перевести замок зажигания в режим LOCK. Приступать к работам можно не ранее, чем через 90 с после отсоединения провода от «отрицательного» вывода аккумуляторной батареи.

Соблюдать меры предосторожности во время снятия, перемещения и установки сидений во избежание возникновения царапин и вмятин.

Соблюдать меры предосторожности для защиты деталей отделки салона во время установки и перемещения сидений; будьте осторожны, чтобы не повредить элементы отделки.

После завершения установки следует выполнить проверку момента затяжки крепежных болтов.

В качестве примера используется сиденье водителя. Способ снятия сиденья переднего пассажира аналогичен.

1. Переместить сиденье до упора назад.

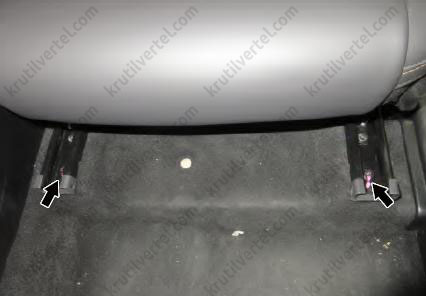

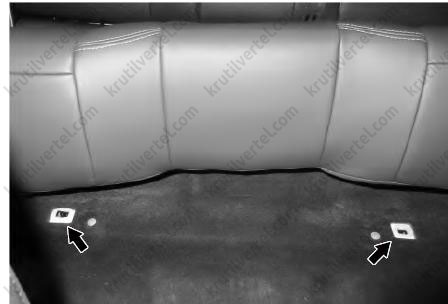

2. Выкрутить 2 передних болта крепления салазок сиденья, как показано на изображении ниже.

3. Переместить сиденье до упора вперед.

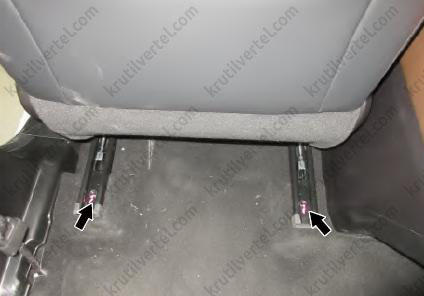

4. Выкрутить два задних болта крепления салазок сиденья, как показано на изображении ниже.

5. Переместить сиденье в среднее положение.

6. Откинуть спинку сиденья вперед.

7. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

8. Отсоединить разъем пучка проводов.

9. Снять сиденье.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Разборка и сборка

Разборка

Внимание

При наличии каких-либо повреждений и следов износа обивки выполнять техническое обслуживание нельзя.

Быть осторожным, чтобы не повредить швы или сиденье.

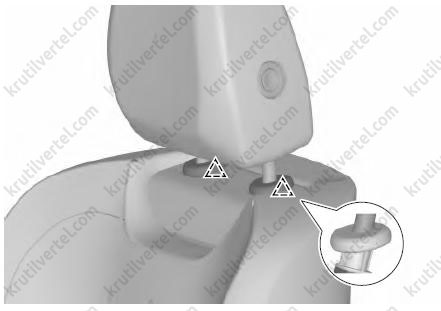

1. С помощью помощника вставить инструмент в фиксирующие отверстия направляющих втулок подголовника, потянуть вверх и снять подголовник.

Примечание

Две направляющих втулки подголовника следует разблокировать одновременно, в противном случае снять подголовник невозможно.

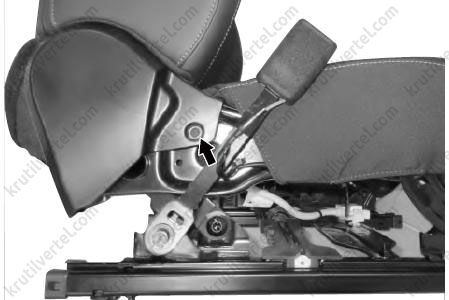

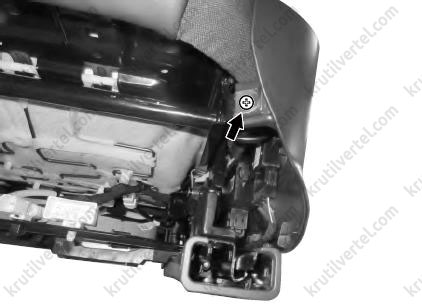

2. Выкрутить винт крепления передней левой наружной декоративной панели сиденья водителя, как показано на изображении ниже.

3. Отсоединить резиновую полосу от спинки сиденья.

4. Выкрутить винт крепления, показанный на рисунке ниже.

5. Высвободить защелку, снять левую наружную декоративную панель сиденья водителя, как показано на изображении ниже.

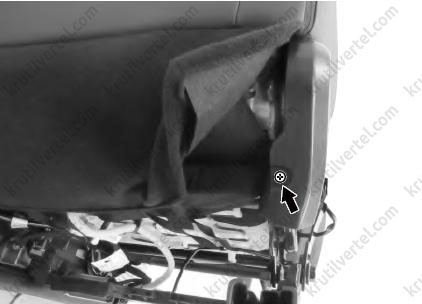

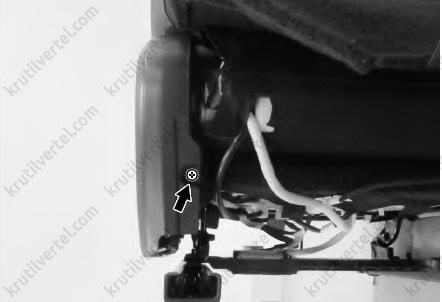

6. Выкрутить винт крепления с передней стороны правой внутренней панели сиденья водителя, как показано на изображении ниже.

7. Выкрутить винт сзади, снять правую внутреннюю панель сиденья водителя.

8. Отсоединить фиксатор на спинке сиденья.

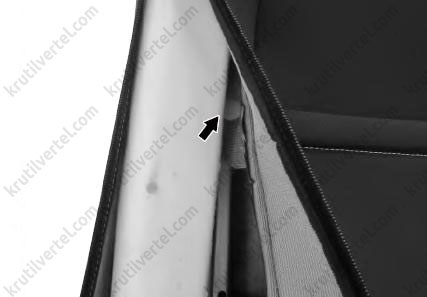

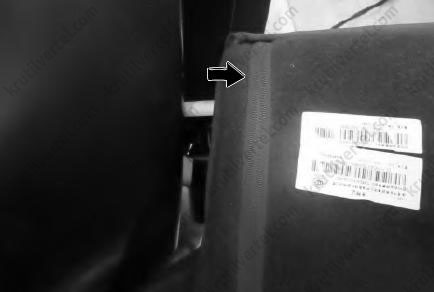

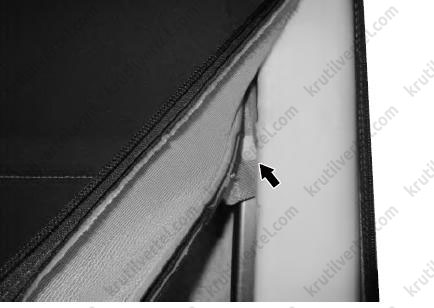

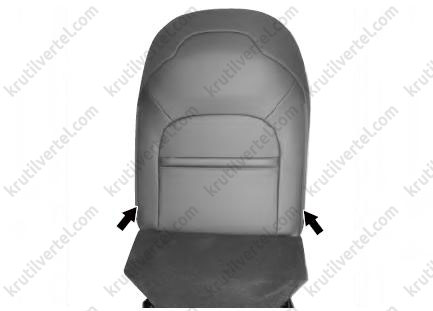

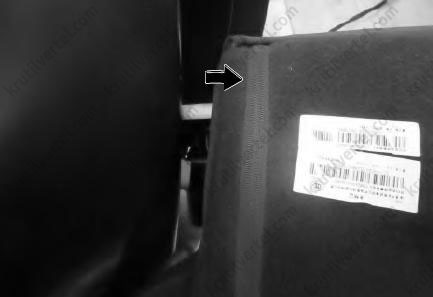

9. Расстегнуть молнии с обеих сторон спинки, как показано на изображении ниже.

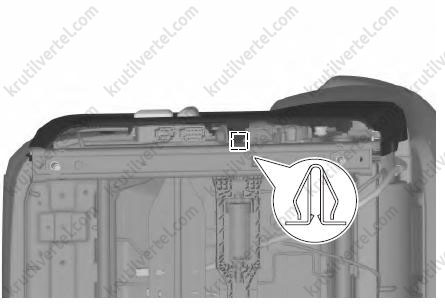

10. Высвободить 4 защелки, соединяющие обивку спинки с каркасом.

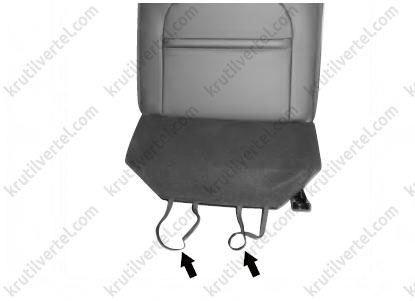

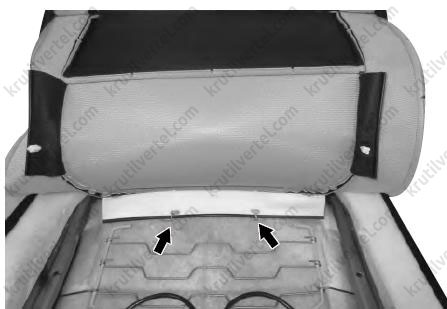

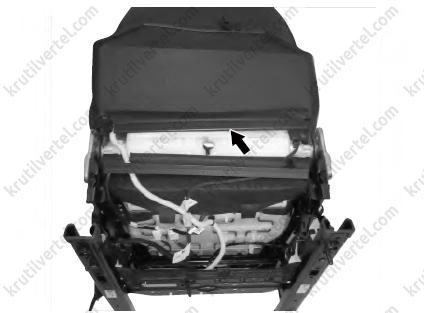

11. Отсоединить С-образное кольцо, соединяющее обивку спинки и каркас, как показано на изображении ниже.

12. Чтобы извлечь направляющие втулки подголовника, сожмите их в направлении от концов к середине и вытолкните наружу.

13. Отсоединить пучок проводов от сиденья.

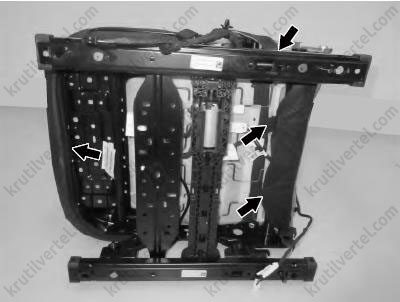

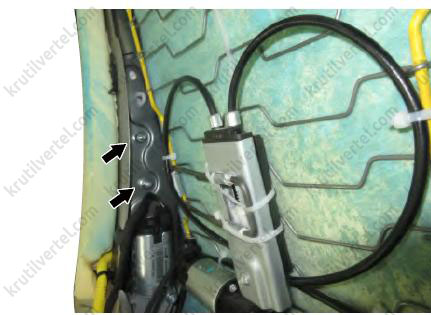

14. Отвернуть две гайки крепления, соединяющие боковую подушку безопасности с каркасом спинки сиденья водителя, как показано на изображении ниже.

Внимание:

Всегда после снятия необходимо укладывать модуль боковой подушки безопасности корпусом вниз, крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Примечание:

После извлечения предохранителя модуля управления системой пассивной безопасности из блока, при включении зажигания загорится предупредительный индикатор сообщения о неполадке в системе. Это нормальное явление и не говорит о поломках в системе пассивной безопасности.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

15. Потянуть вверх, чтобы снять подушку спинки в сборе.

16. Отсоединить пучок проводов от сиденья.

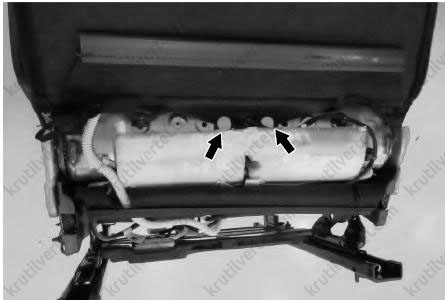

17. Высвободить защелки вокруг подушки сиденья, снять подушку сиденья в сборе, как показано на изображении ниже.

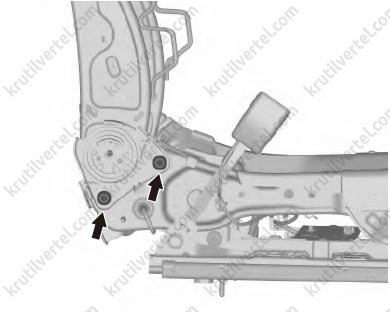

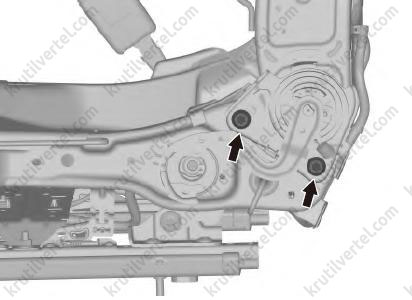

18. Выкрутить два винта с правой стороны, как показано на изображении ниже.

19. Выкрутить два винта крепления с левой стороны, разделите каркас подушки сиденья и каркас спинки сиденья, как показано на изображении ниже.

Сборка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Спинка левого сиденья заднего ряда

Снятие и установка

Снятие

Внимание

Соблюдать меры предосторожности во время снятия, перемещения и установки сидений во избежание возникновения царапин и вмятин.

Соблюдать меры предосторожности для защиты деталей отделки салона во время установки и перемещения сидений; будьте осторожны, чтобы не повредить элементы отделки.

После завершения установки следует выполнить проверку момента затяжки крепежных болтов.

1. Снять шторку багажника.

2. Снять подкладку под запасное колесо.

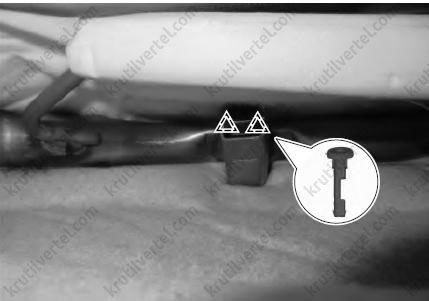

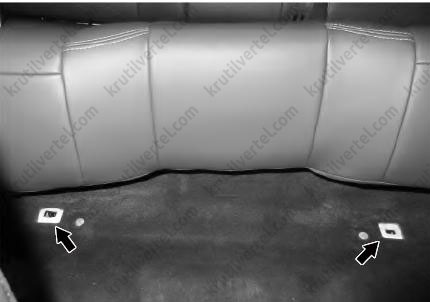

3. Поднять подушку заднего сиденья, отделите ее от двух фиксаторов, отсоедините разъем пучка проводов и снять подушку, как показано на изображении ниже.

Примечание

Обойма является расходным материалом; не допускается ее повторное использование.

4. Потянуть за ручку на спинке сидений, чтобы откинуть ее вперед.

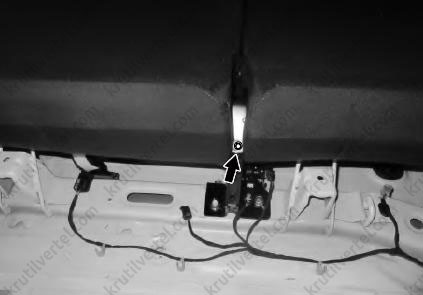

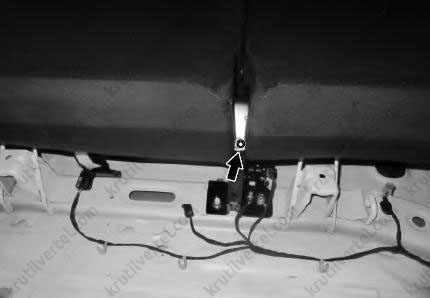

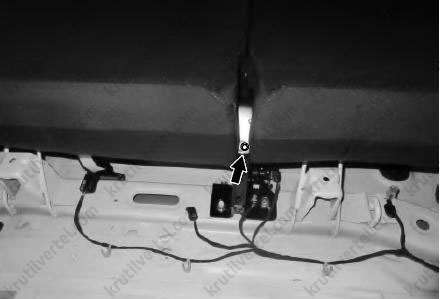

5. Выкрутить болт крепления и снять скобу с пальца крепления спинки, как показано на изображении ниже.

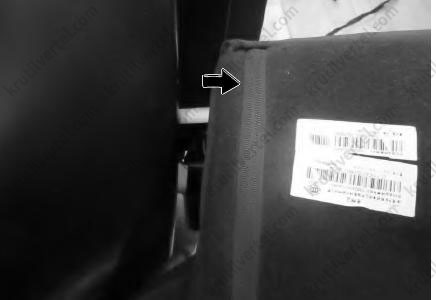

6. Нажать внутрь, чтобы отсоединить спинку правого места сиденья от пальца, и снять спинку правого места заднего сиденья, как показано на изображении ниже.

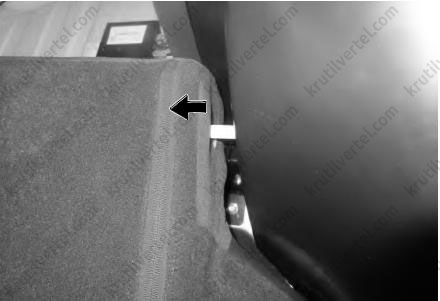

7. Нажать внутрь, чтобы отсоединить спинку левого места сиденья от пальца, и снимите спинку левого места сиденья, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Спинка правого сиденья заднего ряда

Снятие и установка

Снятие

Внимание

Соблюдать меры предосторожности во время снятия, перемещения и установки сидений во избежание возникновения царапин и вмятин.

Соблюдать меры предосторожности для защиты деталей отделки салона во время установки и перемещения сидений; будьте осторожны, чтобы не повредить элементы отделки.

После завершения установки следует выполнить проверку момента затяжки крепежных болтов.

1. Снять шторку багажника.

2. Снять подкладку под запасное колесо.

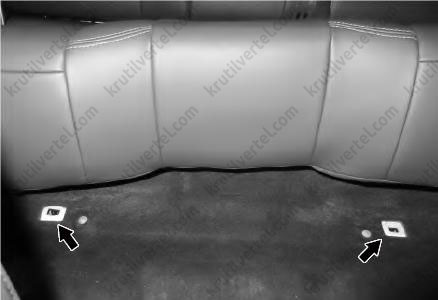

3. Поднять подушку заднего сиденья, отделить ее от двух фиксаторов, отсоедините разъем пучка проводов и снять подушку, как показано на изображении ниже.

Примечание

Обойма является расходным материалом; не допускается ее повторное использование.

4. Потянуть за ручку на спинке сидений, чтобы откинуть ее вперед.

5. Выкрутить болт крепления и снять скобу с пальца крепления спинки, как показано на изображении ниже.

6. Нажать внутрь, чтобы отсоединить спинку правого места сиденья от пальца, и снять спинку правого места заднего сиденья.

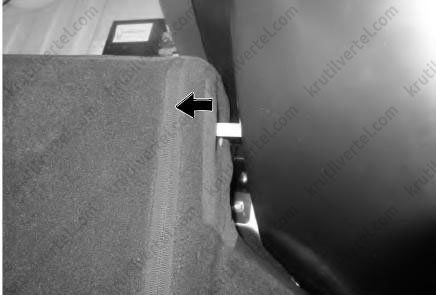

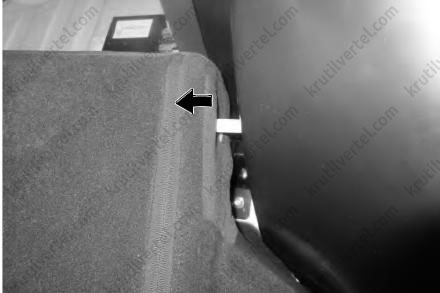

7. Нажать внутрь, чтобы отсоединить спинку левого места сиденья от пальца, и снять спинку левого места сиденья, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Подушка сиденья заднего ряда

Снятие и установка

Снятие

Внимание

Соблюдать меры предосторожности во время снятия, перемещения и установки сидений во избежание возникновения царапин и вмятин.

Соблюдать меры предосторожности для защиты деталей отделки салона во время установки и перемещения сидений; будьте осторожны, чтобы не повредить элементы отделки.

После завершения установки следует выполнить проверку момента затяжки крепежных болтов.

1. Снять шторку багажника.

2. Снять подкладку под запасное колесо.

3. Поднять подушку заднего сиденья, отделить ее от двух фиксаторов, отсоедините разъем пучка проводов и снять подушку, как показано на изображении ниже.

Примечание

Обойма является расходным материалом; не допускается ее повторное использование.

4. Потянуть за ручку на спинке сидений, чтобы откинуть ее вперед.

5. Выкрутить болт крепления и снять скобу с пальца крепления спинки, как показано на изображении ниже.

6. Нажать внутрь, чтобы отсоединить спинку правого места сиденья от пальца, и снять спинку правого места заднего сиденья.

7. Нажать внутрь, чтобы отсоединить спинку левого места сиденья от пальца, и снять спинку левого места сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
