Двери Haval Dargo с 2022 года

3. Двери

Передняя дверь

Снятие и установка

Снятие

Внимание

Для снятия и установки дверей необходимы два человека.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

Проверить смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

После завершения установки необходимо выполнить проверку.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

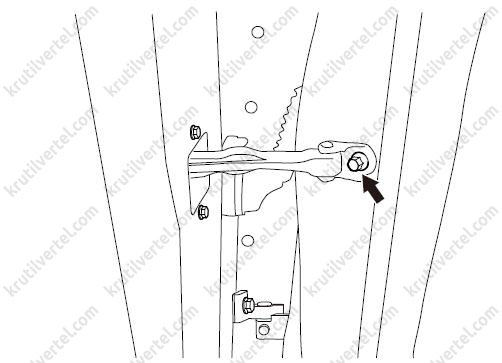

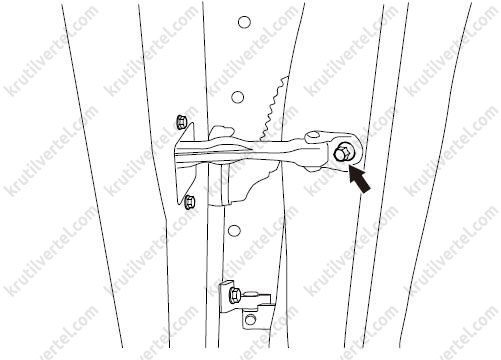

2. Выкрутить один болт крепления ограничителя хода к кузову, как показано на изображении ниже.

3. Очистить поверхность двери в местах установки петли по разметке позиции петли на двери.

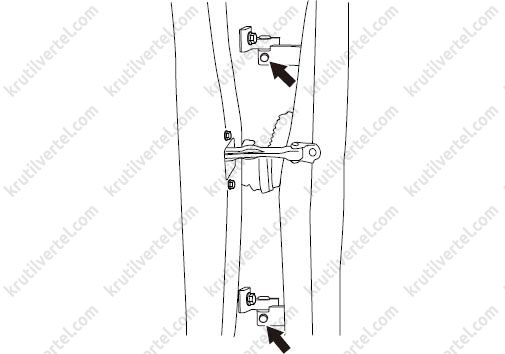

4. Снять по два винта крепления верхней и нижней петель, как показано на изображении ниже.

5. Отсоединить от двери ограничитель хода двери и жгут проводов двери.

6. Снять дверь в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка

1. Проверить зазоры между дверью и смежными деталями кузова и убедиться, что они не превышают заданные величины.

При необходимости отрегулировать положение двери, чтобы все зазоры соотвествовали заданным.

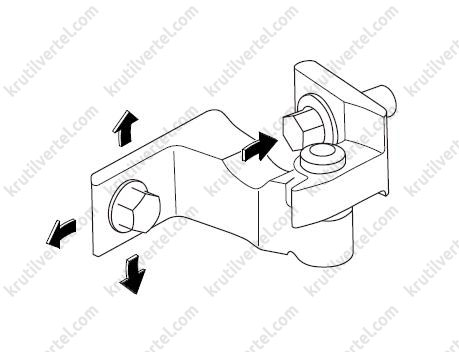

2. Ослабить затяжку двух болтов крепления петель к кузову и отрегулировать положение двери, как показано на изображении ниже.

3. Затянуть два болта крепления петель к кузову после завершения регулировки.

4. Ослабить затяжку двух болтов петли к двери и отрегулировать положение двери.

5. Затянуть два болта крепления петли к двери после завершения регулировки.

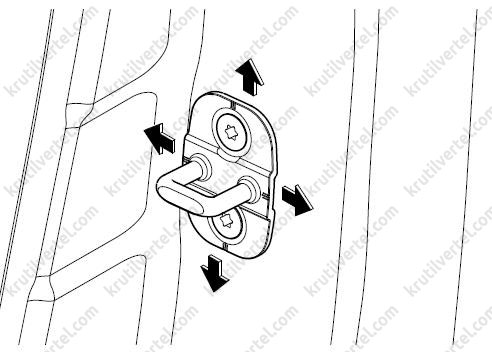

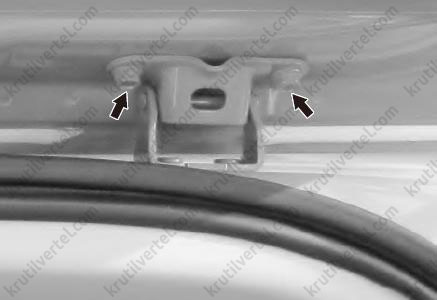

6. Аккуратно ослабить два винта крепления фиксатора замка и постучите по нему молотком с резиновым бойком, чтобы отрегулировать положение фиксатора, как показано на изображении ниже.

7. После завершения регулировки затянуть болты крепления фиксатора замка.

Внутренняя панель передней двери

Снятие и установка

Снятие

Примечание

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

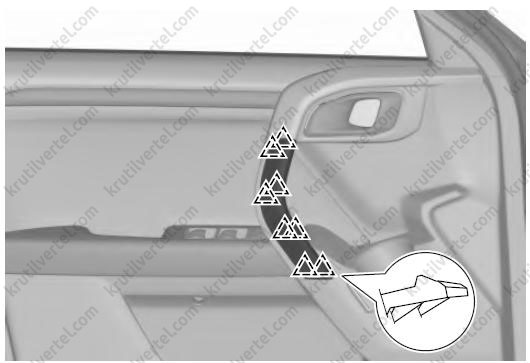

2. Высвободить 8 защелок и снять среднюю накладку ручки передней двери, как показано на изображении ниже.

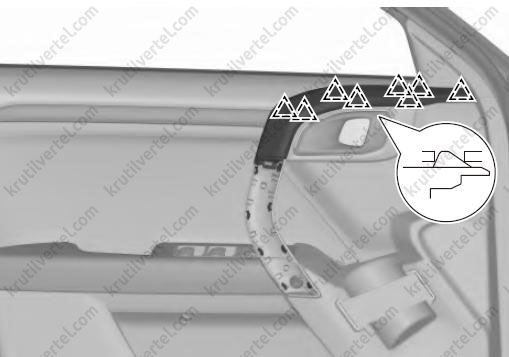

3. Высвободить 8 защелок и снять облицовку ручки передней двери, как показано на изображении ниже.

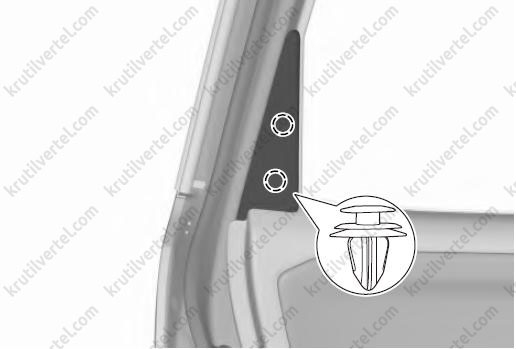

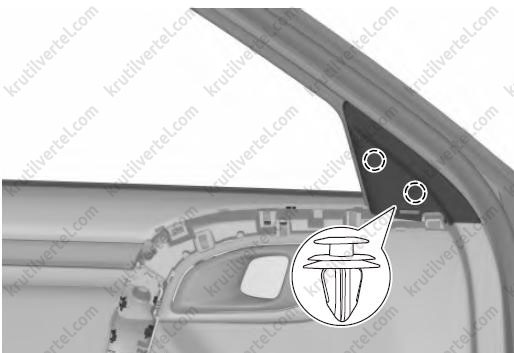

4. Высвободить 2 защелки и снять треугольную накладку с внутренней стороны двери.

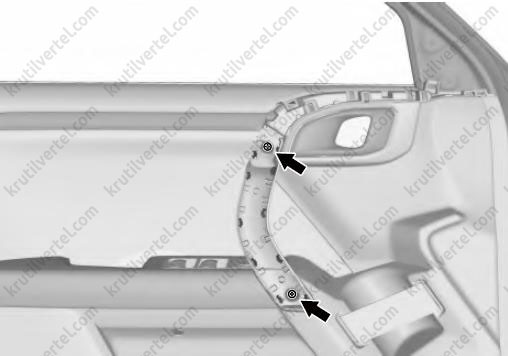

5. Выкрутить 2 винта крепления корпуса ручки передней двери, как показано на изображении ниже.

6. Выкрутить винт крепления подлокотника передней двери, как показано на изображении ниже.

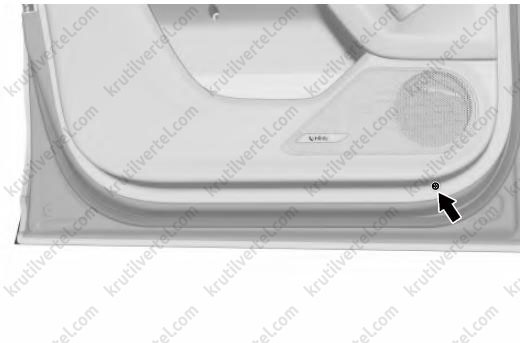

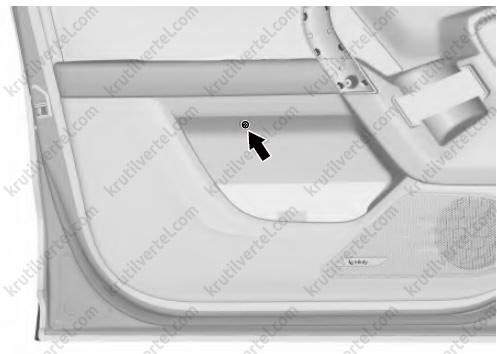

7. Выкрутить винт крепления нижней части обивки передней двери, как показано на изображении ниже.

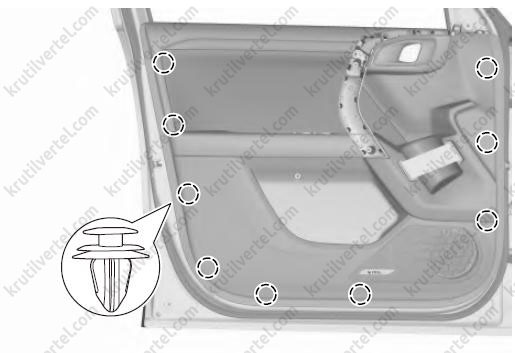

8. Высвободить 9 защелок, как показано на изображении ниже.

9. Отсоединить трос привода открывания двери.

10. Отсоединить разъем пучка проводов.

11. Снять обивку передней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Наружная декоративная накладка передней двери

Снятие и установка

Снятие

1. Открыть дверь.

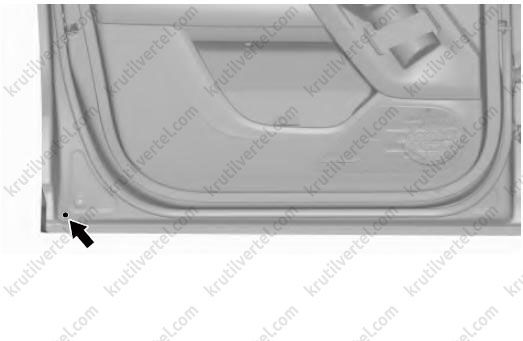

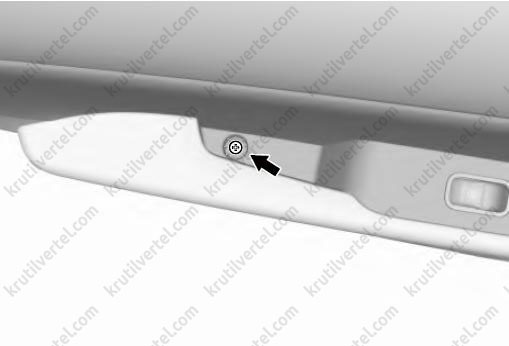

2. Выкрутить винт крепления, показанный на рисунке ниже.

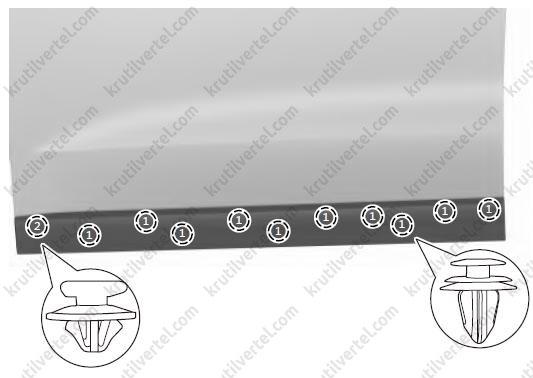

3. Высвободить 11 защелок и снять нижнюю наружную декоративную накладку передней двери, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Ограничитель хода передней двери

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять обивку двери.

3. Частично снять пылевлагозащитную пленку с двери.

4. Выкрутить один болт крепления ограничителя хода к кузову, как показано на изображении ниже.

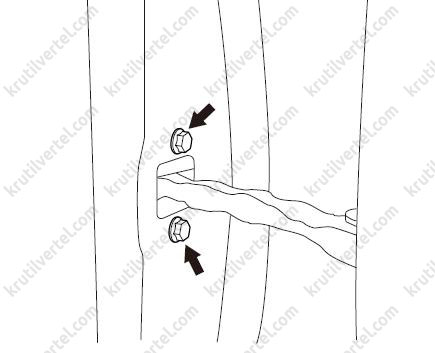

5. Выкрутить два болта, затем снять ограничитель двери, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задняя дверь

Снятие и установка

Снятие

Внимание

Для снятия и установки дверей необходимы два человека.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

Проверить смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

После завершения установки необходимо выполнить проверку.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

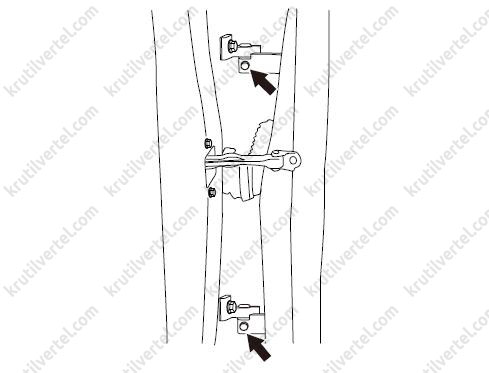

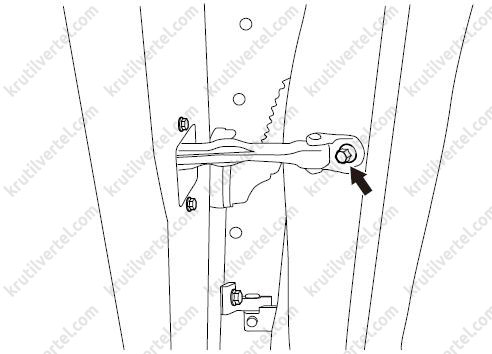

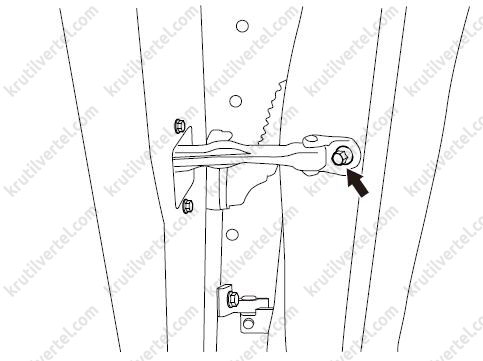

2. Выкрутить один болт крепления ограничителя хода к кузову, как показано на изображении ниже.

3. Очистить поверхность двери в местах установки петли по разметке позиции петли на двери.

4. Снять по два винта крепления верхней и нижней петель.

5. Отсоединить от двери ограничитель хода двери и жгут проводов двери.

6. Снять дверь в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка

1. Проверить зазоры между дверью и смежными деталями кузова и убедиться, что они не превышают заданные величины.

При необходимости отрегулировать положение двери, чтобы все зазоры соответствовали заданным.

2. Ослабить затяжку двух болтов крепления петель к кузову и отрегулировать положение двери, как показано на изображении ниже.

3. Затянуть два болта крепления петель к кузову после завершения регулировки

4. Ослабить затяжку двух болтов петли к двери и отрегулировать положение двери.

5. Затянуть два болта крепления петли к двери после завершения регулировки.

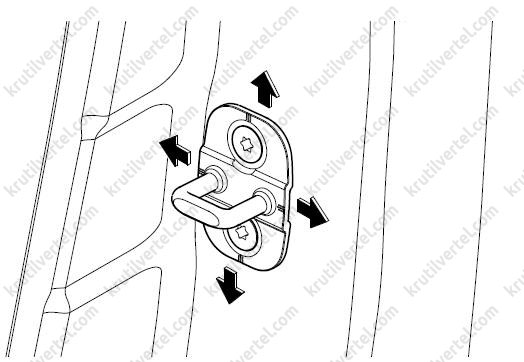

6. Аккуратно ослабить два винта крепления фиксатора замка и постучите по нему молотком с резиновым бойком, чтобы отрегулировать положение фиксатора, как показано на изображении ниже.

7. После завершения регулировки затянуть болты крепления фиксатора замка.

Внутренняя панель задней двери

Снятие и установка

Снятие

Примечание

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Высвободить 2 защелки, снять треугольную накладку с внутренней стороны задней двери, как показано на изображении ниже.

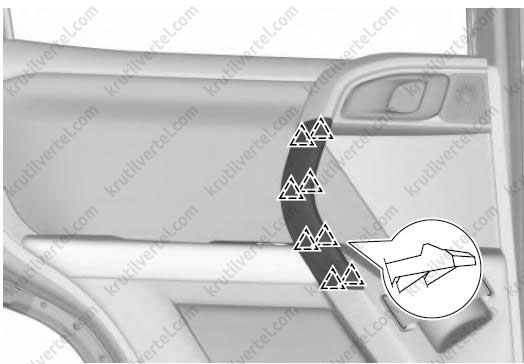

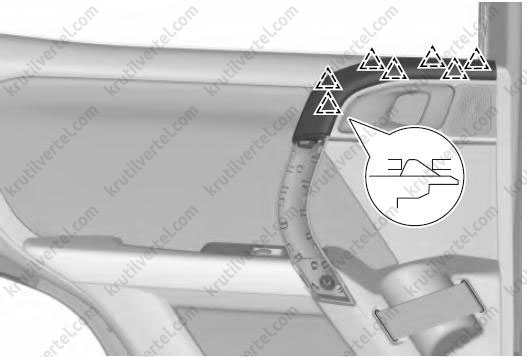

3. Высвободить 8 защелок, снять накладку ручки задней двери, как показано на изображении ниже.

4. Высвободить 7 защелок, снять молдинг ручки задней двери.

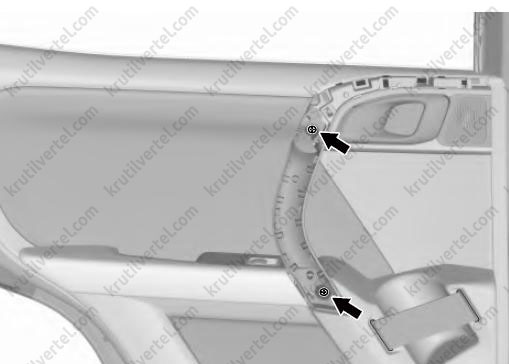

5. Выкрутить 2 винта крепления корпуса ручки задней двери, как показано на изображении ниже.

6. Снять резиновую прокладку корпуса ручки задней двери.

7. Выкрутить винт крепления корпуса ручки задней двери, как показано на изображении ниже.

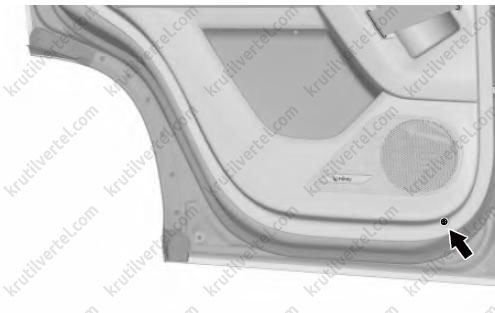

8. Выкрутить винт крепления нижней части обивки задней двери, как показано на изображении ниже.

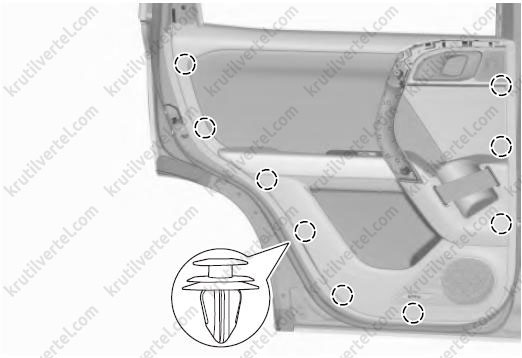

9. Высвободить 9 защелок, как показано на изображении ниже.

10. Отсоединить трос привода открывания двери.

11. Отсоединить разъем пучка проводов.

12. Снять обивку задней двери.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Наружная декоративная накладка задней двери

Снятие и установка

Снятие

1. Открыть дверь.

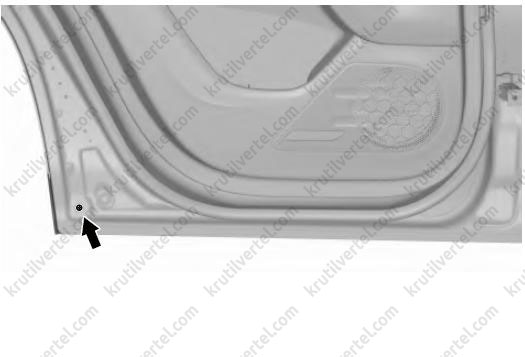

2. Выкрутить винт крепления с нижней стороны уплотнителя нижней части задней двери, как показано на изображении ниже.

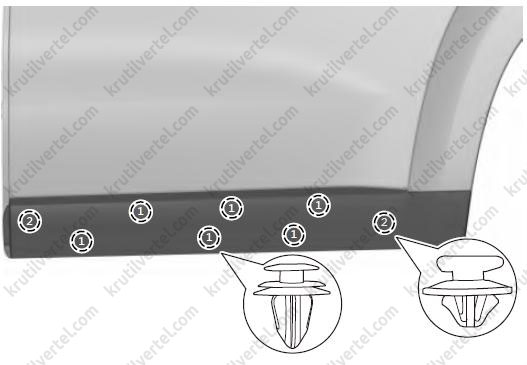

3. Высвободить 8 защелок, снять наружную декоративную накладку задней двери, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Ограничитель хода задней двери

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять обивку двери.

3. Частично снять пылевлагозащитную пленку с двери.

4. Снять один болт крепления ограничителя хода к кузову, как показано на изображении ниже.

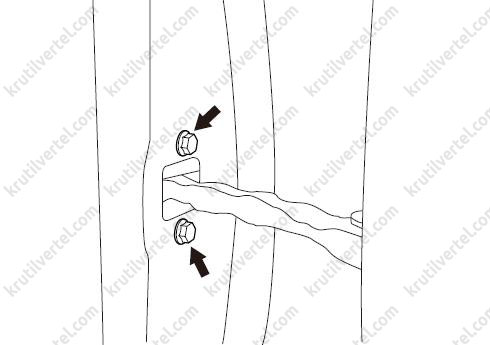

5. Выкрутить два болта, затем снять ограничитель двери, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Дверь багажного отделения (открывание/закрывание вручную)

Снятие и установка

Снятие

Внимание

Для снятия и установки двери необходимы два человека.

При проведении работ требуется защита окрашенных поверхностей кузова автомобиля и двери багажного отделения.

1. Открыть задний люк.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять защитную накладку двери заднего люка.

4. Снять заднюю комбинированную фару (на заднем люке) (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

5. Снять верхний стоп-сигнал (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

6. Снять замок заднего люка.

7. Снять очиститель заднего стекла (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

8. Снять наружную панель заднего люка с кронштейном крепления ламп подсветки номерного знака.

9. Снять дефлектор.

10. Отсоединить шланг омывателя.

11. Снять форсунки омывателя заднего стекла.

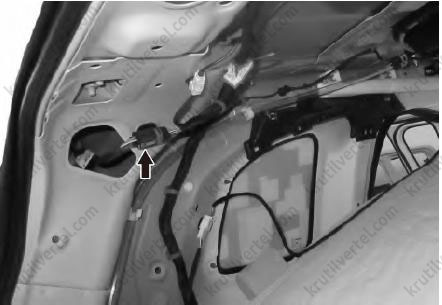

12. Отсоединить разъем пучка проводов и освободите хомут пучка проводов.

13. Извлечь пучок проводов и шланг омывателя из заднего люка.

14. Снять стекло заднего люка.

15. Отсоединить вспомогательный упор заднего люка.

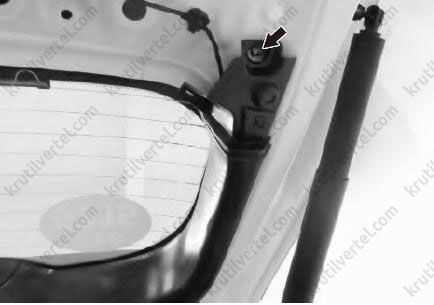

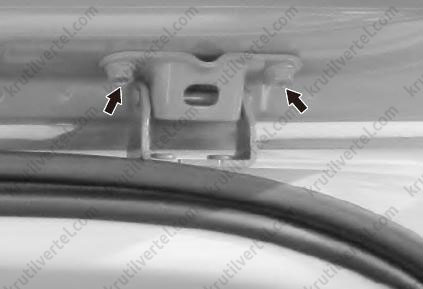

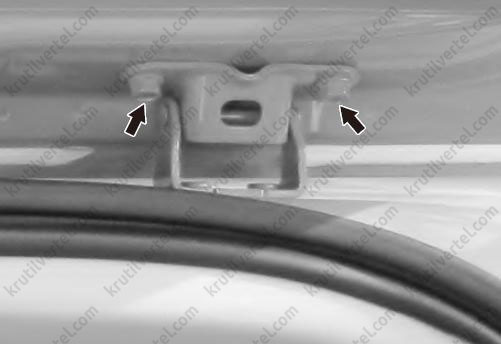

16. Выкрутить 4 болта крепления петель со стороны заднего люка, как показано на изображении ниже.

Примечание

Порядок разборки правой стороны аналогичен порядку разборки левой стороны.

17. Снять задний люк.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления заданными моментами затяжки.

Проверить смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

После завершения установки необходимо выполнить проверку.

Регулировка положения

Примечание

Для установки петель двери багажного отделения используются центрирующие болты. При установленных центрирующих болтах регулировка положения двери багажного отделения в проеме невозможна.

Для регулировки центрирующие болты можно заменить стандартными болтами.

1. Открыть задний люк

2. Проверить правильность установки заднего люка.

Примечание

Убедиться, что величина зазоров соответствует норме

Если измеренное значение зазора не соответствует норме, отрегулировать зазор.

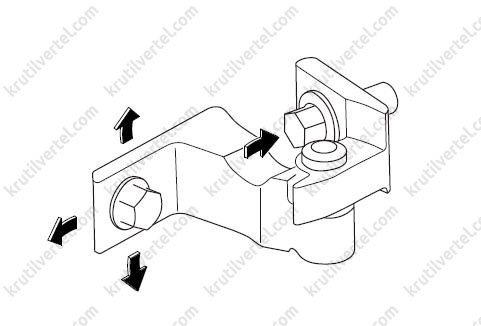

3. Ослабить 4 болта петель со стороны заднего люка и отрегулировать его положение по вертикали (вверх-вниз) и в продольном направлении (вперед-назад), как показано на изображении ниже.

Примечание

Порядок разборки правой стороны аналогичен порядку разборки левой стороны.

4. Завершив регулировку, затянув болты крепления петель. Затянуть элементы крепления заданными моментами затяжки.

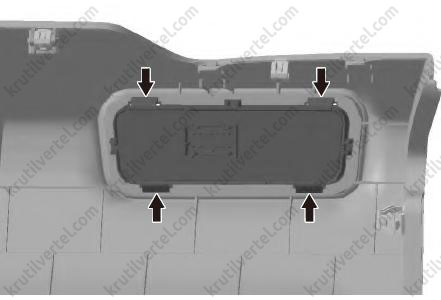

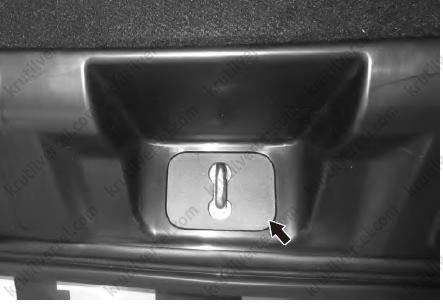

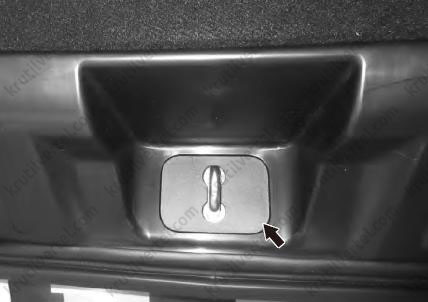

5. Снять крышку замка заднего люка, как показано на изображении ниже.

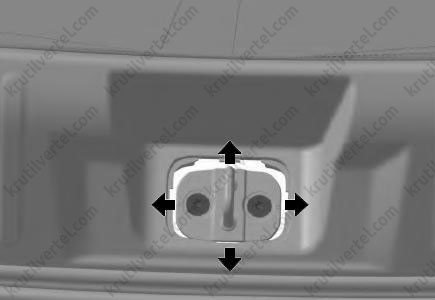

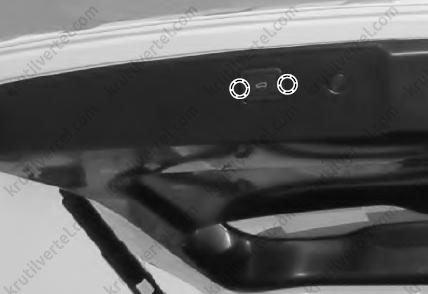

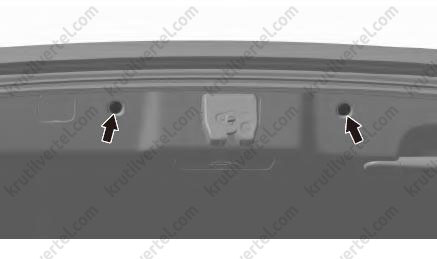

6. Аккуратно ослабить 2 винта крепления замка заднего люка и отрегулировать положение замка по вертикали (вверх-вниз) и в продольном направлении (вперед-назад), как показано на изображении ниже.

7. Завершив регулировку, затянуть крепежные винты. Затянуть элементы крепления заданными моментами затяжки.

Внутренняя облицовка двери багажного отделения

Снятие и установка

Снятие

1. Открыть задний люк.

2. Высвободить 2 защелки, как показано на изображении ниже.

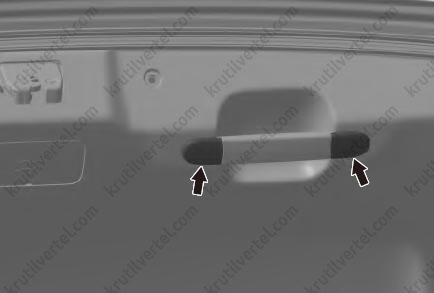

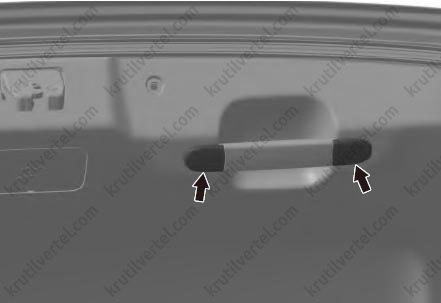

3. Снять декоративные заглушки болтов внутренней ручки заднего люка, как показано на изображении ниже.

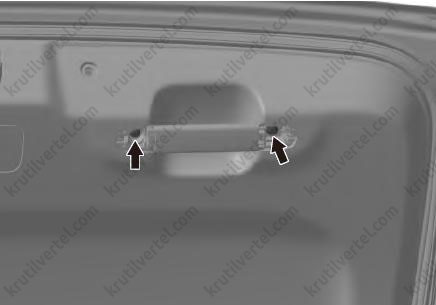

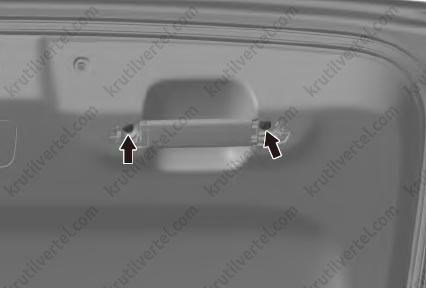

4. Выкрутить 2 болта крепления, показанные на рисунке ниже.

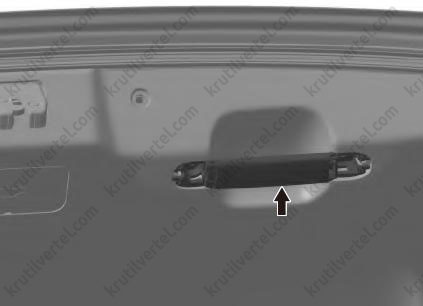

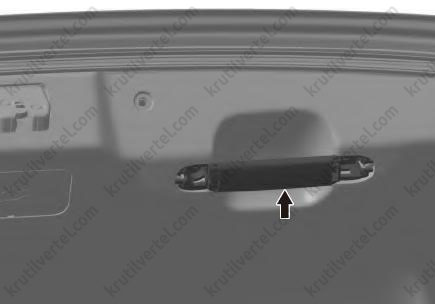

5. Снять внутреннюю ручку заднего люка, как показано на изображении ниже.

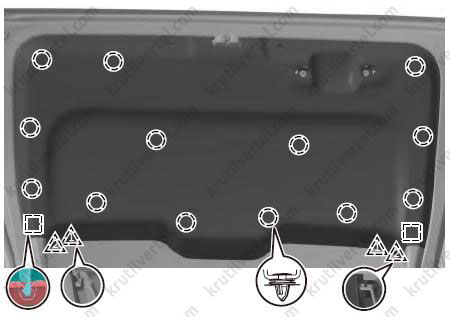

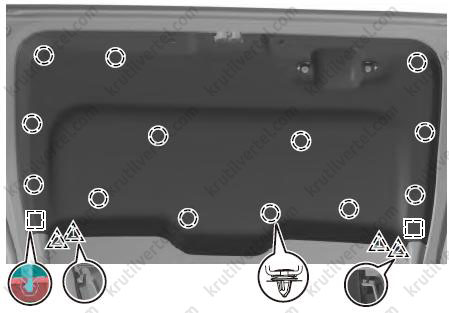

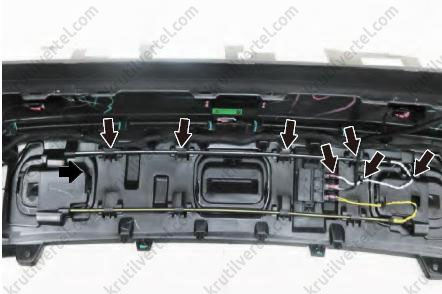

6. Отсоединить 4 фиксатора, 2 металлических фиксатора и 13 защелок.

7. Снять нижнюю накладку заднего люка.

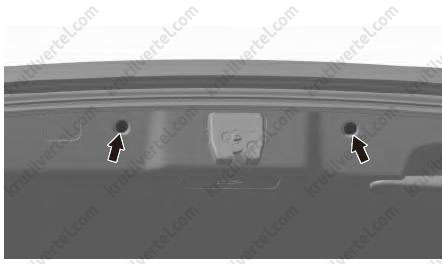

8. Выкрутить два винта крепления, показанные на рисунке ниже.

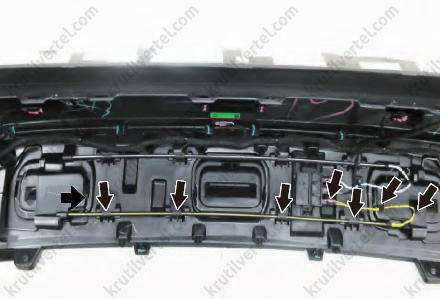

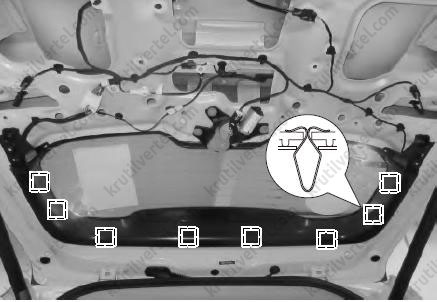

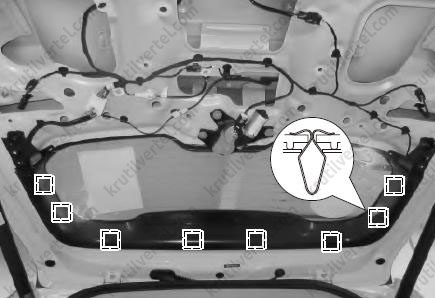

9. Высвободить 8 металлических фиксаторов, как показано на изображении ниже.

10. Снять верхнюю накладку заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Вспомогательный упор двери багажного отделения в сборе

Снятие и установка

Снятие

1. Открыть задний люк.

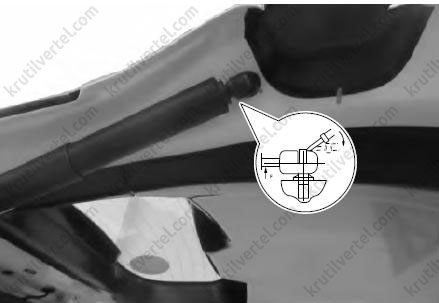

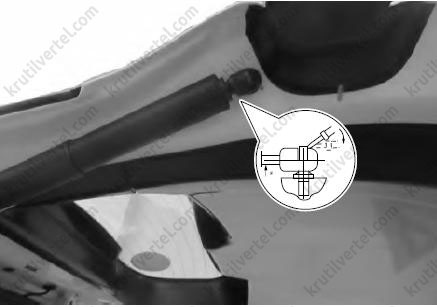

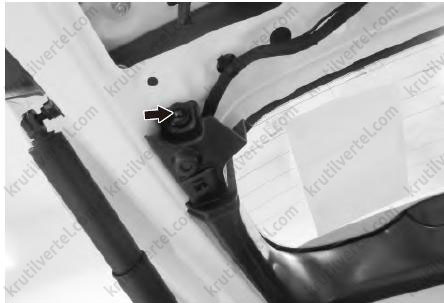

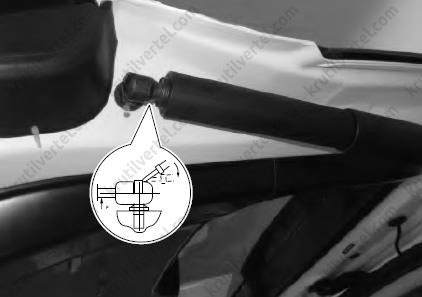

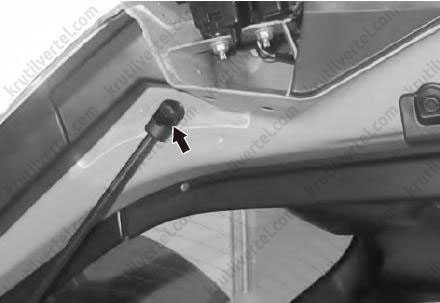

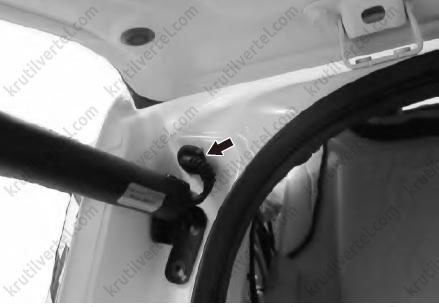

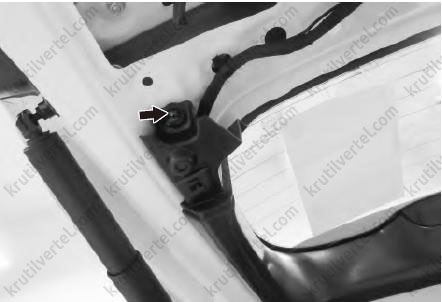

2. Отсоединить вспомогательный упор от болта с шаровой головкой со стороны люка, как показано на изображении ниже.

Внимание

Не снимать металлические стопорные кольца с пластиковых шарниров упоров.

Металлические стопорные кольца, снятые с пластиковых шарниров, не подлежат повторному использованию.

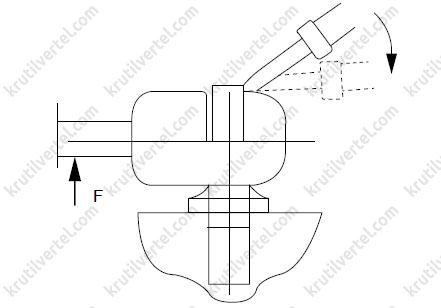

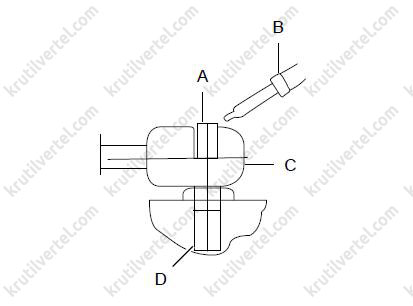

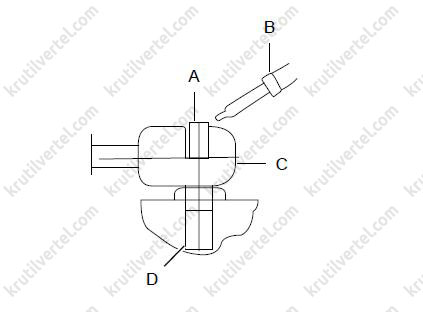

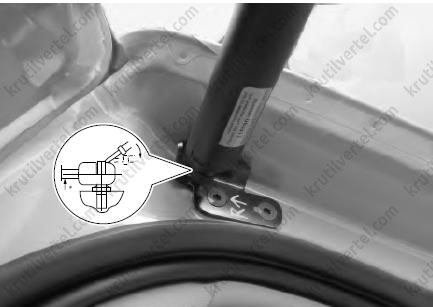

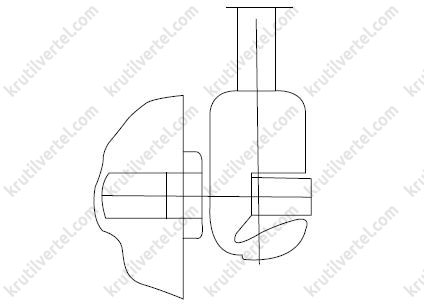

3. Сначала с помощью плоской отвертки поддеть стопорное кольцо, чтобы оно отсоединилось от шаровой головки болта, как показано на изображении ниже.

A. металлическое стопорное кольцо

B: плоская отвертка

C: пластиковый шарнир

D: болт с шаровой головкой

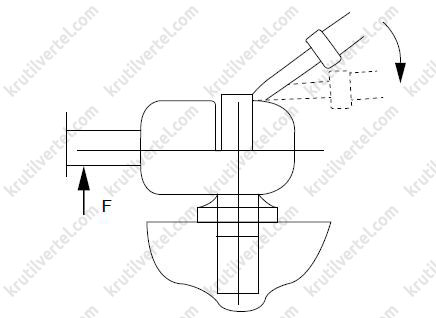

4. Затем нажать сбоку (сила F на рисунке) и снять пластиковый шарнир и болт с шаровой головкой, как показано на изображении ниже.

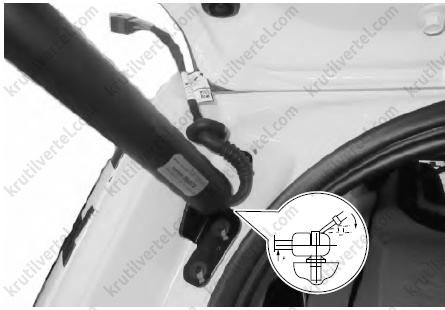

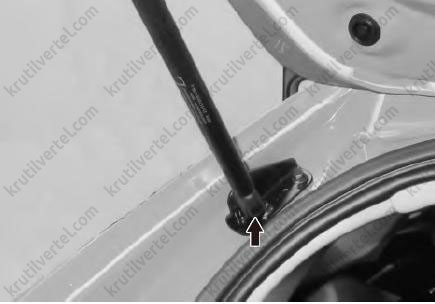

5. Отсоединить вспомогательный упор от болта с шаровой головкой со стороны кузова, как показано на изображении ниже.

Внимание

Не снимать металлические стопорные кольца с пластиковых шарниров упоров.

Металлические стопорные кольца, снятые с пластиковых шарниров, не подлежат повторному использованию.

6. Сначала с помощью плоской отвертки поддеть стопорное кольцо, чтобы оно отсоединилось от шаровой головки болта, как показано на изображении ниже.

A. Металлическое стопорное кольцо

B. Плоская отвертка

C. Пластиковый шарнир

D. Болт с шаровой головкой

7. Затем нажать сбоку (сила F на рисунке) и снять пластиковый шарнир и болт с шаровой головкой.

8. Снять вспомогательный упор заднего люка.

Установка

Примечание

Воспользуйтесь чьей-либо помощью, чтобы удерживать задний люк в открытом положении при снятии и установке газонаполненных упоров.

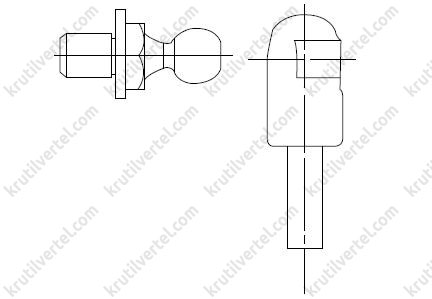

Направление установки вспомогательного упора: при закрытом заднем люке конец штока вспомогательного упора должен быть направлен вниз.

Обязательно соблюдать направление установки вспомогательного упора: его шток должен быть направлен вниз. Неправильная установка значительно сократит срок службы упора.

1. Расположите круглое отверстие в пластиковом шарнире напротив шаровой головки болта и с усилием вставить шаровую головку в пластиковый шарнир до характерного звука защелкивания.

Внимание

Не допускать сильных ударов по стопорным кольцам.

2. Второй конец упора закрепляется в том же порядке, как показано на изображении ниже.

Микровыключатель двери багажного отделения

Снятие и установка

Снятие

1. Открыть задний люк

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять нижнюю накладку заднего люка.

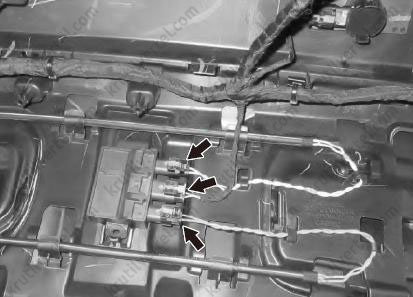

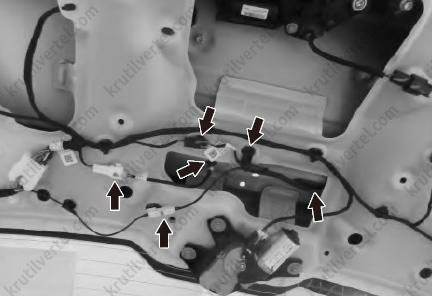

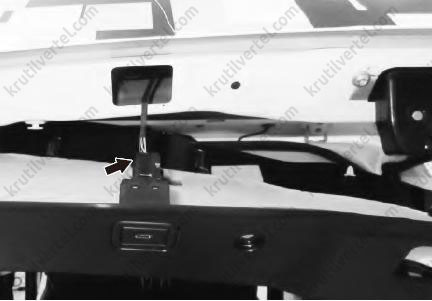

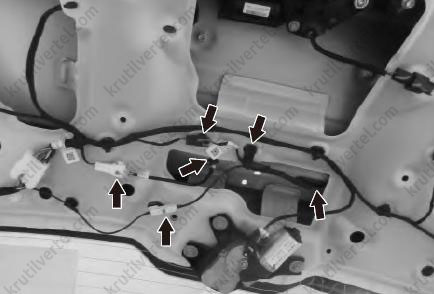

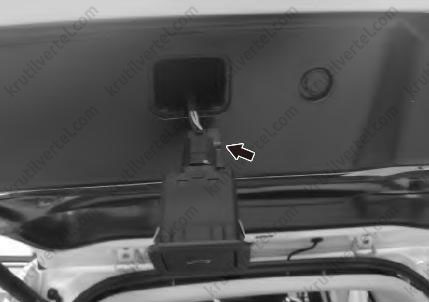

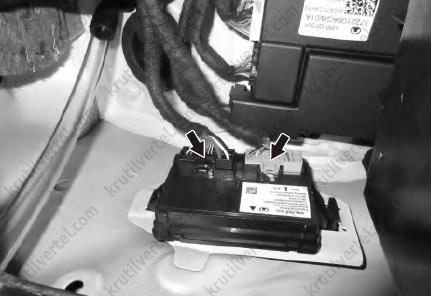

4. Отсоединить 3 разъема пучков проводов, высвободить хомут крепления пучка проводов и снять 2 кожуха пучков проводов, как показано на изображении ниже.

5. Снять наружную панель заднего люка.

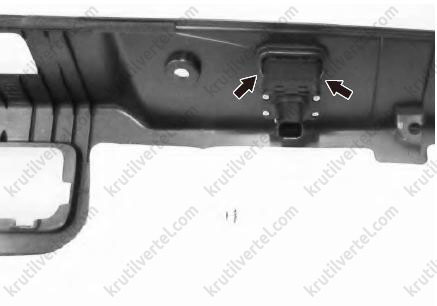

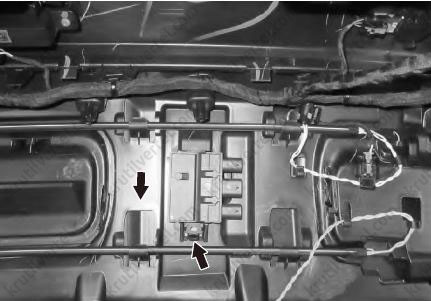

6. Высвободить два фиксатора и снять кронштейн крепления ламп подсветки номерного знака с микровыключателем замка заднего люка, как показано на изображении ниже.

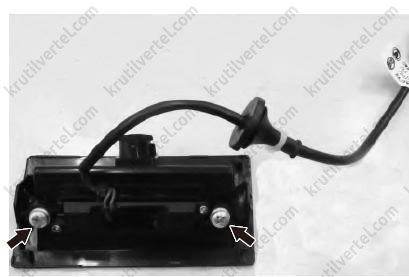

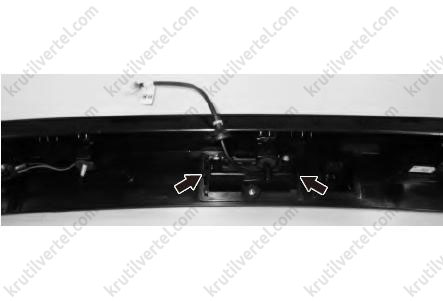

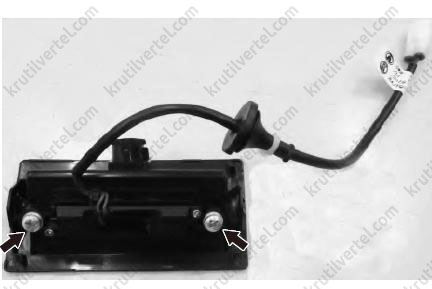

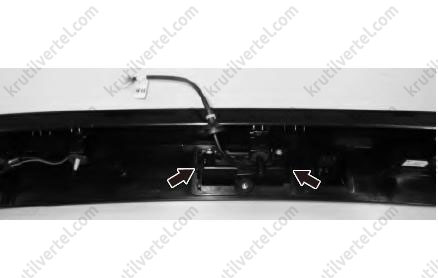

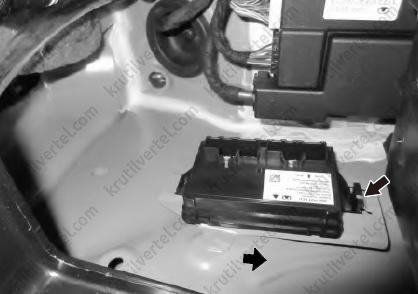

7. Выкрутить 2 винта крепления, показанных на рисунке ниже.

8. Снять микровыключатель заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

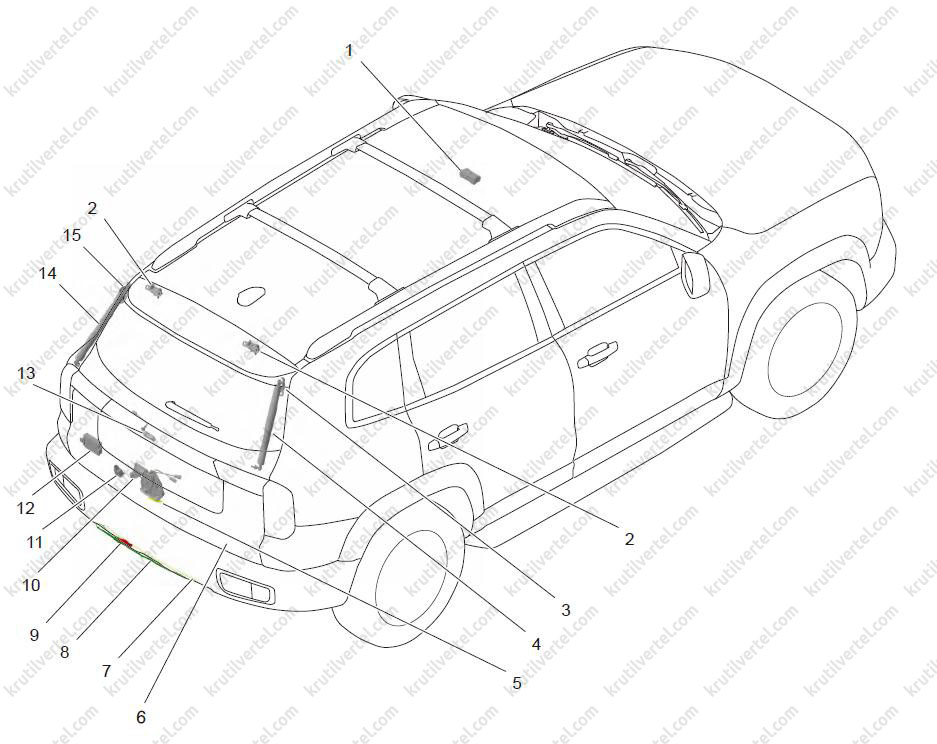

Дверь багажного отделения (бесконтактное открывание/закрывание)

Компоненты

1. Переключатель управления в сборе (интегрирован с выключателем открывания двери багажного отделения)
2. Петли двери багажного отделения
3. Верхний кронштейн газонаполненного упора двери багажного отделения
4. Газонаполненный упор двери багажного отделения в сборе
5. Замок двери багажного отделения
6. Дверь багажного отделения
7. Антенна 2 системы бесконтактного открывания двери багажного отделения
8. Антенна 1 системы бесконтактного открывания двери багажного отделения
9. Контроллер системы бесконтактного открывания двери багажного отделения
10. Корпус замка двери багажного отделения в сборе (со встроенным зуммером)
11. Выключатель запирания двери багажного отделения
12. Контроллер оборудования двери багажного отделения
13. Микровыключатель замка двери багажного отделения
14. Электрический упор двери багажного отделения в сборе
15. Верхний кронштейн электрического упора двери багажного отделения

Самоадаптация привода

Способ адаптации 1: перевести выключатель зажигания в режим ON. Адаптация с помощью диагностического устройства позволяет активировать функцию адаптации. С помощью диагностического устройства можно выполнить адаптацию или удаление параметров, введенных ранее.

Способ адаптации 2: перевести выключатель зажигания в режим OFF. Выполните адаптацию с помощью смарт-ключа. Нажать и удерживайте кнопку управления дверью багажного отделения на смарт-ключе. Дождитесь, когда дверь полностью откроется, подождите 5–7 секунд: процедура адаптации завершена.

Способ адаптации 3: перевести выключатель зажигания в режим ON. Коротко нажать кнопку открывания двери багажного отделения в салоне, чтобы выполнить адаптацию. Дождитесь, когда дверь полностью откроется, подождите 5–7 секунд, чтобы завершилась адаптация.

Примечание:

Способы 2 и 3 адаптации не позволяют изменять ранее настройки, установленные ранее.

ECU После первого включения электропитания или после потери данных конечного положения при открывании (сброс команды конечного положения с помощью диагностического прибора) необходимо закрыть дверь багажного отделения вручную. Повторите операцию с кнопкой открывания заднего люка/смарт-ключом. Электрический упор перемещается к конечному положению, завершая адаптацию данных конечного положения.

Другие операции во время автоматического открывания запрещены — в противном случае адаптация не будет завершена успешно.

Если адаптация не выполнена, троекратно звучит внешний зуммер, управляемый PLG ECU.

Дверь багажного отделения

Снятие и установка

Снятие

Внимание

Для снятия и установки двери необходимы два человека.

При проведении работ требуется защита окрашенных поверхностей кузова автомобиля и двери багажного отделения.

1. Открыть задний люк.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять защитную накладку двери заднего люка.

4. Снять заднюю комбинированную фару (на заднем люке) (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

5. Снять верхний стоп-сигнал.

6. Снять замок заднего люка.

7. Снять очиститель заднего стекла (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

8. Снять наружную панель заднего люка с кронштейном крепления ламп подсветки номерного знака.

9. Снять дефлектор.

10. Отсоединить шланг омывателя.

11. Снять форсунки омывателя заднего стекла.

12. Отсоединить разъем пучка проводов и освободите хомут пучка проводов.

13. Извлечь пучок проводов и шланг омывателя из заднего люка.

14. Снять стекло заднего люка.

15. Отсоединить газонаполненные упоры.

16. Отсоединить упор с электроприводом.

17. Выкрутить 4 болта крепления петель со стороны заднего люка, как показано на изображении ниже.

Примечание

Порядок разборки правой стороны аналогичен порядку разборки левой стороны.

18. Снять задний люк.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления заданными моментами затяжки.

Проверить смазку подвижных компонентов петель; при необходимости смажьте петли пластичной смазкой.

При установке двери убедиться в том, то правильно отрегулированы зазоры и несовпадения по высоте в местах примыкания двери к другим элементам кузова.

После завершения установки необходимо выполнить проверку.

Регулировка положения

Примечание

Для установки петель двери багажного отделения используются центрирующие болты. При установленных центрирующих болтах регулировка положения двери багажного отделения в проеме невозможна.

Для регулировки центрирующие болты можно заменить стандартными болтами.

1. Открыть задний люк

2. Проверить правильность установки заднего люка.

Примечание

Убедиться, что величина зазоров соответствует норме.

Если измеренное значение зазора не соответствует норме, отрегулировать зазор.

3. Ослабить 4 болта крепления петель со стороны заднего люка и отрегулировать его положение по вертикали (вверх-вниз) и в продольном направлении (вперед-назад), как показано на изображении ниже.

Примечание

Порядок разборки правой стороны аналогичен порядку разборки левой стороны.

4. Завершив регулировку, затянув болты крепления петель. Затянуть элементы крепления заданными моментами затяжки.

5. Снять крышку замка заднего люка, как показано на изображении ниже.

6. Аккуратно ослабить 2 винта крепления замка заднего люка и отрегулировать положение замка по вертикали (вверх-вниз) и в продольном направлении (вперед-назад), как показано на изображении ниже.

7. Завершив регулировку, затянуть крепежные винты. Затянуть элементы крепления заданными моментами затяжки.

Внутренняя декоративная панель двери багажного отделения

Снятие и установка

Снятие

1. Открыть заднюю дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Высвободить 2 защелки, показанные на рисунке ниже.

4. Снять декоративные заглушки болтов внутренней ручки заднего люка, как показано на изображении ниже.

5. Выкрутить два болта крепления, показанные на рисунке ниже.

6. Снять внутреннюю ручку заднего люка, как показано на изображении ниже.

7. Отсоединить 4 фиксатора, 2 металлических фиксатора и 13 защелок, как показано на изображении ниже.

8. Снять нижнюю накладку заднего люка.

9. Отсоединить разъем кнопки выключателя закрывания заднего люка, как показано на изображении ниже.

10. Отсоединить кнопку выключателя закрывания заднего люка.

11. Выкрутить два винта крепления, показанные на рисунке ниже.

12. Высвободить 8 металлических фиксаторов, как показано на изображении ниже.

13. Снять верхнюю накладку заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Пневматический упор в сборе

Снятие и установка

Снятие

Внимание:

Во избежание травм при снятии и установке упоров необходимо надежно подпереть дверь багажного отделения.

1. Открыть заднюю крышки багажного отделения.

2. Отсоединить левый газонаполненный упор от болта с шаровой головкой со стороны задней крышки багажного отделения, как показано на изображении ниже.

3. Отсоединить правый газонаполненный упор от болта с шаровой головкой со стороны заднего люка, как показано на изображении ниже.

4. Отсоединить правый газонаполненный упор от болта с шаровой головкой в верхнем кронштейне упора со стороны кузова, как показано на изображении ниже.

5. Снять правый газонаполненный упор.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Электрический упор в сборе

Снятие и установка

Снятие

Внимание:

Во избежание травм при снятии и установке упоров необходимо надежно подпереть дверь багажного отделения.

1. Открыть заднюю крышку багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять напольное покрытие багажника.

4. Извлечь комплект возимого инструмента и левый поддон.

5. Снять панель облицовки порога крышки багажного отделения (подробнее, см. соответствующий раздел в данной главе).

6. Снять заднее сиденье.

7. Снять накладки порогов задних дверей.

8. Снять часть уплотнителя проемов задних дверей.

9. Снять часть уплотнителя проема заднего люка.

10. Снять панель облицовки багажного отделения.

11. Снять верхнюю декоративную панель стойки C.

12. Снять обивку потолка в задней части.

13. Отсоединить разъем пучок проводов левого упора заднего люка, как показано на изображении ниже.

14. Извлечь пучок проводов левого упора заднего люка, как показано на изображении ниже.

15. Отсоединить левый газонаполненный упор от болта с шаровой головкой со стороны крышки багажного отделения, как показано на изображении ниже.

16. Отсоединить левый упор электропривода от болта с шаровой головкой в кронштейне левого упора со стороны кузова, как показано на изображении ниже.

17. Снять левый упор электропривода заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

После замены стойки с электроприводом необходимо выполнить адаптацию электропривода заднего люка, чтобы установить параметры конечное положение при открывании.

Контроллер оборудования двери багажного отделения

Снятие и установка

Снятие

1. Открыть задний люк

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

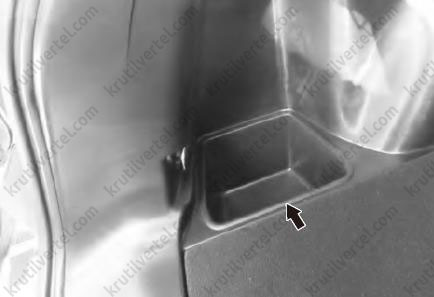

3. Извлечь отделение для хранения мелочей, как показано на изображении ниже.

4. Отсоединить разъем пучка проводов, как показано на изображении ниже.

5. Высвободить фиксатор крепления, показанный на рисунке ниже.

6. Перемещая контроллер оборудования заднего люка, снять его.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

После замены контроллера оборудования заднего люка необходимо выполнить адаптацию оборудования заднего люка, чтобы установить конечное положение его открывания.

Контроллер системы бесконтактного открывания двери багажного отделения

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на необходимую высоту.

3. Отсоединить разъем пучка проводов, как показано на изображении ниже.

4. Высвободить фиксатор и снять контроллер системы бесконтактного открывания заднего люка, потянув его в направлении стрелки.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Антенна №1 системы бесконтактного открывания двери багажного отделения

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на необходимую высоту.

3. Отсоединить разъем пучка проводов, потянуть левый конец антенны вправо и высвободить 6 защелок, как показано на изображении ниже.

4. Снять антенну системы бесконтактного открывания заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Антенна №2 системы бесконтактного открывания двери багажного отделения

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на необходимую высоту.

3. Отсоединить разъем пучка проводов, потяните за левый конец антенны 2 вправо и высвободить 6 защелок, как показано на изображении ниже.

4. Снять антенну системы бесконтактного открывания заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Выключатель закрывания двери багажного отделения

Снятие и установка

Снятие

1. Открыть задний люк

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Высвободить 2 защелки, показанные на рисунке ниже.

4. Снять выключатель закрывания заднего люка.

5. Отсоединить разъем выключатель закрывания заднего люка, как показано на изображении ниже.

6. Снять выключатель закрывания заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Микровыключатель двери багажного отделения

Снятие и установка

Снятие

1. Открыть задний люк

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять нижнюю накладку крышки багажного отделения.

4. Отсоединить 3 разъема жгутов электропроводки, высвободить хомут крепления пучка проводов и снять 2 кожуха пучков проводов, как показано на изображении ниже.

5. Снять наружную панель заднего люка.

6. Высвободить два фиксатора и снять кронштейн крепления ламп подсветки номерного знака с микровыключателем замка заднего люка, как показано на изображении ниже.

7. Выкрутить два винта крепления, показанные на рисунке ниже.

8. Снять микровыключатель заднего люка.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Выключатель открывания двери багажного отделения

Снятие и установка

Снятие

Примечание

Кнопка открывания заднего люка встроена в переключатель управления.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять панель облицовки в зоне коленей водителя.

3. Отсоединить разъем пучка проводов.

4. Нажать и удерживайте защелку управляющего переключателя. Вытолкнуть управляющий переключатель наружу, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
