Радиатор Haval Dargo с 2022 года

6. Радиатор

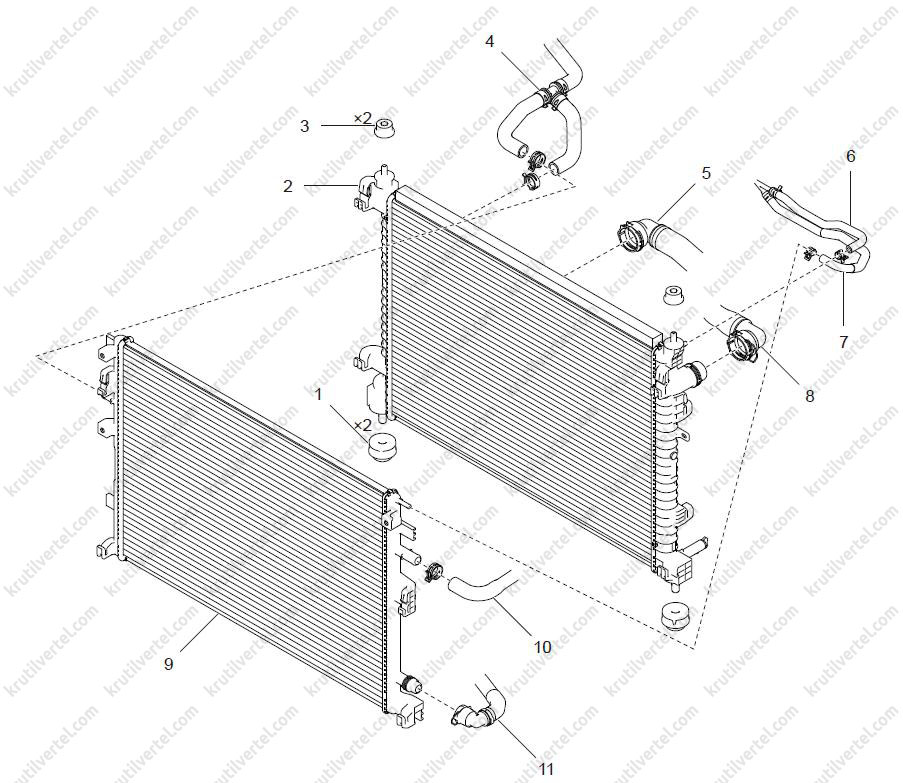

Компоненты

1. Нижняя подвеска радиатора
2. Радиатор
3. Верхняя подвеска радиатора
4. Отводящая трубка расширительного бачка
5. Отводящая трубка радиатора
6. Трубка перелива радиатора
7. Трубка перелива радиатора
8. Отводящая трубка радиатора
9. Конденсатор
10. Отводящая трубка масляного радиатора
11. Подводящая трубка электрического насоса

Снятие и установка

Снятие

Внимание:
- Во избежание ожогов запрещается откручивать пробку расширительного бачка, когда двигатель и радиатор горячие.
- Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять нижнюю защитную пластину переднего бампера (подробнее, см. соответствующий раздел в главе Кузов).

3. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость.

4. Снять передний бампер (подробнее, см. соответствующий раздел в главе Кузов).

5. Снять воздушный фильтр (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

6. Снять монтажную панель правой и левой решетки радиатора.

7. Снять панель крепления замка капота и замок капота.

8. Снять балку переднего бампера (подробнее, см. соответствующий раздел в главе Кузов).

9. Снять правый и левый дефлекторы.

10. Переместить конденсатор в подходящее безопасное место и закрепить его. Разрядить систему кондиционирования, используя специальное оборудование.

Внимание:
- Не допускать утечек хладагента 134а (HFC-134а) из системы кондиционирования, особенно испарение или туманное образование. Не допускать попадания паров хладагента на кожу, слизистую оболочку глаз, и верхних дыхательных путей. Работать в хорошо проветриваемом помещении. При осуществлении работ, связанных с заменой или дозаправкой хладагента системы кондиционирования воздуха необходимо использовать только специализированное оборудование. При случайной утечки хладагента из системы кондиционирования необходимо проверить помещение (обеспечить достаточную вентиляцию) и принять меры для устранения течи хладагента.
- В качестве индивидуальных средств защиты от попадания хладагента на человека могут применяться специализированные комбинезоны, перчатки, средства защиты дыхательных путей, а также ткань, которую необходимо оборачивать вокруг трубопроводов около клапанов и мест соединений. Попадание хладагента на части кузова или кожу рук могут вызвать местные обморожения, что может стать причиной получения травм. Обмороженная площадь должна быть немедленно вымыта чистой проточной водой, а затем должна быть оказана медицинская помощь.

Примечание:
- Хладагент HFC-134а применяется только на данном транспортном средстве. Использование любого другого хладагента может привести к ухудшению характеристик эффективной работы системы кондиционирования воздуха.
- Во избежание повреждения деталей и узлов системы кондиционирования воздуха необходимо применять только специализированные смазочные материалы и хладагент, а при осуществлении работ связанные с заменой или дозаправкой хладагента необходимо использовать только специализированное оборудование и инструмент.

Внимание:
- Не допускать смешения хладагентов различных производителей, даже в малых количествах, в противном случае это может стать причиной преждевременного выхода из деталей и узлов системы кондиционирования воздуха, в частности компрессора кондиционера.
- Для проведения работ, связанных с дозаправкой или заменой хладагента системы кондиционирования воздуха, салона транспортного средства, необходимо использовать специализированный инструмент – специализированный центр, позволяющий производить полный комплекс работ, связанных с полной или частичной заменой хладагента. В комплексе специализированного центра применяется хладагент марки R-134a. Работы по замене или дозаправки хладагента выполнять в соответствии с инструкцией по эксплуатации специализированного цента. Работы должен выполнять только специально обученный персонал.

Внимание:
- Высокое давление в контуре хладагента.
- Проводить ремонтные работы только при отсутствии давления в контуре хладагента.
- Избегать контакта с хладагентом и рефрижераторным маслом.
- Соблюдать требования техники безопасности при обращении с хладагентом R134a.
- Соблюдать требования техники безопасности при обращении с рефрижераторным маслом.

Внимание:
- Опасность повреждения. Разрешается использовать только рекомендованный заводом производителем хладагент R134a.
- Запускать двигатель только тогда, когда кондиционер заправлен по всем правилам.

Примечание:
Откачивание, вакуумирование и заполнение кондиционера производить только согласно руководству по эксплуатации соответствующей сервисной установки.

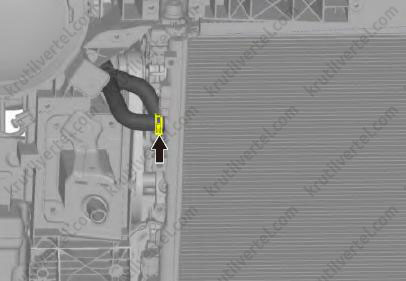

11. Отсоединить трубку конденсатора, как показано на изображении ниже.

Внимание:
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

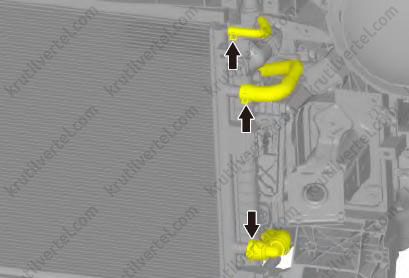

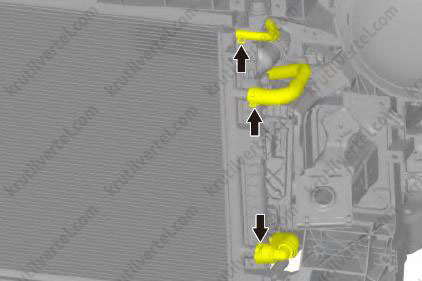

12. Отсоединить 3 трубки от конденсатора, как показано на изображении ниже.

Внимание:
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

13. Снять конденсатор в сборе.

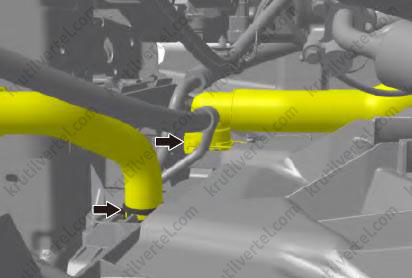

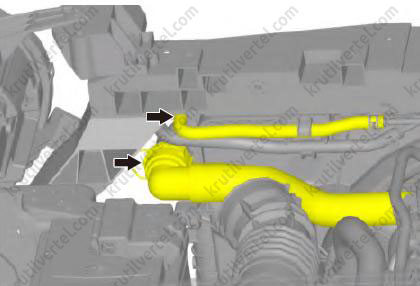

14. Отсоединить две трубки радиатора, показанные на рисунке ниже.

Внимание:
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

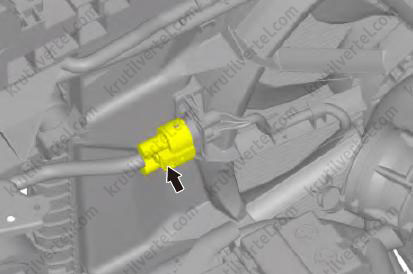

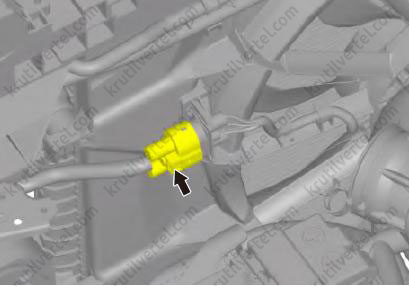

15. Отсоединить разъем жгута электропроводки вентилятора радиатора и хомуты крепления проводов, как показано на изображении ниже.

16. Отсоединить две трубки радиатора, как показано на изображении ниже.

Внимание:
После отсоединения трубопроводов заглушите оба конца патрубков, чтобы предотвратить попадание внутрь инородных материалов.

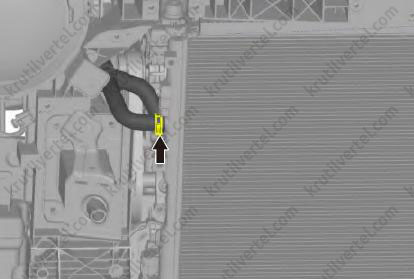

17. Отсоединить крепления отводящей трубки радиатора.

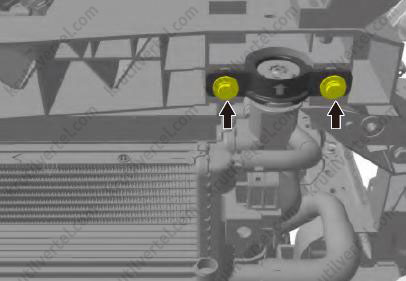

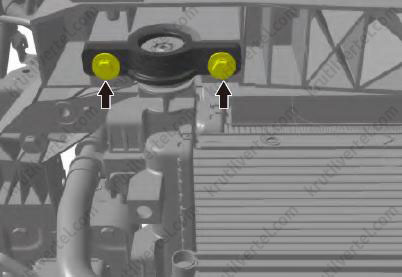

18. Выкрутить два болта крепления, показанные на рисунке ниже.

19. Снять кронштейн крепления верхней подвески в левой части радиатора.

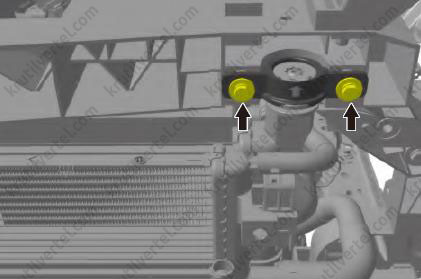

20. Выкрутить два болта крепления.

21. Извлечь кронштейн крепления верхней подвески в правой части радиатора.

22. Снять радиатор в сборе с вентилятором радиатора.

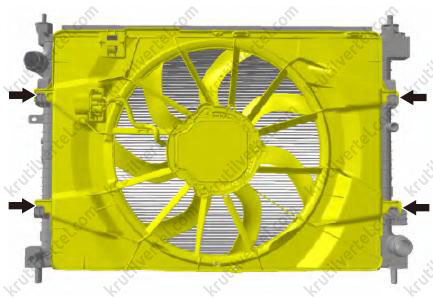

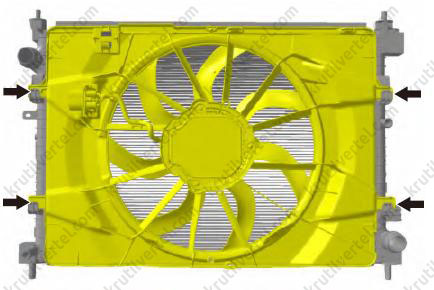

23. Отделить радиатор от вентилятора.

Внимание:
Храните снятые детали в чистом и безопасном месте, обеспечивая защиту от ударов.

Установка

Внимание:
- Во избежание ожогов запрещается откручивать пробку расширительного бачка, когда двигатель и радиатор горячие.
- Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.

Внимание:
- Затянуть элементы крепления в соответствии с заданным значением момента силы.
- Проверить, не поврежден ли конденсатор, не деформирован ли трубопровод, нет ли протечек.

1. Собрать радиатор и вентилятор радиатора.

2. Установить радиатор в сборе с вентилятором радиатора.

3. Установить кронштейн крепления верхней подвески в правой части радиатора.

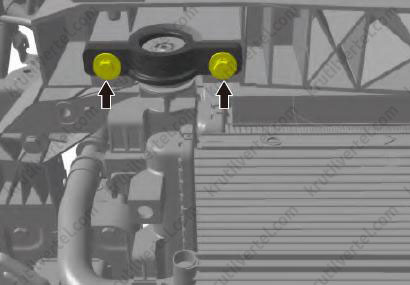

4. Затянуть два болта крепления, показанные на рисунке ниже.

5. Установить кронштейн крепления верхней подвески в левой части радиатора.

6. Затянуть два болта крепления, показанные на рисунке ниже.

7. Закрепить отводящую трубку радиатора.

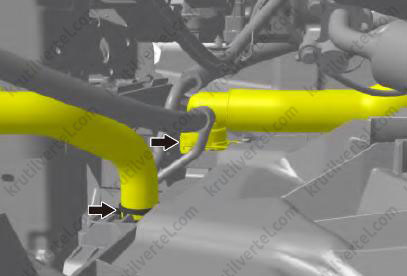

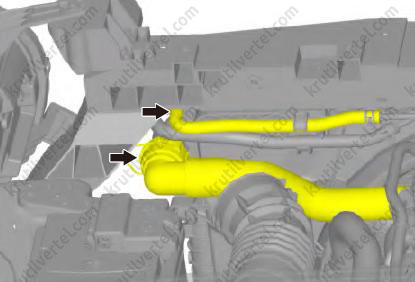

8. Подсоединить две трубки радиатора, показанные на рисунке ниже.

Внимание:
- Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
- После установки убедиться, что элементы трубопроводов надежно соединены.

9. Подсоединить разъем жгута электропроводки вентилятора радиатора и закрепить жгут электропроводки.

Внимание:
Перед установкой электрических разъемов соединителя проверить, не повреждены ли его клеммы.

10. Подсоединить две трубки радиатора.

Внимание:
- Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
- После установки убедиться, что элементы трубопроводов надежно соединены.

11. Установить конденсатор в сборе.

12. Подсоединить 3 трубки к конденсатору, как показано на изображении ниже.

Внимание:
- Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
- После установки убедиться, что элементы трубопроводов надежно соединены.

13. Подсоединить трубку к конденсатору.

Внимание:
- Перед установкой трубопроводов убедитесь в отсутствии инородных материалов внутри него и в местах стыков.
- После установки убедиться, что элементы трубопроводов надежно соединены.

14. Установить воздушный фильтр в сборе (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

15. Установить конденсатор.

16. Установить правый и левый дефлекторы.

17. Установить балку переднего бампера (подробнее, см. соответствующий раздел в главе Кузов).

18. Установить панель крепления замка капота и замок капота.

19. Установить монтажную панель правой и левой решетки радиатора.

20. Установить передний бампер (подробнее, см. соответствующий раздел в главе Кузов).

21. Установить нижнюю защитную пластину переднего бампера.

22. Подсоединить отрицательную клемму к аккумуляторной батарее.

23. Залить в двигатель охлаждающую жидкость.
