Задний тормозной механизм Haval Dargo с 2022 года

3. Задний тормозной механизм

Задняя тормозная колодка

Снятие и установка

Снятие

1. Снять автомобиль со стояночного тормоза.

Примечание:

Когда выключатель зажигания находится в режиме ON или двигатель работает, нажать педаль тормоза, нажать и удерживайте нажатым переключатель электрического стояночного тормоза (EPB); выключить стояночный тормоз, затем выключить зажигание. После выключения двигателя отпустите переключатель EPB.

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять задние колеса, отвернув гайки крепления.

4. Отсоединить разъем пучка проводов электропривода EPB.

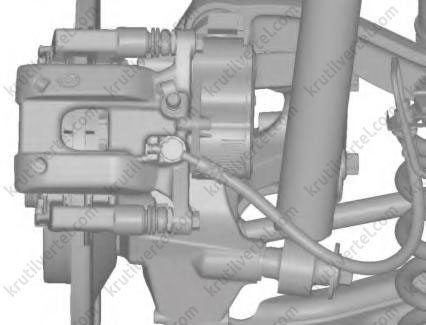

5. Снять 2 болта крепления тормозного суппорта, как показано на изображении ниже.

6. Поднять суппорт.

Внимание:

Использовать подходящие материалы для подвешивания суппорта, чтобы не повредить тормозной шланг.

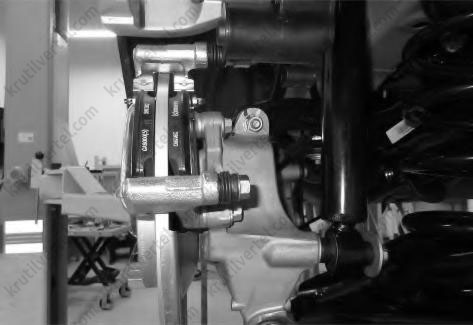

7. Снять задние тормозные колодки, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Чтобы заменить тормозной диск, необходимо переместить поршень тормозного суппорта внутрь тормозного цилиндра и отобрать необходимое количество тормозной жидкости из бачка тормозной жидкости до линии MAX.

Не допускайте контакта фрикционных материалов и поверхностей трения (накладки тормозных колодок и диски), со смазкой, моторным маслом, тормозной жидкостью, другими материалами или чистящими средствами, содержащими минеральное масло.

Задний тормозной диск

Проверка

1. Снять автомобиль со стояночного тормоза.

Примечание:

Когда выключатель зажигания находится в режиме ON или двигатель работает, нажать педаль тормоза, нажать и удерживайте нажатым переключатель электрического стояночного тормоза (EPB); выключить стояночный тормоз, затем выключить зажигание. После выключения двигателя отпустите переключатель EPB.

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять задние колеса, отвернув гайки крепления.

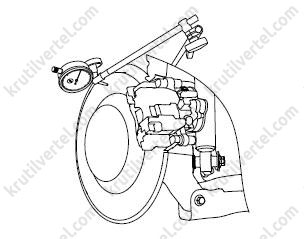

4. Проверить биение заднего тормозного диска, как показано на изображении ниже.

Примечание:

Максимальная допустимая величина торцевого биения тормозного диска: 0,06 мм.

Примечание:

При выполнении измерений затянуть 5 колесных болтов, в диагональном порядке.

Плотно установите тормозной диск на ступицу колеса. Если измеренное значение выходит за пределы допуска, тормозной диск следует отремонтировать или заменить.

При необходимости замены следует заменять комплект тормозных колодок.

5. Снять болты заднего крепления тормозного суппорта и снять задний тормозной суппорт.

Примечание:

Правильно закрепите тормозной суппорт, чтобы избежать повреждения тормозного шланга из-за его натяжения.

6. Проверить поверхность заднего тормозного диска.

Допустимая глубина царапин на тормозном диске: 0,38 мм.

Внимание:

Если на поверхности тормозного диска есть заметные царапины, заменить тормозной диск.

При необходимости замены следует заменять комплект тормозных колодок.

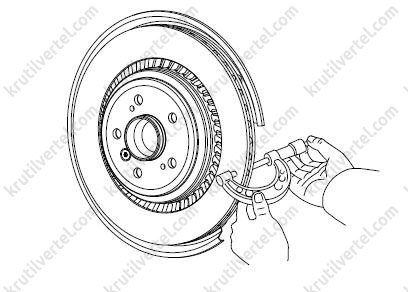

7. Проверить толщину заднего тормозного диска, как показано на изображении ниже.

Примечание

Номинальная толщина тормозного диска: 10,0 мм.

Толщина, при которой требуется замена тормозного диска: 8,0 мм.

Максимально допустимый износ одной стороны тормозного диска: 1 мм.

Примечание:

Выберите 5 точек, расположенных равномерно на одной окружности в зоне трения, после чего измерьте толщину тормозного диска и запишите полученные данные (заданную толщину тормозного диска можно измерить на оригинальном тормозном суппорте).

Если толщина меньше минимально допустимой, заменить тормозной диск.

Если износ одной стороны тормозного диска превышает максимально допустимый износ, заменить его.

При необходимости замены следует заменять комплект тормозных колодок.

Снятие и установка

Примечание:

Не использовать электро- или пневмоинструмент для выкручивания или закручивания болтов направляющих пальцев тормозного суппорта.

При удержании направляющего пальца от вращения с использованием рожкового ключа, исключить контакт ключа с тормозным суппортом. В противном случае возможно изменение в установке суппорта, что приведет к пульсации при торможении.

Внимание:

Не использовать тормозную жидкость, не рекомендованную заводом производителем. Также не использовать тормозную жидкость повторно после слива. Не использовать тормозную жидкость, хранившуюся долгое время в не герметичной таре, так как жидкость гигроскопична и может поглощать влагу из окружающего воздуха. Данное обстоятельство может привести к тому, что система гидропривода выйдет из строя при использовании такой жидкости.

Внимание:

Всегда устанавливать новые тормозные колодки, причем замену необходимо производить с обеих сторон автомобиля одновременно, чтобы исключить увод автомобиль при торможении.

Внимание:

Тормозная жидкость очень агрессивна к пластиковым и покрашенным деталям. Поэтому исключить попадание жидкости на лакокрасочное покрытие. В противном случае промыть место попадания большим количеством проточной воды.

Снятие

1. Снять автомобиль со стояночного тормоза.

Примечание:

Когда выключатель зажигания находится в режиме ON или двигатель работает, нажать педаль тормоза, нажать и удерживайте нажатым переключатель электрического стояночного тормоза (EPB); выключить стояночный тормоз, затем выключить зажигание. После выключения двигателя отпустите переключатель EPB.

2. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

3. Снять задние колеса, отвернув гайки крепления.

4. Снять 2 болта крепления и отделить задний тормозной суппорт.

Внимание:

Использовать подходящие материалы для подвешивания суппорта, чтобы не повредить тормозной шланг.

5. Снять задние тормозные колодки.

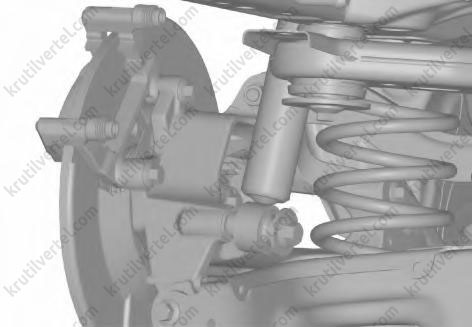

6. Снять кронштейн заднего тормозного суппорта, как показано на изображении ниже.

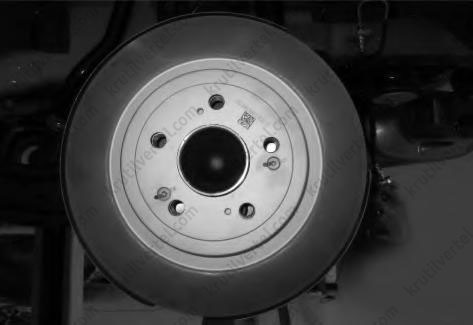

7. Снять 2 винта крепления тормозного диска, как показано на изображении ниже.

8. Снять задний тормозной диск.

Примечание:

Для снятия тормозного диска в сервисные отверстия тормозного диска можно ввернуть два болта M6.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Чтобы заменить тормозной диск, переместите поршень тормозного суппорта в исходное положение.

При необходимости замены следует заменять комплект тормозных колодок.

Затянуть элементы крепления с заданными моментами затяжки.

Задний тормозной суппорт

Снятие и установка

Примечание:

Не использовать электро- или пневмоинструмент для выкручивания или закручивания болтов направляющих пальцев тормозного суппорта.

При удержании направляющего пальца от вращения с использованием рожкового ключа, исключить контакт ключа с тормозным суппортом. В противном случае возможно изменение в установке суппорта, что приведет к пульсации при торможении.

Внимание:

Не использовать тормозную жидкость, не рекомендованную заводом производителем. Также не использовать тормозную жидкость повторно после слива. Не использовать тормозную жидкость, хранившуюся долгое время в не герметичной таре, так как жидкость гигроскопична и может поглощать влагу из окружающего воздуха. Данное обстоятельство может привести к тому, что система гидропривода выйдет из строя при использовании такой жидкости.

Внимание:

Всегда устанавливать новые тормозные колодки, причем замену необходимо производить с обеих сторон автомобиля одновременно, чтобы исключить увод автомобиль при торможении.

Внимание:

Тормозная жидкость очень агрессивна к пластиковым и покрашенным деталям. Поэтому исключить попадание жидкости на лакокрасочное покрытие. В противном случае промыть место попадания большим количеством проточной воды.

Снятие

1. Снять автомобиль со стояночного тормоза.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

4. Снять задние колеса, отвернув гайки крепления.

5. Отсоединить разъем электропривода EPB (стояночного тормоза).

6. Снять болты и медные шайбы, отсоединить задний тормозной шланг.

Примечание:

Обеспечить защиту отсоединенных трубок и шлангов. В каналы гидропривода не должны попасть инородные материалы.

Тормозная жидкость вызывает коррозию.

Удалить вытекшую тормозную жидкость, чтобы не повредить детали.

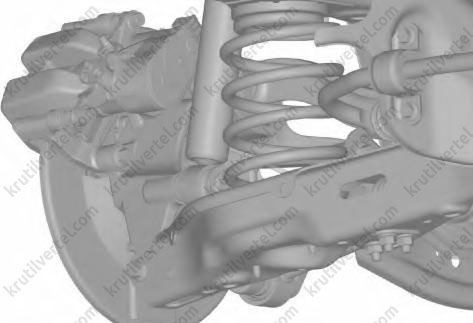

7. Снять задний тормозной суппорт, как показано на изображении ниже.

8. Снять задние тормозные колодки.

9. Снять кронштейн заднего тормозного суппорта, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

Заменить шайбы новыми.

Затянуть элементы крепления с заданными моментами затяжки.

Удалить воздух из гидропривода тормозной системы.
