Система освещения Haval Dargo с 2022 года

1. Система освещения

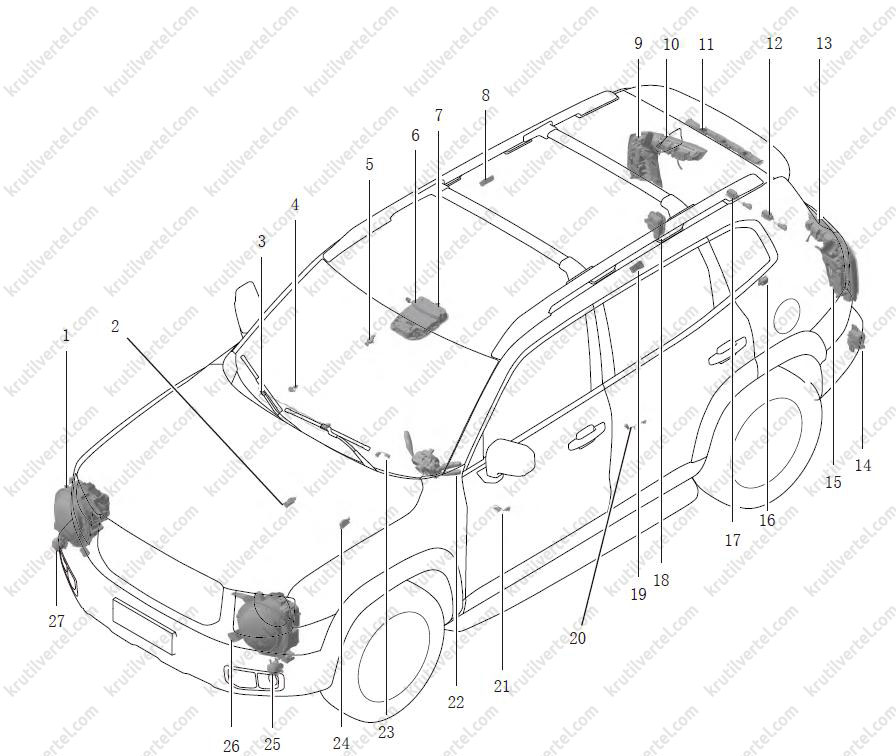

Компоненты

1. Правая комбинированная передняя фара
2. Лампа подсветки ниши для ног
3. Правый элемент комфортной подсветки передней панели
4. Комфортная подсветка на передней правой двери
5. Датчик дождя и освещенности
6. Лампа для чтения
7. Комфортная подсветка на задней правой двери
8. Правая верхняя лампа
9. Правая задняя комбинированная фара (на боковине)
10. Правый задний комбинированный фонарь (на заднем люке)
11. Высокий стоп-сигнал
12. Левая лампа подсветки номерного знака
13. Правая задняя комбинированная фара (на заднем люке)
14. Задний левый противотуманный фонарь
15. Левая задняя комбинированная фара (на боковине)
16. Плафон освещения багажника
17. Правая лампа подсветки номерного знака
18. Задний правый противотуманный фонарь
19. Левая верхняя лампа
20. Комфортная подсветка на задней левой двери
21. Комфортная подсветка на передней левой двери
22. Комбинированный переключатель
23. Комфортная подсветка вспомогательной панели управления
24. Лампа подсветки ниши для ног
25. Передняя левая противотуманная фара
26. Левая передняя комбинированная фара
27. Передняя правая противотуманная фара

Передняя фара головного освещения

Снятие и установка

Снятие

Внимание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

Если автомобиль оснащен ксеноновыми лампами ближнего и дальнего света при снятии блок-фар следует отсоединить провод от "отрицательного" и подождать 90 с.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять облицовку переднего бампера в сборе (подробнее, см. соответствующий раздел в главе Кузов).

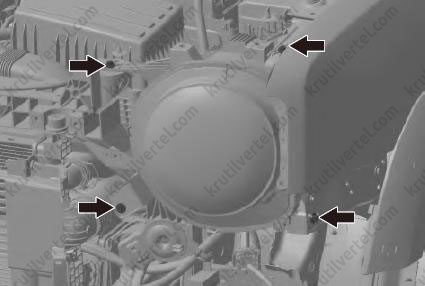

3. Выкрутить четыре болта крепления, показанные на рисунке ниже.

4. Снять фиксатор троса замка капота (только для левой передней комбинированной фары).

5. Отсоединить разъем жгута электропроводки

6. Снять переднюю комбинированную фару.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка

Примечание:

Убедитесь, что кузов вокруг блок-фар не поврежден и не деформирован.

Топливный бак полон.

Давление воздуха в шинах находится в пределах нормы.

Автомобиль стоит на ровной горизонтальной площадке.

На сиденье водителя находится человек среднего веса.

Покачайте кузов на пружинах подвески, чтобы он занял устойчивое положение.

1. Подготовьте лист толстой белой бумаги.

2. Прикрепите лист к стене.

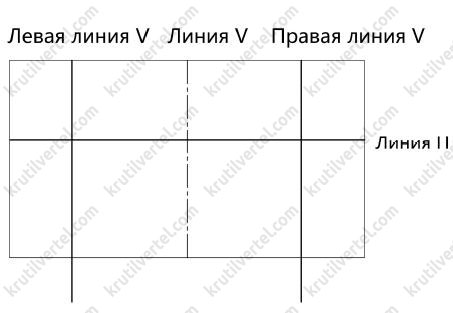

3. По центру листа начертите вертикальную линию (V) и выровняйте ее по продольной оси симметрии автомобиля.

4. Начертите на листе горизонтальную линию (Н) на том же уровне от поверхности земли, что и уровень центра ламп ближнего света.

5. На том же месте, где находится центр ламп ближнего света, начертите на листе вертикальные линии (V) справа и слева.

*Левая линия V Линия V Правая линия V*

Примечание:

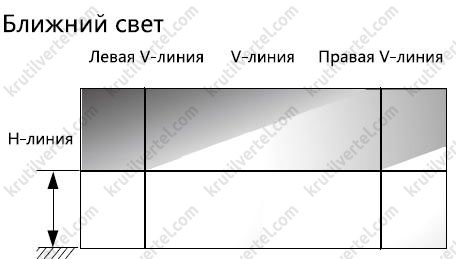

Для проверки направления световых лучей ближнего и дальнего света используется одна и та же базовая линия.

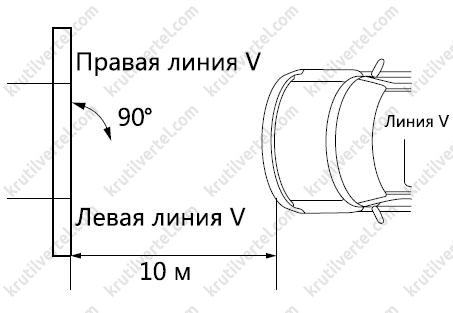

6. Расстояние между листом бумаги и блок-фарами должно составлять 10 м. Расположите лист у стены так, чтобы Н-образная линия и метка центра были на одной высоте.

7. Совместите центр автомобиля с центром \/-образной линии на листе и разместите лист так, чтобы его поверхность составляла угол 90° с V-образной линией.

*Правая линия V Левая линия V 90 Линия М*

Примечание:

Во время проверки направления световых лучей ближнего света выключить дальний свет или Отсоединить соответствующий разъем.

Аналогичным способом отрегулировать направления световых лучей дальнего света фар.

8. Запустите двигатель.

9. Включите блок-фары, отверткой подкрутите винты регулировки положения световых лучей так, чтобы свет ламп ближнего света фокусировались на том же месте, как показано на изображении.

*Н-линия Левая V-линия V-линия Правая V-линия*

Примечание:

При вращении отвертки по часовой стрелке оптическая ось фары смещается вниз, при вращении отвертки против часовой стрелки оптическая ось фары смещается вверх.

10. После завершения регулировки ближнего света фар отрегулировать свет ламп дальнего света фар таким образом, чтобы он находился на левой и правой вертикальных линиях (V), а крайние точки верхнего и нижнего положения находились чуть выше крайней линии света ламп фар ближнего света.

Внимание:

При чрезмерном затягивании винта регулировки направления световых лучей ламп дальнего света снять и заново установить разъем.

Задний комбинированный фонарь (на боковине кузова)

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

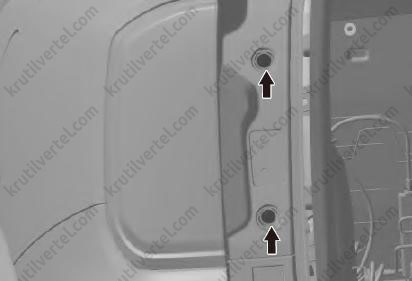

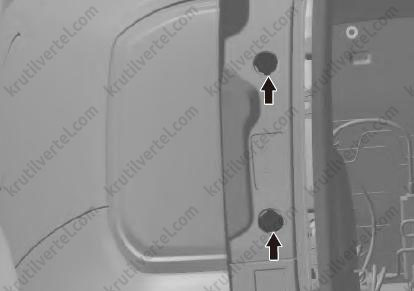

3. Снять заглушки болтов крепления комбинированной задней фары, как показано на изображении ниже.

4. Выкрутить два болта крепления, показанные на рисунке ниже.

5. Отсоединить разъем жгута электропроводки

6. Снять комбинированный задний фонарь (на боковине кузова).

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задний комбинированный фонарь (на двери багажного отделения)

Снятие и установка

Снятие

Примечание:

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

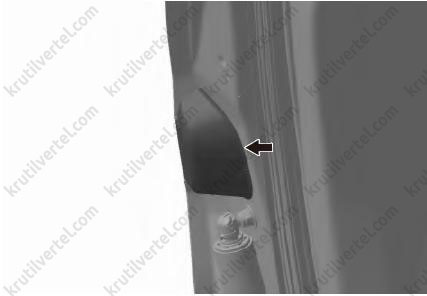

3. Снять боковую накладку комбинированной задней фары (на заднем люке), как показано на изображении ниже.

4. Снять защитную панель заднего люка.

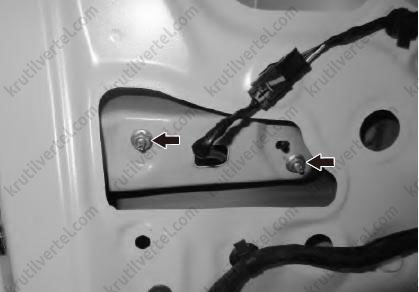

5. Отвернуть две гайки крепления, как показано на изображении ниже.

6. Отсоединить разъем жгута электропроводки.

7. Снять комбинированную заднюю фару (с заднего люка).

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Передняя противотуманная фара (с решеткой № 3)

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в главе Кузов).

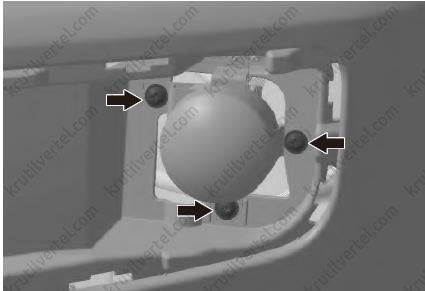

3. Выкрутить три винта крепления, показанные на рисунке ниже.

4. Отсоединить разъем жгута электропроводки и снять переднюю противотуманную фару.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Передняя противотуманная фара (с решеткой № 1)

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

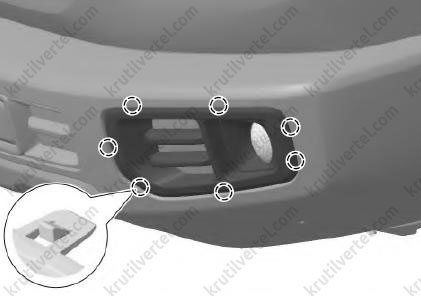

2. Снять декоративную накладку передней противотуманной фары, как показано на изображении ниже.

3. Выкрутить три винта крепления.

4. Отсоединить разъем жгута электропроводки и снять переднюю противотуманную фару.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задняя противотуманная фара

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Поднять автомобиль на подъемнике, проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

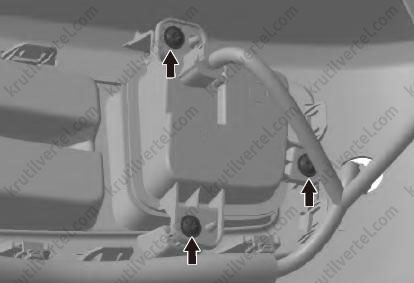

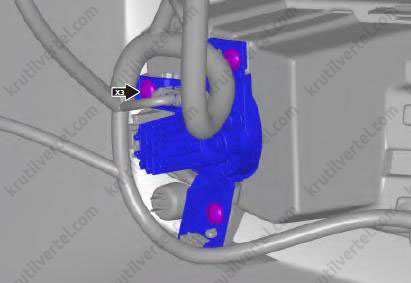

3. Выкрутить три винта с внутренней стороны заднего бампера, как показано на изображении ниже.

4. Отсоединить разъем жгута электропроводки, снять задний противотуманный фонарь в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Верхний стоп-сигнал

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять нижнюю декоративную накладку заднего люка.

3. Снять верхнюю декоративную накладку заднего люка.

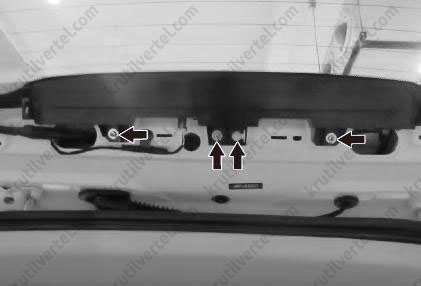

4. Выкрутить три винта крепления, высвободить защелку, как показано на изображении ниже.

5. Отсоединить разъем жгута электропроводки, снять высокий стоп-сигнал.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Лампа для чтения

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

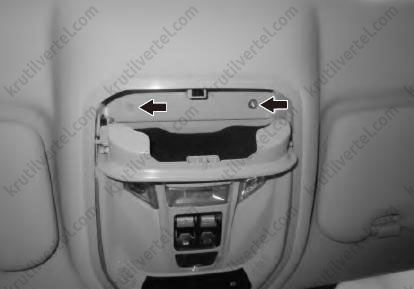

2. Открыть отсек для хранения очков.

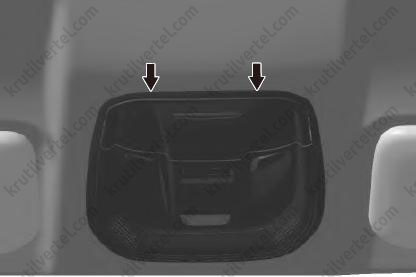

3. Выкрутить два винта крепления, показанные на рисунке ниже.

4. Поддеть отсек для хранения очков, освободите защелку, снять лампу для чтения в сборе, как показано на изображении ниже.

5. Отсоединить разъем жгута электропроводки лампы для чтения.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Лампа подсветки ниши для ног

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

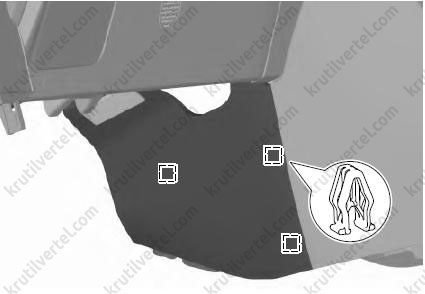

2. Высвободить 3 защелки, снять блок передней декоративной панели вспомогательной панели управления, как показано на изображении ниже.

3. Отсоединить разъем жгута электропроводки.

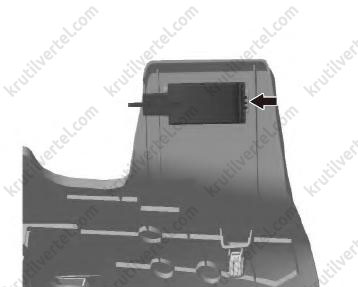

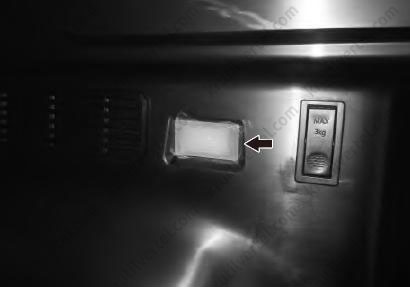

4. Высвободить защелку и снять лампу подсветки ниши для ног, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Лампа освещения багажного отделения

Снятие и установка

Снятие

Примечание

При замене или техническом обслуживании наружных осветительных приборов запрещается использовать растворители или сильнодействующие моющие средства для очистки наружной поверхности стекол во избежание их повреждения.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Открыть дверь багажного отделения.

3. Поддеть плафон освещения багажника, как показано на изображении ниже.

4. Отсоединить разъем жгута электропроводки, снять плафон освещения багажника.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Комбинированный переключатель освещения

Таблица диагностических кодов неисправности

Снятие и установка

Снятие

1. Установить рулевое колесо так, чтобы передние колеса находились в положении для прямолинейного движения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Подождав 90 секунд, снять модуль фронтальной подушки безопасности (подробнее, см. соответствующий раздел в главе Пассивная безопасность).

Снятие и установка

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

4. Снять рулевое колесо в сборе (подробнее, см. соответствующий раздел в главе Рулевое управление).

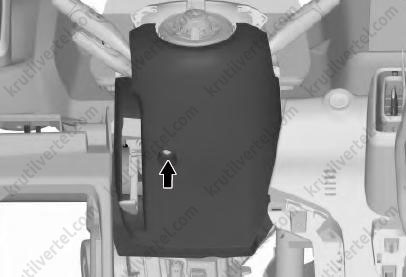

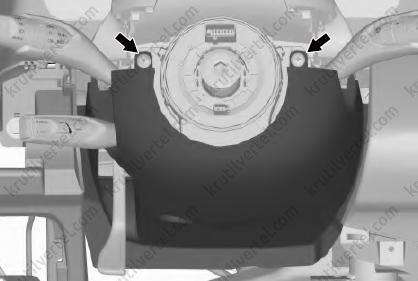

5. Снять верхний кожух рулевой колонки, затем 3 винта.

6. Снять нижний кожух рулевой колонки.

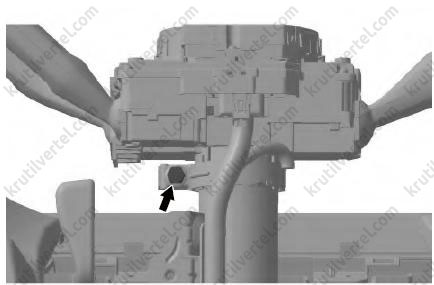

7. Зафиксировать спиральный кабель в нулевом положении, ослабить болт крепления, показанный на рисунке ниже.

Примечание

Если спиральный кабель не находится в нулевом положении, необходимо отрегулировать его положение.

8. Отсоединить разъем жгута электропроводки комбинированного переключателя.

9. Снять комбинированный переключатель.

Установка

1. Установить комбинированный переключатель.

Примечание

До и после установки комбинированного переключателя следует убедиться, что спиральный кабель находится в нулевом положении. Если для фиксации пружины применялась клейкая лента, перед сборкой ее следует снять.

После установки комбинированного переключателя необходимо подключить спиральный кабель и в нулевом положении (при этом колеса находятся в прямом положении) к диагностическому тестеру для калибровки датчика угла поворота.

После установки комбинированного переключателя необходимо убедиться, что спиральный кабель находится в нулевом положении.

После замены комбинированного переключателя необходимо подключить диагностический тестер и записать в сети данные конфигурации.

Комбинированный переключатель представляет собой интегрированное устройство. Запрещается снимать переключатель, спиральный кабель и другие компоненты устройства.

2. Установить нижний и верхний кожух рулевой колонки/

3. Установить рулевое колесо.

Примечание

Установка рулевого колеса осуществляется вертикально и до фиксации болтов. Запрещается его вращать.

4. Установить модуль фронтальной подушки безопасности.

Установка в нулевое положение

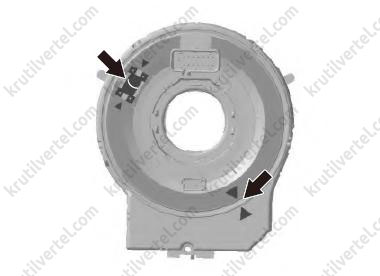

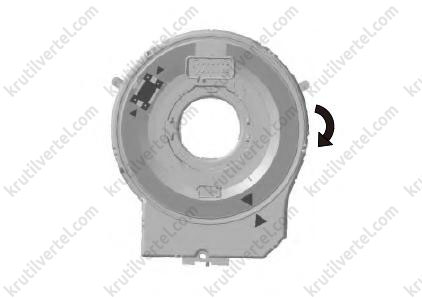

1. Повернуть спиральный кабель до упора по часовой стрелке, как показано на изображении ниже.

Внимание

Поворачивайте его аккуратно. Когда ощутите сопротивление, повернуть его до упора.

2. Затем повернуть спиральный кабель на 3,5 оборота против часовой стрелки.

3. В это время два треугольника на спиральном кабеле должны совместиться. В окошке должен быть вдень кабель белого цвета. Это нулевое положение спирального кабеля.
