Подушки безопасности Haval Dargo с 2022 года

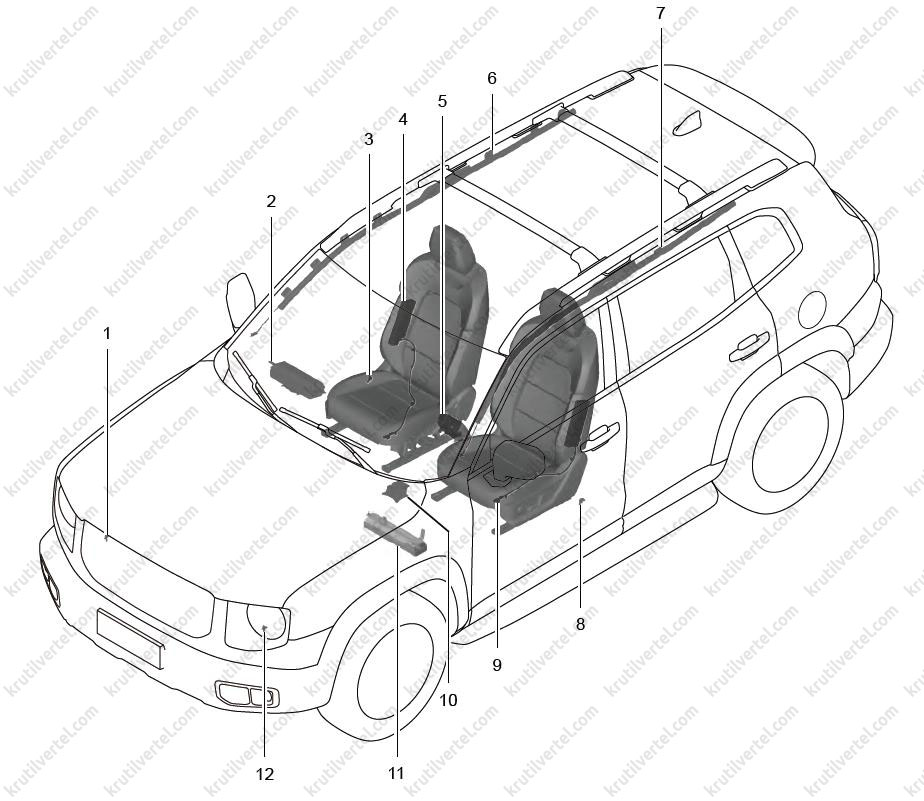

2. Подушки безопасности

1. Правый датчик фронтального удара
2. Модуль подушки безопасности переднего пассажира
3. Правый датчик бокового удара и ускорения
4. Боковая подушка безопасности переднего правого сиденья
5. Подушка безопасности водителя
6. Правая шторка безопасности
7. Левая шторка безопасности
8. Левый датчик бокового удара и ускорения
9. Боковая подушка безопасности переднего левого сиденья
10. Блок управления подушками безопасности
11. Коленная подушка безопасности водителя
12. Левый датчик фронтального удара

Диагностика

Диагностика автомобиля после столкновения

Электронный блок управления системой подушек безопасности

• Проверьте корпус и кронштейн блока управления подушками безопасности на наличие вмятин, трещин или деформации.
• Проверьте разъем на предмет повреждения и клеммы на предмет деформации.
• Проверьте состояние кронштейна блока управления подушками безопасности.
• Проверьте крышку на наличие вмятин, трещин или деформации.
• Проверьте разъем на предмет повреждения, клеммы на предмет деформации и жгут проводов на предмет повреждения.
• Проверьте корпус газогенератора на наличие вмятин, трещин или деформации.
• Убедитесь, что направление стрелок соответствует направлению автомобиля.
• Проверьте состояние установки модуля подушки безопасности.

Спиральный кабель

• Проверьте разъем или защитную трубку на предмет повреждений и клеммы на предмет деформации.
• Проверьте корпус на предмет деформации.

Рулевое колесо, рулевая колонка и нижний мост

• Проверьте состояние установки модуля подушки безопасности водителя.
• Проверьте рулевое колесо на предмет необычного шума и нормального зазора.

Разъем жгута проводов

• Проверьте жгут проводов на предмет правильной установки, разъем на предмет повреждений и клеммы на предмет деформации.

Проверка системы

Предупреждающий индикатор подушки безопасности

• Установите выключатель зажигания в положение LOCK. Подождите минимум 2 секунды, затем переведите выключатель зажигания в положение ON. Предупреждающий индикатор SRS загорится примерно на 6 секунд. Если предупреждающий индикатор SRS погаснет через 6 секунд, система пассивной безопасности (SRS) работает нормально.
• Мигающий сигнал предупреждающего индикатора SRS указывает на проблему в системе.
• Если при переключении выключателя зажигания из положения LOCK в положение ON предупреждающий индикатор SRS не загорается, это указывает на проблему в системе.
• Если предупреждающий индикатор SRS загорается на 6 секунд и продолжает гореть через 1 секунду, это указывает на проблему в системе.

Датчик присутствия пассажира

• Вывод датчика присутствия пассажира не распознает положительный и отрицательный контакты.
• Значение сопротивления при отсутствии пассажира должно быть больше или равно 10 кОм.
• Значение сопротивления при наличии пассажира должно быть меньше 400 Ом.

Таблица кодов неисправностей

Электронный блок управления подушками безопасности

Описание

Команда на раскрытие подушек безопасности поступает из блока SRS, куда поступает сигнал от датчиков фронтального и бокового удара.

1. Преобразователь постоянного тока: расположен в блоке питания, содержит повышающий/понижающий преобразователь и обеспечивает рабочее напряжение блока SRS, а также подачу напряжения в цепи воспламенения двух фронтальных подушек безопасности в случае столкновения. В случае снижения рабочего напряжения системы ниже заданного критического значения производится перезагрузка системы.

2. Дублирующая цепь питания: Блок SRS имеет дублирующую цепь питания, которая обеспечивает подачу напряжения в цепь раскрытия подушек безопасности при падении напряжения в основной сети или при его пропадании в случае лобового столкновения.

3. Самодиагностика: При включенном питании автомобиля блок SRS постоянно контролирует состояние системы пассивной безопасности и определяет ее неисправности, коды которых можно проверить с помощью сканера.

4. Горит контрольная лампа подушек безопасности: при обнаружении отказа модуль включает контрольную лампу неисправности системы SIR на комбинации приборов. Включение этой контрольной лампы указывает на отказ в системе SRS. При повороте ключа зажигания в положение «ON» контрольная лампа загорается примерно на шесть секунд.

5. Регистрация кода неисправности: При обнаружении отказа блок SRS регистрирует соответствующий код неисправности. Стереть код неисправности можно только с помощью сканера. Однако в случаях регистрации внутреннего отказа или столкновения коды стираться не должны.

6. Разъем самодиагностики: Данные из памяти блока SRS выводятся на сканер или другое внешнее устройство через разъем, расположенный в нижней части передней панели на стороне водителя.

7. После раскрытия подушек безопасности блок SRS нельзя использовать повторно, он подлежит замене.

8. Блок SRS определяет, пристегнут ли пассажир, по сигналу от выключателя в пряжке ремня безопасности пассажира и дает команду на раскрытие подушки безопасности переднего сиденья в случае достижения заданной скорости столкновения.

9. Команда на раскрытие боковой подушки безопасности выдается блоком SRS при получении сигнала датчика бокового столкновения вне зависимости от положения ремня безопасности.

К выполнению работ на системе подушек безопасности допускается только специально подготовленный персонал. Поэтому производству таких работ должно предшествовать внимательное изучение настоящего Руководства. При выполнении работ на системе подушек безопасности следует действовать с соблюдением строгих мер предосторожности, чтобы исключить травматизм обслуживающего персонала (при случайном срабатывании подушки) или водителя (по причине вывода подушки из строя).

Модуль подушки безопасности водителя (ПБВ), подушки безопасности пассажира (ПБП), включает в себя собственно подушку безопасности и газогенератор. Газогенератор выполнен в виде пиропатрона с воспламенителем. При лобовом или боковом ударе достаточной силы, вызывающем замыкание контактов датчика ЭБУ, в цепь воспламенения подается ток, в результате чего происходит воспламенение пиропатрона и наполнение подушки газом.

Снятие и установка

Примечание

Блок управления системой пассивной безопасности (RCM) требует замены каждый раз после срабатывания компонента системы SRS.

Примечание:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.

Внимание:

Не изменять исходное расположение электронного блока управления системой пассивной безопасности, пока блок подсоединен к сети и зажигание включено. В противном случае возможно самопроизвольное срабатывание подушки безопасности и, как следствие, получение серьезных травм.

Внимание:

Если автомобиль попал в аварию, необходимо проверить места установки электронного блока управления системой пассивной безопасности и датчиков удара на наличие деформации. При повреждении или чрезмерной деформации, необходимо заменять модули кузова с местами монтажа электронного блока управления системой безопасности и датчиков удара.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Примечание:

Электронные блоки управления очень чувствительны к статическим разрядам. Постараться не дотрагиваться к выводам разъема электронного блока управления.

Примечание:

При установке нового модуля управления системы пассивной безопасности, необходимо использовать специальное программируемое оборудование.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 90 секунд.

Снятие

Примечание:

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Выключить зажигание

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять вспомогательную панель управления.

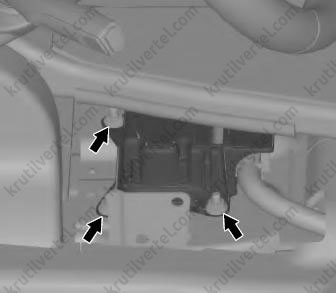

4. Отсоединить разъем жгута проводов, отвернуть 3 гайки крепления, снять блок управления подушками безопасности, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

После установки нового блока управления подушками безопасности необходимо с помощью диагностического устройства ввести данные конфигурации цепи ABM, записать VIN-код, выполнить калибровку датчика угла рысканья.

Подушка безопасности водителя в сборе

Снятие и установка

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.

Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.

Внимание:

Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.

Внимание:

Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.

Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.

Внимание:

Если модуль подушки безопасности на стороне водителя установлен так, что жгут проводов контактирует со штырьками модуля подушки безопасности водителя, жгут проводов может быть поврежден. Осторожно установите модуль подушки безопасности на стороне водителя, убедившись, что жгут проводов не касается контактов.

Снятие

Примечание:

Убедитесь, что передние колеса находятся в положении для прямолинейного движения.

1. Выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

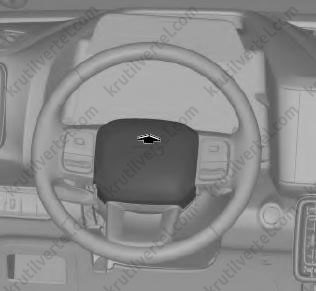

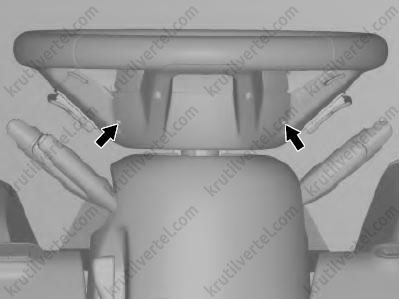

3. Вставить подходящий инструмент в отверстия для снятия крышки под рулевым колесом, нажимайте с приложением надлежащего усилия до тех пор, пока не отделится подушка безопасности водителя.

Примечание:

Имеются два отверстия для снятия: в положениях «9 ч» и «3 ч». При снятии соблюдайте последовательность 9–3.

4. Аккуратно поднимите подушку безопасности водителя в сборе, отсоединить разъем подушки безопасности водителя и разъем звукового сигнала.

5. Снять подушку безопасности водителя в сборе.

Внимание

Снятый модуль подушки безопасности поместите в чистое и сухое место с направлением раскрытия вверх.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

2. Корректно соедините спиральный кабель с подушкой безопасности водителя в сборе и с разъемом звукового сигнала.

Примечание

При установке рулевого колеса и компонентов модуля подушки безопасности водителя не допускайте пережимания спирального кабеля подушки безопасности.

3. Корректно установите подушку безопасности водителя в сборе. Убедитесь, что подушка безопасности надежно закреплена (при установке не допускайте нанесения ударов по подушке безопасности).

Внимание

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Подушка безопасности переднего пассажира в сборе

Снятие и установка

Внимание:

Всегда после снятия необходимо укладывать модуль пассажирской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Внимание:

Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.

Внимание:

Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.

Внимание:

Не вставлять в модуль подушки безопасности, какие-либо посторонние предметы.

Исключить нагревание модуля подушки безопасности до температуры 90 градусов Цельсия и выше.

Исключить попадание на модуль подушки безопасности нефтепродуктов, воды и растворителей.

Внимание:

Всегда использовать только новые болты крепления модуля подушки безопасности.

Исключить повреждение жгута электропроводки.

Снятие

Примечание

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Выключить зажигание/

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять верхнюю часть передней панели

4. Выкрутить 2 болта крепления модуля подушки безопасности переднего пассажира и отделите его, как показано на изображении ниже.

5. Снять модуль подушки безопасности переднего пассажира.

Внимание

Снятый модуль подушки безопасности поместите в чистое и сухое место с направлением раскрытия вверх.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Даже если блок управления системой подушек безопасности заменен новым, перед его установкой сначала проверьте, нет ли у нового блока управления подушками безопасности повреждений или других неисправностей.

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Передние боковые подушки безопасности в сборе

Снятие и установка

Внимание:

Всегда после снятия необходимо укладывать модуль боковой подушки безопасности корпусом вниз, крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Примечание:

После извлечения предохранителя модуля управления системой пассивной безопасности из блока, при включении зажигания загорится предупредительный индикатор сообщения о неполадке в системе. Это нормальное явление и не говорит о поломках в системе пассивной безопасности.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Снятие

Примечание

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять передние сиденья (подробнее, см. соответствующий раздел в главе Кузов).

4. С помощью помощника вставить инструмент в фиксирующие отверстия направляющих втулок подголовника, потяните вверх и снять подголовник.

Примечание

Две направляющих втулки подголовника следует разблокировать одновременно, в противном случае снять подголовник невозможно.

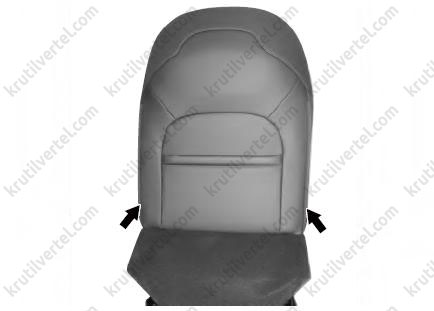

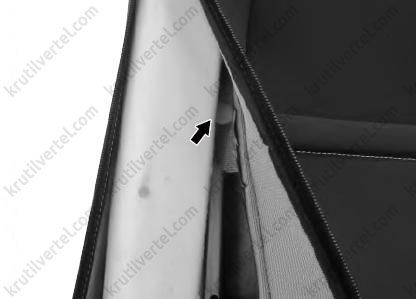

5. Отсоединить резиновую полосу от спинки сиденья, как показано на изображении ниже.

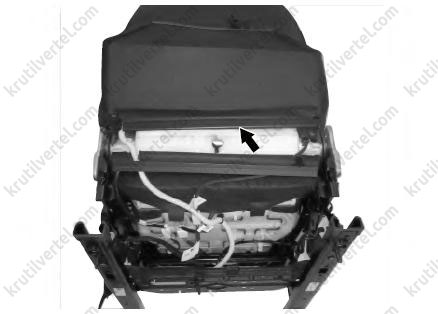

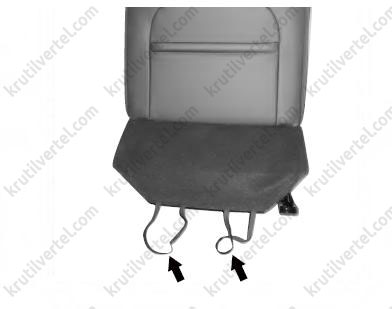

6. Отсоединить фиксатор на спинке сиденья, как показано на изображении ниже.

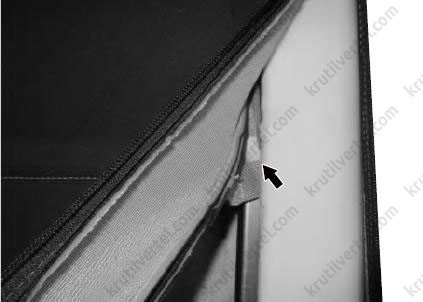

7. Расстегните молнии с обеих сторон спинки, как показано на изображении ниже.

8. Освободить 4 защелки, соединяющие обивку спинки с каркасом, как показано на изображении ниже.

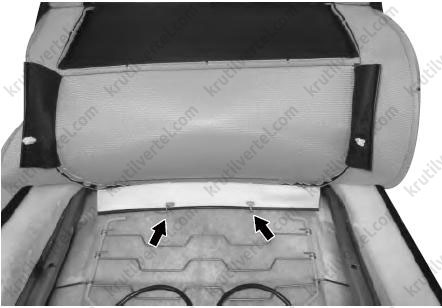

9. Отсоединить С-образное кольцо, соединяющее обивку спинки и каркас, как показано на изображении ниже.

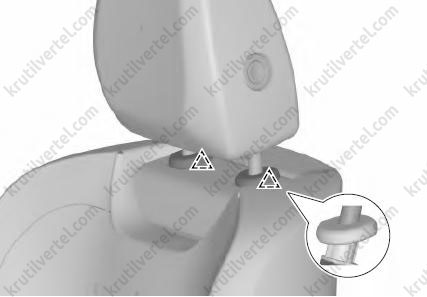

10. Чтобы извлечь направляющие втулки подголовника, сожмите их в направлении от концов к середине и вытолкните наружу.

11. Отсоединить пучок проводов от сиденья.

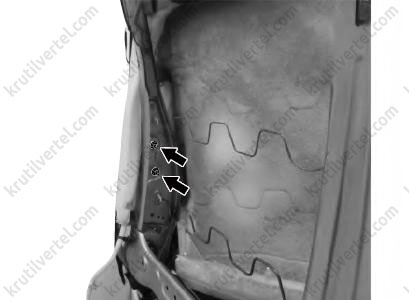

12. Отвернуть 2 гайки крепления, соединяющие боковую подушку безопасности с каркасом спинки сиденья водителя, как показано на изображении ниже.

13. Потяните вверх, чтобы снять подушку спинки в сборе.

14. Отсоединить боковую подушку безопасности от подушки спинки переднего сиденья.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Даже если блок управления системой подушек безопасности заменен новым, перед его установкой сначала проверьте, нет ли у нового блока управления подушками безопасности повреждений или других неисправностей.

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Коленная подушка безопасности водителя

Снятие и установка

Снятие

Примечание

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

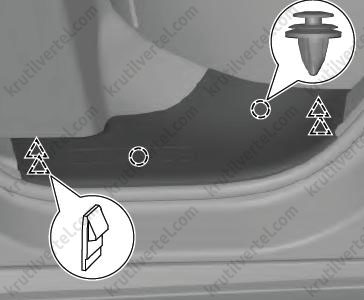

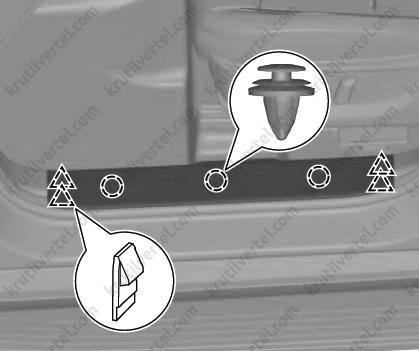

2. Снять облицовку в зоне коленей водителя (подробнее, см. соответствующий раздел в главе Кузов).

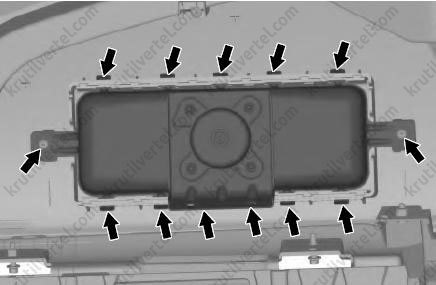

3. Отвернуть 2 гайки и 2 болта крепления, как показано на изображении ниже.

4. Отсоединить разъем электропроводки, снять подушку безопасности в зоне коленей водителя.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Даже если подушка безопасности заменяется новой, перед ее установкой сначала проверьте, нет ли у новой подушки безопасности повреждений или других дефектов.

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Шторка безопасности в сборе

Снятие и установка

Внимание:

Всегда после снятия необходимо укладывать модуль подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.

Внимание:

Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.

Внимание:

Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.

Внимание:

Всегда после срабатывания подушки безопасности типа «занавеска» необходимо заменять панель облицовки потолка, а также панели облицовки передней, центральной, промежуточной и задней стойки кузова. Удалить все поврежденные элементы отделки салона, заменить их новыми. Невыполнение данного указание может привести к некорректному срабатыванию подушки безопасности типа «занавеска» и боковой подушки безопасности в случае аварии.

Внимание:

При установке новой панели облицовки потолка убедиться в том, что на ее поверхности нанесены надписи AIRBAG в местах контактна с панелями облицовки центральных стоек кузова. Невыполнение данного указание может привести к некорректному срабатыванию подушки безопасности типа «занавеска» и боковой подушки безопасности в случае аварии.

Внимание:

Проверить техническое состояние подушки безопасности типа «занавеска» перед установкой. Модуль не ремонтируется, поэтому его необходимо заменить в сборе.

Внимание

Не устанавливать какие-либо предметы, препятствующие срабатыванию подушки безопасности.

Примечание:

После извлечения предохранителя модуля управления системой пассивной безопасности из блока, при включении зажигания загорится предупредительный индикатор сообщения о неполадке в системе пассивной безопасности. Это нормальное явление и не говорит о поломках в системе пассивной безопасности.

Примечание:

Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.

Примечание:

Ниже рассмотрен процесс снятия подушки безопасности типа «занавеска» с пассажирской стороны. С водительской стороны работы выполняются аналогично.

Внимание:

Перед установкой модуля подушки безопасности, необходимо проверить техническое состояние линии крыши кузова. При необходимости, установить новые элементы крепления.

Внимание:

Проверить техническое состояние модуля подушки безопасности типа «занавеска» и модуля боковой подушки безопасности. Если модуль поврежден, его необходимо заменить новым. После замены, старый модуль утилизировать. Не выполнять ремонт модуля подушки безопасности, заменять подушку в сборе.

Внимание:

Не устанавливать какие-либо предметы, препятствующие срабатыванию подушки безопасности.

Снятие

Примечание

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять потолочную панель (подробнее, см. соответствующий раздел в главе Кузов).

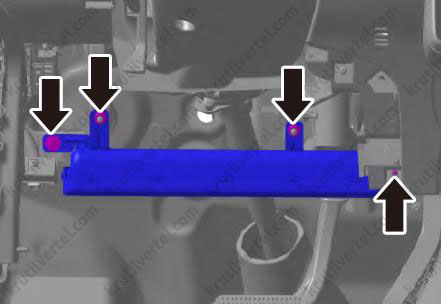

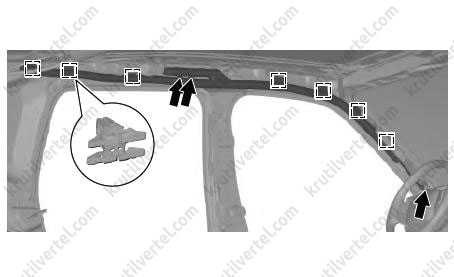

4. Отсоединить хомут пучка проводов, выкрутить 3 крепежных болта и освободить 7 защелок модуля шторки безопасности, как показано на изображении ниже.

5. Снять шторку безопасности.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Кабели и трубки, проходящие вокруг шторок безопасности, должны быть закреплены над шторками безопасности и ни в коем случае не должны их обвивать.

Боковые шторки безопасности должны проходить от фиксатора в облицовке стойки A и второй раз крепиться под защелкой, чтобы не было провисания (при установке облицовки стойки A следует уделить этому внимание). При несоблюдении этого условия боковая шторка может раскрыться неправильно, что приведет к серьезным травмам.

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Датчик фронтального удара

Снятие и установка

Снятие

1. Выключить зажигание.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

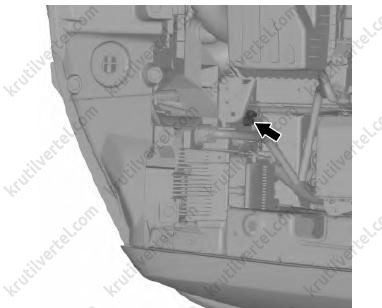

3. Выкрутить болт крепления, отсоединить разъем пучка проводов и снять левый датчик фронтального удара, как показано на изображении ниже.

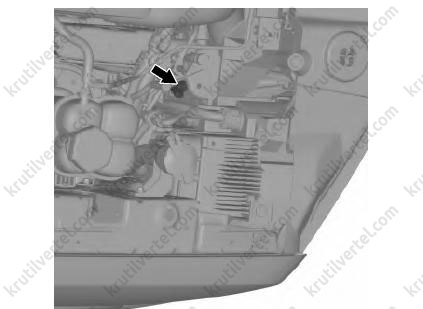

4. Выкрутить болт крепления, отсоединить разъем пучка проводов и снять правый датчик фронтального удара.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Примечание

При подсоединении разъемов датчика столкновения необходимо убедиться в правильности подсоединения его «положительного» и «отрицательного» клемм.

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Датчик бокового удара

Снятие и установка

Снятие

Примечание

Для защиты рук наденьте перчатки.

Не допускайте повреждения других деталей внутренней отделки автомобиля.

Порядок разборки левой стороны аналогичен порядку разборки правой стороны.

1. Переместить передние сиденья в крайнее переднее положение/

2. Выключить зажигание.

3. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

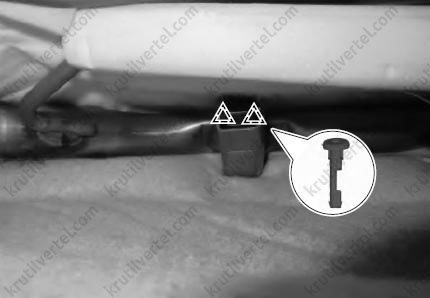

4. Освободить 3 защелки и 4 зажима и снимите декоративную накладку порога передней двери.

5. Освободить 2 защелки и 4 зажима и снимите декоративную накладку порога задней двери, как показано на изображении ниже.

6. Снять часть уплотнителей проемов передней и задней дверей.

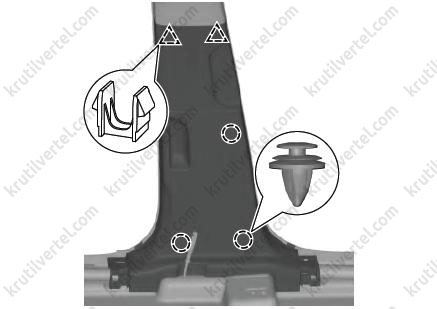

7. Освободить 3 защелки и 2 зажима и снять нижнюю облицовку стойки B, как показано на изображении ниже.

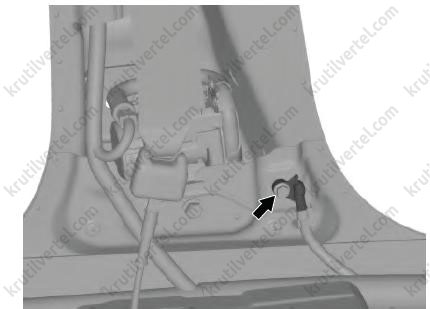

8. Отсоединить разъем пучка проводов, выкрутить болт крепления и датчик бокового удара.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внимание

Затянуть элементы крепления в соответствии с заданным значением момента силы.

Примечание

При подсоединении разъемов датчика столкновения необходимо убедиться в правильности подсоединения его «положительного» и «отрицательного» клемм.

После завершения установки переведите выключатель зажигания в режим ON (ВКЛ). Предупреждающий сигнализатор подушки безопасности загорается приблизительно на 6 с, а затем гаснет.

Общие правила утилизации элементов системы пассивной безопасности

Внимание:

• Если автомобиль планируется утилизировать, необходимо активировать подушки безопасности и преднатяжители ремней безопасности внутри автомобиля. Если автомобиль планируется использовать в дальнейшем, а необходимо утилизировать только модули подушек безопасности, их активация производится вне автомобиля.
• При активации подушек безопасности или преднатяжителей выделяется большое количество дыма, поэтому необходимо подбирать для их активации соответствующее пространство.
• Активация подушек безопасности или преднатяжителей является значительным источником шума, поэтому необходимо подбирать для их активации соответствующее пространство. Если по каким-либо причинам это сделать невозможно, принять меры для обеспечения звукоизоляции процесса.
• В процессе активации элементов SRS необходимо использовать защитные наушники или специальные изолированные помещения для персонала.

Активация внутри автомобиля (при утилизации автомобиля) (модуль водительской подушки безопасности)

1. Поместить автомобиль в изолированное место.

2. Отсоединить отрицательный и положительный провода аккумуляторной батареи, а затем извлечь аккумулятор из автомобиля.

Внимание:

Подождать не менее 60 секунд после отсоединения провода аккумуляторной батареи перед продолжением дальнейшей работы.

3. Снять нижнюю крышку рулевой колонки.

4. Разъединить соединение между разъемом контактного диска и боковым разъемом.

Примечание:

Сразу же после отсоединения от жгута проводов панели приборов оба электрода разъема контактного диска автоматически замыкаются. Это предотвращает случайное срабатывание водительской подушки безопасности, например, от статического электричества.

5. Применить два подходящих провода длиной не менее шести метров для активации. Соединить провода с одного конца.

*Активационные провода Соединение 6 м или более*

6. Коснуться к кузову автомобиля голой рукой для разрядки собственного статического электричества.

7. Плоскогубцами или чем-то подобным раскусить жгут проводов панели приборов, при этом разъем контактного диска должен быть отсоединен.

Примечание:

Место разъединения должно находиться достаточно далеко от бокового разъема проводов для того, чтобы к нему можно было подсоединить активационные провода.

8. Подсоединить активационные провода к разъединенному жгуту проводов панели приборов, обмотать места соединений изоляционной лентой, а затем вывести активационные провода наружу из автомобиля.

9. Подсоединить боковой разъем с подсоединенными активационными проводами к разъему контактного кольца.

Примечание:

Если стекло автомобиля имеет царапины, активация подушек безопасности станет причиной того, что оно разобьется и вылетит из автомобиля, поэтому рекомендуется всегда накрывать автомобиль чехлом.

10. Для уменьшения звука от активации подушки безопасности необходимо как можно плотнее закрыть все окна дверей, закрыть все двери и накрыть автомобиль чехлом.

Внимание:

• Перед активацией подушки безопасности описанным способом, сначала убедиться в отсутствии рядом с автомобилем посторонних. Применить защитные очки.
• Пиропатрон после срабатывания подушки безопасности очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки. Газ, которым заполнена подушка безопасности, не ядовит, однако вдыхать его все равно не рекомендуется.
• Если модуль подушки безопасности не активируется, не приближаться к модулю, а связаться с представительством компании HAVAL.

11. Отойдя от автомобиля как можно дальше, разъединить соединение двух проводов друг от друга, а затем подсоединить их к выводам извлеченной из автомобиля аккумуляторной батареи для активации подушки безопасности.

12. После активации утилизировать модуль подушки безопасности согласно описанию в соответствующем разделе ниже.

Активация внутри автомобиля (при утилизации автомобиля) (модуль подушки безопасности пассажира)

1. Поместить автомобиль в изолированное место.

2. Отсоединить отрицательный и положительный провода аккумуляторной батареи, а затем извлечь аккумулятор из автомобиля.

Внимание:

Подождать не менее 60 секунд после отсоединения провода аккумуляторной батареи перед продолжением дальнейшей работы.

3. Снять перчаточный ящик.

4. Разъединить соединение между разъемом модуля подушки безопасности (переднего пассажира) и разъем боковой проводки.

Примечание:

Если отсоединить разъем, оба электрода разъема модуля подушки безопасности переднего пассажира автоматически замкнутся, для предотвращения случайного срабатывания подушки безопасности от статического электричества и т.д.

5. Применить два подходящих провода длиной не менее шести метров для активации. Соединить провода с одного конца.

6. Коснуться к кузову автомобиля голой рукой для разрядки собственного статического электричества.

7. Отрезать провод приборной панели, когда отсоединен разъем модуля подушки безопасности.

8. Подсоединить к каждому из четырех выводов провода, затем заизолировать их изоляционной лентой. Извлечь проводку наружу автомобиля.

9. Подсоединить боковой разъем с промежуточным проводом к выводу модуля подушки безопасности.

10. Для предотвращения оглушения из-за хлопка, возникающего при срабатывании подушек безопасности, необходимо накрыть автомобиль чехлом, как показано на рисунке.

Внимание:

Если на каком-либо стекле есть трещины, то после срабатывания подушки безопасности стекло может разрушиться и вылететь наружу, поэтому, для предотвращения получения травм, необходимо всегда накрывать автомобиль чехлом, при активации подушек безопасности.

Внимание:

• Перед активацией подушки безопасности описанным способом, сначала убедиться в отсутствии рядом с автомобилем посторонних. Применить защитные очки.
• Пиропатрон после срабатывания подушки безопасности очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки. Газ, которым заполнена подушка безопасности, не ядовит, однако вдыхать его все равно не рекомендуется.
• Если модуль подушки безопасности не активируется, не приближаться к модулю, а связаться с представительством компании HAVAL.

11. Отойдя от автомобиля как можно дальше, разъединить соединение двух проводов друг от друга, а затем подсоединить их к выводам извлеченной из автомобиля аккумуляторной батареи для активации подушки безопасности.

12. После активации утилизировать модуль подушки безопасности согласно описанию в соответствующем разделе ниже.

Активация внутри автомобиля (при утилизации автомобиля) (модуль боковой подушки безопасности)

1. Поместить автомобиль в изолированное место.

2. Отсоединить отрицательную клемму от аккумуляторной батареи, затем извлечь батарею из автомобиля.

Внимание:

Выждать не менее 60 секунд после отсоединения клеммы от аккумуляторной батареи перед началом каких-либо работ.

3. Разъединить соединение между разъемом модуля боковой подушки безопасности, а также отсоединить электропроводку бокового разъема.

Внимание:

Разряжать боковые подушки необходимо, как на водительском, так и на пассажирском сиденьях.

Примечание:

Если отсоединить разъем, оба электрода разъема модуля боковой подушки безопасности автоматически замкнутся, для предотвращения случайного срабатывания подушки безопасности от статического электричества и т.д.

4. Подсоединить активационные провода длиною не менее 6 метров к каждому переходнику электропроводки и заизолировать проводку изоляционной лентой, как показано на рисунке. Также, необходимо свернуть другой конец активационных проводов, чтобы предотвратить самопроизвольное срабатывание подушек безопасности от статического электричества.

5. Подсоединить разъем подушки безопасности к проводу переходника подушки безопасности системы SRS и вывести активационные провода из автомобиля.

6. Для предотвращения оглушения из-за хлопка, возникающего при срабатывании подушек безопасности, необходимо накрыть автомобиль чехлом.

Внимание:

Если на каком-либо стекле есть трещины, то после срабатывания подушки безопасности стекло может разрушиться и вылететь наружу, поэтому, для предотвращения получения травм, необходимо всегда накрывать автомобиль чехлом, при активации подушек безопасности.

Внимание:

• Перед активацией подушки безопасности описанным способом, сначала убедиться в отсутствии рядом с автомобилем посторонних. Применить защитные очки.
• Пиропатрон после срабатывания подушки безопасности очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки. Газ, которым заполнена подушка безопасности, не ядовит, однако вдыхать его все равно не рекомендуется.
• Если модуль подушки безопасности не активируется, не приближаться к модулю, а связаться с представительством компании HAVAL.

7. Отойдя от автомобиля как можно дальше, разъединить соединение двух проводов друг от друга, а затем подсоединить их к выводам извлеченной из автомобиля аккумуляторной батареи для активации подушки безопасности.

8. После активации утилизировать модуль подушки безопасности согласно описанию в соответствующем разделе ниже.

Активация внутри автомобиля (при утилизации автомобиля) (модуль подушки безопасности типа «занавеска»)

1. Поместить автомобиль в изолированное место.

2. Отсоединить отрицательную клемму от аккумуляторной батареи, затем извлечь батарею из автомобиля.

Внимание:

Выждать не менее 60 секунд после отсоединения клеммы от аккумуляторной батареи перед началом каких-либо работ.

Внимание:

Разряжать боковые подушки безопасности типа «занавеска» необходимо, как со стороны водительского сиденья, так и со стороны пассажирского сиденья.

3. Снять панель облицовки потолка.

4. Используя плоскую отвертку, переместить в сторону и расфиксировать стопорную заглушку электропроводки бокового разъема. Затем отсоединить боковой разъем электропроводки

Примечание:

Если отсоединить разъем, оба электрода разъема модуля боковой подушки безопасности автоматически замкнутся, для предотвращения случайного срабатывания подушки безопасности от статического электричества и т.д.

5. Подсоединить активационные провода длиною не менее 6 метров к каждому переходнику электропроводки и заизолировать проводку изоляционной лентой. Также, необходимо свернуть другой конец активационных проводов, чтобы предотвратить самопроизвольное срабатывание подушек безопасности от статического электричества.

6. Подсоединить два вывода модуля подушки безопасности разъема к специальному переходнику системы SRS и извлечь проводку из автомобиля.

7. Для предотвращения оглушения из-за хлопка, возникающего при срабатывании подушек безопасности, необходимо накрыть автомобиль чехлом.

Внимание:

Если на каком-либо стекле есть трещины, то после срабатывания подушки безопасности стекло может разрушиться и вылететь наружу, поэтому, для предотвращения получения травм, необходимо всегда накрывать автомобиль чехлом, при активации подушек безопасности.

Внимание:

• Перед активацией подушки безопасности описанным способом, сначала убедиться в отсутствии рядом с автомобилем посторонних. Применить защитные очки.
• Пиропатрон после срабатывания подушки безопасности очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки. Газ, которым заполнена подушка безопасности, не ядовит, однако вдыхать его все равно не рекомендуется.
• Если модуль подушки безопасности не активируется, не приближаться к модулю, а связаться с представительством компании HAVAL.

8. Отойдя от автомобиля как можно дальше, разъединить соединение двух проводов друг от друга, а затем подсоединить их к выводам извлеченной из автомобиля аккумуляторной батареи для активации подушки безопасности.

9. После активации утилизировать модуль подушки безопасности согласно описанию в соответствующем разделе ниже.

Активация снаружи автомобиля (модуль водительской подушки безопасности)

Внимание:

• Данная процедура выполняется на открытой, ровной поверхности не ближе 6 метров от заграждений и людей.
• Не производить наружную активацию при сильном ветре. Даже при умеренном ветре необходимо находиться с наветренной стороны от модуля подушки безопасности.

1. Отсоединить отрицательный и положительный провода от выводов аккумуляторной батареи, а затем извлечь аккумулятор из автомобиля.

Внимание:

Подождать не менее 60 секунд после отсоединения проводов аккумуляторной батареи перед продолжением выполнения работ.

2. Извлечь модуль подушки безопасности из автомобиля.

Примечание:

Сразу же после отсоединения, оба электрода разъема модуля водительской подушки безопасности автоматически замыкаются. Это предотвращает случайное срабатывание водительской подушки безопасности, например, от статического электричества. Однако, учитывая возможность случайного срабатывания, хранить модули подушек безопасности на ровной поверхности стороной активации вверх. Кроме того, не помещать на модули сверху какие-либо посторонние предметы.

3. Применить два подходящих провода длиной не менее шести метров для активации. Соединить провода с одного конца.

*Активационные провода Соединение 6 м или более*

4. Коснуться к кузову автомобиля голой рукой для разрядки собственного статического электричества.

5. Плоскогубцами отделить разъем модуля водительской подушки безопасности от проводов. Подсоединить активационные провода, используя специальный переходник к разъему модуля подушки безопасности и обмотать изоляционной лентой.

6. Установить гайку на болт за модулем водительской подушки безопасности и надежно закрепить толстый провод.

7. Проложить активационные провода, подсоединенные к модулю водительской подушки безопасности через старые автомобильные покрышки. Затем, используя провод, подсоединенный к болту, закрепить модуль водительской подушки безопасности на покрышке с диском активационной поверхностью вверх.

8. Поместить несколько старых покрышки на колесо с закрепленным модулем подушки безопасности, как показано на рисунке ниже.

Внимание:

• Перед активацией убедиться в отсутствии вблизи от покрышек посторонних. Применить защитные очки.
• Пиропатрон после срабатывания подушки безопасности очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки. Газ, которым заполнена подушка безопасности, не ядовит, однако вдыхать его все равно не рекомендуется.
• Если модуль подушки безопасности не активируется, не приближаться к модулю, а связаться с представительством компании HAVAL.

9. Отойдя от покрышек как можно дальше, разъединить соединение двух проводов друг от друга, а затем подсоединить их к выводам извлеченной из автомобиля аккумуляторной батареи для активации подушки безопасности.

10. После активации утилизировать модуль подушки безопасности согласно описанию в соответствующем разделе ниже.

Активация снаружи автомобиля (модуль подушки безопасности переднего пассажира)

Внимание:

• Данная процедура выполняется на открытой, ровной поверхности не ближе 6 метров от заграждений и людей.
• Не производить наружную активацию при сильном ветре. Даже при умеренном ветре необходимо находиться с наветренной стороны от модуля подушки безопасности.

1. Отсоединить отрицательный и положительный провода от выводов аккумуляторной батареи, а затем извлечь аккумулятор из автомобиля.

Внимание:

Подождать не менее 60 секунд после отсоединения проводов аккумуляторной батареи перед продолжением выполнения работ.

2. Извлечь модуль подушки безопасности из автомобиля.

Примечание:

Сразу же после отсоединения, оба электрода разъема модуля подушки безопасности переднего пассажира автоматически замыкаются. Это предотвращает случайное срабатывание водительской подушки безопасности, например, от статического электричества. Однако, учитывая возможность случайного срабатывания, хранить модули подушек безопасности на ровной поверхности стороной активации вверх. Кроме того, не помещать на модули сверху какие-либо посторонние предметы.

3. Взять два активационных провода длиной не менее 6 м. Скрутить с одной стороны оба провода между собой для предотвращения активации модуля подушки безопасности переднего пассажира от статического электричества.

4. Дотронуться к поверхности кузова автомобиля, чтобы снять статическое напряжение.

5. Отрезать разъем модуля подушки безопасности от проводки. Подсоединить активационные провода к проводке разъема модуля подушки безопасности и заизолировать соединение изоляционной лентой.

6. Продеть толстый провод через монтажное отверстие модуля подушки безопасности, а затем закрепить модуль подушки безопасности на старой покрышке с диском так, чтобы облицовка модуля была направлена вверх.

Внимание:

• Переходник проводов должен лежать свободно под колесом. Если он чересчур натянут, в результате срабатывания подушки безопасности провода могут быть повреждены.
• В процессе активации, разъем переходника проводов не должен находиться между покрышками.

7. Поместить три старых покрышки на колесо с закрепленным модулем подушки безопасности и связать все покрышки веревками в четырех местах.

Внимание:

• Перед активацией убедиться в отсутствии вблизи от покрышек посторонних. Применить защитные очки.
• Пиропатрон после срабатывания подушки безопасности очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки. Газ, которым заполнена подушка безопасности, не ядовит, однако вдыхать его все равно не рекомендуется.
• Если модуль подушки безопасности не активируется, не приближаться к модулю, а связаться с представительством компании HAVAL.

8. Отойдя от покрышек как можно дальше, разъединить соединение двух проводов друг от друга, а затем подсоединить их к выводам извлеченной из автомобиля аккумуляторной батареи для активации подушки безопасности.

9. После активации утилизировать модуль подушки безопасности согласно описанию в соответствующем разделе ниже.

Утилизация модулей подушек безопасности и преднатяжителей

После активации модулей подушек безопасности и преднатяжителей ремней безопасности они должны быть утилизированы согласно действующему законодательству по защите окружающей среды. Для этого необходимо выполнить следующее:

1. Пиропатрон после срабатывания очень горячий, поэтому необходимо подождать не менее 30 минут, чтобы дать ему остыть перед тем, как брать его в руки.

2. Не допускать попадания воды или масла на подушку безопасности или преднатяжители после их срабатывания.

3. Активированные подушки безопасности и преднатяжители содержат вещества, которые могут раздражать глаза и/или кожу. Использовать перчатки и защитные очки при обращении с модулями подушек безопасности и преднатяжителями.

Внимание:

Если, несмотря на предупреждения, вещества попали в глаза или на кожу, немедленно промыть пораженный участок большим количеством чистой воды. При появлении любой аллергической реакции немедленно обратиться к врачу.

4. Надежно запаковать модуль подушки безопасности или преднатяжитель в прочный пластиковый пакет для утилизации.

5. Тщательно вымыть руки по завершении данной процедуры.
