Электрический жидкостный насос Haval Dargo с 2022 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Haval, вентилятор охлаждения Haval, радиатор охлаждения Haval, схема системы охлаждения Haval Dargo, вентилятор охлаждения Haval Dargo, радиатор охлаждения Haval Dargo
4. Электрический жидкостный насос

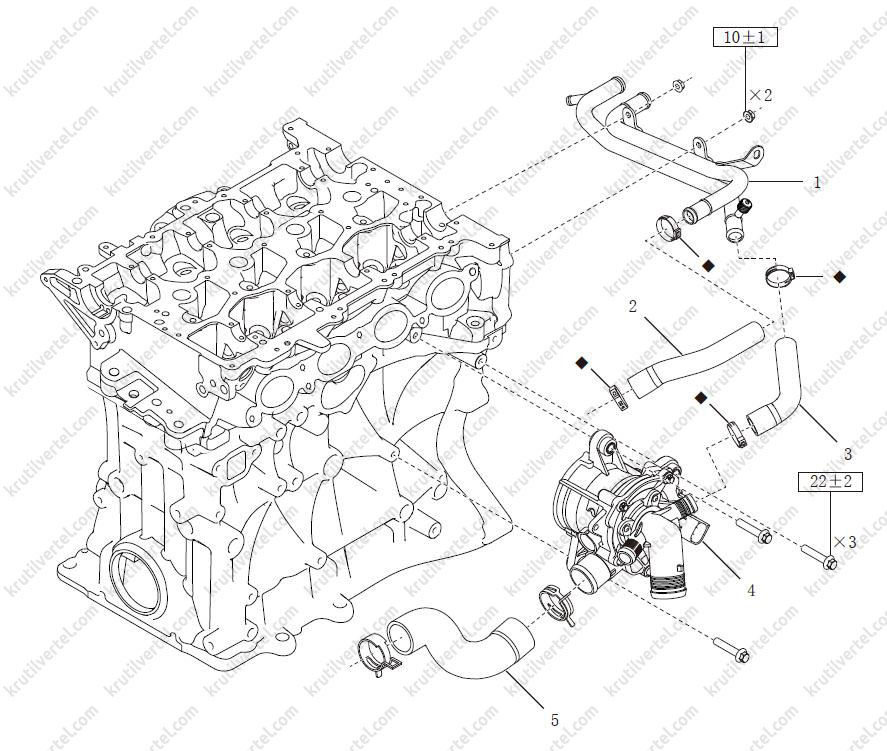

Компоненты
*10±1 Н∙м 22±2 Н∙м*
- Узел отводящего патрубка радиатора отопителя
- Соединительный шланг подводящего патрубка радиатора отопителя
- Соединительная трубка отводящего патрубка радиатора отопителя
- Электрический жидкостный насос системы охлаждения
- Соединительная трубка впускного коллектора
Снятие и установка
Снятие
Внимание
Во избежание ожогов запрещается работать с горячим двигателем.
Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.
Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.
Примечание
В процессе снятия необходимо принять меры по защите отсоединенных трубопроводов и мест соединений от попадания инородных материалов.
Если при снятии элементов крепления возникли трудности, нанесите на них соответствующее количество проникающей смазки. Раскачивая болт или гайку в одну и другую стороны, снять болт или гайку.
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Слить охлаждающую жидкость из двигателя в заранее подготовленную емкость.

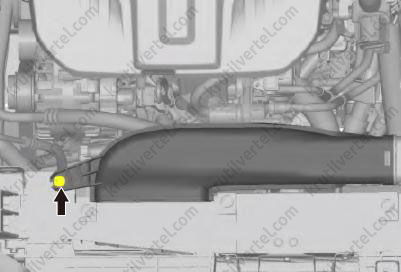

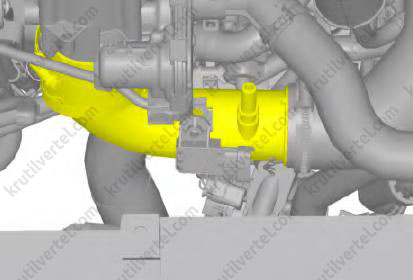

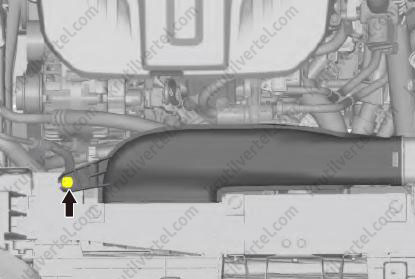

3. Выкрутить болт крепления, снять переднюю часть приёмного патрубка воздушного фильтра, как показано на изображении ниже.

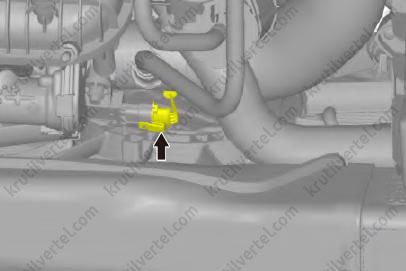

4. Отсоединить разъем пучка проводов датчика давления и температуры наддувочного воздуха, как показано на изображении ниже.
