Термостат Haval M6 с 2023 года

6. Термостат

Термостат (МКП)

Проверка технического состояния

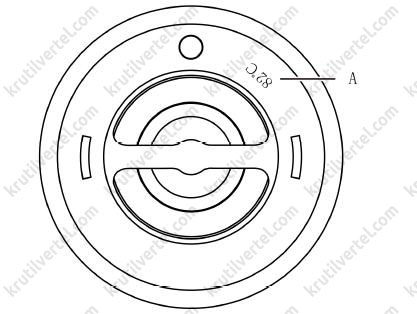

1. Проверить температуру открытия клапана термостата.

А: отметка 82°С

Примечание:

Если температура открытия клапана не совпадает с заданным значением, необходимо заменить термостат.

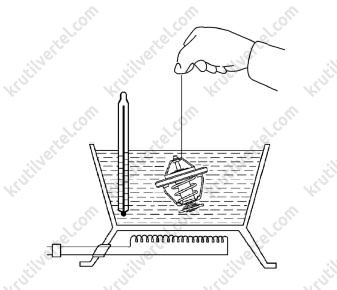

2. Полностью погрузите термостат в охлаждающую жидкость, медленно нагрейте ее, как показано на изображении ниже.

Примечание:

Не следует подвергать термостат прямому нагреву.

3. Следите за изменением температуры при помощи термометра, погруженного в охлаждающую жидкость, проверить температуру открытия клапана термостата.

4. Проверить подъем клапана термостата.

Температура начала открытия: 80 - 83°С

Температура полного открытия термостат: 95°С

Примечание:

Если температура открытия клапана не совпадает с заданным значением, необходимо заменить термостат.

4. Проверить подъем клапана термостата.

Примечание:

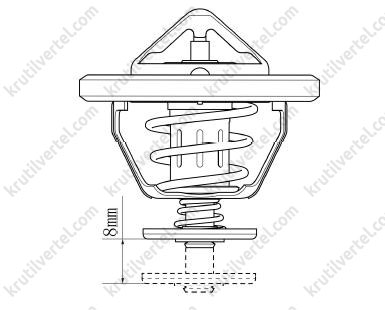

Подъем клапана: при температуре полного открытия термостата подъем полного открытия составляет не менее 8 мм.

5. Когда температура термостата ниже температуры открытия клапана, проверить, закрыт ли клапан.

Примечание:

В случае если клапан термостата не закрывается, необходимо заменить термостат.

Снятие и установка

Снятие

Внимание:

Во избежание ожогов запрещается работать с горячим двигателем.

Отходы, образующиеся в процессе технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

1. Слить жидкость из системы охлаждения двигателя в заранее подготовленную емкость.

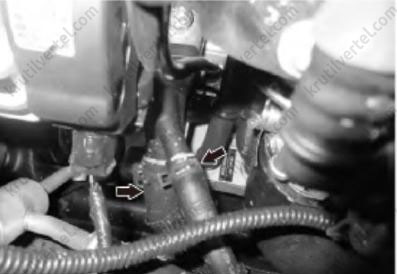

2. Отсоединить один трубопровод, показанный на рисунке ниже

Примечание:

Отсоединенный трубопровод или место соединения необходимо немедленно заглушить, чтобы избежать попадания мусора.

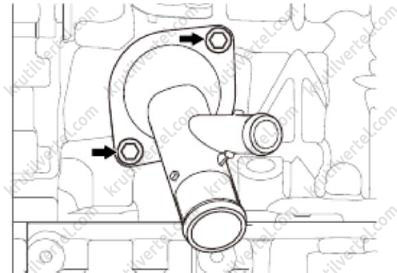

3. Снять два болта, затем снять крышку термостата, как показано на изображении ниже.

4. Снять термостат.

Установка

Внимание:

Затянуть элементы крепления заданным моментом затяжки.

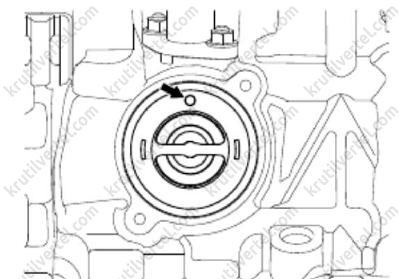

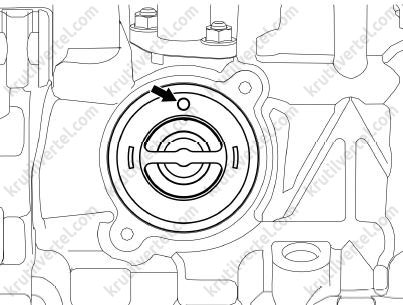

1. Установить термостат в гнездо для термостата верхней части блока цилиндров. Убедиться, что выпускной клапан обращен к верхнему торцу двигателя.

Положение стрелки — выпускной клапан термостата.

2. Установить крышку термостата на верхний цилиндр, затянуть два болта крепления с моментом затяжки 10-11 Н∙м.

Примечание:

При установке отверстие крышки термостата должно быть обращено к нижней части заднего торца двигателя.

3. Подсоединить патрубок, показанный на рисунке ниже.

Примечание:

Перед установкой трубопровода убедиться в отсутствии инородных материалов внутри трубопровода и в местах соединений.

После установки убедиться, что стыки трубок надежно соединены.

4. Залить жидкость в систему охлаждения двигателя.

Термостат (РКП)

Снятие и установка

Снятие

Внимание:

Во избежание ожогов запрещается работать с горячим двигателем.

Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

1. Слить жидкость из системы охлаждения двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в данной главе).

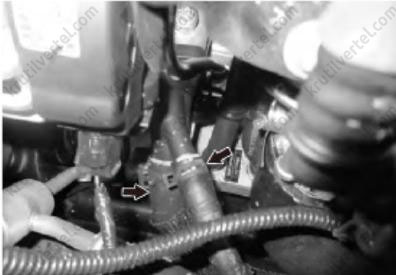

2. Отсоединить две трубки, показанные на рисунке ниже.

Внимание:

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

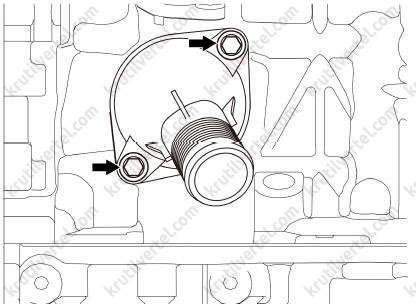

3. Выкрутить два болта, показанные на рисунке ниже; снять крышку термостата.

4. Снять термостат в сборе.

Установка

Внимание:

Затягивать элементы крепления заданными моментами затяжки.

1. Установить термостат в гнездо для термостата верхней части блока цилиндров. Убедиться, что выпускной клапан обращен к верхнему торцу двигателя, как показано на изображении ниже.

Примечание:

Стрелка указывает на выпускной клапан термостата.

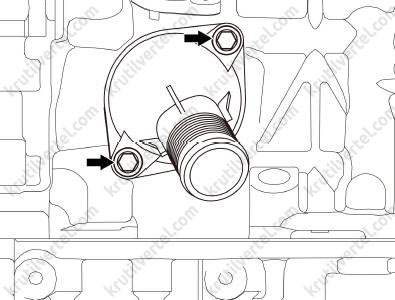

2. Установить крышку термостата в гнездо термостата; затянуть два болта крепления с моментом затяжки 10 ± 1 Н м.

Примечание:

Убедиться, что отверстие крышки термостата обращено к нижней части задней части двигателя.

3. Подсоединить две, показанные на рисунке ниже трубки.

Внимание:

Перед монтажом трубопровода убедиться в отсутствии инородных материалов внутри трубок и в местах соединений.

После установки убедиться, что элементы трубопроводов надежно соединены.

4. Залить жидкость в систему охлаждения двигателя (подробнее, см. соответствующий раздел в данной главе).
