Экстерьер Haval M6 с 2023 года

1. Экстерьер

Меры предосторожности при проведении работ с кузовными деталями автомобиля

• При снятии или разборке любой части, соблюдать осторожность, чтобы не повредить и не деформировать их. Части, которые могут мешать проведению работ, необходимо закрывать тканью.
• При снятии частей с использованием отвертки или другого инструмента, защищать части, обматывая конец инструмента изоляционной или виниловой лентой.
• Накрывать снятые детали чистой тканью.
• Если зажимы деформированы или повреждены, заменить их новыми.
• Заменять детали одноразового использования новыми после каждого снятия.
• Надежно затягивать болты и гайки установленными моментами затяжки.
• После завершения сборки убедиться в работоспособности каждой части.
• Удалять краску следующим способом:

А) Водорастворимые краски: опустить ткань в теплую воду и хорошо выжать; после удаления краски протереть поверхность мягкой сухой тканью.

В) Масляные краски: разбавить синтетическое моющее средство в теплой воде (двух- или трехпроцентный раствор); опустить в раствор ткань, а затем удалить краску. После этого опустить мягкую ткань в пресную воду, а затем хорошо выжать. После этого полностью удалить моющее средство. Протереть поверхность мягкой сухой тканью.

• Не использовать органические растворители или бензин.
• При выполнении процедур, требующих снятия капота, накрыть нижний край ветрового стекла подходящим материалом.

Капот в сборе

Снятие и установка

Снятие

1. При помощи ассистента отвернуть по два болта с левой и правой стороны, как показано на изображении ниже.

2. Снять крышку капота в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Регулировка

1. Проверить металлической части капота в сборе.

2. Ослабить четыре болта петель с обеих сторон капота.

3. Отрегулировать зазоры путем перемещения капота так, чтобы они соответствовали нормам.

4. После регулировки, затянуть болты крепления петель с обеих сторон капота.

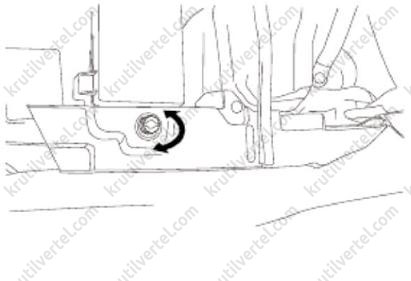

5. Путем вращения опорных подшипников выровняйте положение капота относительно крыльев.

Примечание:

Путем вращения перемещать регулировочные блоки вверх и вниз.

6. Снять зажимы и решетку и отрегулировать замок капота, как показано на изображении ниже.

7. Отрегулировать положение защелки капота, чтобы защелка замка закрывалась должным образом.

8. После завершения регулировки затянуть болты крепления защелки капота.

9. Подсоединить разъем жгута проводов для подключения микропереключателя.

Замок капота

Снятие и установка

Снятие

1. Открыть капот

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять декоративную решетку радиатора.

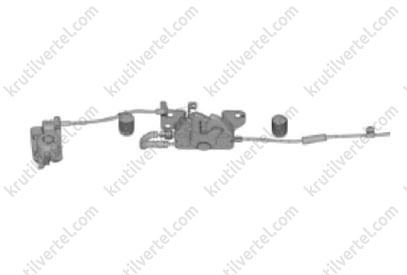

4. Снять трос дополнительного замка капота с защелкой в сборе, как показано на изображении ниже.

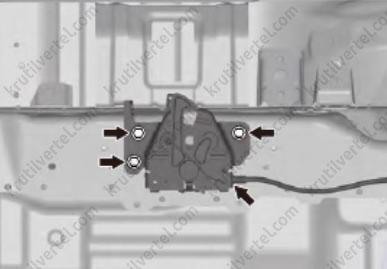

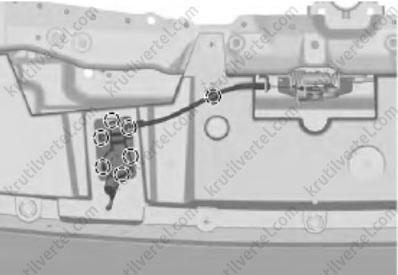

5. Снять замок капота в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Трос замка капота

Снятие и установка

Снятие

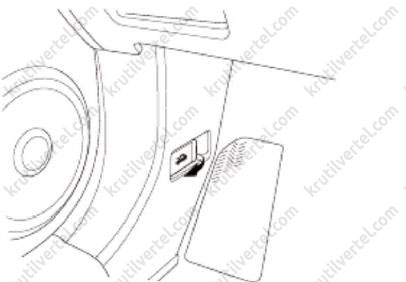

1. Открыть капот, немного потянув на себя рукоятку привода замка капота, как показано на изображении ниже.

2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в данной главе).

3. Снять замок капота в сборе.

4. Снять брызговик левого переднего колеса (подробнее, см. соответствующий раздел в данной главе).

5. Снять порог передней двери.

6. Снять нижнюю панель облицовки передней левой стойки А.

7. Снять трос с рукоятки капота.

8. Снять трос с замка капота.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Передний бампер

Снятие и установка

Снятие

Внимание:

Снятие и установку бампера необходимо выполнять вместе с помощником.

Быть предельно осторожным, чтобы не повредить лакокрасочное покрытие бампера и кузовных деталей.

При работе использовать перчатки.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Отсоединить 16 защелок, снять передний кожух моторного отсека, как показано на изображении ниже.

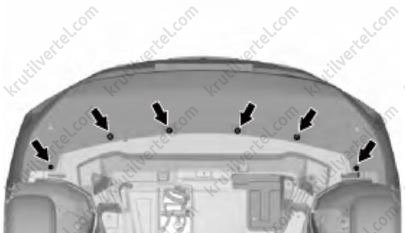

3. Выкрутить 4 болта, прикрепленных к панели крепления решетки радиатора, как показано на изображении ниже.

4. Снять по 4 винта крепления левого и правого подкрылков.

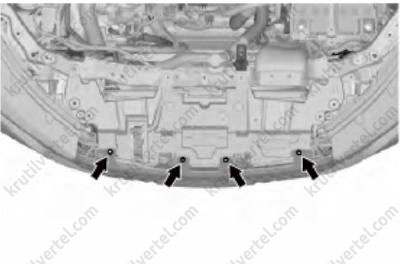

5. Выкрутить два винта и четыре болта крепления, прикрепленные к подкрылку и нижнему дефлектору, как показано на изображении ниже.

6. Отсоединить левое и правое крыло переднего бампера от кронштейна переднего бампера, кронштейн левого и правого переднего бампера от передней блок-фары.

7. Отсоединить разъем жгута проводов.

8. Снять передний бампер в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Решетка радиатора

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе.

3. Отсоединить разъем жгута проводов.

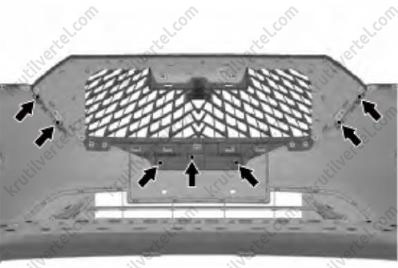

4. Выкрутить 7 винтов крепления, показанных на рисунке ниже.

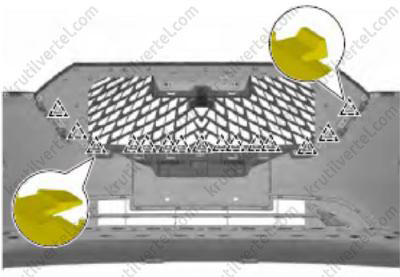

5. Отсоединить 15 защелок, как показано на изображении ниже.

6. Снять решетку радиатора.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Задний бампер

Снятие и установка

Снятие

Внимание:

Снятие и установку бампера необходимо выполнять вместе с помощником.

Быть предельно осторожным, чтобы не повредить лакокрасочное покрытие бампера и кузовных деталей.

При работе использовать перчатки.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

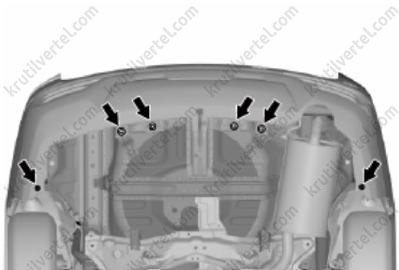

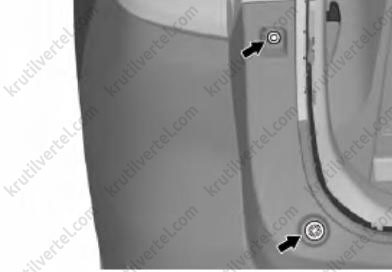

2. Выкрутить два болта крепления бампера к левой и правой сторонам кузова, как показано на изображении ниже.

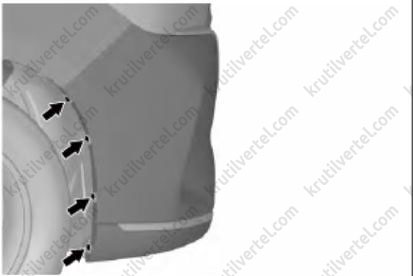

3. Выкрутить по 4 винта крепления левого и правого задних подкрылков, как показано на изображении ниже.

4. Выкрутить два винта и четыре хомута, прикрепленные к заднему брызговику и кронштейну крепления заднего бампера.

5. Отсоединить задний бампер у левого и правого крыла от кронштейна заднего бампера.

6. Отсоединить разъем жгута проводов.

7. Снять задний бампер в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Панель облицовки воздухозаборника

Снятие и установка

Снятие

1. Открыть капот.

2. Снять рычаги очиститьля ветрового стекла (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

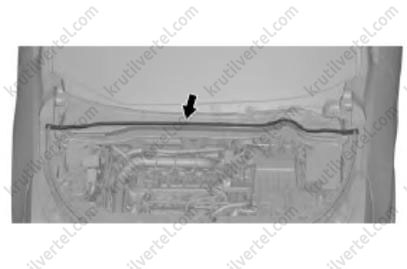

3. Снять задний уплотнитель капота в сборе, как показано на изображении ниже.

4. Отсоединить соединительный элемент уплотнителя моторного отсека.

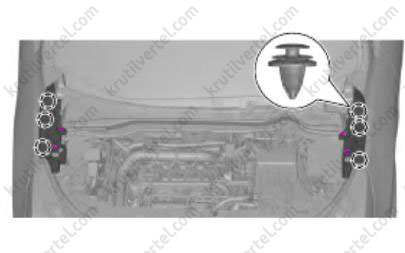

5. Извлечь две клипсы, две кнопки, отсоединить 6 клипс и снять декоративную накладку крыла колеса, как показано на изображении ниже.

6. Отсоединить кожух шарнира капота, как показано на изображении ниже.

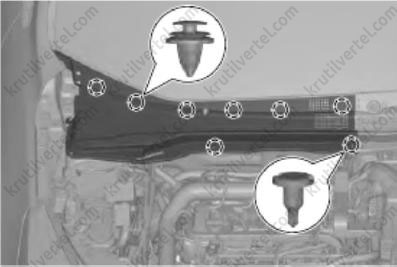

7. Извлечь 8 клипс, отсоединить шланг форсунок омывателя и снять облицовку воздухозаборного короба в сборе.

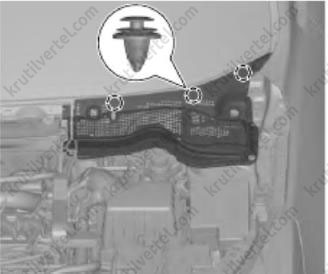

8. Извлечь 3 клипсы, отсоединить шланг форсунок омывателя и снять облицовку воздухозаборного короба в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Внешние декоративные панели порога

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

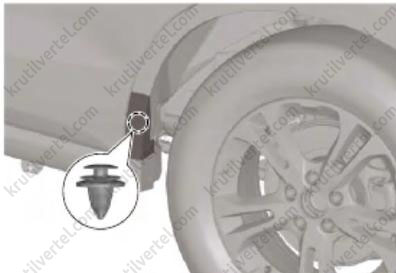

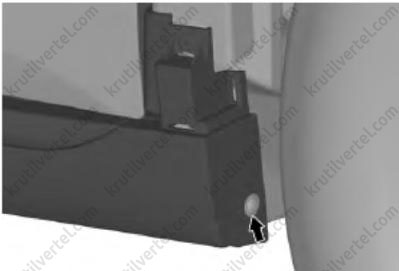

2. Снять заднюю декоративную накладку в сборе, поддев одну защелку, показанную на рисунке ниже.

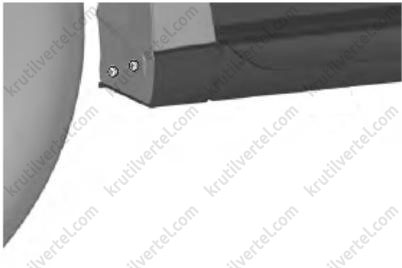

3. Выкрутить 3 винта крепления, как показано на изображении ниже.

4. Выкрутить 5 болтов крепления.

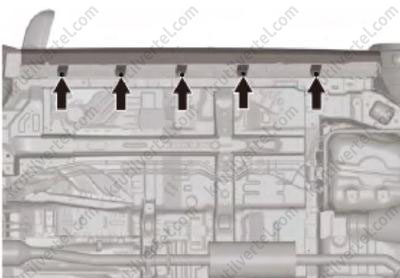

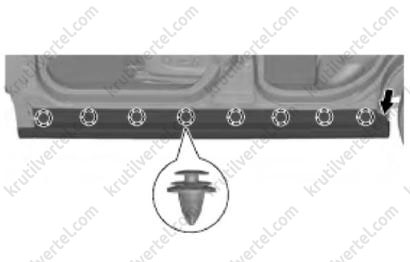

5. Извлечь 9 клипс крепления, показанных на рисунке ниже.

6. Снять внешнюю декоративную накладку на порог двери в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Подкрылки

Снятие и установка

Снятие

Примечание:

Для защиты рук надеть перчатки, и наоборот.

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

2. Снять передние колеса, отвернув гайки крепления.

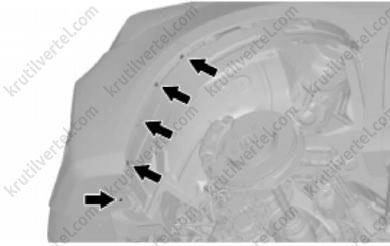

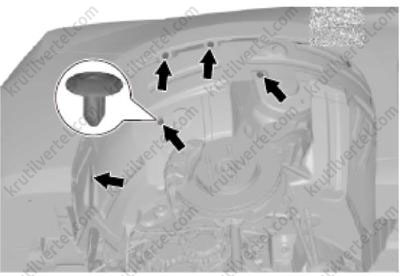

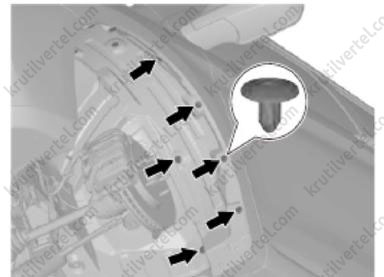

3. Отсоединить 11 клипс крепления переднего брызговика к кузову, как показано на изображении ниже.

4. Выкрутить пять винтов крепления переднего брызговика к переднему бамперу.

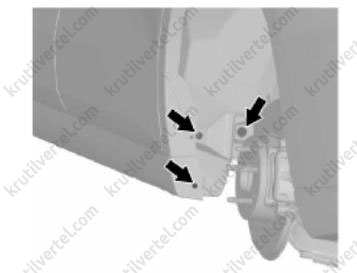

5. Выкрутить два винта крепления переднего брызговика к внешней декоративной накладке на порог двери, как показано на изображении ниже.

6. Отсоединить четыре клипсы крепления переднего брызговика к боковой защите двигателя.

7. Снять передний брызговик.

8. Снять задние колеса, отвернув гайки крепления.

9. Выкрутить два винта крепления заднего брызговика и извлечь клипсу крепления, как показано на изображении ниже.

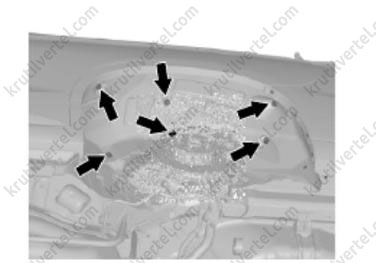

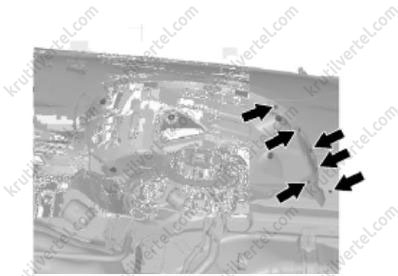

10. Отвернуть 6 пластмассовых гаек заднего брызговика, как показано на изображении ниже.

11. Выкрутить 5 винтов крепления заднего брызговика к заднему бамперу и один винт крепления заднего брызговика к кузову, как показано на изображении ниже.

12. Снять задний брызговик.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Защита картера двигателя

Снятие и установка

Снятие

1. Поднять автомобиль на подъемнике. Проверить и убедиться в том, что он надежно зафиксирован на опорах подъемника.

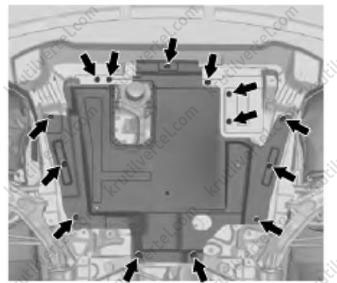

2. Выкрутить семь болтов крепления, снять семь зажимов, затем снять защиту двигателя в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Крыло

Снятие и установка

Снятие

1. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в данной главе).

2. Снять переднюю фару в сборе (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы автомобиля).

3. Снять левый крепежный кронштейн переднего бампера.

4. Снять брызговик левого переднего колеса.

5. Снять декоративную панель порога передней двери.

6. Снять два зажима; снять декоративную накладку крыла колеса, как показано на изображении ниже.

7. Выкрутить 9 болтов; снять переднее крыло в сборе.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Балка переднего бампера

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять передний бампер в сборе (подробнее, см. соответствующий раздел в данной главе).

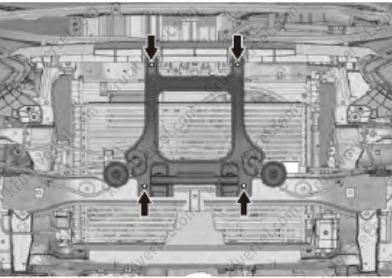

3. Выкрутить 4 болта и снять крепежный кронштейн облицовки решетки радиатора с клаксоном в сборе, как показано на изображении ниже.

4. Выкрутить болт крепления и отсоединить нижнюю направляющую радиатора.

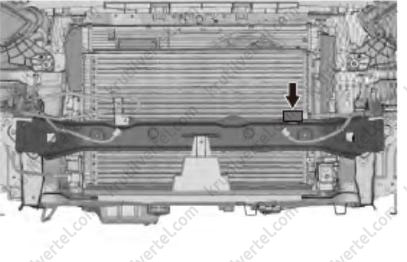

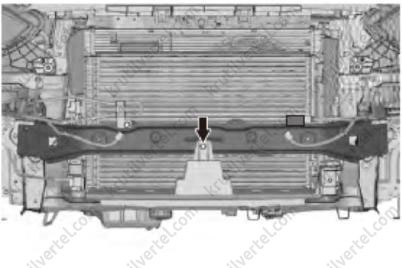

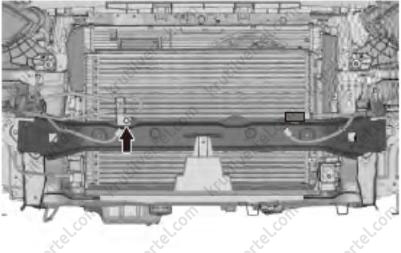

5. Выкрутить болт крепления, показанный на рисунке ниже.

6. Снять датчик температуры наружного воздуха, показанный на рисунке ниже.

7. Отсоединить защелки и разъем жгута проводов.

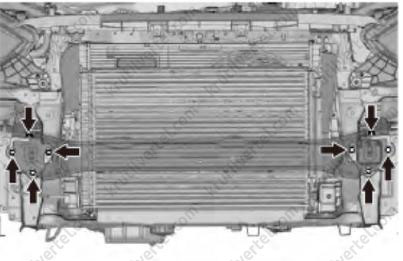

8. Выкрутить 8 болтов крепления и снять балку переднего бампера в сборе, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Балка заднего бампера

Снятие и установка

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять задний бампер (подробнее, см. соответствующий раздел в данной главе).

3. Снять заднюю низкочастотную антенну и отсоединить разъем жгута проводов.

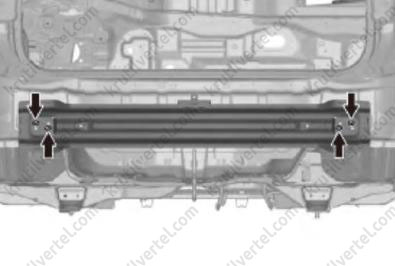

4. Отвернуть четыре гайки крепления, затем снять балку заднего бампера, как показано на изображении ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.
