Датчики системы охлаждения Haval M6 с 2023 года

3. Датчики системы охлаждения

Датчик температуры охлаждающей жидкости двигателя

Снятие установка

Снятие

Внимание:

Во избежание ожогов запрещается работать с горячим двигателем.

Если охлаждающая жидкость попала на кожу, немедленно смойте ее водой; если она попала в глаза, немедленно промойте их большим количеством воды и обратитесь к врачу.

Отходы, образующиеся в процессе технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

1. Слить жидкость из системы охлаждения двигателя в заранее подготовленную емкость.

2. Снять декоративную крышку двигателя.

3. Отсоединить «отрицательный» провод от аккумуляторной батареи.

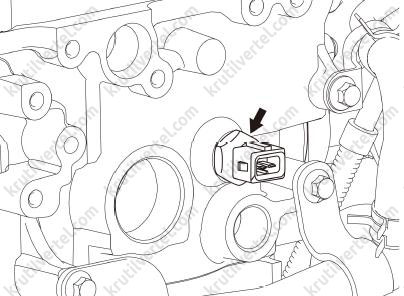

4. Отсоединить разъем жгута проводов датчика, как показано на изображении ниже.

5. Снять датчик температуры воды, выкрутив его из двигателя, как показано на изображении ниже.

Примечание:

Замените датчик или исполнительный механизм, если они подверглись ударному воздействию или упали.

Установка

Внимание:

Затянуть элементы крепления заданным моментом затяжки.

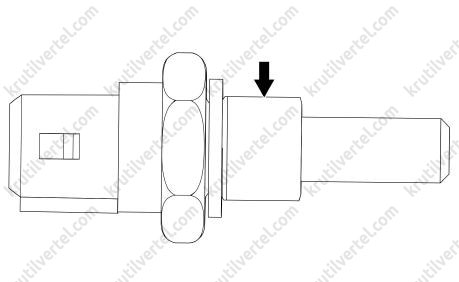

1. Нанесите герметик на резьбу датчика температуры охлаждающей жидкости. Тип: анаэробный герметик TONSAN 1243 для резьбовых соединений.

2. Затянуть датчик температуры охлаждающей жидкости в головке блока цилиндров, как показано на изображении ниже. Момент затяжки: 22,5±2,5 Н∙м.

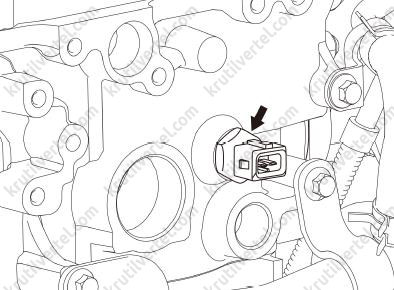

3. Подсоединить разъем датчика, как показано на изображении ниже.

Примечание:

Перед подсоединением электрических разъемов проверить, не повреждены ли их контакты.

4. Подсоединить провод к "отрицательному" выводу аккумуляторной батареи.

5. Залить жидкость в систему охлаждения двигателя.

6. Установить декоративную крышку двигателя.

Датчик температуры охлаждающей жидкости в радиаторе

Снятие и установка

Снятие

Внимание:

Во избежание ожогов запрещается работать с горячим двигателем.

Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.

Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять нижний дефлектор кузова.

3. Слить жидкость из системы охлаждения двигателя в заранее подготовленную емкость (подробнее, см. соответствующий раздел в данной главе).

4. Отсоединить разъем жгута проводов датчика температуры охлаждающей жидкости в радиаторе.

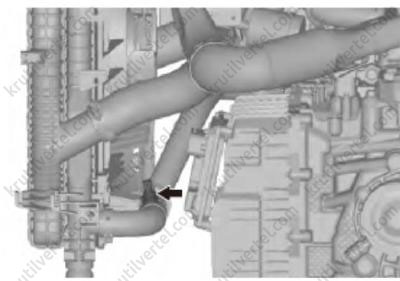

5. Снять стопорное кольцо датчика температуры охлаждающей жидкости в радиаторе, как показано на изображении ниже.

6. Снять датчик температуры охлаждающей жидкости в радиаторе.

Внимание

После разборки трубопровода сами трубки и места соединений необходимо сразу защитить от попадания инородных предметов.

Во избежание необратимых повреждений запрещается разбирать детали.

Хранить снятые детали в чистом и безопасном месте, обеспечьте защиту деталей от механических повреждений.

Установка

Внимание:

Во избежание ожогов запрещается работать с горячим двигателем.

Если охлаждающая жидкость попала на кожу, немедленно смойте ее. Если она попала в глаза, как можно скорее промойте их большим количеством воды и обратитесь за медицинской помощью.

Отходы, образующиеся в процессе ремонта и технического обслуживания, следует утилизировать в соответствии с требованиями местного законодательства.

1. Правильно установить на место датчик температуры охлаждающей жидкости в радиаторе.

Внимание:

Перед установкой тщательно очистите монтажные поверхности и прилегающие зоны от инородных материалов.

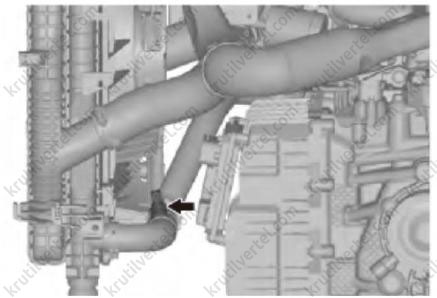

2. Установить стопорное кольцо датчика температуры охлаждающей жидкости в радиаторе, как показано на изображении ниже.

3. Подсоединить разъем жгута проводов датчика температуры охлаждающей жидкости в радиаторе.

Внимание:

Перед установкой электрических разъемов соединитьля проверить, не повреждены ли его клеммы.

4. Установить нижний дефлектор кузова.

5. Подсоединить отрицательную клемму к аккумуляторной батарее.

6. Залить жидкость в систему охлаждения двигателя.
