Щиток приборов Haval M6 с 2023 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Haval M6, скачать электросхему Haval M6, панель приборов Haval M6, система освещения Haval M6, магнитола Haval M6, аудиосистема Haval M6, стеклоочиститель Haval M6, регулировка фар Haval M6, коды ошибок Haval M6, электросхема Haval, скачать электросхему Haval, панель приборов Haval, система освещения Haval, магнитола Haval, аудиосистема Haval, стеклоочиститель Haval, регулировка фар Haval, коды ошибок Haval
3. Щиток приборов
Таблица кодов неисправностей
| № п/п | Код неисправности | Описание неисправности |
| 1 | U110017 | Повышенное диагностическое напряжение |
| 2 | U110116 | Пониженное диагностическое напряжение |
| 3 | U000188 | Узел шины CAN находится в автономном режиме |
| 4 | U010087 | Потеря связи с модулем ЕСМ |
| 5 | U012287 | Потеря связи с системой ESP |
| 6 | U100087 | Потеря связи с блоком АВМ |
| 7 | U014687 | Потеря связи с блоком сетевого шлюза (GW) |
| 8 | U011187 | Потеряна связь с блоком Nextrac |
| 9 | U010187 | Потеря связи с блоком TCU |
| 10 | U012887 | Потеря связи с блоком ЕРВ |
| 11 | В120096 | Не работает индикатор неисправности подушки безопасности |
| 12 | В120196 | Не работает индикатор ремня безопасности водителя |
| 13 | В120296 | Не работает индикатор неисправности тормозной системы |
| 14 | В120396 | Не работает индикатор неисправности ABS |
| 15 | В120496 | Не работает индикатор неисправности и срабатывания системы ESP |
| 16 | В120596 | Не работает индикатор выключения системы ESP |
| 17 | В120696 | Не работает индикатор падения давления воздуха в шинах |
| 18 | В121096 | Короткое замыкание в цепи датчика уровня топлива |
| 19 | В121196 | Обрыв цепи датчика уровня топлива |
Снятие и установка
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).
2. Переместить рулевое колесо в крайнее нижнее положение.

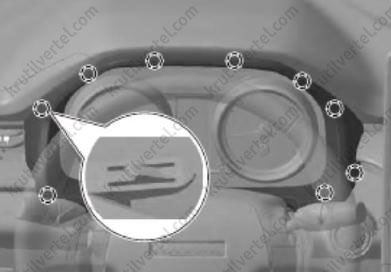

3. Отсоединить девять защелок; снять накладку приборной панели, как показано на рисунке ниже.

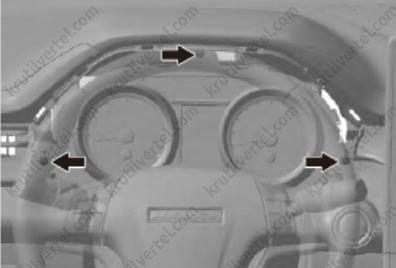

4. Выкрутить три винта крепления, показанные на рисунке ниже.
5. Отсоединить разъем жгута проводов; снять приборную панель.
Установка
1. Установка выполняется в последовательности, обратной последовательности снятия.
Внимание:
После замены комбинации приборов необходимо подключить диагностический тестер и в режиме онлайн считать контрольное слово конфигурации.
