6. Кузовные размеры

Работы по восстановлению кузова

Электрические компоненты

1. Отсоединить отрицательную клемму аккумуляторной батареи.

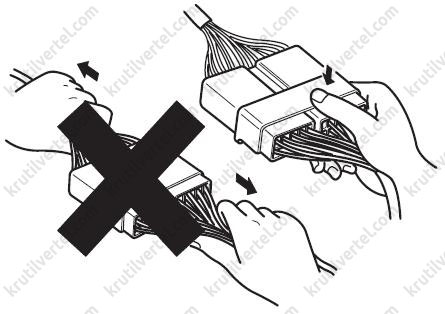

2. При отсоединении электрических разъемов не тянуть за провода, а держаться за корпус разъема.

3. При подсоединении вставлять разъем до щелчка.

4. Соблюдать осторожность при обращении со всеми компонентами электросистем.

Для достижения наилучших результатов

Разборка

Перед началом работ по разборке и ремонту кузова измерить размеры поврежденной области. Если кузов деформирован, исправить его размеры специальным стендом для правки.

Выбрать наиболее легкодоступную область для обрезки, которая наименее всего склонна к деформированию при сварке. Обработать область таким образом, чтобы она обеспечивала наложение новой части с нахлестом в 30 – 50 мм.

Зафиксировать кузов зажимами и домкратами для предотвращения повреждений кузова при работе с ним.

Снятие отдельных частей

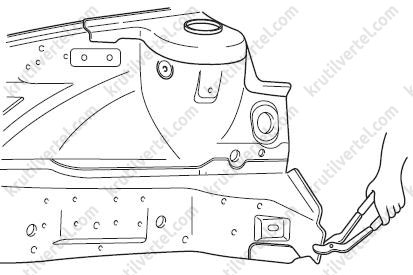

Соблюдать осторожность при снятии молдингов и облицовок с обрабатываемой поверхности кузова. Нанести клейкую ленту на участки, где необходимо предотвратить повреждение удаляемой части или кузова автомобиля. Перед проведением работ проверить наличие трубопроводов, шлангов или электропроводки поблизости от поврежденного участка.

*Жгут проводов Участок выполнения работ Место обрезки*

Подготовка к сборке

1. Удалить краску с поверхности новой детали и кузова для нанесения герметика, после чего нанести герметик для уплотнения.

2. Если толщина участка, который необходимо сваривать с наложенной панелью превышает 3 мм, необходимо использовать аппарат дуговой сварки в среде углекислого газа.

3. Просверлить отверстия диаметром приблизительно 5 – 6 мм в местах, не подходящих для точечной сварки.

4. Новая деталь должна перекрывать ремонтируемый участок, причем перекрытие должно составлять 30 – 50 мм.

*Перекрытие 30 – 50 мм Перекрытие 30 – 50 мм Участок кузова для ремонта Новая деталь для ремонта*

Сборка

При установке новой части следить за соблюдением кузовных размеров. Начинать сварку после проверки наличия зазора между прилегающими частями.

Количество точечной сварки должно выбираться по следующему критерию:

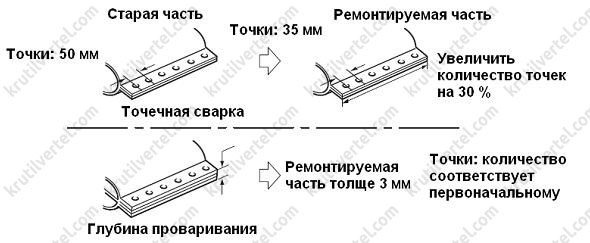

*Точки: 50 мм Старая часть Точки: 35 мм Рекомендуемая часть Увеличить количество точек на 30% Точечная сварка Глубина проваривания Ремонтируемая часть толще 3 мм Точки: количество соответствует первоначальному*

Внимание:

• Величина зазора между электродами аппарата точечной сварки не должна превышать 3 мм, поскольку это значительно влияет на силу сварочного тока. Если это возможно, новая точка сварки должна быть размещена между уже существующими точками.
• До и после проведения точечной сварки необходимо выполнить пробную сварку того же материала, что кузовные панели и проверить надежность сварки.

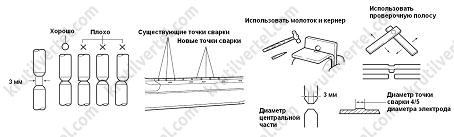

*3 мм Хорошо Плохо Существующие точки сварки Новые точки сварки Использовать молоток и кернер Использовать проверочную полосу Диаметр центральной части 3 мм Диаметр точки сварки 4/5 диаметра электрода*

Антикоррозийная обработка после сборки

Нанести герметик на кузов автомобиля в тех местах, где это необходимо.

Нанести материал для защиты от коррозии (воск, масло) на участки сварки.

Там, где это необходимо, нанести грунтовку на поверхности кузова.

Данные по кузовным размерам

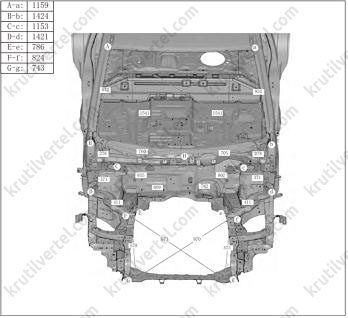

Моторный отсек

1. А,а Метка установки стойки А

2. В,Ь Монтажные отверстия для кронштейнов крыльев

3. С,с Крепежные отверстия переднего амортизатора

4. D,d Позиционные отверстия

5. Е,е Монтажные отверстия

6. F,f Монтажные отверстия

7. G,g Отверстие для установки нижней балки радиатора

8. Hfh Позиционные отверстия

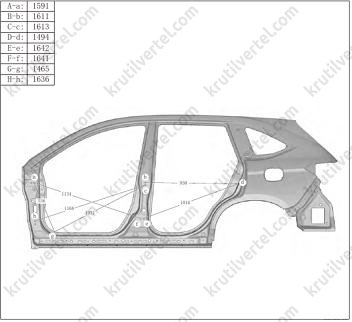

Боковая часть кузова

1. А,а Монтажные отверстия для петель передней двери

2. В,Ь Монтажные отверстия для петель задней двери

3. С,с Монтажные отверстия для петель задней двери

4. D,d Монтажные отверстия для защелки задней двери

5. Е,е Монтажные отверстия для петель задней двери

6. F,f Монтажные отверстия для петель задней двери

7. G,g Маркер позиционирования

8. H,h Монтажное отверстие для петли пере дней двери

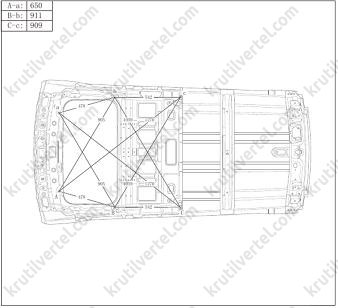

Крыша

1. А,а Монтажные отверстия люка

2. В,Ь Монтажные отверстия люка

3. С,с Монтажные отверстия люка

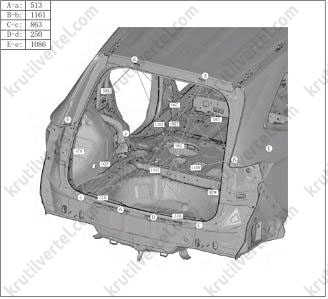

Дверь багажного отделения

1. А Сквозное отверстие задней разбрызгивающей трубки

2. а Сквозное отверстие для жгута проводов багажного отделения

3. В,Ь Сквозное монтажное отверстие газового упора

4. С,с Технологическое отверстие

5. D,d Сквозное монтажное отверстие для облицовки порога двери багажного отделения

6. Е,е Сквозное монтажное отверстие для соединительной планки левой панели пола

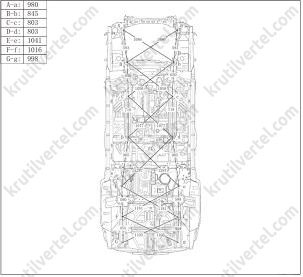

Днище автомобиля

1. А,а Крепежные отверстия для установки переднего подрамника

2. В,Ь Крепежные отверстия для установки переднего подрамника

3. С,с Резьбовые отверстия

4. D,d Технологическое отверстие

5. Е,е Крепежные отверстия рычага

6. F,f Крепежные отверстия заднего подрамника

7. G,g Технологическое отверстие

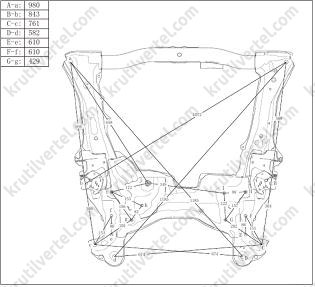

Передний подрамник

1. A-l, a-j Монтажные отверстия

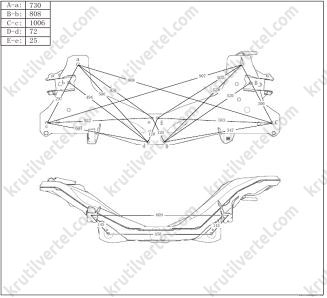

Задний подрамник

1. А-Е, а-е Монтажные отверстия
