Система помощи при парковке и камера заднего вида Haval M6 с 2023 года

9. Система помощи при парковке и камера заднего вида

Камера заднего вида

Меры предосторожности

При столкновении или частичном повреждении камеры ее положение и угол обзора могут измениться, что может привести к неисправности системы камеры заднего вида.

Не чистите камеру, так как это может привести к царапинам и повлиять на качество изображения.

Не допускайте попадания на камеру органических растворов, воска, средств для удаления клея, стекла и т. п. При попадании на камеру таких веществ немедленно удалите их и промойте объектив чистой водой.

Резкие перепады температуры могут привести к нарушению нормальной работы камеры.

При загрязнении камеры снегом, грязью и т. п. изображение потеряет четкость. В этом случае промойте объектив чистой водой и протрите чистой мягкой тканью.

В следующих случаях отсутствие четкого изображения является нормальным:

• Внутри автомобиля используется электрооборудование, создающее помехи.
• Установлены приспособления, создающие радиоволны, которые могут вызывать помехи на изображении.
• Слишком яркое освещение вокруг камеры, например, когда на камеру направлен сильный луч света (солнечный свет или луч фар).
• Недостаточное освещение вокруг камеры (например, ночью и т. п.).
• Сильный крен автомобиля.

Снятие и установка

Снятие

1. Открыть дверь багажного отделения.

2. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

3. Снять облицовку двери багажного отделения (подробнее, см. соответствующий раздел в главе Кузов).

4. Снять декоративную панель фонаря освещения номерного знака.

5. Отсоединить разъем камеры заднего вида

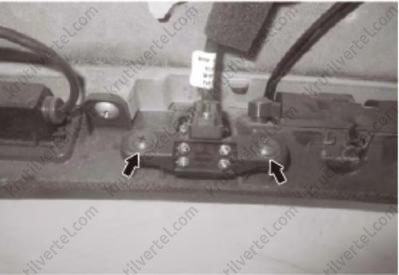

6. Выкрутить два болта крепления и снять камеру заднего вида, как показано на рисунке ниже.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Система помощи при парковке задним ходом

Описание системы

Ультразвуковой датчик — разновидность радиолокационного детектора. Во время движения задним ходом датчики обнаруживают препятствия за автомобилем и оценивают расстояние до них. Водитель получает звуковые предупреждения, благодаря чему процесс парковки становится более безопасным и комфортным.

Система помощи при парковке состоит из одного основного и двух вспомогательных датчиков, трех кронштейнов датчиков; в ней реализована функция радиолокационной системы помощи при парковке с 3 каналами для движения задним ходом.

Меры предосторожности

При очистке поверхности датчиков протирайте их мягкой тряпкой или очищайте водой (под низким давлением). Запрещается направлять на датчик струю воды под высоким давлением.

Не допускайте нажатия на датчик радара или ударов по нему.

Если произошло падение датчика, или он был подвержен сильному удару, он может не обнаруживать препятствия.

При замене основного датчика необходимо провести повторное сопряжение с вспомогательными датчиками. В противном случае система будет работать некорректно. При замене дополнительных датчиков повторное сопряжение не требуется.

При следующих условиях существует вероятность нарушения нормальной работы функции обнаружения:

• Датчик покрыт грязью, снегом и прочими инородными материалами (после очистки датчика функция обнаружения восстанавливается).
• Датчик замерз (после повышения температуры датчика функция обнаружения восстанавливается).
• Датчик экранирован.
• Тряска, поездка по немощеной дороге или месту с относительно высокой травой.
• Звук клаксона других автомобилей, двигателей мотоциклов, при торможении тяжелого грузовика или ультразвуковые сигналы других автомобилей поблизости от автомобиля.
• Ливень или намокание датчика (попадание воды).
• Сильный наклон автомобиля.
• Наличие на автомобиле антенны, установленной самостоятельно.
• Автомобиль повернут к высокой обочине или углу заостренного предмета.

Примечание:

При очень низкой температуре воздуха в случае появления предупреждения о неисправности датчик может не обнаруживать препятствие.

В случае появления предупреждения о неисправности прежде всего осмотрите датчик.

Если на поверхности датчика отсутствуют инородные материалы, но по-прежнему отображается предупреждение о неисправности, возможно, датчик неисправен.

Не подлежат обнаружению датчиком следующие предметы:

• Длинные и тонкие предметы, например, электрокабель или веревка.
• Материалы, поглощающие ультразвуковые волны,, такие как хлопок, снег и т.д.
• Объекты, имеющие острые края.
• Низкие предметы.
• Высоко подвешенные предметы.
• Объекты, расположенные непосредственно под бампером (датчик может обнаружить низкие и удлиненные предметы, но впоследствии не может их отслеживать).
• Препятствия, расположенные очень близко.
• При очень высокой скорости движения автомобиля система помощи при парковке не может корректно определить расстояние до препятствия (при использовании радиолокационного оборудования системы помощи при парковке безопасная скорость движения автомобиля задним ходом не должна превышать 5 км/ч).

Таблица диагностических кодов неисправности

Датчик парктроника

Снятие и установка

Снятие

Внимание:

Перед отсоединением аккумуляторной батареи необходимо выключить зажигание.

1. Отсоединить отрицательную клемму от аккумуляторной батареи (подробнее, см. соответствующий раздел в главе Электрооборудование двигателя).

2. Снять задний бампер (подробнее, см. соответствующий раздел в главе Кузов).

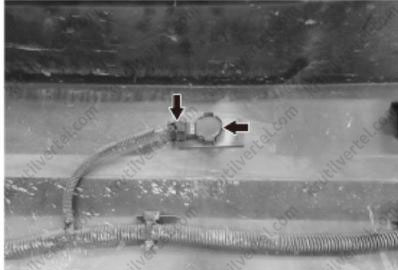

3. Отсоединить разъем жгута проводов и извлеките датчик парктроника, как показано на рисунке ниже.

Внимание:

Запрещается сильно нажимать на радарные датчики.

Установка

1. Установка выполняется в последовательности, обратной последовательности снятия.

Примечание:

После замены основного датчика предотвращения столкновений (со встроенным радиолокационным контроллером) необходимо ввести код конфигурации и обновить файл калибровки.
